5/3 솔레노이드 밸브의 세 가지 밸브 유형 간의 차이점

5/3의 세 가지 밸브 유형 간의 차이점솔레노이드 밸브

5/3 주문시솔레노이드 밸브, 단일 및 이중 전기 제어 외에도 C(더블 솔레노이드 5/3방향 폐쇄 센터), E(더블 솔레노이드 5/3방향 배기 센터), P(더블 솔레노이드 5/3방향 압력)의 세 가지 구성이 있습니다. 센터).

5/3 방향솔레노이드 밸브상징	주문 코드

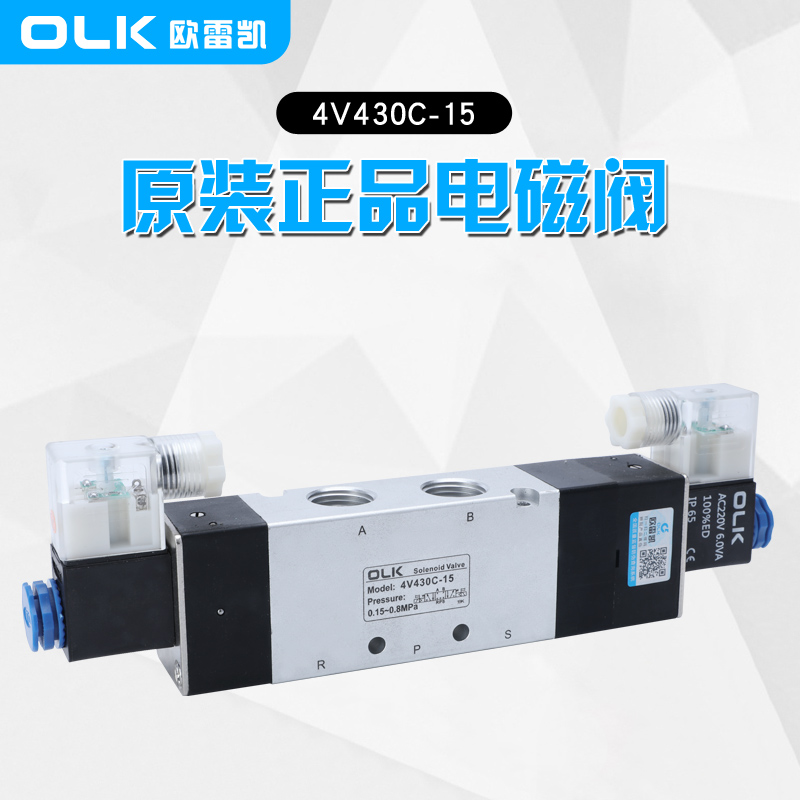

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	더블 솔레노이드 5/3 방향 클로즈드 센터	5/3 밸브가 상시 닫힘 위치에 있습니다.
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	더블 솔레노이드 5/3 웨이 배기 센터	5/3 밸브가 평상시 열림 위치에 있습니다.
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	더블 솔레노이드5/3 방향 압력 센터	5/3 밸브가 배기 위치에 있습니다.

포트 P의 압력(공급 압력):

이는 솔레노이드 밸브의 입력 포트(보통 P로 표시)의 압력을 나타냅니다. 이 압력은 밸브가 열리거나 닫힐 때 유체의 흐름을 제어하는 ​​원동력입니다.

압력 센터 구성에서 입구 포트(P)의 압력은 다른 포트(예: A 또는 B)보다 높으며 제어 시스템은 이 압력을 적절한 채널로 보냅니다.

중간 위치 배기:

이는 상태를 설명합니다.솔레노이드 밸브중간 위치에 있을 때. 3위치 솔레노이드 밸브의 경우 스풀이 중간 위치에 있으면 모든 포트(예: P, A, B)가 서로 연결되거나 특정 포트가 누출 경로를 형성할 수 있습니다.

일반적인 중간 위치 배기 구성에서는 포트 A 또는 B의 압력이 배기 포트(일반적으로 R 또는 T로 표시됨)로 돌아가서 압력을 방출할 수 있습니다. 이 설계는 제어 신호가 없을 때 시스템에 과도한 압력이 형성되는 것을 방지하기 위해 일부 응용 분야에서 사용됩니다.

폐쇄된 센터:

폐쇄형 중앙 구성에서는 중간 위치에 있을 때 솔레노이드 밸브의 모든 포트가 밀봉됩니다. 즉, 유체가 포트를 통해 흐를 수 없습니다.

이 설계는 일반적으로 시스템이 중간 위치에 있을 때 압력을 유지하거나 원치 않는 유체 흐름을 방지해야 하는 상황에서 사용됩니다.

요약:

압력 중심(Pressure Center): 압력 센터에 가해지는 압력을 나타냅니다.솔레노이드 밸브의입구.

배기 센터: 중간 위치에 있는 하나 이상의 포트에서 유체가 배기될 수 있는 상태를 설명합니다.

폐쇄된 센터: 모든 포트가 밀봉되어 중간 위치에서 유체 흐름이 방지되는 상태를 나타냅니다.

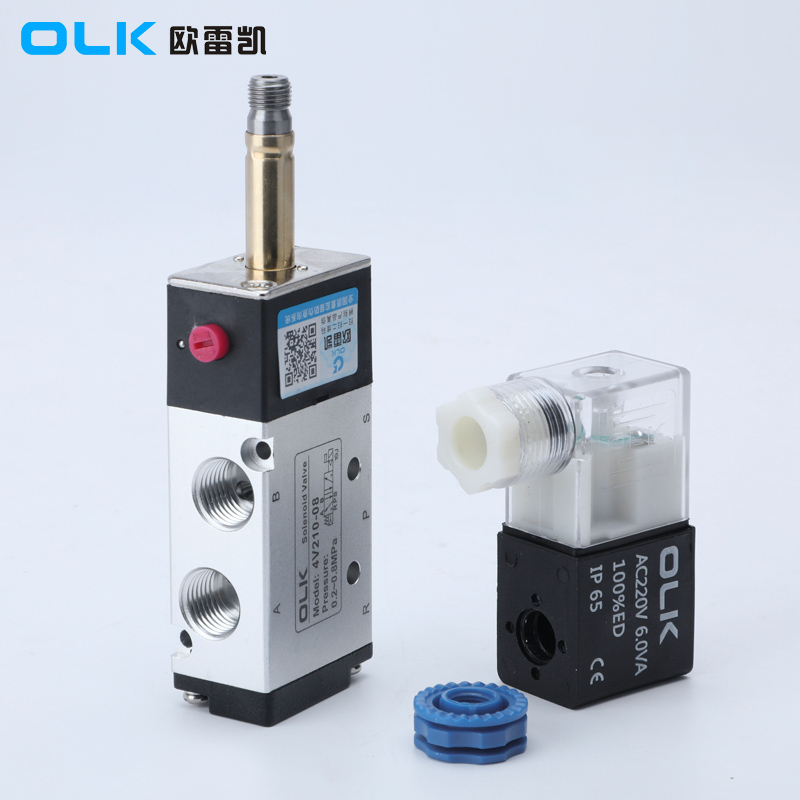

5/2 솔레노이드 밸브와 비교한 5/3 솔레노이드 밸브의 장점:

여러 중간 위치 옵션:

5/3 솔레노이드 밸브에는 세 가지 작동 위치가 있으며 중간 위치는 다양한 상태(예: 압력, 배기 또는 닫힘)로 구성할 수 있습니다.

이러한 유연성 덕분에 밸브가 비활성화되거나 비상 상황에 있을 때 압력을 유지하거나 압력을 배출하거나 시스템을 완전히 밀봉할 수 있어 다양한 응용 분야에 더 많은 제어 옵션을 제공할 수 있습니다.

향상된 안전 및 제어:

5/3 솔레노이드 밸브는 중간 위치에서 압력 또는 배기 압력을 유지하도록 선택할 수 있어 안전이 중요한 응용 분야에서 의도하지 않은 동작으로부터 보호합니다. 예를 들어, 정전이 발생하거나 제어 신호가 손실되는 경우 적절한 중간 위치를 선택하면 장비와 인력을 보호할 수 있습니다.

5/2 솔레노이드 밸브는 신호가 끊어지면 원래 위치로만 돌아갈 수 있으며 유사한 보호 기능을 제공할 수 없습니다.

실린더 충격 방지:

5/3 솔레노이드 밸브의 중간 위치를 사용하면 방향을 변경할 때 실린더에 가해지는 충격을 완화할 수 있습니다. 예를 들어 배기형 중간 위치를 선택하면 방향 전환 시 부분적인 압력 해제가 가능해 급정지나 시동에 따른 충격을 피할 수 있어 장비의 수명을 연장할 수 있습니다.

5/2솔레노이드 밸브두 방향 간에만 빠르게 전환할 수 있기 때문에 이 기능이 부족합니다. 이로 인해 경우에 따라 장비에 충격과 마모가 발생할 수 있습니다.

결론:

5/3 솔레노이드 밸브는 5/2 솔레노이드 밸브에 비해 유연성, 안전성, 충격 완화 및 복잡한 제어 측면에서 상당한 이점을 제공합니다. 따라서 다중 작동 모드, 향상된 안전성 및 장비 영향 감소가 필요한 응용 분야에서 매우 가치가 있습니다. 한편, 5/2 솔레노이드 밸브는 구조가 간단하고 가격이 저렴하여 복잡한 제어가 필요하지 않은 시스템에 주로 사용됩니다.
