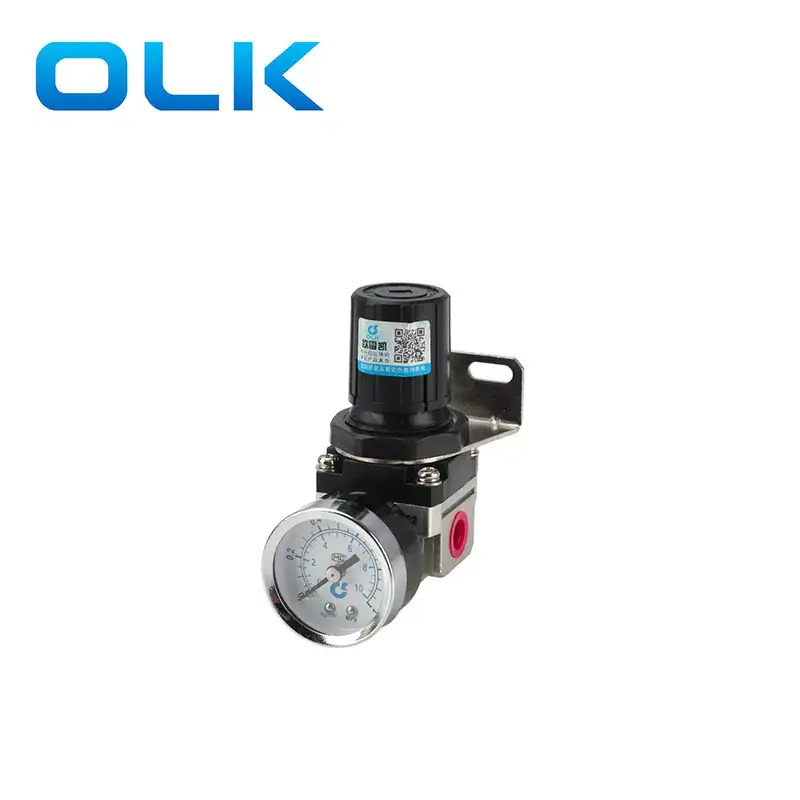

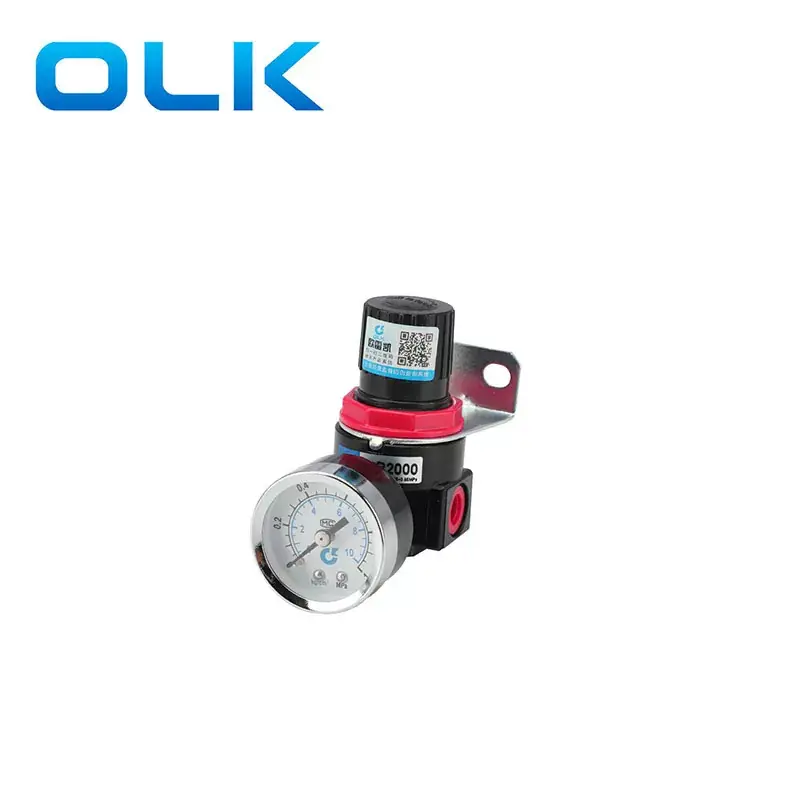

압력 조절기

압력 조절기는 견고하고 내구성있는 구조를 특징으로하여 가장 어려운 작업 조건조차도 견딜 수 있도록합니다. 부식, 침식 및 녹에 내성이있는 고품질 재료로 만들어져 최적의 성능과 수명을 보장합니다.

압력을 조절하고 제어하는 ​​공압 요소를 압력 제어 밸브라고합니다. 여기에는 압력 감소 밸브 (압력 조절기), 안전 밸브 (오버 플로우 밸브), 시퀀스 밸브, 압력 비례 밸브, 부스트 밸브 및 다기능 콤비네이션 밸브가 포함됩니다.

압력 조절기는 조정 가능한 출구 측면 압력 (흡입구 측압보다 낮음)을 갖는 압력 제어 밸브이며 안정적인 출력 측압을 유지할 수 있습니다.

압력 조절기는 사용 요구 사항을 충족하는 출구 압력에 대한 높은 입구 압력을 감소시키고 조정 후 출력 압력의 안정성을 보장합니다. 다른 압력 감소 장치 (예 : 스로틀 밸브)는 압력을 줄일 수 있지만 압력 안정화 용량은 없습니다. 압력 릴리프 밸브는 직접-작용 릴리프 밸브 및 파일럿 작동 릴리프 밸브를 포함하여 압력 조절됩니다. 압력 조절 정확도에 따른 일반적인 유형 및 정밀 유형. 또한 다른 구성 요소와 통합 된 복합 기능이있는 압력 감소 밸브, 카트리지 압력 감소 밸브는 다중 압력 감소 밸브를 통합하는 밸브, 압축 공기 등 이외의 특수 유체의 압력 감소 밸브 등

(1) 직접 작용 압력 조절기

핸드 휠로 스프링을 조절하는 압력 조절의 압축 양을 직접 조정하여 조절기의 출구 압력을 변화시키는 공기 조절기를 직접 활성 압력 조절기라고합니다. 직접-작용 압력 조절기에는 소형, 공통 (피스톤 유형, 다이어프램 타입), 고압 유형, 정밀 유형 등이 포함됩니다.

(2) 파일럿 압력 조절기

압축 공기의 힘을 사용하는 조절기는 압력 조절 스프링의 힘을 대체하여 출력 압력 조절기라고합니다. 공기 조절기는 압력 조절 동안 쉬운 작동, 우수한 흐름 특성, 고압 안정화 정확도 및 우수한 압력 특성을 특징으로하며 직경이 큰 릴리프 레귤레이터에 적용 할 수 있습니다. 파일럿 압력 조절기의 압력 조절을위한 압축 공기는 일반적으로 작은 직접-작용 압력 조절기에 의해 공급된다.

소형 직접 작용 압력 조절기가 주 레귤레이터와 통합되는 경우 내부 파일럿 압력 조절기라고합니다. 주 레귤레이터에서 분리되면 주 레귤레이터를 외부 파일럿 압력 조절기라고하며 리모컨을 실현할 수 있습니다. 내부 파일럿 압력 조절기는 공통 유형, 정밀 유형 및 고 유량 유형으로 제공되며 외부 파일럿 유형은 정밀 유형으로 제공됩니다.

요약

Direct-Acting (Direct-Acting) : 스프링 및 다이어프램은 공기 조절기를 직접 제어합니다. 공기 조절기는 구조적으로 간단하고 응답이 빠르지 만 저속 또는 비용 민감한 응용 분야에 적합한 일반적인 정확도로 간단합니다.

파일럿 운영 (파일럿 운영/파일럿 활성화) : 대형 메인 레귤레이터는 소규모 조절기에 의해 제어되어 높은 정확도와 더 큰 흐름 용량을 제공하여 고성능 또는 안정성 요구 사항이있는 환경에 적합합니다.
