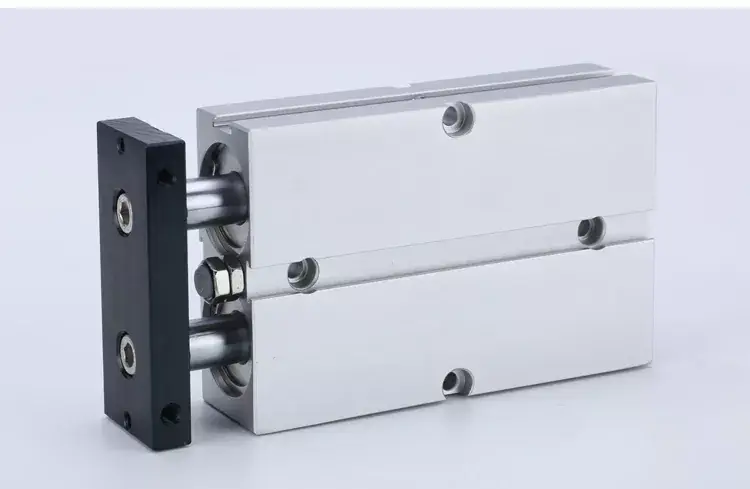

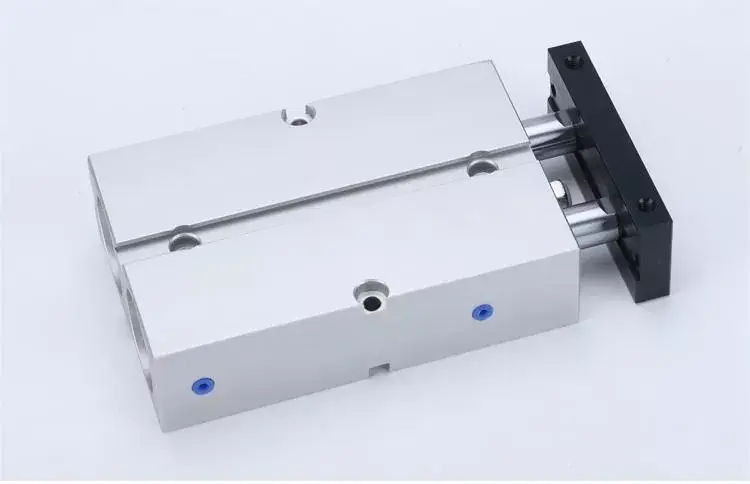

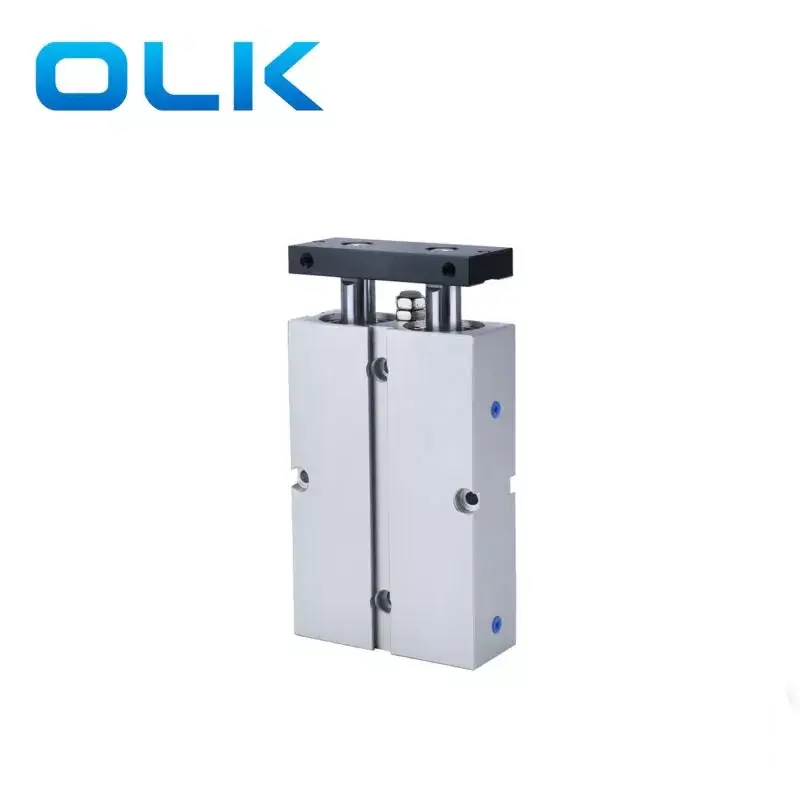

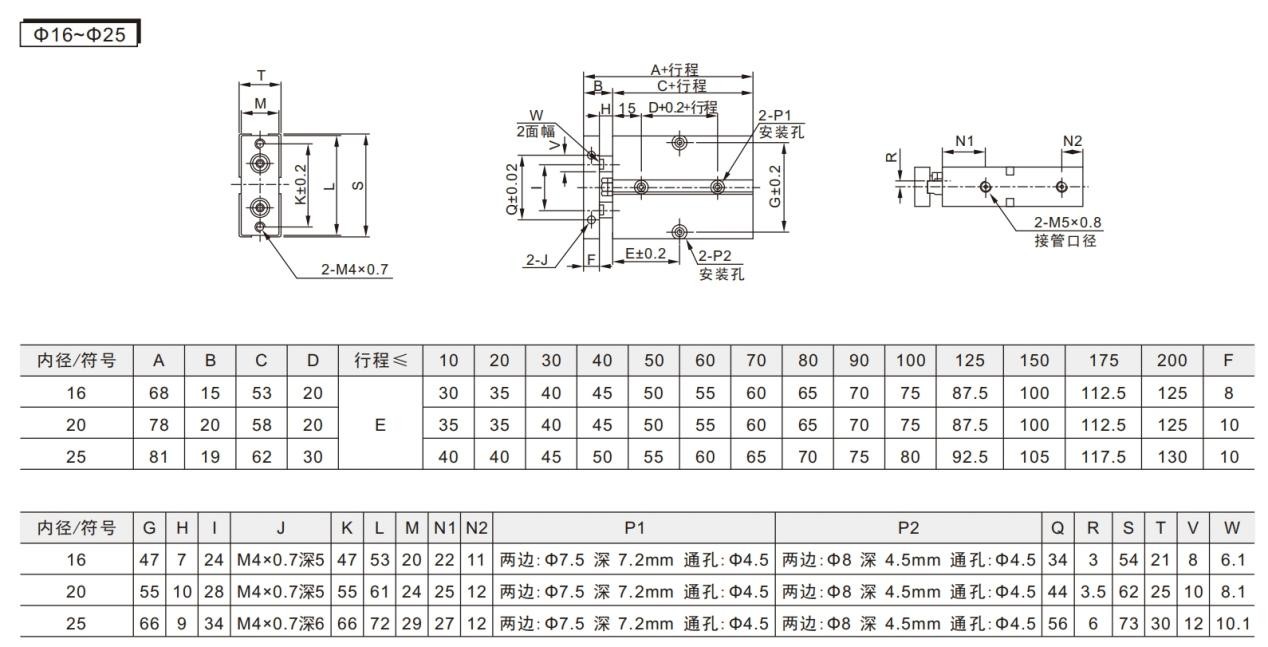

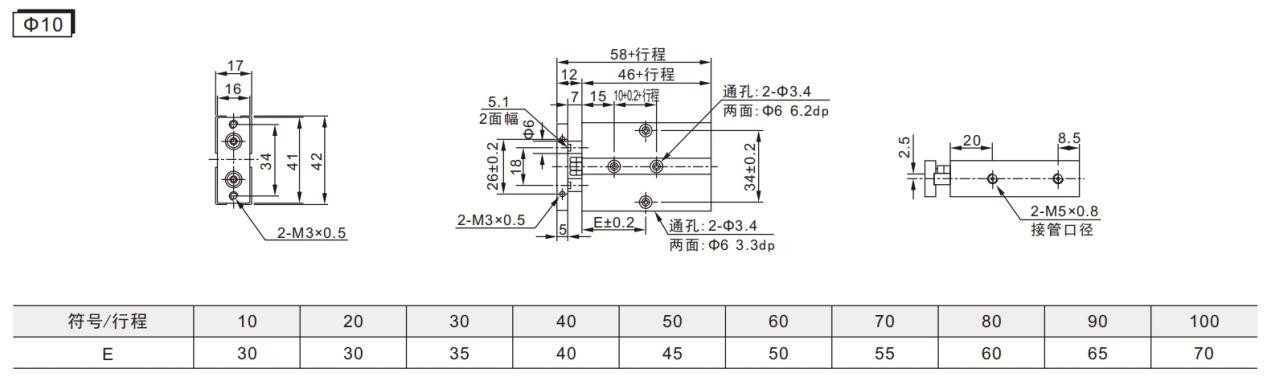

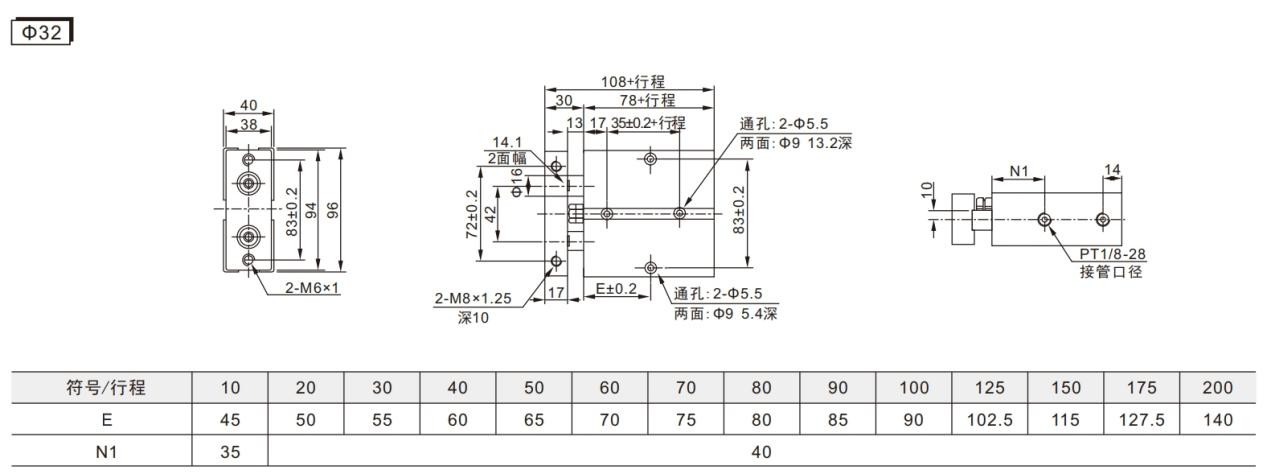

우리 공장은 TN 시리즈 듀얼 축 실린더 제조를 전문으로합니다. OLK에서 TN 시리즈 듀얼 축 실린더 구매에 오신 것을 환영합니다. 고객의 모든 요청은 24 시간 이내에 답변됩니다. Ouleikai (OLK) TN 듀얼 축 실린더는 복잡한 모션 경로 및 다축 공동 작업을 용이하게하는 다중 축을 동시에 제어 할 수 있습니다.
다중 단일 축 실린더를 개별적으로 사용하는 것과 비교하여, TN의 이중 축은 여러 작동 축을 모으고, 공간 절약 된 내장 바디 장착 형태가 더 작습니다.
고급 설계 및 최적화 된 제어 알고리즘을 가진 OLK 공급 업체는 효율적인 에너지 활용 및 에너지 절약 효과를 달성하여 에너지 소비 및 운영 비용을 줄입니다.
TN 이중 축 실린더의 고정 패널에는 3면에 장착 구멍이있어 다중 위치 로딩이 용이합니다. 복잡한 모션 경로에서 각 축의 동기 모션을 보장하여 다중 축의 정확한 동기 제어를 보장합니다.
1. 회사 표준을 준수합니다.
2. 공간 절약을위한 내장 본체 설치.
3. 측면 하중을 견딜 수있는 특정 굽힘 및 비틀림 저항을 가지고 있습니다.

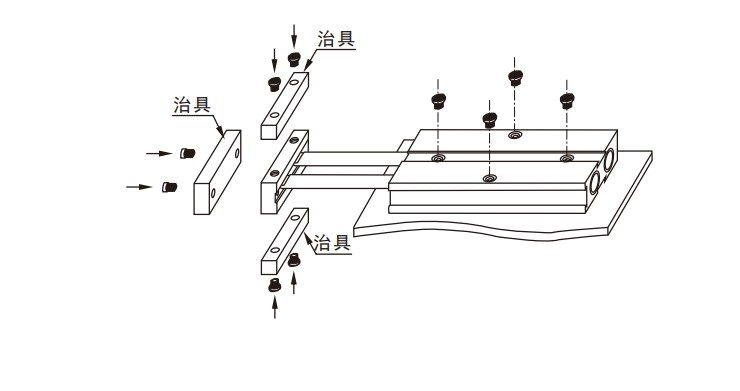

4. 고정 플레이트의 3면에 구멍을 장착하면 다중 위치 장착이 용이합니다.
5. 본체의 조절 가능한 프론트 엔드 충돌 패드를 사용하면 실린더 스트로크 조정 및 충격 완화가 가능합니다.
6.이 일련의 실린더에는 표준적으로 자기 부착물이 장착되어 있으며 비자 성 옵션을 사용할 수 있습니다.
|
보어 크기 (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
행동 모드 |
이중 연기 |
|||||
|
작동 매체 |
청소 된 공기 |
|||||
|
작동 압력 |
0.1-1.0 MPA (14-145PSI) |
|||||
|
증거 압력 |
1.5 MPa (215psi) |
|||||
|
작업 온도 범위 |
‘-20-70- |
|||||
|
작업 속도 범위 |
30-500 |
|||||
|
버퍼링 모드 |
충돌 쿠션 |
|||||
|
비 로팅 정밀도 |
± 0.4 |
± 0.3 |
||||
|
포트 크기 |
M5 x 0.8 |
PT1/8 |
||||
비 회전 정확도는 실린더가 완전히 수축 된 상태에있을 때 실린더 고정 플레이트가 회전 할 수있는 각도를 나타냅니다.
사용 가능한 인수 스레드 유형은 NPT 및 G입니다.
추신 : 자석이있는 모든 TN 시리즈 듀얼 축 실린더.
TN 시리즈 듀얼 축 실린더 기호 :
|
주문 코드 |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
모델 |
|
보어 크기 |
|
뇌졸중 |
|
자석 |
|
실 |
|
TN : 이중로드 실린더 (이중 연기), 자석이있는 전체 시리즈 |
|
|
|
|
|
S : 자석과 함께 |
|
공백 : PT 스레드 |
|
|
|
|
|
|
|
|
|
T : NPT 스레드 |
|
|
|
|
|
|
|
|
|
G : G 스레드 |
TN 시리즈 듀얼 축 실린더 표준 사양 :
|
보어 크기 (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
행동 모드 |
이중 연기 |
|||||
|
작동 매체 |
청소 된 공기 |
|||||
|
작동 압력 |
0.1-1.0 MPA (14-145PSI) |
|||||
|
증거 압력 |
1.5 MPa (215psi) |
|||||
|
작업 온도 범위 |
‘-20-70- |
|||||
|
작업 속도 범위 |
30-500 |
|||||
|
버퍼링 모드 |
충돌 쿠션 |
|||||
|
비 로팅 정밀도 |
± 0.4 |
± 0.3 |
||||
|
포트 크기 |
M5 x 0.8 |
PT1/8 |
|
|||
비 회전 정확도는 실린더가 완전히 수축 된 상태에있을 때 실린더 고정 플레이트가 회전 할 수있는 각도를 나타냅니다.
사용 가능한 인수 스레드 유형은 NPT 및 G입니다.
추신 : 자석이있는 Alltn 시리즈 듀얼 축 실린더.
|
보어 (MM) |
피스톤로드 직경 (MM) |
행동 유형 |
유효 지역 (mm²) |
공기압 (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
이중 연기 |
푸시 측면 |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
푸시 측면 |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
이중 연기 |
푸시 측면 |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
푸시 측면 |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
이중 연기 |
푸시 측면 |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
푸시 측면 |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
이중 연기 |
푸시 측면 |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
푸시 측면 |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
이중 연기 |
푸시 측면 |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
푸시 측면 |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
이중 연기 |
푸시 측면 |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
푸시 측면 |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
