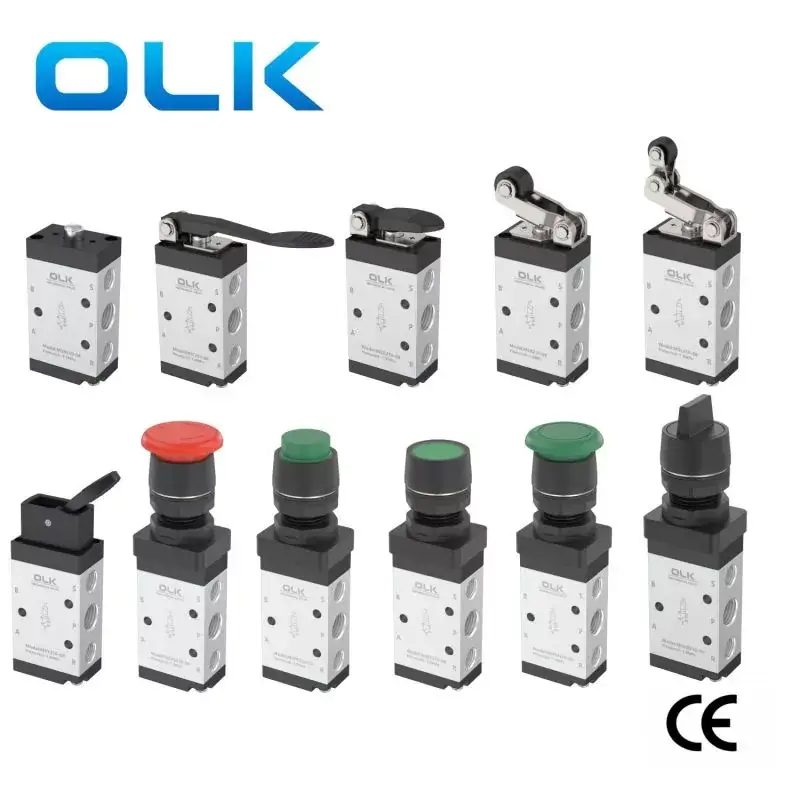

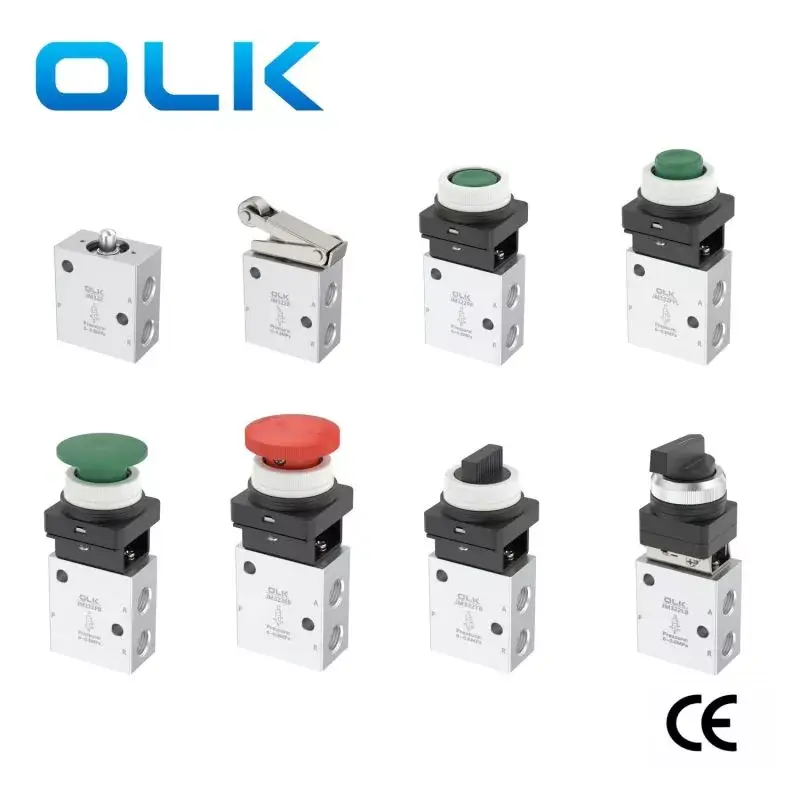

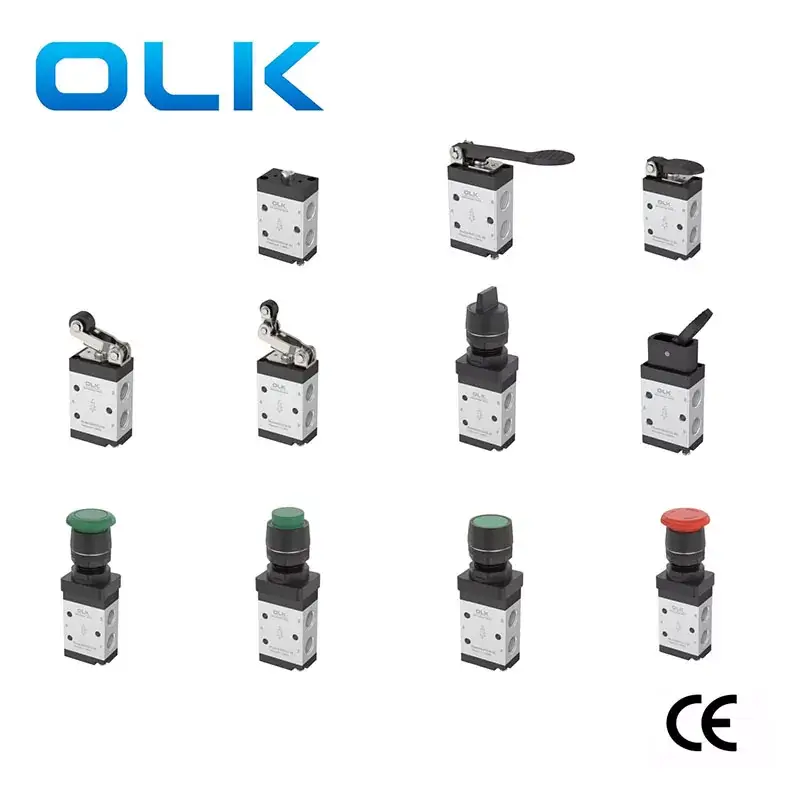

당사의 기계식 버튼 제어 밸브를 사용하면 유체 유량을 정확하게 제어 할 수 있으므로 정밀 유체 제어가 필요한 응용 분야에 이상적인 선택이됩니다. 밸브에는 기계적 버튼 컨트롤이있어 유체 유량 조정을위한 안정적이고 사용하기 쉬운 인터페이스를 제공합니다.
기계식 제어 방향 밸브는 전기 신호가 필요하지 않은 밸브의 한 유형이지만 스풀을 제어하기 위해 기계적 힘에 의존합니다. 작동 조치 모드에 따르면 기본 유형, 직접-작용 유형, 롤러 유형, 측면 롤러 유형, 레버 롤러 유형, 조정 가능한로드 유형, 조정 가능한 레버 롤러 유형 및 유형으로 분류 할 수 있습니다. 일반적으로 지속적인 운영, 고도로 자동화 된 장비 및 생산 라인 기계의 동작에 적용됩니다.
|
상징 |
밸브 유형 |
작동 방법 |
특징 |
애플리케이션 |
OLK 기계식 밸브 모델 |
|
|

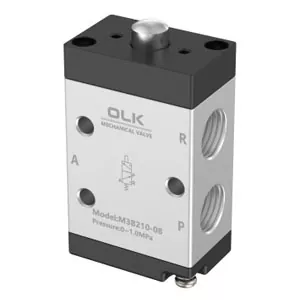

기본 유형 기계식 밸브 |
외부 힘이 없을 때 밸브 코어를 재설정하십시오. 푸시로드가 외부 힘으로 누르면 푸시로드가 밸브 코어에 닿아 R 포트를 밀봉 한 다음 밸브 코어를 밀어 P-A를 연결하게합니다. |
간단한 작동, 스위치 푸시, 재설정 릴리스 |
장비 인치, 수동 제어 및 간단한 한계 스위치에 일반적으로 사용 |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-10-06, M3B-2-2-06, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

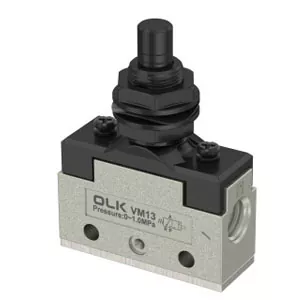

직선 플런저 유형 역학 밸브 |
스풀의 직접 힘 |
높은 축력을 견딜 수 없습니다 |
· 공작물이 위에서 아래로 떨어질 때 트리거되었습니다.
· 수직 리프팅 메커니즘은 종료 위치를 감지합니다. · 최고 한계 감지. |
VM130-01-05, VM132-M5-05 |
|
|
RollerPlungermechanical 밸브 |
밸브의 푸시로드 상단에 롤러가 추가됩니다. 충돌 블록을 롤러를 따라 접선으로 접촉 한 다음 롤러가 힘을 푸시로드로 전달합니다. |
조절 가능한 롤러 암 유연성 트리거 각도 및 강한 적응성이있는 롤러 레버 밸브 |
라인, 자동 툴링, 실린더 스트로크 감지 및 제한 제어에 일반적으로 사용됩니다. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

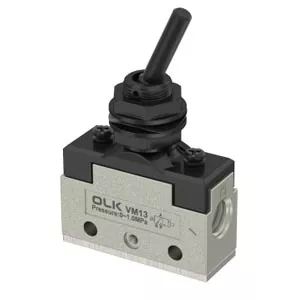

레버 타입 밸브 토글 |
On-Off/Reversing을 실현하기 위해 두 개의 위치 사이에서 밸브 코어를 전환하기 위해 TheGgle Leverleft와 오른쪽으로 손으로 당겨 |
자주 스위칭을 위해 레버 설계를 전환합니다 |
공압 툴링 비품, 소규모 생산 장비, 장비 시운전 단계, 수동 스위칭 실린더 동작 |
CM3Y-06, VM130-01-08 |
|
|

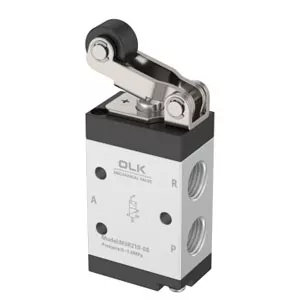

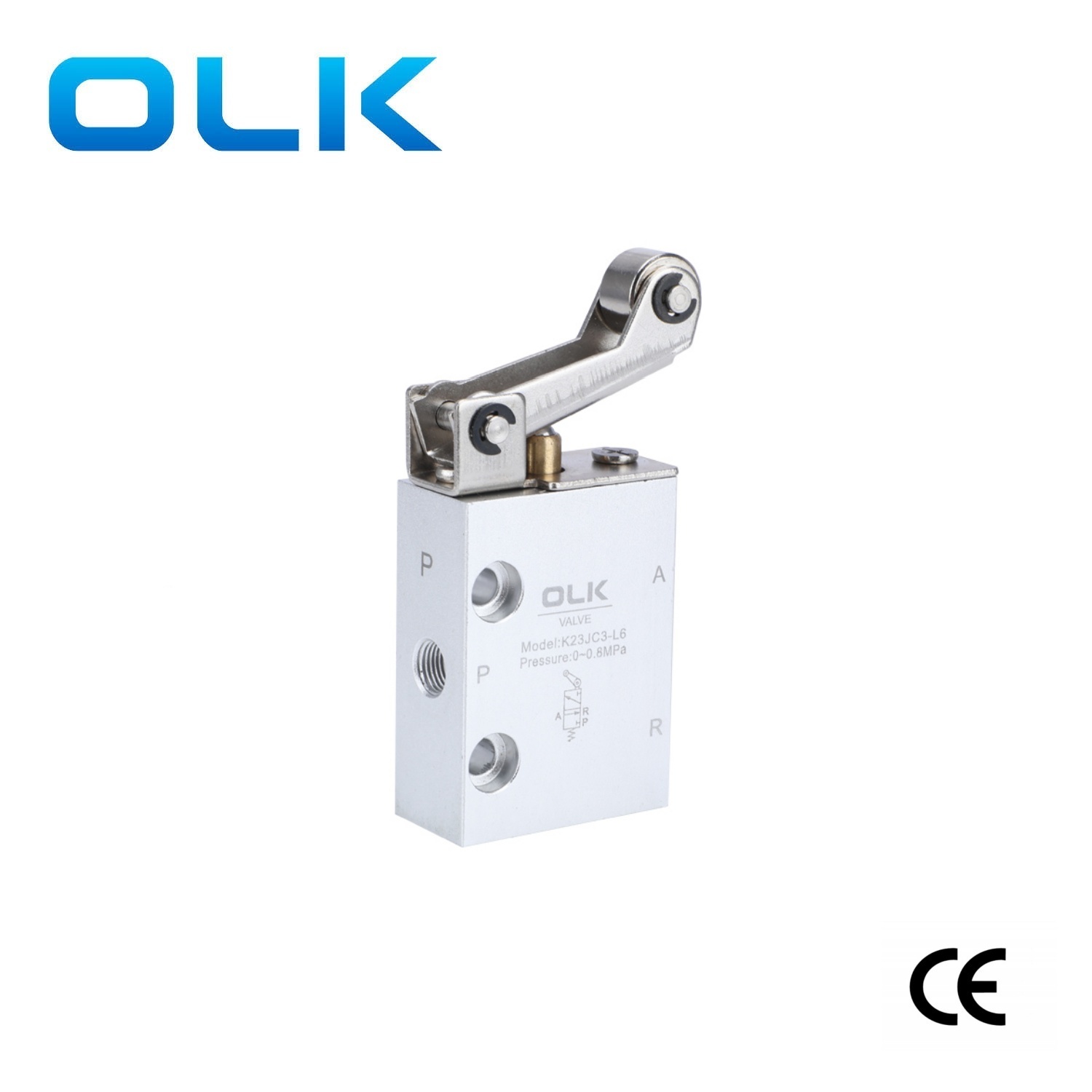

롤러 레버 기계식 밸브 |
레버를 사용하여 푸시로드의 하향 압력을 높이십시오. |
양방향 트리거 : 롤러는 밸브 본체 상단에 있으며 양쪽의 기계적 움직임이 밸브를 트리거 할 수 있습니다. 왕복 운동에 적합 : 특히 선형 슬라이드 테이블 및 푸시로드의 양쪽 끝에 특히 적합합니다. |
생산 라인의 여행 한계, 자동 왕복 감지 및 기계적 연계. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV322), CM3R, VM131-01-01-01, VM133-M5-01, VM230-01-01, VM430-01-01-01-01, S321-01-01 1, S3R-06, S3R-08, M3R-1110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ220412, S3230612, XQ250412. S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

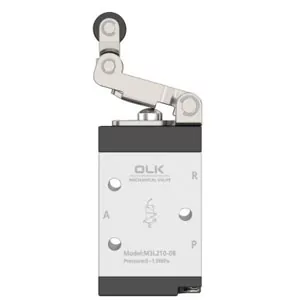

한 가지 방법 롤러 레버 타입 기계식 밸브 |
기계적 충돌 블록이 앞으로 이동하면 밸브 코어가 아래로 눌려집니다. 충돌 블록은 롤러를 통과하고 밸브 코어는 스프링 힘에 의해 회복됩니다. 충돌 블록이 돌아 오면 헤드의 작은 레버가 구부러 질 수 있으므로 롤러가 돌아 오면 밸브 코어가 움직이지 않고 밸브가 반전되지 않습니다. |
밸브의 출력 출력 펄스 신호는 루프의 장애물 신호를 제거하는 데 사용됩니다. |
· 운동 방향을 제한하기위한 배열 (예 : 공작물이 트리거를 한 방향으로 만 밀도록 허용합니다.
· 역방향 이동의 경우 트리거링을 방지하기위한 자동 공급 시스템.
· 안전 통제 장소 오해의 위험을 줄이기위한 장소. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, s 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK는 가장 넓은 범위의 기계식 밸브와 빠른 배송을위한 대형 스톡을 가진 중국 공압 제조업체입니다. 22 년간의 기술 경험을 통해 OLK 팀은 OEM/ODM 서비스를 제공합니다. 밸브 바디를 사용자 정의하고 다양한 버튼 옵션을 제공하며보다 세련된 브랜딩을 위해 UV 레이저 로고 표시를 추가 할 수 있습니다.
· 기계식 밸브가 사용될 때 충돌 블록의 접촉 표면과 롤러의 접촉 표면은 30 ° 또는 45 °의 틸트 각도를 갖습니다. 충돌 블록의 최대 속도는 운영 메커니즘에 따라 다르며, 이는 관찰되어야합니다.
· 실린더 블록이 기계 밸브를 누르는 시간은 기계식 밸브의 스위칭 시간을 초과해야하므로 실린더 속도가 너무 빠르지 않습니다. 너무 빠르면 충돌 블록의 길이를 증가시켜야합니다.
· 기계식 밸브를 정지로 사용하지 마십시오.
