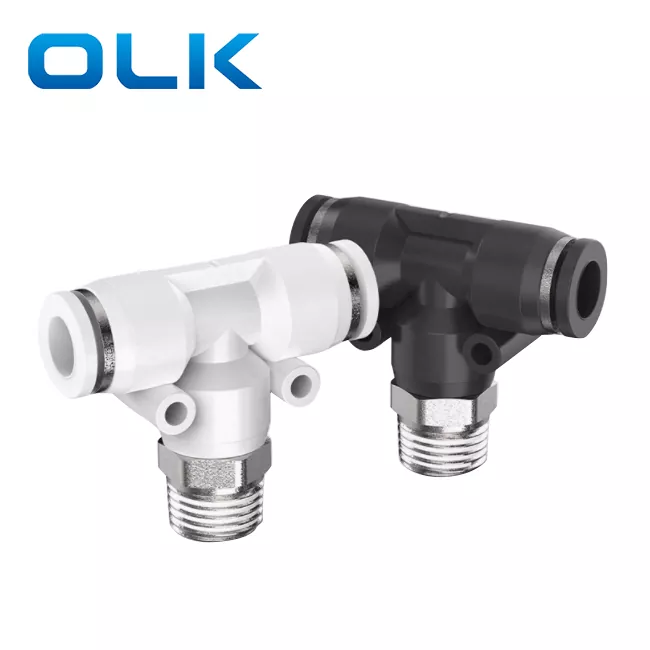

빠른 연결 튜브 피팅은 튜브를 완전히 밀어서 안전하게 연결할 수 있습니다.
튜브를 제거하려면 먼저 릴리스 슬리브를 안쪽으로 안쪽으로 밀어 스프링 콜렛을 열면 튜브를 쉽게 당길 수 있습니다.
Quick Connect 튜브 피팅은 공압 타이비 시스템에서 사용됩니다.
다양한 유형의 공압 튜브 피팅은 공압 튜브 시스템의 모든 neeed를 충족시킬 수 있습니다.
설치 후에도 튜브 방향을 자유롭게 변경할 수 있습니다.
니켈 도금 황동 몸체는 부식 방지 및 방지 방지입니다
모든 R 및 NPT 스레드 접착제에는 밀봉 효과가 있습니다.
모든 직선 스레드는 표준 O 링입니다.
공압 피팅의 스레드 사양 비교 테이블
| 55 ° 테이퍼 튜브 스레드 | |||||
| 암호 | 01 | 02 | 03 | 04 | 06 |
| 실 | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° 직선 튜브 실 | |||||
| 암호 | G01 | G02 | G03 | G04 | G06 |
| 실 | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| 메트릭 스레드 | |||||
| 암호 | M3 | M5 | M6 | ||
| 실 | M3X0.5 | M5x0.8 | M6X1.0 | ||
| 60 ° 테이퍼 튜브 스레드 | |||||
| 암호 | N01 | N02 | N03 | N04 | N06 |
| 실 | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| 통합 된 미세한 피치 스레드 | |||||
| 암호 | U10 | ||||
| 실 | 10-32UNF | ||||
참고 : OLK 공압 피팅은 테이퍼 스레드와 함께 기본적으로 배송됩니다. 다른 스레드 유형 (예 : 병렬, 메트릭, NPT 등)이 필요한 경우 주문할 때 OLK 영업 팀에 알리십시오.
Quick Connect 튜브 피팅을위한 공통 스레드 및 스레드 표준
| 스레드 유형 | 스레드 코드 | 스레드 형태 | 스레드 각도 (α) | 일치하는 유형 | 표준 | 표준 코드 | 표준 조직 |
| BSPP (원통형, 비 밀봉) | G | 내부/외부 | 55 ° | 평행/평행 | ISO 228-1 2003 | ISO | ISO- 표준화 국제기구 |
| BSPP | 내부/외부 | 55 ° | 평행/평행 | GB/T 7307 2001 | GB | SAC- 중국의 표준화 관리 | |
| pf | 내부/외부 | 55 ° | 평행/평행 | BS 228-1 2003 | BS | BSI- 영국 표준 기관 | |
| JIS B 0202 | 그 | JISC- 일본 산업 표준위원회 | |||||
| KS B 0221 | KS | KATS- 한국 기술 및 표준 에이전시 | |||||
| BSPT (테이퍼, 밀봉) | RP | 내부 | 55 ° | 테이퍼/평행 | ISO 7-1 | ISO | ISO- 표준화 국제기구 |
| RC | 내부 | 테이퍼/평행 | GB/T 7306-1987 | GB | SAC- 중국의 표준화 관리 | ||
| R | 외부 | 테이퍼/평행 | BS 21 1985 | BS | BSI- 영국 표준 기관 | ||
| BSPT | 내부/외부 | 55 ° | 테이퍼/테이퍼 | JIS B 0203 | 그 | JISC- 일본 산업 표준위원회 | |
| Pt | 내부/외부 | 테이퍼/테이퍼 | KS B 0222 | KS | KATS- 한국 기술 및 표준 에이전시 | ||
| NPSC (미국 내부) | NPSC | 내부 | 60 ° | 테이퍼/평행 | ANSI B1.20.1-1983 | ANSI | ANSI- 미국 국립 표준 연구소 |
| GB/T 12716-2002M | GB | SAC- 중국의 표준화 관리 | |||||
| NPT (American Tapered) | NPT | 내부/외부 | 60 ° | 테이퍼/테이퍼 | ANSI B1.20.1-1983 | ANSI | ANSI- 미국 국립 표준 연구소 |
| GB/T 12716-2002M | GB | SAC- 중국의 표준화 관리 | |||||
| 메트릭 스레드 | M | 내부/외부 | 60 ° | 평행/평행 | ISO 261-1998 | ISO | ISO- 표준화 국제기구 |
| GB/T 1193-2003 | GB | SAC- 중국의 표준화 관리 |

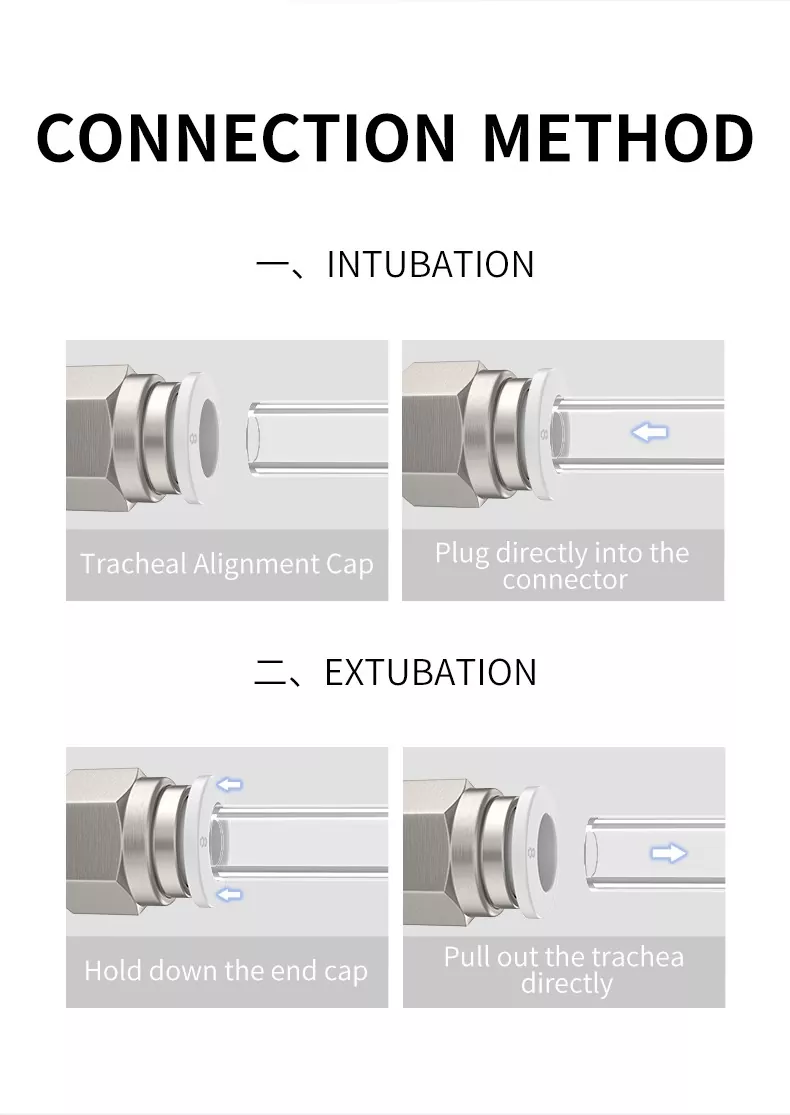

1. 호스의 최종 단면이 수직임을 확인하기 위해 호스의 외부 둘레에는 흠집이 없으며 호스는 타원형이 아닙니다.
2. 호스가 호스 말단에 삽입되어 있는지 확인하십시오.
3. 호스가 삽입 된 후 호스가 꺼지지 않음을 확인하십시오.
1. 튜브를 분리하기 전에 튜브 내부의 압력이 '0'에 있는지 확인하십시오.
2. 릴리스 링을 바닥으로 골고루 눌러 튜브를 꺼냅니다. 릴리스 링이 제자리에 눌리지 않으면 튜브를 당겨지지 않거나 긴장 될 수 있습니다. 튜브 파편은 튜브 피팅 내부에 남아있을 수 있습니다.
