SL 유량 제어 밸브: 구조, 기능 및 응용 분야에 대한 완벽한 가이드

일방향 유량 제어 밸브란 무엇입니까?

일방향 유량 제어 밸브는 체크 밸브와 스로틀 밸브가 병렬로 구성된 유량 제어 밸브입니다. 일반적으로 실린더의 속도를 제어하는 ​​데 사용되며 속도 컨트롤러라고도 합니다.

L형 속도 컨트롤러의 작동 원리는 무엇입니까?

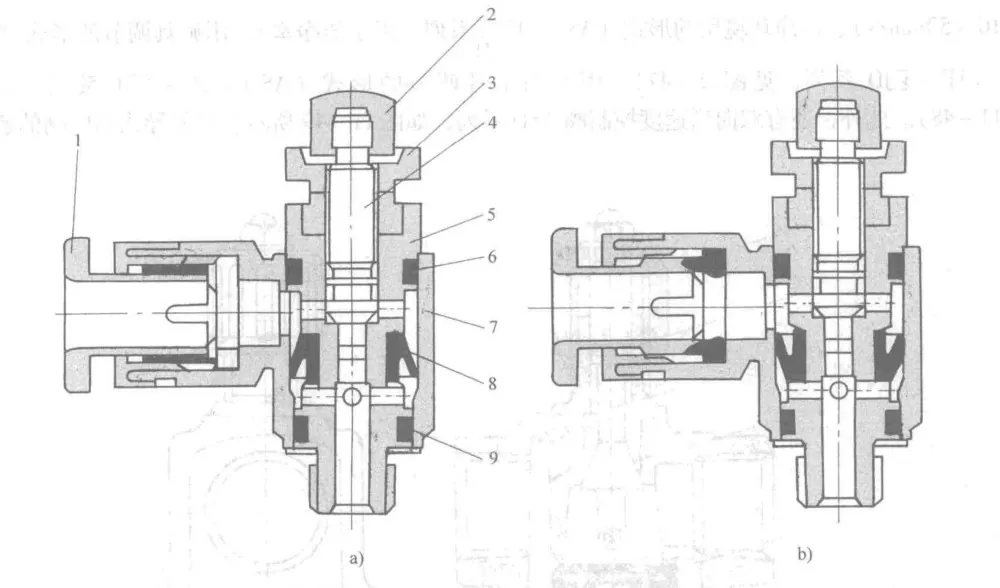

SL 유량 제어 밸브 기능은 단방향 밀봉 링을 통해 달성됩니다. 사진 (a)는 배기 스로틀링을 보여주고, 사진 (b)는 흡입 스로틀링을 보여줍니다. 차이점은 씰링 링의 설치 방향에서만 나타납니다.

이 밸브는 실린더에 직접 장착되어 피팅, 튜브, 작업 시간 및 비용을 절약합니다. 스위블 디자인으로 설치 후 배관방향을 자유롭게 조절할 수 있습니다. 스로틀 밸브에도 잠금 장치가 장착되어 있습니다.

SL 엘보형 유량조절 밸브의 특징은 무엇입니까?

·액추에이터용 스피드 컨트롤러입니다.

·R, NPT 나사 피팅은 모두 실런트를 사용하여 밀봉합니다.

·모든 직선나사는 밀봉용 표준 O-링을 사용합니다.

L형 속도 컨트롤러의 작동 원리는 무엇입니까?

입구 및 배기 흐름 제어 밸브의 용도와 응용 분야는 무엇입니까?

속도 컨트롤러는 액추에이터의 확장 및 수축 속도를 조정하는 데 사용되는 일반적인 공압 구성 요소입니다. 스로틀 밸브는 본질적으로 실린더 속도를 제어하는 ​​유량 조정 구성요소이지만 설치 위치, 스로틀 방향 및 본체 설계가 다릅니다. 제어 방식에 따라 배기 조절형과 흡입 조절형으로 나눌 수 있습니다.

입구 및 배기 흐름 제어 밸브의 차이점:

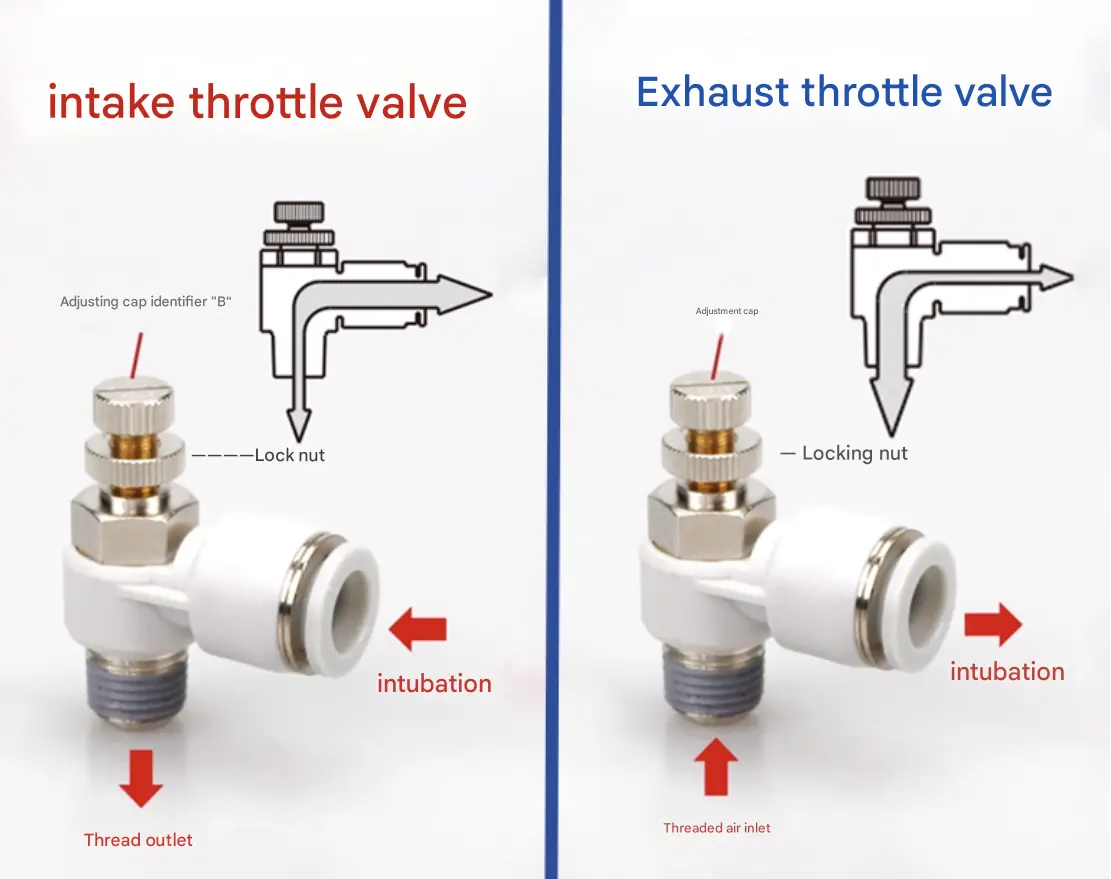

이는 입구 및 배기 스로틀 밸브이며 캡 표시 'B'와 'OUT'으로 구별됩니다. 함께 사용할 수 있습니다. 흡입 스로틀 밸브는 공기 공급 흐름을 조정하고, 배기 스로틀 밸브는 보다 정밀한 시스템 제어를 위해 실린더 속도를 제어합니다.

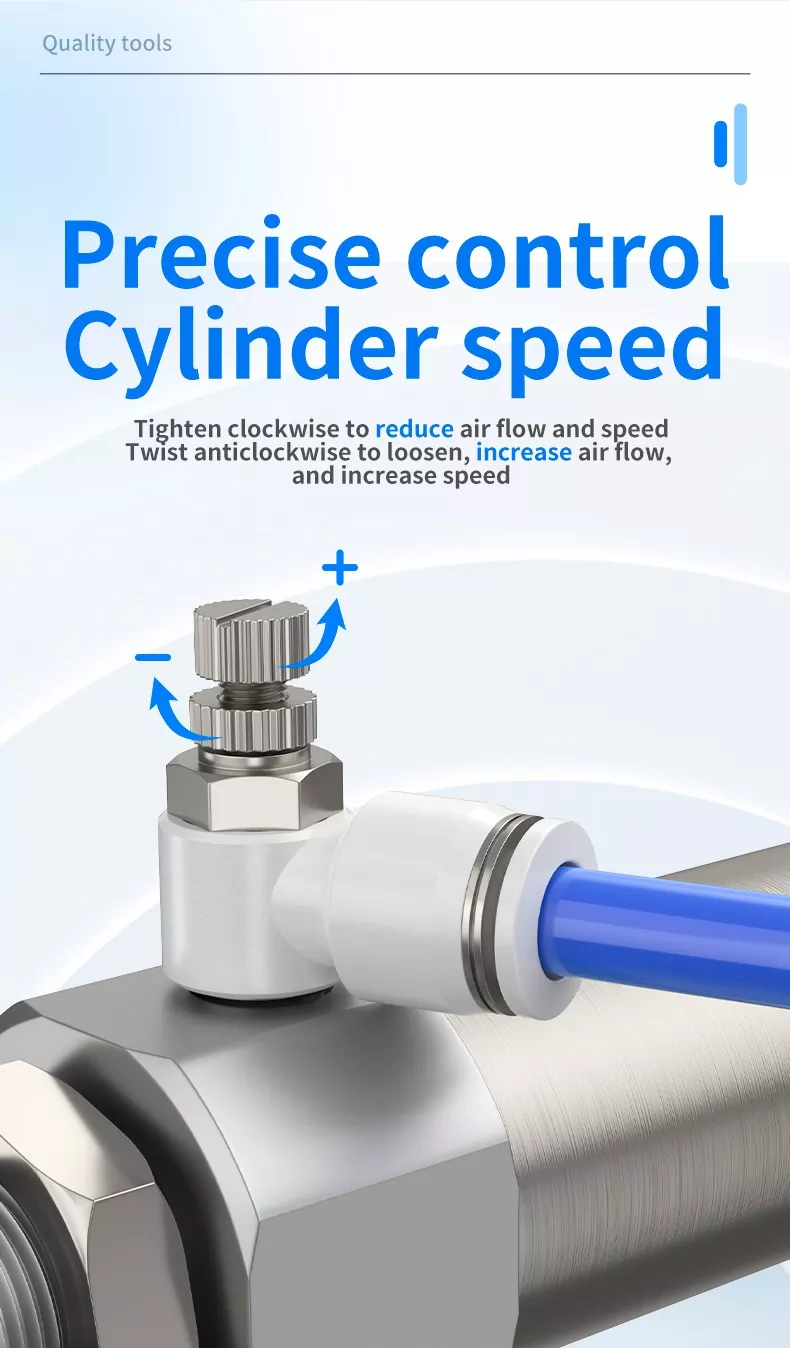

스로틀 밸브는 주로 밸브 본체, 밸브 코어, 조정 장치 및 씰로 구성됩니다. 배기 스로틀 밸브의 조정 부분에는 조정 휠과 잠금 휠이 포함되어 있습니다. 흡입 스로틀 밸브는 외부적으로 유사해 보이며 둘 다 먼저 잠금 휠을 풀고 조정 휠을 돌려 유량을 설정한 다음 잠금 휠을 조여 고정함으로써 조정됩니다.

흡입 스로틀 밸브는 튜브를 통해 공기를 흡입하고 나사산 포트를 통해 배기합니다. 배기 스로틀 밸브는 나사산 포트를 통해 공기를 흡입하고 튜브를 통해 배기합니다.

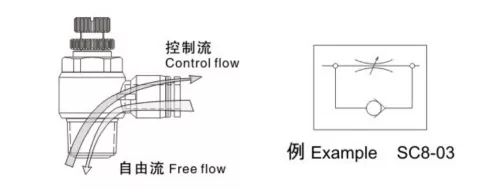

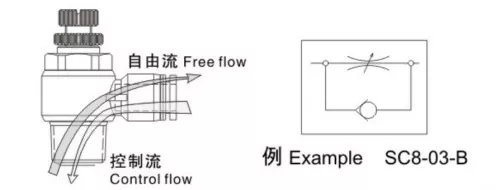

기능 기호를 보면 배기 및 흡입 흐름 제어 밸브가 모두 단방향 스로틀 밸브로서 한 방향으로만 흐름을 제어하면서 역방향 공기 흐름이 자유롭게 통과할 수 있음을 알 수 있습니다. 복동 실린더의 경우 실린더 이동 안정성을 향상시키기 위해 배기 스로틀 밸브가 선호됩니다. 일반적으로 공기 공급이 없을 때 팽창 또는 수축을 위해 스프링을 사용하는 단동 실린더의 경우 가스는 작동 중에 스프링 힘을 극복해야 하므로 흡입 스로틀 밸브는 속도 제어에 적합합니다.

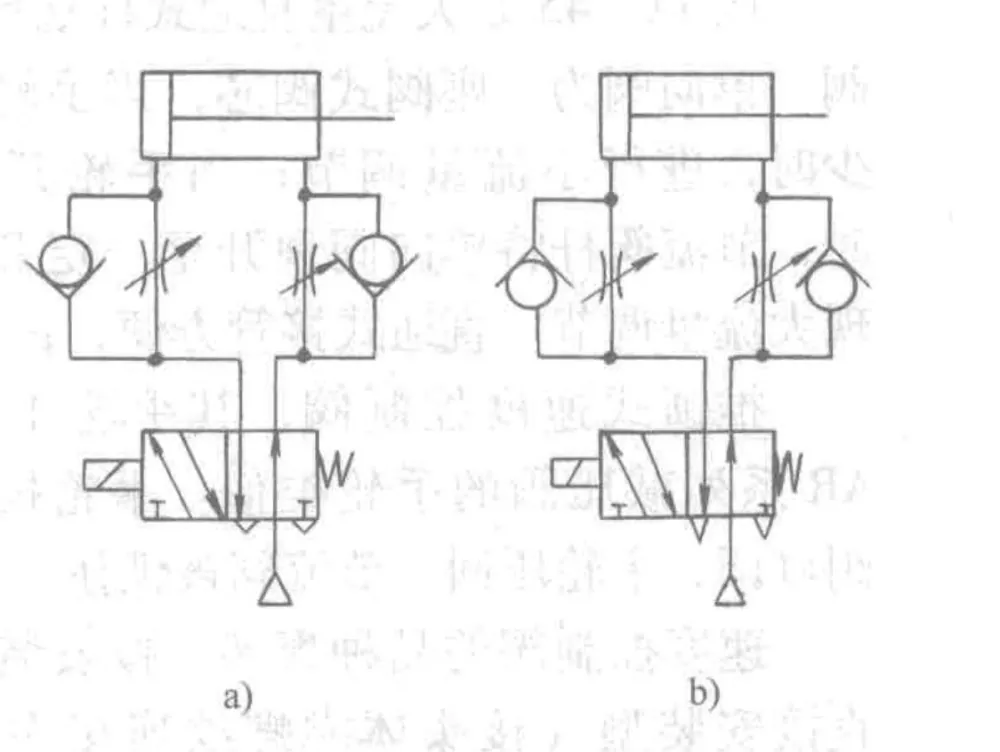

 다이어그램은 공압 회로에서 속도 제어 밸브를 연결하는 두 가지 방법을 보여줍니다.

기능 기호를 보면 배기 및 흡입 흐름 제어 밸브가 모두 단방향 스로틀 밸브로서 한 방향으로만 흐름을 제어하면서 역방향 공기 흐름이 자유롭게 통과할 수 있음을 알 수 있습니다. 복동 실린더의 경우 실린더 이동 안정성을 향상시키기 위해 배기 스로틀 밸브가 선호됩니다. 일반적으로 공기 공급이 없을 때 팽창 또는 수축을 위해 스프링을 사용하는 단동 실린더의 경우 가스는 작동 중에 스프링 힘을 극복해야 하므로 흡입 스로틀 밸브는 속도 제어에 적합합니다.

·(b)(입구 스로틀링)에서는 입구측 체크 밸브가 닫히고 배기측 체크 밸브가 열립니다. 흡입 공기 흐름이 작기 때문에 흡입실의 압력은 천천히 상승하는 반면 배기실의 압력은 빠르게 떨어집니다. 피스톤은 주로 공기 팽창에 의해 움직이므로 속도 제어가 불안정해집니다. 이 방법은 일반적으로 단동 실린더, 클램핑 실린더 또는 저마찰 실린더에만 사용됩니다.

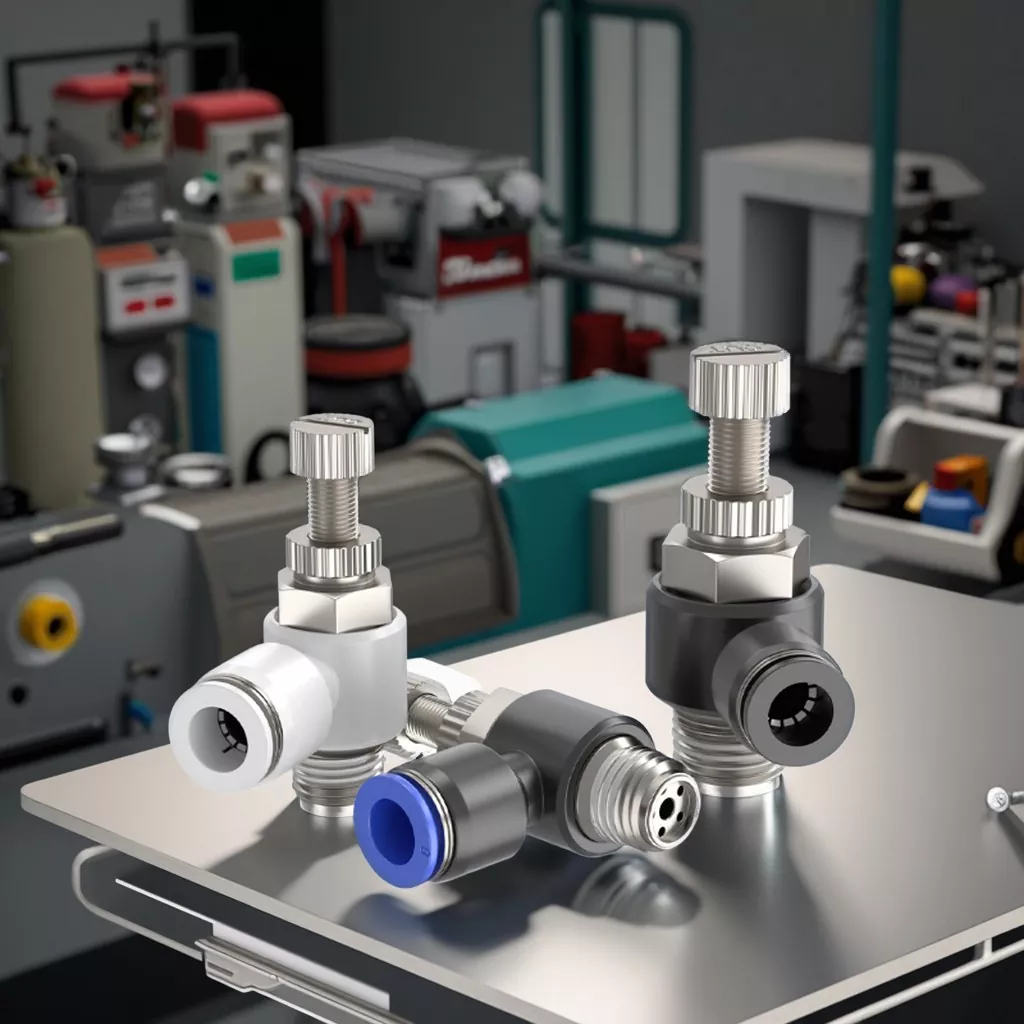

OLK SL 시리즈 엘보형 유량 제어 밸브정밀한 액추에이터 속도 조절을 위해 설계된 고품질 공압 속도 컨트롤러입니다. 간단하면서도 안정적인 구조의 각 밸브는 스로틀 메커니즘과 일방향 체크 밸브를 통합하여 한 방향으로 공기 흐름을 제어하는 ​​동시에 자유로운 역류를 가능하게 합니다.

입구 및 배기 스로틀링 유형 모두에서 사용할 수 있는 SL 밸브는 실린더에 직접 장착하여 비용을 절감할 수 있습니다.피팅, 관및 설치 시간. 회전식 설계로 배관 방향이 유연하며 잠금 장치가 있는 조정 휠을 사용하면 미세하고 안정적인 유량 제어가 가능합니다.

공압 자동화, 단동 또는 복동 실린더, 클램핑 실린더, 저마찰 실린더에 널리 사용되는 SL 밸브는 실린더 성능을 향상시키고 사이클 시간을 단축하며 시스템 안정성을 최적화하는 데 도움이 됩니다. OLK SL 시리즈를 사용하면 공압 시스템을 위한 안정적이고 효율적이며 사용하기 쉬운 속도 제어 솔루션을 얻을 수 있습니다.
