3V 4V 매니 폴드 밸브

3V 또는 4V 공압 솔레노이드 밸브이든 단일 밸브 유형 외에도 많은 솔레노이드 밸브를 모을 수도 있습니다. 이것을 3V 4V 매니 폴드 밸브 또는 솔레노이드 밸브베이스 버스 바라고합니다.

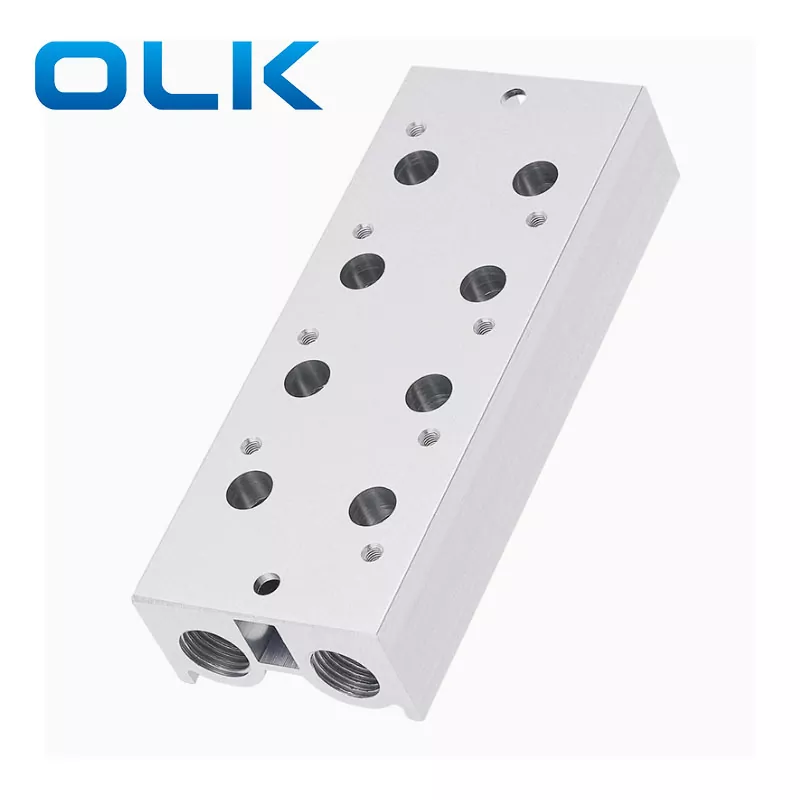

3V 4V 매니 폴드 밸브는 많은 공기 경로가있는 플레이트입니다. 소형 디자인이 있습니다. 솔레노이드 밸브베이스 버스 바는 하나의 매니 폴드에 2 ~ 20 개의 공압 솔레노이드 밸브를 설치할 수 있습니다. 그러나 매니 폴드의 위치 수는 변경 될 수 없습니다.

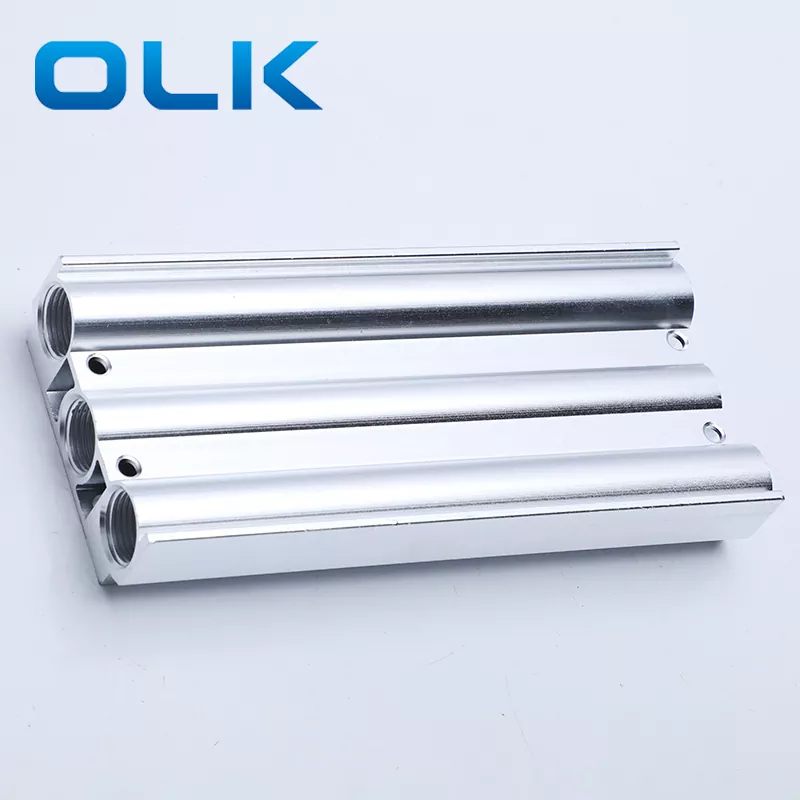

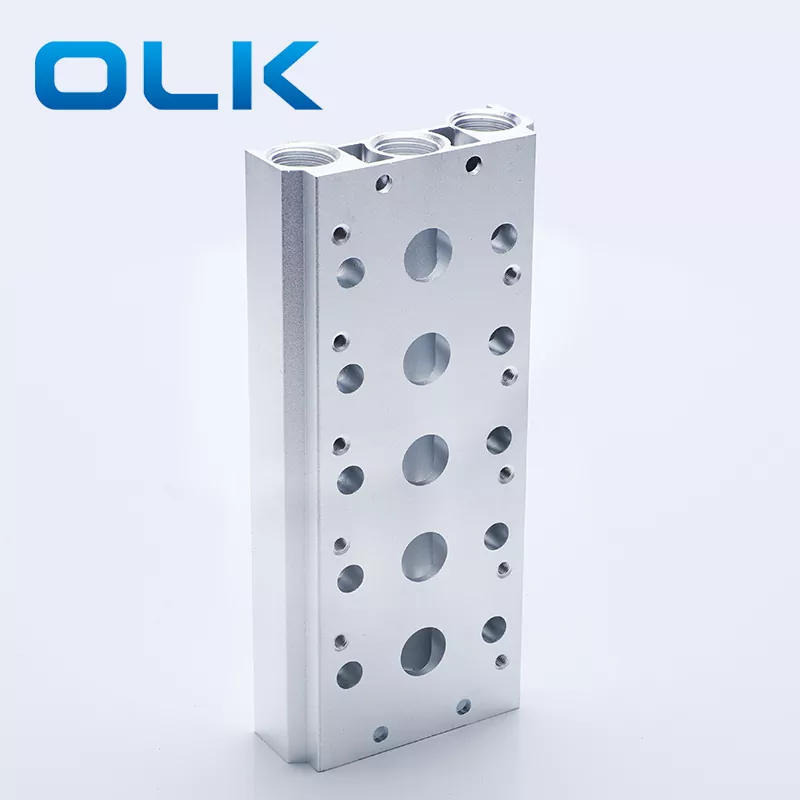

매니 폴드의 모든 공압 솔레노이드 밸브는 동일한 공기 공급 포트 (P 포트)와 배기 포트 (R 포트)를 공유합니다. 3V 매니 폴드 밸브의 경우 왼쪽에 하나의 공기 입구와 하나의 공기 콘센트가 있습니다. 두 개의 플러그가 오른쪽에 설치되어 있으며 4V 매니 폴드 밸브의 경우 중간에 하나의 공기 흡입구가 있고 양쪽에는 두 개의 공기 매장이 있습니다 (왼쪽). 오른쪽에 3 개의 플러그가 설치됩니다.

배기 포트에 소음기 또는 플러그를 설치할 수 있습니다. 소음기를 사용할 때는 작은 구멍이 차단되지 않도록해야합니다.

3V/4V ​​매니 폴드 솔레노이드 밸브 제품 특성 ：

1. 통합 된 일련의 방향 제어 밸브를 밸브 그룹에 통합하여 공간과 비용을 절약 할 수 있습니다.

2. 흡입, 배기 및 배선이 통일되어 결함을 쉽게 찾을 수 있습니다.

3. 조합이 유연하고 강한 팽창성을 가지므로 자의적 조합 또는 연결된 방향 제어 밸브의 수를 확장 할 수 있습니다.

주목:

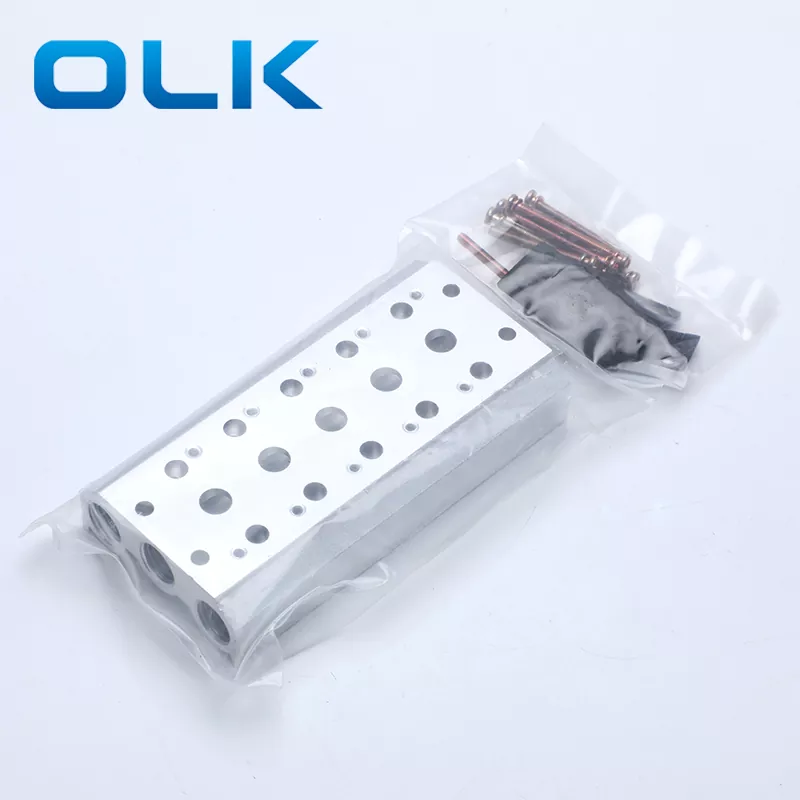

1.3V- 매니 폴드 솔레노이드 밸브 키트는 매니 폴드, 씰 및 나사를 포함합니다.

2.3V 솔레노이드 밸브 매니 폴드 블랭크 플레이트 키트에는 블랭크 플레이트와 나사가 들어 있습니다.

3. 공압 솔레노이드 밸브와 밸브 플레이트 사이에 개스킷을 설치할 때, 공기 누출을 피하기 위해 돌출 부분을 아래쪽으로 설치해야합니다.

FAQ :

1. 솔레노이드 밸브 그룹에서 빈 플레이트의 기능은 무엇입니까?

사용되지 않은 위치 : 빈 플레이트는 현재 솔레노이드 밸브가 설치되지 않은 밸브 매니 폴드의 예약 위치를 덮는 데 사용됩니다. 공기 누출과 먼지 또는 잔해물이 유입되지 않습니다. 블랭크 플레이트는 전체 매니 폴드를 교체 할 필요없이 향후 확장 또는 재구성 비용을 줄일 필요가 없으며 유지 보수 비용을 줄일 수 있습니다. 특정 경우에 빈 플레이트를 사용하여 안전을 위해 특정 채널을 분리하는 데 사용하거나 시스템 섹션이 일시적으로 사용되지 않을 때도 사용될 수 있습니다.

2. 3V 4V 매니 폴드 밸브의 배관 유형

단일 공압 밸브 또는 솔레노이드 밸브베이스 버스바에는 외부 튜브가있는 두 가지 유형의 배관이 있습니다 : 직접 배관 및베이스 배관.
