일반적으로 말하자면,PU 튜브가스 수송용 공기 압축기에 설치됩니다. 기능적으로 말하면 물과 기타 액체를 운반할 수도 있지만 PU 파이프의 내식성은 특별히 강하지 않습니다.
사용 가능한 장비: 공압 장비, 공기 압축기, 공압 도구, 공기 펌프, 공기 실린더, 절단기, 스프레이 장비, 용접 장비, 산업용 로봇, 포장 기계, 환경 제어 장비, 가습기, 먼지 제거 장비, 환기 시스템, 스프레이 시스템, 냉각 장비. 실험실 및 의료 장비: 실험실 장비, 분석기, 의료 가스 장비, 공기 샘플러. 차량 및 기계: 자동차 유지보수 장비, 공압 서스펜션 시스템, 농업 기계 자동화 생산 장비: 조립 라인, 컨베이어 시스템, 테스트 장비 기타 장비: 음료 충전 기계, 식품 가공 장비, 풍선 팽창기, 샌드블라스팅 장비.
PU 공기 호스는 자동화 장비에 널리 사용됩니다.
| PU(폴리우레탄 파이프) | PA(나일론 튜브) | PE(폴리에틸렌 파이프) | 고무 튜브 | 편조 강화 호스 | 매우 유연한 튜브 | PU 플랫 호스 | |
| 특징: | 가장 일반적으로 사용되는 공기 호스, 유연성이 매우 우수하고 표면이 매끄러우며 내부 저항이 낮습니다. | 경도가 높고 강성이 우수하며 형상유지가 가능함 | 부드러운 소재, 반투명, 저렴한 비용. | 천연 또는 합성 고무로 제조되며 편조층으로 강화됨 | 폴리에스테르, 아라미드 섬유 또는 스테인리스 스틸 와이어로 된 외부 편조 강화층이 있는 PU 또는 나일론 튜빙으로 향상된 내압성과 기계적 강도를 제공합니다. | 특수 소재와 공정을 사용하여 일반 PU 파이프보다 유연성이 훨씬 뛰어납니다. | 파이프 본체는 평평하며 여러 파이프라인을 병렬로 통합할 수 있습니다. |
| 이점 | 우수한 유연성, 내마모성, 비틀림 저항성, 경량, 코일 및 설치 용이 | 높은 내압성, 높은 내열성(최대 110°C), 우수한 내유성 및 내화학성, 쉽게 산화되지 않음 | 가격이 저렴하고 내한성, 내식성(산,알칼리)이 우수합니다. | 탄성이 뛰어나고 진동을 흡수하며 내후성이 강합니다. | 매우 높은 압력 저항(일반 파이프보다 최대 몇 배 높음), 팽창 방지 및 우수한 펄스 성능 | 매우 부드럽고 굽힘 반경이 매우 작으며 반복 굽힘 피로에 강하고 매듭이 쉽게 끊어지지 않습니다. | 공간 절약, 깔끔하고 미려하며, 여러 공기원 관리가 용이하고, 얽힘을 방지합니다. |
| 불리 | 고온 저항 성능은 평균 (보통 -10 ° C ~ +60 ° C)이며 내유성 및 내 화학성은 나일론 파이프만큼 좋지 않습니다. | 유연성이 부족하고 저온에서 부서지기 쉬우며 굽힘 설치에 넓은 공간이 필요합니다. | 압력 저항이 낮고 고온에 강하지 않으며 노화가 발생하기 쉽고 내마모성이 약합니다. | 부피가 매우 크고 내벽 저항이 높으며 쉽게 노화되는 플라스틱 파이프는 점차 현대식 공압 시스템을 대체해 왔습니다. | 유연성이 감소하고 굽힘 반경이 증가하며 가격이 더 비쌉니다. | 가격은 일반적으로 높으며, 내압성은 동일한 사양의 일반 파이프보다 약간 낮을 수 있습니다. | 굽힘 방향이 제한되어 있고(평평한 방향으로만 굽힐 수 있음), 가격이 상대적으로 높습니다. |
| 일반적인 응용 분야: | 가장 강력한 보편성, 특히 로봇 팔이나 모바일 장치와 같이 빈번한 움직임과 굽힘이 필요한 상황에서 대다수의 공압 장비를 연결하는 데 적합합니다. | 공작기계 근처의 파이프라인, 자동차 제조, 고온 장비 등 내유성 및 내열성이 요구되는 고정 설치。 | 저압, 임시 가스 경로 연결 또는 물 및 농업 관개와 같이 중요하지 않은 지역에 적합합니다. 주 회로용 공압 회로에서는 덜 일반적으로 사용됩니다. | 중장비, 건설기계, 뛰어난 유연성과 내진동성을 요구하는 경우에 주로 사용됩니다. | 고압 공압 시스템, 공기 압축기 배출구, 장거리 주요 가스 공급 파이프라인 및 압력 펄스가 자주 생성되는 상황에 사용됩니다. | 로봇 본체 내부에 고주파 왕복 운동을 하는 드래그 체인(탱크 체인)과 매우 높은 유연성이 요구되는 장비입니다. | 워크스테이션의 중앙 집중식 배관, 밸브 아일랜드, 액추에이터 등 여러 실행 구성 요소가 있는 장치의 가스 경로 요약입니다. |
폴리우레탄 튜브(PU) 튜브는 파란색, 투명, 빨간색, 파란색의 4가지 색상으로 제공됩니다. 공압 장치에서는 작업 튜브를 구별하고 연결하는 것이 편리합니다. 구체적으로는 각 회사의 표준사양에 따라 다릅니다. 예를 들어, 일부 회사에서는 다양한 파이프라인을 구별하고 공기 회로 유지 관리 중 신속한 문제 해결 및 위치 지정을 용이하게 하기 위해 진공용 투명 튜브, 공기 입구용 파란색 튜브, 공기 출구용 주황색 튜브가 필요합니다.
첫째, PU 공기 호스의 크기가 유량을 결정할 수 있다는 것을 알고 있습니다. 공압 튜브가 클수록 유량이 강해지며 이는 결국 에어 실린더의 작동 속도에 영향을 미칩니다.

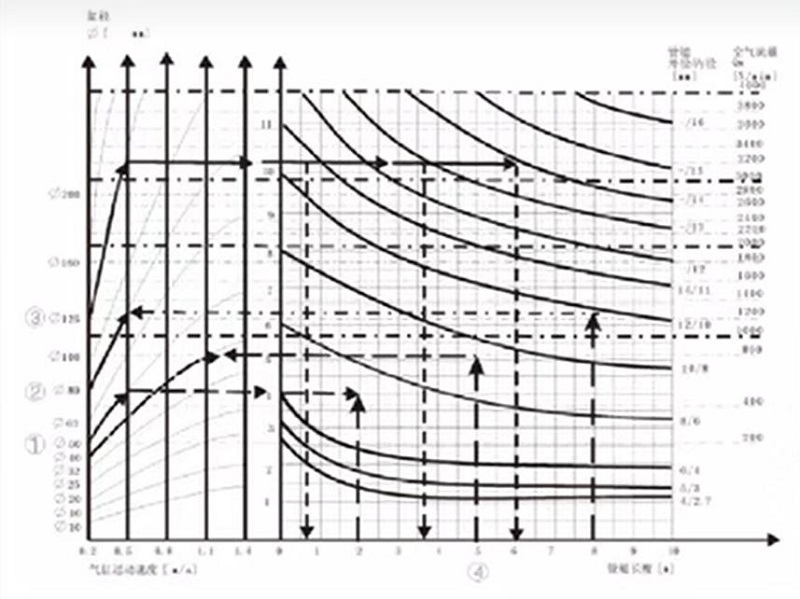

엄밀히 말하면 선택 시 스트로크, 분당 실행 횟수, 실린더 직경 등과 같은 매개변수를 포함하여 계산해야 합니다. 그러나 관련 경험을 바탕으로 해당 공기 라인 튜빙 사양에 따라 서로 다른 실린더 사양을 권장합니다.
| 에어 실린더 내경(mm) | 튜브 크기(mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. 밸브 작동을 위한 주 파이프라인은 약간 더 큰 파이프를 선택할 수 있습니다(추가 공기 소비가 발생하지 않으므로 작동 중에 추가 비용이 발생하지 않습니다).
2. 그러나 밸브와 실린더 사이의 파이프는 다음 원칙에 따라 최적화되어야 합니다. 파이프 직경이 너무 작으면 스로틀이 발생하여 실린더 속도가 제한됩니다. 그러나 배관 직경이 너무 크면 정체가 발생하여 공기 소모량과 충전 시간이 길어질 수 있습니다.
3. 굽힘반경 고려가 필요하며, 드래그체인 사용시 굽힘반경을 확인하는 것이 매우 중요하다.
PU 튜브의 작동 압력은 일반적으로 실온에서 약 10kg/cm²이지만 이는 크기와 모델에 따라 다를 수 있습니다. 고압 적용 분야의 경우 강화 PU 편조 튜빙이 더 나은 선택입니다. 외부 PU, 중간 폴리에스테르 편조 보강재, 내부 PU의 3중 구조로 제작되어 내압성과 내구성이 향상되었습니다. 또한 이러한 유형의 PU 튜브는 공기 및 물 이동 모두에 적합합니다.
선택 원리: 파열 압력 ≥ 3 × 작동 압력
PU 튜빙의 유연성은 특히 6mm 및 8mm PU 튜빙과 같은 다양한 크기가 사용되는 경우 설치 공간 및 장비 이동에 중요한 역할을 합니다. 6mm PU 튜브와 같은 작은 직경은 더 좁은 굽힘 반경을 제공하므로 공간이 제한된 제어 패널이나 소규모 자동화 시스템과 같은 소형 설치에 이상적입니다. 이와 대조적으로 8mm PU 튜빙은 더 높은 공기 흐름 용량을 제공하며 유연성과 흐름 성능이 모두 필요한 공압 도구 또는 대형 기계와 같은 응용 분야에 일반적으로 사용됩니다. 로봇 팔이나 포장 기계와 같은 동적 시스템에서 고품질 폴리우레탄 튜브는 꼬임 없이 부드러운 움직임을 보장하여 효율성을 높이고 서비스 수명을 연장합니다. 올바른 크기를 선택하는 것은 시스템 성능과 설치 효율성에 직접적인 영향을 미칩니다.

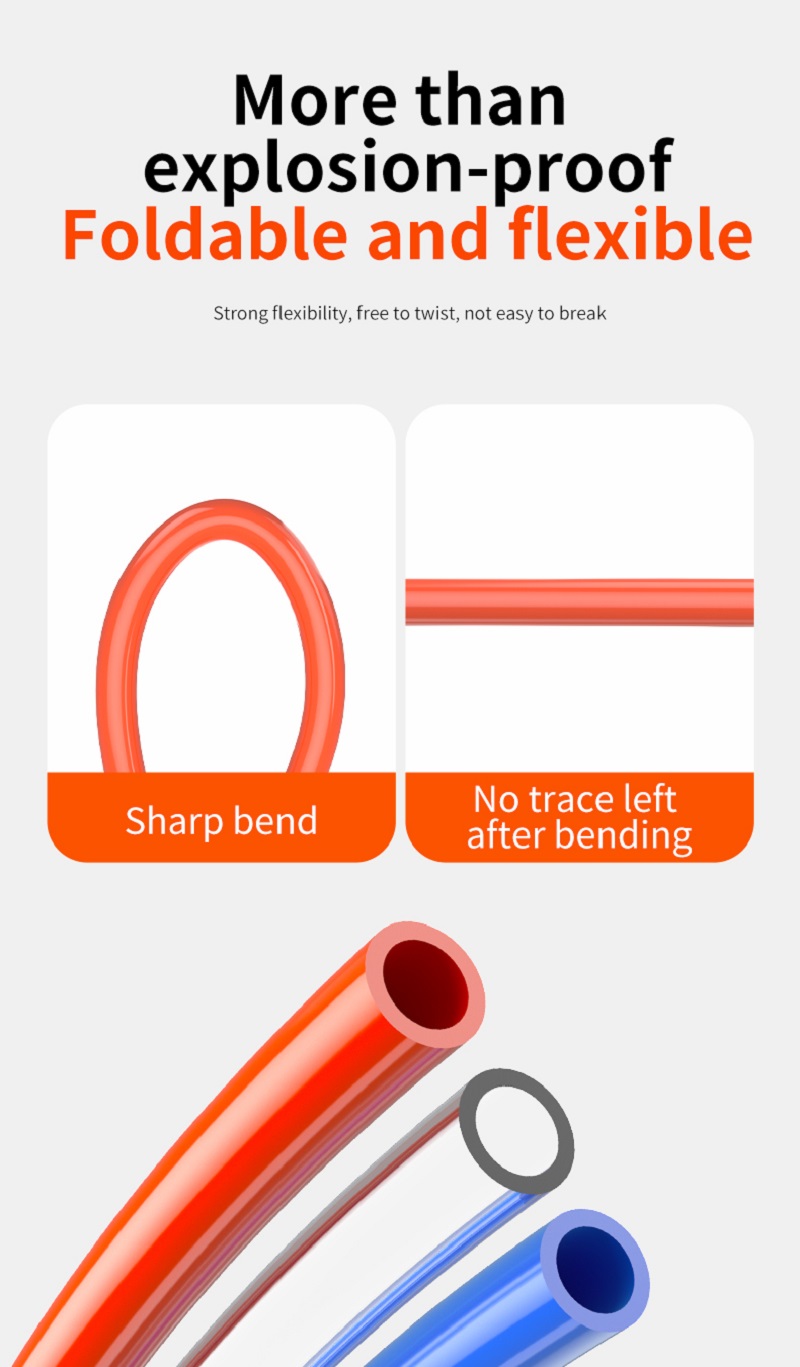

부드러움, 굽힘에 강함, 굽힘 후 빠르게 반동 가능, 굽힘 시 막힘 현상이 적음, 자동화 시스템에 특화, 걸림 없는 장비 라우팅
PU 파이프의 경도는 재료 공식 및 용도에 따라 일반적으로 60A에서 95A 사이입니다. 60APU 튜브부드럽고 쉽게 구부릴 수 있어 자주 움직여야 하는 장면에 적합합니다. 95A PU 튜브는 더 단단하고 고압이나 장기간 고정이 필요한 상황에 적합합니다. 선택할 때 실제 필요에 따라 유연성과 강성의 균형을 맞추는 것이 필요합니다.
①. 재질 비율: 폴리우레탄의 연질 부분과 경질 부분의 비율은 경도에 직접적인 영향을 미치며 비율을 조정하면 파이프의 특성이 바뀔 수 있습니다.
②. 첨가제: 특정 충전재나 가소제를 첨가하면 경도가 크게 바뀔 수 있습니다. 예를 들어 실리카를 첨가하면 경도가 높아질 수 있습니다.
③. 생산 공정: 압출 온도 및 냉각 속도와 같은 공정 매개변수도 최종 경도에 미묘한 영향을 미칠 수 있습니다.
·동적 적용: 빈번한 굽힘 시나리오(예: 기계 암 가스 공급)에서는 피로 균열을 방지하기 위해 60A ~ 75A 범위의 호스를 선택하는 것이 좋습니다.
·고압 환경: 고압 유체 이송 시 압축강도 확보를 위해 85A 이상의 경질 파이프 사용을 권장합니다.
내마모성 요구 사항: 지면에 끌림이나 마찰이 있는 상황에서는 약 80A의 균형 잡힌 경도가 더 이상적입니다.
①. 경도를 확인하고 85-95A를 식별하십시오. 여름에는 98A의 경도가 고온에서도 쉽게 연화되지 않습니다. 겨울철 경도 95A로 추운 겨울에도 쉽게 굳지 않습니다. 너무 부드러우면 화를 내기 쉽습니다. 너무 단단하고 깨지기 쉬움
②. 기포 없이 튜브 벽을 고르게 꼬집습니다. 집었을 때 털이 움푹 들어가거나 오목한 부분이 있으면 불량으로 간주됩니다.
③. 탄력성을 확인해보세요. 90도 구부린 후 몇 초 안에 반동합니다. 반동이 느리고 주름이 남아 있으면 사용하지 마십시오.
④. 내경을 확인하고, 장비 압력에 따라 해당 사양을 선택하십시오. 내경이 정확하지 않으면 전력에 영향을 미칩니다
압축기에서 나오는 압축 공기는 고온입니다. 단기간 사용은 괜찮지만 장기간 사용하면 관이 붓거나 터질 수 있습니다. 에어 탱크, 쿨러, 에어 필터와 함께 사용하는 것이 좋습니다.
작업장에서 PU 튜브는 자주 감겨지고 끌려가며 부식성 액체와 접촉할 수 있습니다. 이러한 요인으로 인해 튜브 표면이 손상되고 노화가 가속화되며 서비스 수명이 단축될 수 있습니다. 적시에 튜브를 교체하거나 OLK 고압 편조 PU 튜브를 사용하십시오.
스프레이 페인팅에는 고온, 부식성 페인트, 압력에 의한 튜브 당김 등이 포함되어 파열될 수 있습니다. 튜브 압력-온도 차트를 따르고 압력을 안전한 한계 내로 유지하며 OLK 고압 편조 사용을 고려하십시오.PU 튜브.
일반 직선 연결, 벤드 및 티 모두 연결 가능
예, 공압관의 색상과 표시를 맞춤 설정할 수 있습니다.
