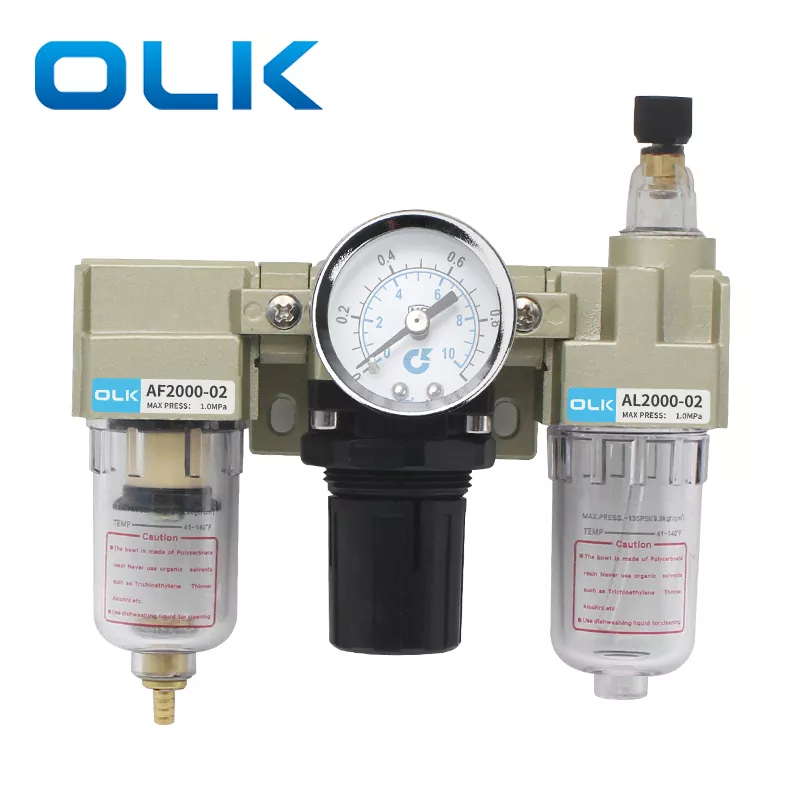

SMC 유형 AC FRL 장치는 압축 공기 시스템용 필터, 조절기 및 윤활기 기능을 결합한 모듈식 공기 준비 어셈블리입니다. 이 문서에서는 핵심 구성, 작동 원리, 기술 사양, 설치 작업 흐름, 유지 관리 지침, 산업 응용 프로그램 및 일반적인 운영 FAQ를 다룹니다. B2B 공압 구매자, 기계 제조업체 및 시스템 통합업체를 위해 설계된 이 콘텐츠는 독자가 SMC 유형 AC FRL 장치가 압축 공기 처리 요구 사항과 일치하는지 평가하는 데 도움이 됩니다. 적절하게 선택 및 유지 관리되는 FRL 하드웨어는 습기, 고체 입자 및 윤활 부족으로부터 다운스트림 공압식 액추에이터, 밸브 및 실린더를 보호하여 자동화된 생산 환경에서 예기치 않은 가동 중지 시간과 구성 요소 마모를 줄입니다.
FRL은 필터(Filter), 조절기(Regulator), 윤활기(Lubricator)를 의미합니다. SMC 유형 AC FRL 장치는 이러한 3개의 공기 처리 모듈을 하나의 소형 모듈식 장치에 통합합니다. 이는 공기 압축기 뒤와 공압 장비 앞에 장착되는 최전선 공기 소스 프로세서 역할을 합니다. 공기 압축기에서 생성된 원시 압축 공기에는 응축수, 미세 먼지 입자, 파이프라인 녹 및 기타 오염 물질이 포함되어 있습니다. 공기 전처리가 없으면 이러한 불순물로 인해 밀봉 표면이 긁히고 작은 밸브 포트가 막히며 고무 밀봉의 노화가 가속화됩니다. 압축기 주기로 인한 압력 변동으로 인해 실린더와 공압식 액추에이터가 불안정하게 움직일 수도 있습니다.
SMC 유형 AC FRL 장치는 하나의 어셈블리로 이러한 일반적인 공압 시스템 문제를 해결합니다. 습기와 고체 잔해물을 제거하고 출력 공기 압력을 안정화하며 제어된 오일 미스트를 공기 흐름에 주입하여 슬라이딩 공압 부품을 윤활합니다. 모듈형 AC 시리즈 설계는 손쉬운 결합 및 분해, 교체 가능한 본체 크기 및 편리한 장착 브래킷을 지원합니다. 이 모델은 기존 SMC AC 시리즈 레이아웃 및 치수 표준을 따르므로 교체 프로젝트 및 새로운 공압 스테이션 구축에 널리 채택되는 대안입니다.
필터 모듈은 SMC 유형 AC FRL 장치의 입구 쪽에 위치합니다. 들어오는 압축 공기는 필터 볼 챔버로 들어갑니다. 공기 흐름의 방향이 바뀌면서 더 무거운 물방울과 큰 고체 입자가 바닥 그릇에 침전됩니다. 미세 필터 카트리지는 미크론 수준의 고체 오염물질을 포집합니다. 투명한 폴리카보네이트 보울을 사용하면 작업자가 분해하지 않고도 액체 축적을 시각적으로 확인할 수 있습니다. 배수 옵션에는 수동 배수 및 플로트 자동 배수 버전이 포함됩니다. 그릇 내부에 모인 액체는 갇힌 물이 하류 공기 파이프라인으로 다시 들어가는 것을 방지하기 위해 정기적으로 배수되어야 합니다.
여과 후 공기는 압력 조절기 섹션으로 흐릅니다. 내부 스프링-다이어프램 밸런싱 메커니즘은 사전 설정된 목표 압력과 실시간 출구 압력을 비교합니다. 입구 압력이 상승하거나 떨어지면 조절기가 밸브 개방을 자동으로 조정하여 출구 압력을 일정하게 유지합니다. 압력 조정을 위해 상단 조정 손잡이를 들어 올리고 설정을 잠그려면 아래로 밀면 됩니다. 이 잠금 구조는 연속 작동 중 기계 진동으로 인한 압력 드리프트를 방지합니다. 내장된 압력 게이지는 현장 설정 및 모니터링을 위한 직접적인 압력 판독을 제공합니다.
공기는 최종 처리 단계로 윤활기로 이동합니다. 공기가 통과하면서 생성된 부압은 저장 용기에서 공압 오일을 끌어냅니다. 오일은 미세한 안개로 변하여 압축 공기와 균일하게 혼합됩니다. 오일 미스트는 공기 배관을 통해 이동하여 실린더 및 방향 제어 밸브 내부의 접촉 표면을 코팅합니다. 적하 조절 나사는 오일 공급량을 조절합니다. 기술자는 하류 공압 장비의 총 공기 소비량에 따라 오일 적하 속도를 조정합니다. 오일이 너무 많으면 공정 장비가 오염됩니다. 윤활이 부족하면 건식 마찰이 발생하고 액추에이터의 수명이 단축됩니다.
공기는 고정된 순서(필터 → 조절기 → 윤활기)에 따라 흘러야 합니다. 반대로 조립하면 필터 카트리지와 조절기 내부 부품에 오일 오염이 발생하여 성능이 빠르게 저하됩니다.
| 목 | 사양 |
|---|---|
| 내압 | 1.5MPa |
| 압력 조절 범위 AC1000 | 0.05-0.7MPa |
| 압력조절범위 AC2000~AC5000 | 0.05-0.85MPa |
| 그릇 재료 | 폴리카보네이트 |
| 필터 정밀도 | 5미크론 |
| 스레드 옵션 | G / Rc / NPT |
| 본체 사이즈 | 교류1000, AC2000, AC3000, AC4000, AC5000 |
| 시리즈 | AW | 교류 | BR | BFC |
|---|---|---|---|---|
| 2000 시리즈 | 1/8 | 1/8 | 1/4 | 1/4 |
| 3000 시리즈 | 1/4 | 1/4 | - | - |
모듈식 구조는 장비 유지 관리에 있어 확실한 이점을 제공합니다. 필터 카트리지가 막히거나 보울 구성 요소가 손상된 경우 유지 관리 직원은 전체 FRL 조합을 교체하는 대신 고장난 단일 모듈만 교체합니다. 이를 통해 예비 부품 재고 비용이 절감되고 수리 주기 중 장비 가동 중단 시간이 단축됩니다.
올바른 설치는 SMC 유형 AC FRL 장치의 서비스 수명과 성능에 직접적인 영향을 미칩니다. 작업자는 공압 파이프라인에 장착하기 전에 모든 단계를 읽어야 합니다.
SMC 유형 AC FRL 장치를 거꾸로 설치하거나 공기 흐름 방향을 반대로 설치하지 마십시오. 시스템에 압력을 가한 후 모든 스레드 연결부에 공기 누출이 있는지 확인하십시오. 폴리카보네이트 보울에 강한 충격을 가하지 마세요. 보울 재료를 손상시킬 수 있는 강한 화학 물질이 튀는 환경을 피하십시오.
SMC 유형 AC FRL 장치는 공압 자동화에 의존하는 산업 전반에 걸쳐 널리 배포됩니다. 실린더, 에어 그리퍼, 공압 슬라이드 또는 에어 밸브를 구동하는 모든 압축 공기 시스템에는 프런트 엔드에서 공기 준비가 필요합니다.
기계 통합업체는 표준화된 공압 스테이션을 위해 SMC 유형 AC FRL 장치를 선택하는 경우가 많습니다. 일관된 치수와 인터페이스 표준은 반복되는 기계 설계 작업을 단순화합니다. 유지 관리 팀은 또한 여러 생산 기계에 대한 일상적인 검사를 위한 친숙한 구성 요소 레이아웃의 이점을 누릴 수 있습니다.
정기적인 유지 관리를 통해 SMC 유형 AC FRL 장치의 갑작스러운 고장을 방지하고 다운스트림 공압 장치를 보호합니다. 운영 시간과 주변 먼지 수준을 기준으로 고정된 검사 일정을 만듭니다.
투명한 그릇을 육안으로 확인하십시오. 습도가 높은 작업 조건에서는 매일 필터 용기에 쌓인 물을 배수하십시오. 윤활기 보울 내부의 오일 레벨을 확인하고 레벨이 최소선 아래로 떨어지면 공압 오일을 보충하십시오. 파이프라인 연결부에서 공기 누출이 있는지 듣고 관찰하십시오.
기계 작동 중에 배출구 압력 판독값이 안정적으로 유지되는지 확인하십시오. 오일 미스트 적하 속도를 확인하고 오일 공급 속도가 비정상적이면 재보정하십시오. 그릇 표면에 긁힘, 균열 또는 화학적 침식 흔적이 있는지 검사하십시오. 공기압 하에서 파열 위험을 방지하기 위해 균열이 나타나면 즉시 용기를 교체하십시오.
필터 카트리지를 정기적으로 교체하십시오. 먼지가 많은 환경에서는 더 짧은 교체 간격이 필요합니다. 레귤레이터 또는 윤활기 조인트에서 공기 누출이 발생하면 고무 씰링 부품을 교체하십시오. 유지보수 작업을 위해 분해하기 전에 항상 전체 공압 시스템의 압력을 낮추십시오.
