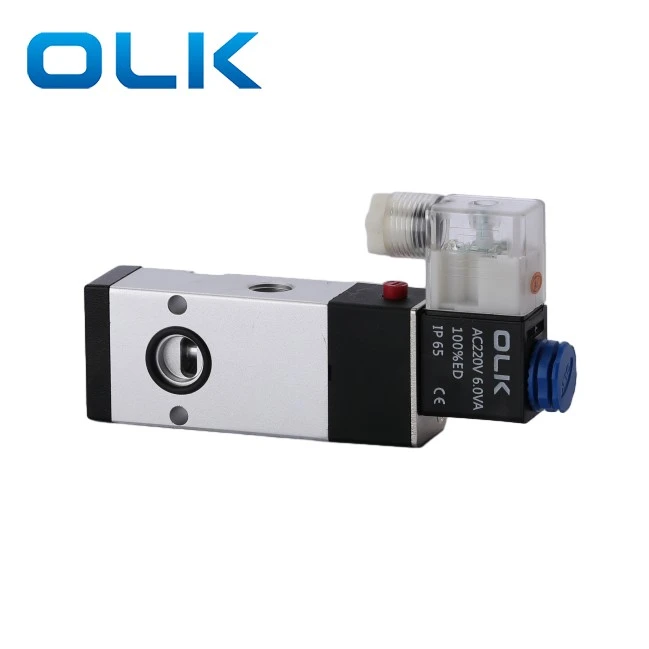

5 웨이 4N310-08 플레이트 솔레노이드 밸브

OLK 2 Position 5 Way 4N310-08 플레이트 솔레노이드 밸브 스레드는 G1/4 포트 크기입니다.

5 Way 4N310-08은 특히 고주파 스위칭 시나리오에 적합한 공구 클램핑 실린더 시스템을위한 것이며 CNC 공작 기계 및 가공 센터와 같은 자동화 장비에 전용됩니다.

5 웨이 4N310-08 플레이트 솔레노이드 밸브 제품 기능 ：

나이프 실린더/클램핑 실린더 전용 설계

뒷면의 공기 통풍구, 소형 구조

선택적 전압 : AC220V / DC24V

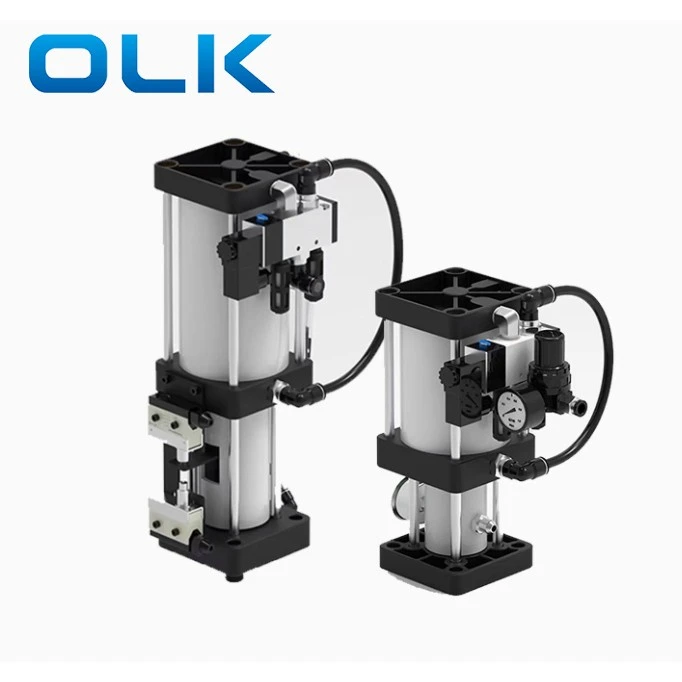

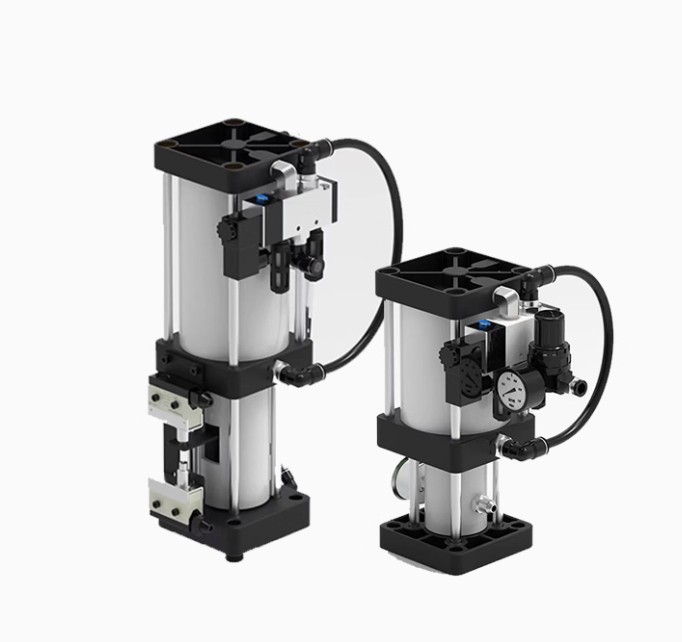

도구 릴리스 실린더 (TRC) 개요

공구 릴리즈 실린더는 CNC 머신 스핀들에 특별히 사용되어 도구를 해제합니다. 이 실린더는 "액체에서의 동일한 압력 전달"의 원리를 사용하여 소형 공기압이 CNC 스핀들에서 공구를 방출하는 데 필요한 큰 힘을 생성 할 수 있습니다. 실린더는 공기 실린더, 5 방향 2 위치 4N310 솔레노이드 밸브, 오일 저장소 및 마이크로 스위치로 구성됩니다.

도구 릴리스 실린더 설치 노트

수직 스핀들의 경우 브래킷으로 실린더를 고정하고 스핀들 박스 위에 세로로 설치하십시오.

수평 스핀들의 경우 오일 컵을 수직으로 유지하십시오.

오일 컵은 공기가 실린더에서 탈출 할 수 있도록 위로 향해야합니다.

도구 릴리스 실린더 설치 단계

기계 전원 (패널 및 캐비닛) 및 공기 공급 장치를 끄십시오.

스핀들 박스 커버를 제거하십시오. 솔레노이드 밸브에서 에어 튜브를 분리하십시오.

솔레노이드 코일의 플라스틱 너트를 풀었습니다 (제대로 표시되지 않는 한 와이어를 제거하지 마십시오).

상단 및 하단 제한 스위치에서 와이어를 분리하십시오 (신중하게 표시).

오래된 실린더를 제거하십시오.

새 실린더를 설치하고 나사로 고정하십시오.

와이어와 에어 튜브를 다시 연결하십시오. 확실하게 하다:

상단 제한 스위치를 누릅니다.

하단 제한 스위치는 올바르게 조정됩니다 (공구 잡지가있는 기계의 경우 안전에 중요합니다).

설치 후 도구로 테스트하십시오. 도구 릴리스 및 클램프를 점검하십시오. 도구 잡지가있는 기계의 경우 테스트 도구 변경.

도구 릴리스 실린더 사용 예방 조치

· 실린더는 수직 또는 수평으로 설치할 수 있습니다. 수평의 경우 오일 컵이 위로 향해야합니다.

· 공기 공급은 깨끗하고 건조해야하며 최소 6kgf/cm² 이상 압력이 있어야합니다.

· 컵의 오일 레벨 : 최소 1/5, 최대 4/5.

· 설치 중에 4N310 솔레노이드 전압 및 공기 압력을 확인하십시오.

FAQ

4N310은 무엇에 사용됩니까?

4N310은 공구 방출 실린더에 사용됩니다.

AC 대 DC 코일?

AC는 가계 권력을위한 것입니다. DC는 직류입니다.

연결 구멍 아래의 버튼은 무엇입니까?

배기 포트를 수동으로 전환합니다.

설치 팁?

공기 회로에 흙이 들어오는 것을 피하기 위해 파이프와 연결을 깨끗하게하십시오.

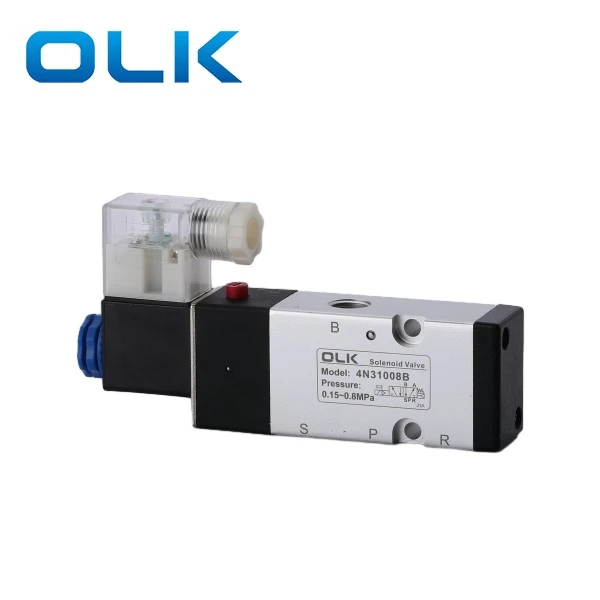

4N310-08 포트 크기는 무엇입니까?

입구, 출구, 배기 : G1/4 스레드; 측면 배기 구멍 직경 : 19 mm.
