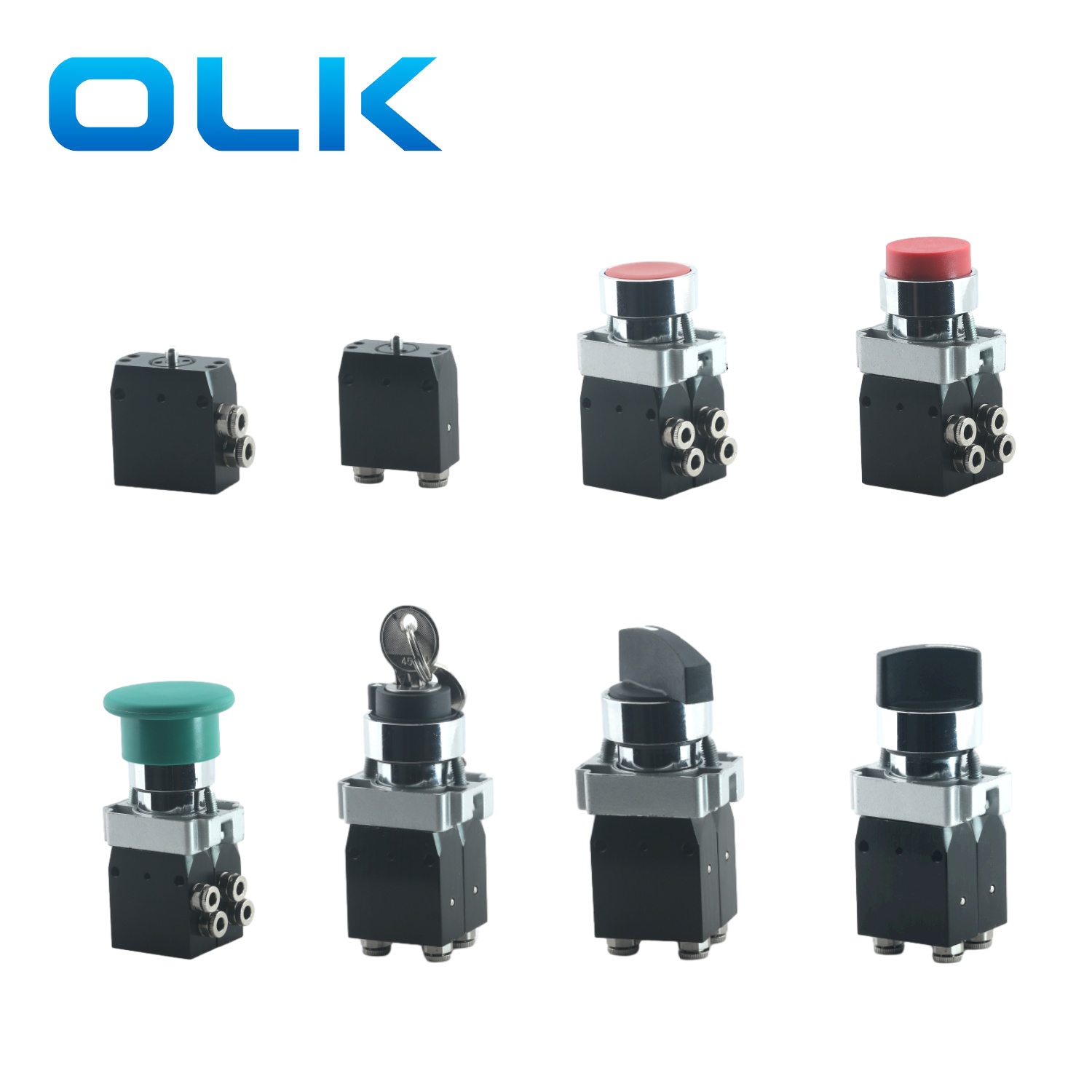

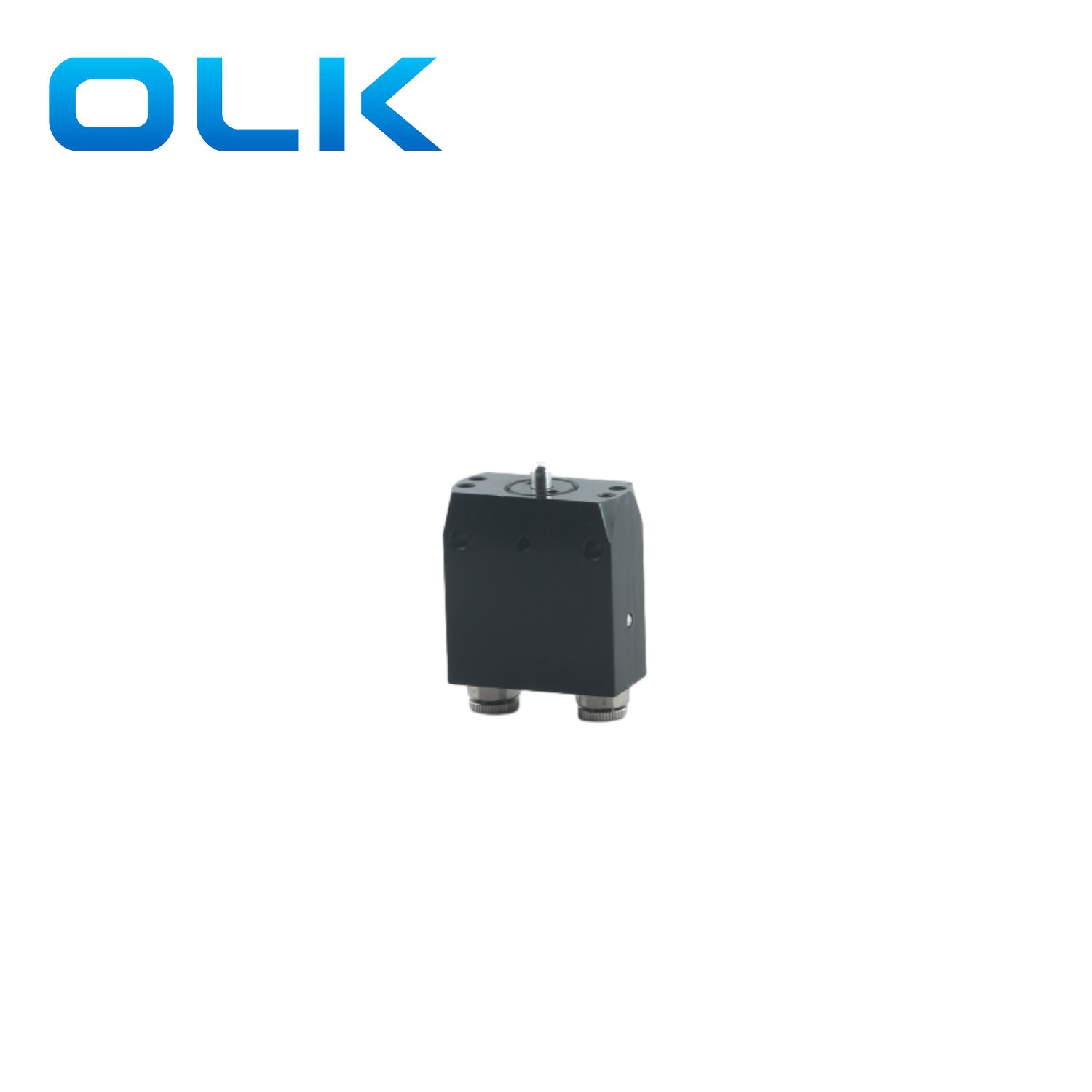

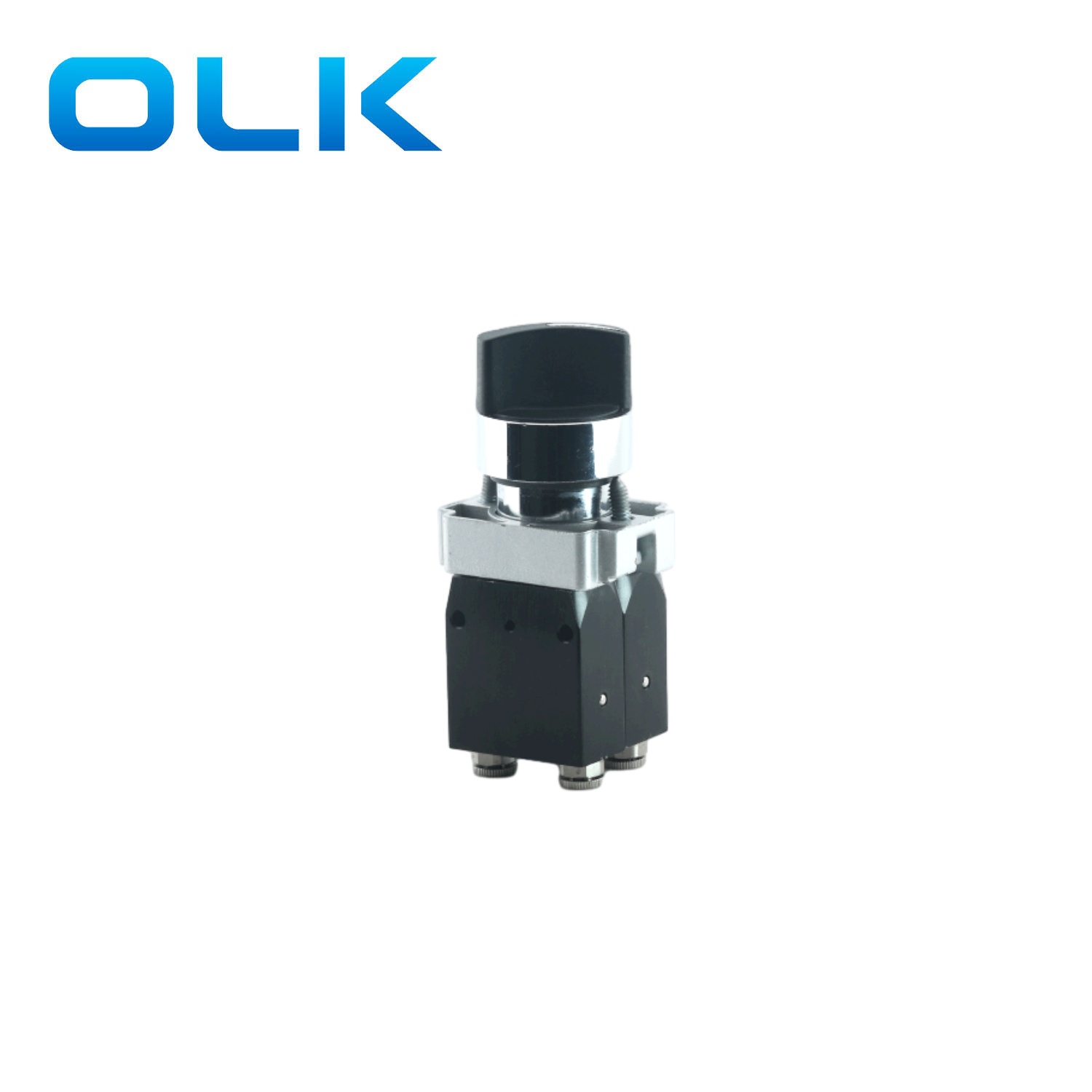

OULEIKAI (OLK) 104 시리즈 마이크로 푸시 버튼 밸브는 정밀성과 효율성을 위해 설계된 컴팩트 한 3/2 공압 기계 밸브입니다. 문이나 창문을 열고 닫는 것처럼 무언가가 움직이고 있는지 또는 기계 내부로 이동하는 부품을 감지하는 데 종종 사용됩니다. 3 방향 및 2 방향 밸브는 NO 또는 NC 버전으로 제공됩니다. 다양한 버튼 스위치가있는 Series M104 밸브를 선택할 수 있습니다. Besides는 긴 암 스위치, 단락 스위치 및 키 스위치에서 세 가지 위치를 선택할 수 있습니다.
가벼운 알루미늄 합금 몸체는 매끄럽고 현대적인 디자인을 유지하면서 내구성을 보장합니다.

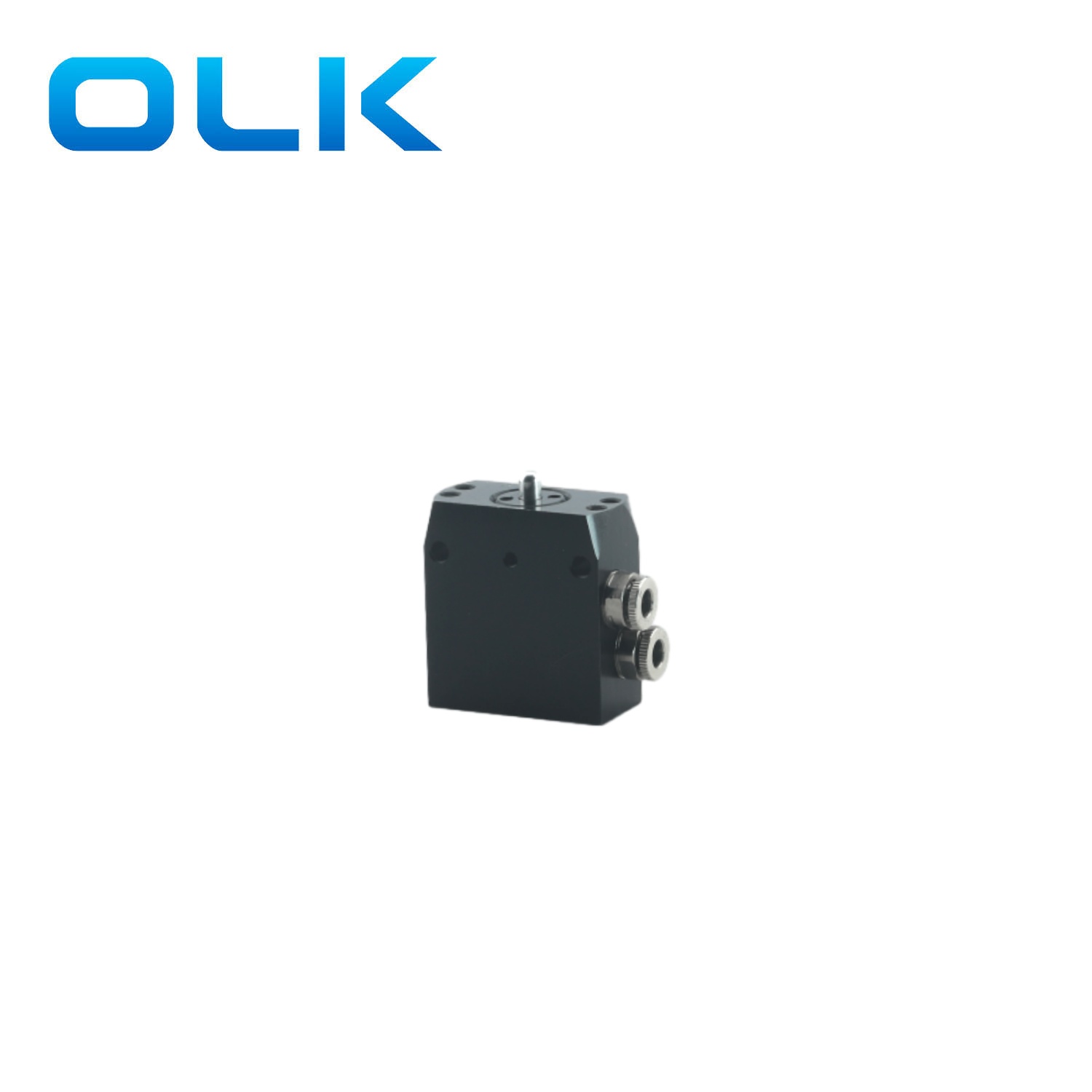

3 웨이 104 시리즈 마이크로 푸시 버튼 밸브는 측면 포트와 하단 포트의 두 가지 구성으로 제공되며 다양한 응용 프로그램에 적합한 유연한 설치 옵션을 제공합니다.
편의를 위해 내장 된 푸시 투 연결 피팅은 빠르고 번거롭지 않은 튜브 연결을 허용하여 추가 어댑터 또는 피팅이 필요하지 않습니다. 104 시리즈 기계식 밸브로 원활하고 효율적인 공압 솔루션을 경험하십시오!

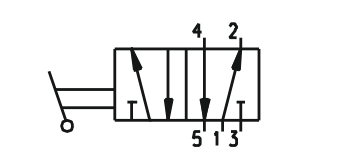

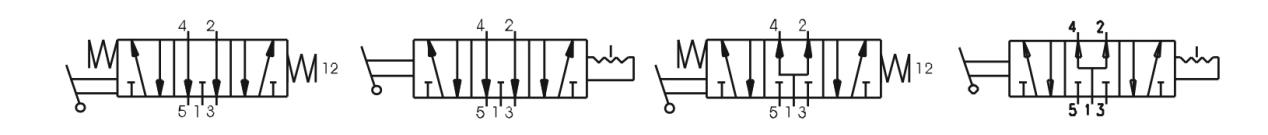

시리즈 M104 기호 :
|
주문 코드 |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
모델: |
포트 수 |
액추에이터 유형 |
버튼 색상 |
포트 유형 |
기능 |
|||||
|
104 시리즈 마이크로 밸브 |
22 : 2 위치 2 웨이 |
공백 : 기본 유형 |
1 : 빨간색 |
L : 측면 포트 |
년도 |
|||||
|
32 : 2 위치 3 웨이 |
623 : 플랫 버튼 유형 |
2 : 검은 색 |
P : 하단 포트 |
C : NC |
||||||
|
623 : 볼록 버튼 유형 |
3 : 녹색 |
|||||||||
|
625 : 버섯 버튼 유형 |
4 : 노란색 |
|||||||||
|
627 : 긴 팔 스위치 |
||||||||||
|
628 : 키 스위치 유형 |
||||||||||
|
630 : 짧은 팔 스위치 |
||||||||||
| 주문 코드 | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| 모델: | 포트 수 | 액추에이터 유형 | 버튼 색상 | 포트 유형 | ||||
| 104 시리즈 마이크로 밸브 | 52 : 2 위치 5 웨이 | 공백 : 기본 유형 | 1 : 빨간색 | L : 측면 포트 | ||||
| 622 : 플랫 버튼 유형 | 2 : 검은 색 | P : 하단 포트 | ||||||
| 623 : 볼록 버튼 유형 | 3 : 녹색 | |||||||
| 625 : 버섯 버튼 유형 | 4 : 노란색 | |||||||
| 627 : 긴 팔 스위치 | ||||||||
| 628 : 키 스위치 유형 | ||||||||
| 630 : 짧은 팔 스위치 | ||||||||
| 주문 코드 | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| 모델: | 포트 수 | 유형 | 액추에이터 유형 | 포트 유형 | ||||||
| 104 시리즈 마이크로 밸브 | 53 : 3 위치 5 웨이 | 32 : 배기 센터 | 627 : 긴 팔 스위치 | 0 : 3 위치 순간 | L : 측면 포트 | |||||
| 33 : 압력 센터 | 628 : 키 스위치 유형 | 1 : 3 위치 유지 스위치 | P : 하단 포트 | |||||||
| 630 : 짧은 팔 스위치 | ||||||||||
시리즈 104 마이크로 푸시 버튼 밸브 일반 매개 변수
|
작동 매체 |
공기 (40μm 이상의 필터를 통해 필터링) |
|
기능 |
아니요, NC |
|
효과적인 오리피스 |
φ2.5 |
|
커넥터 |
커넥터의 4mm 푸시 |
|
포트 직경 |
G1/8 |
|
위치 수 |
2/2 웨이 또는 3/2 웨이 |
|
표준 유속 NL/분 |
90nl/분 |
|
최대 작업 압력 |
10 바 |
|
작업 온도 ° C |
‘-5 ~ 70 ∼ |
|
신체 재료 |
알루미늄 합금 |
|

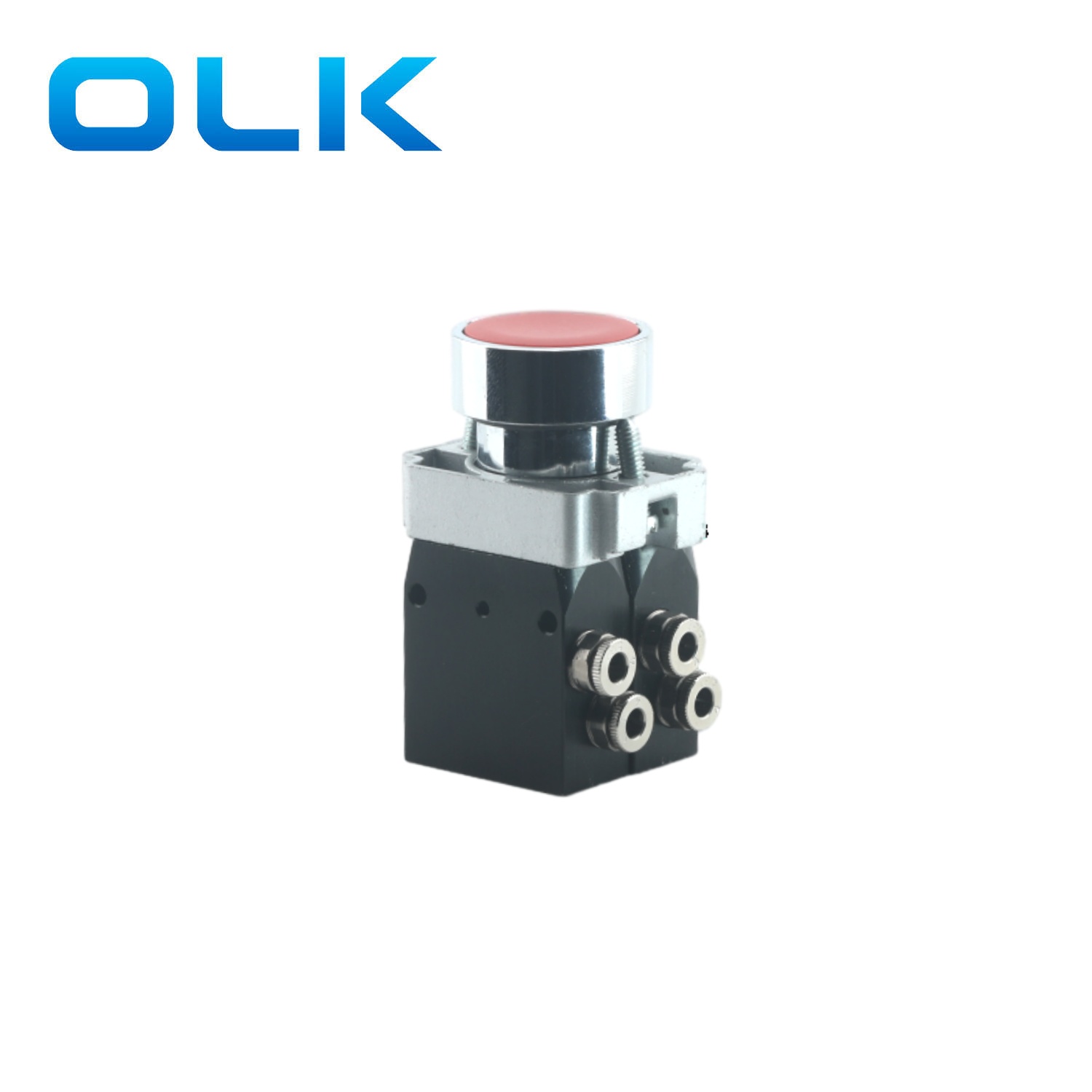

M104 밸브 - 버튼 유형에 대한 주문 요약 |
||
|
622 : 플랫 버튼 유형 |
M104. 622. 1 |
1 : 빨간색 |
|
M104. 622. 2 |
2 : 검은 색 |
|
|
M104. 622. 3 |
3 : 녹색 |
|
|
M104. 622. 4 |
4. 히아로 |
|
|

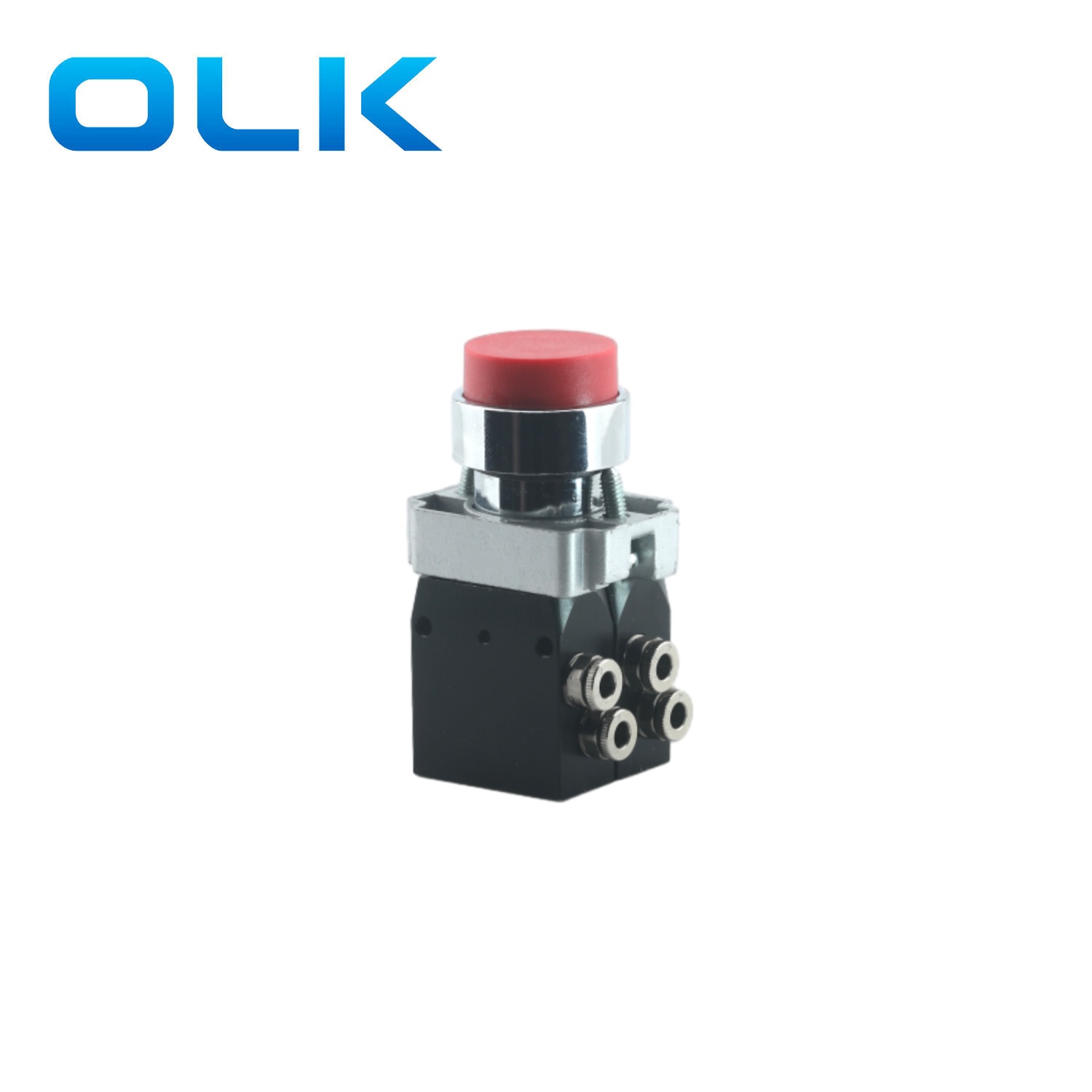

623 : 볼록 버튼 유형 |
M104. 623. 1 |
1 : 빨간색 |
|
M104. 623. 2 |
2 : 검은 색 |
|
|
M104. 623. 3 |
3 : 녹색 |
|
|
M104. 623. 4 |
4. 히아로 |
|
|

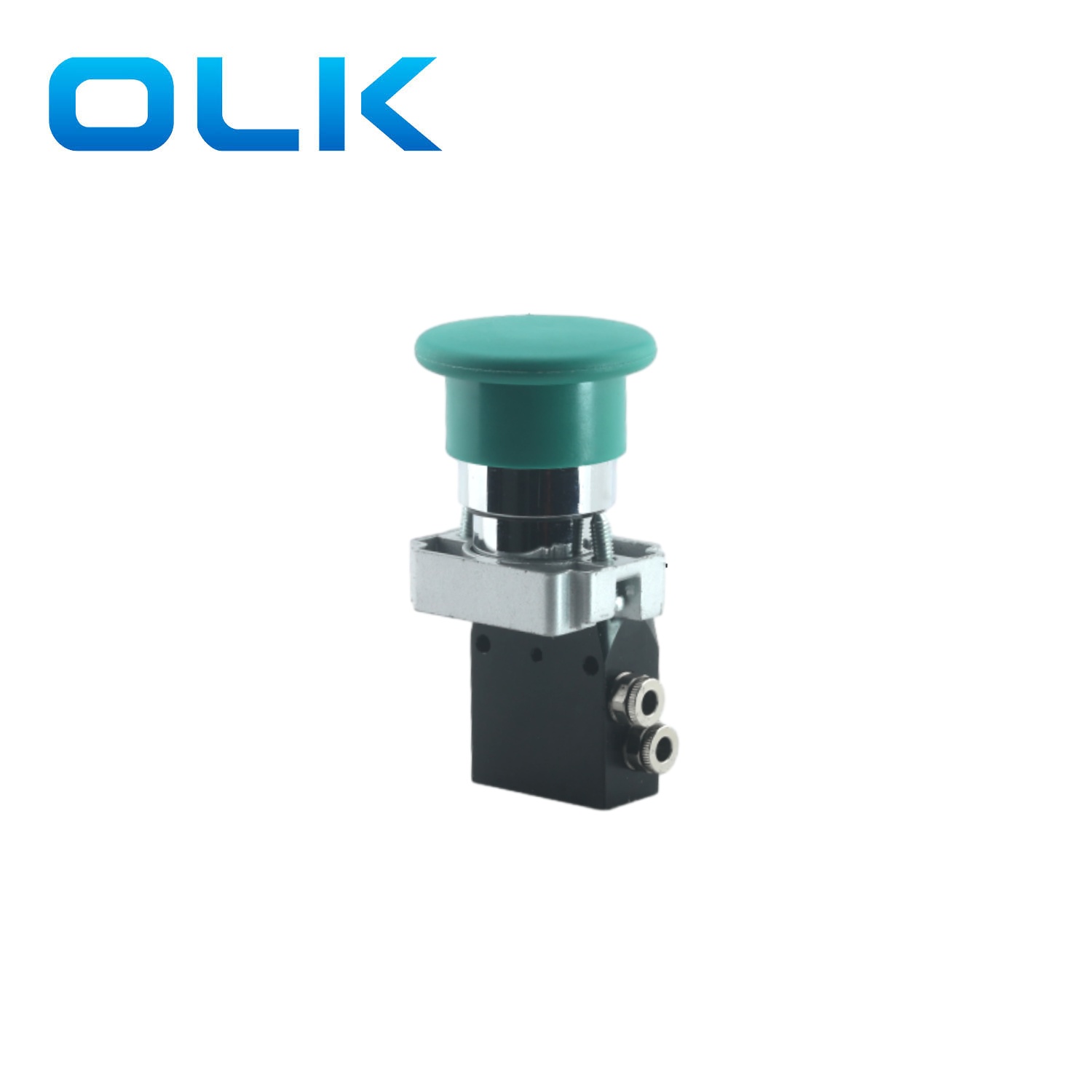

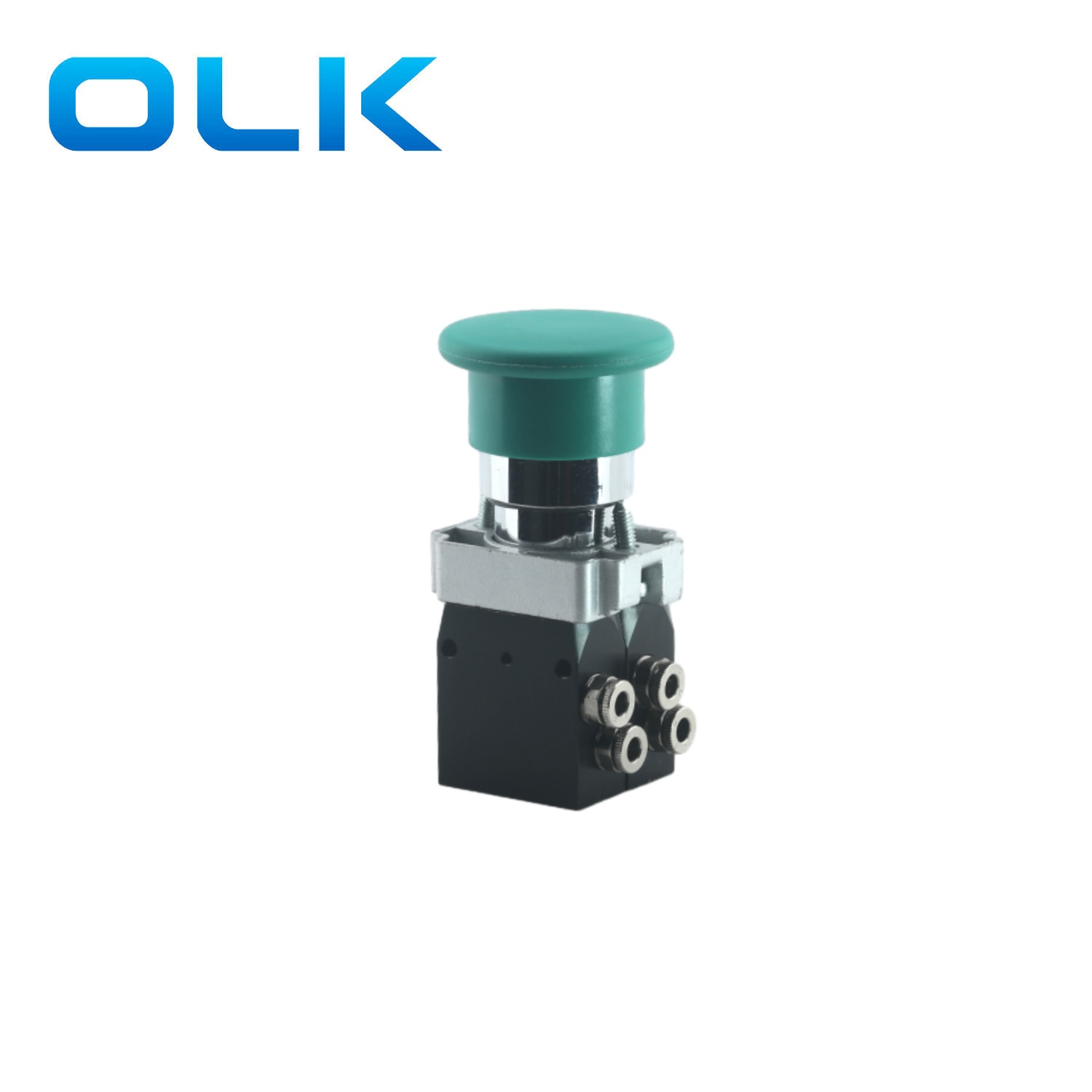

625 : 버섯 버튼 유형 |
M104. 625 |
|
|
627 : 긴 팔 스위치 |
M104. 627 |
2 위치는 스위치를 유지했습니다 |
|
M104. 627.0 |
0 : 3 위치 순간 |
|
|
M104. 627.1 |
1 : 3 위치 유지 스위치 |
|
|

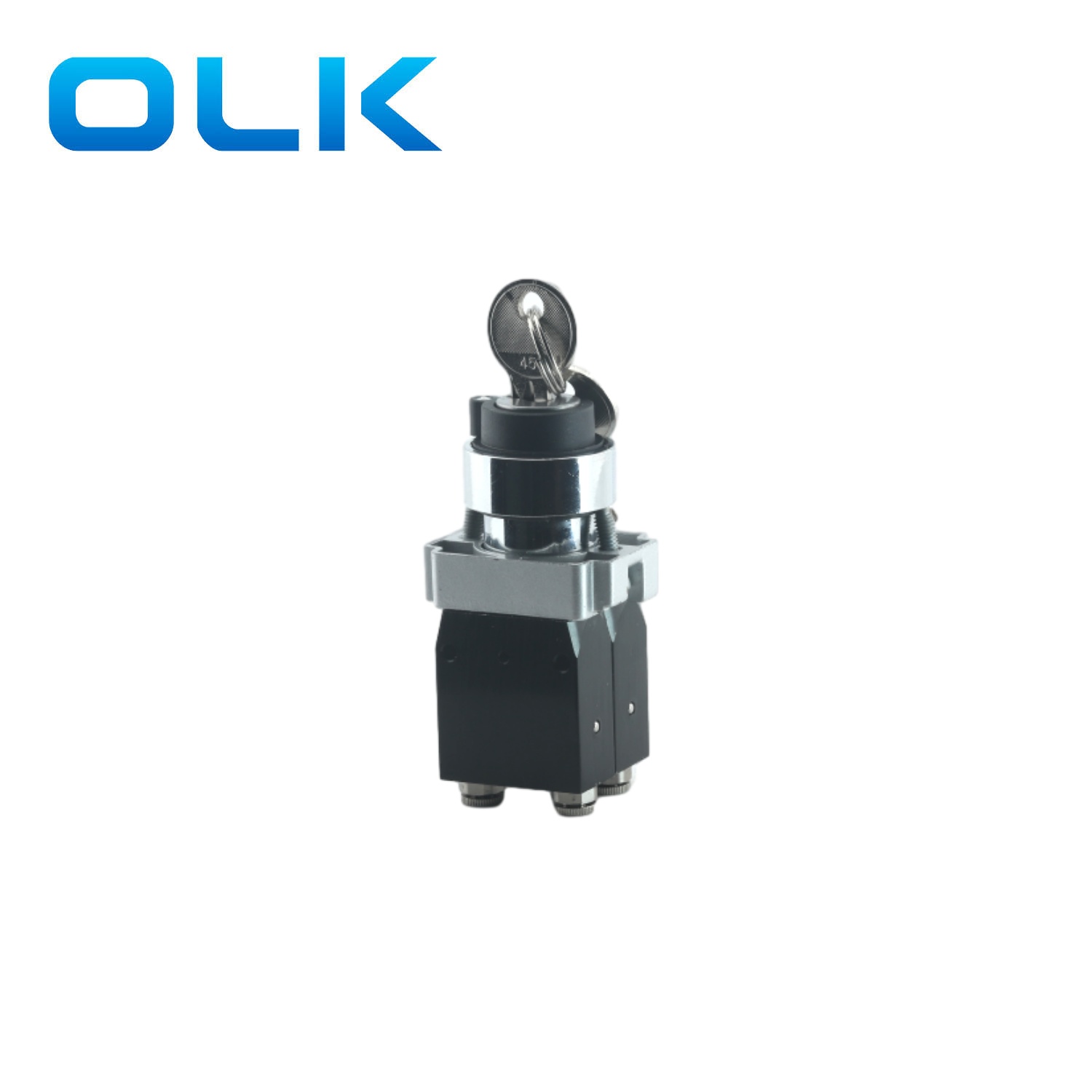

628 : 키 스위치 유형 |
M104.628 |
2 위치는 스위치를 유지했습니다 |
|
M104.628.0 |
0 : 3 위치 순간 |
|
|
M104.628.1 |
1 : 3 위치 유지 스위치 |
|
|

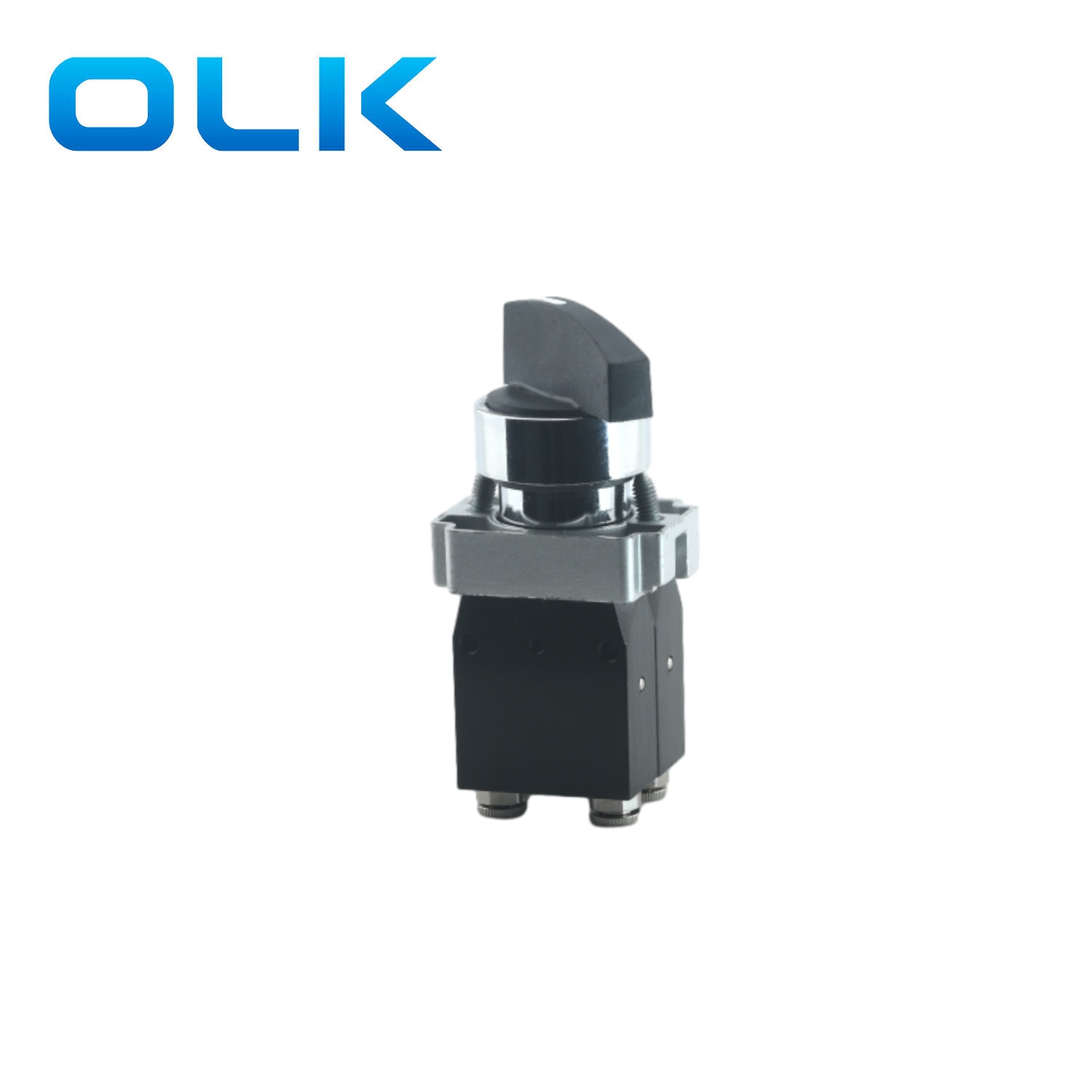

630 : 짧은 팔 스위치 |
M104.630 |
2 위치는 스위치를 유지했습니다 |
|
M104.630.0 |
0 : 3 위치 순간 |
|
|
M104.630.1 |
1 : 3 위치 유지 스위치 |
|
|
장착 패널 |
M104.00 |
|
