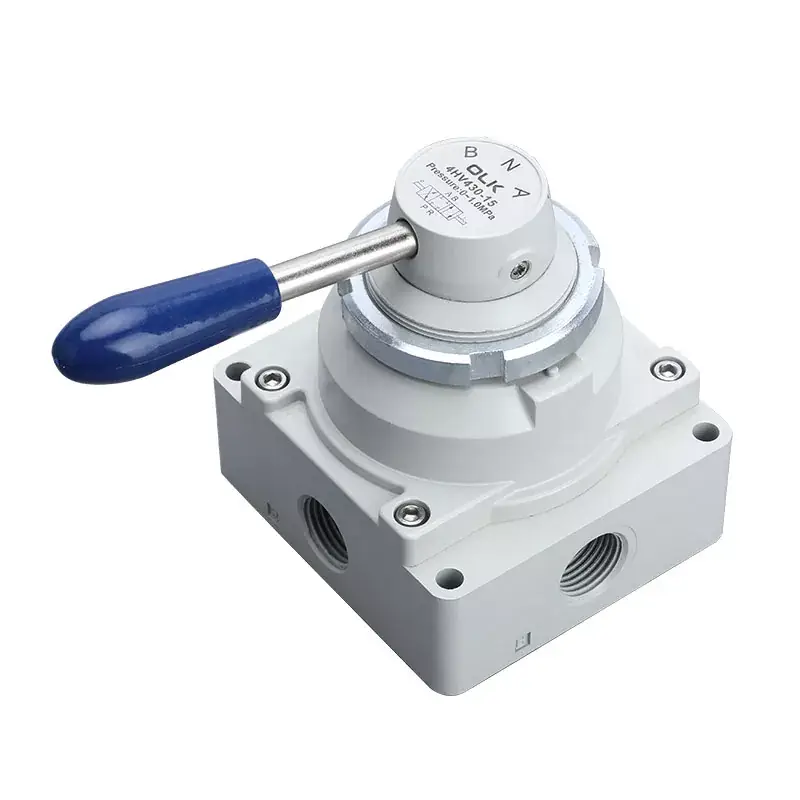

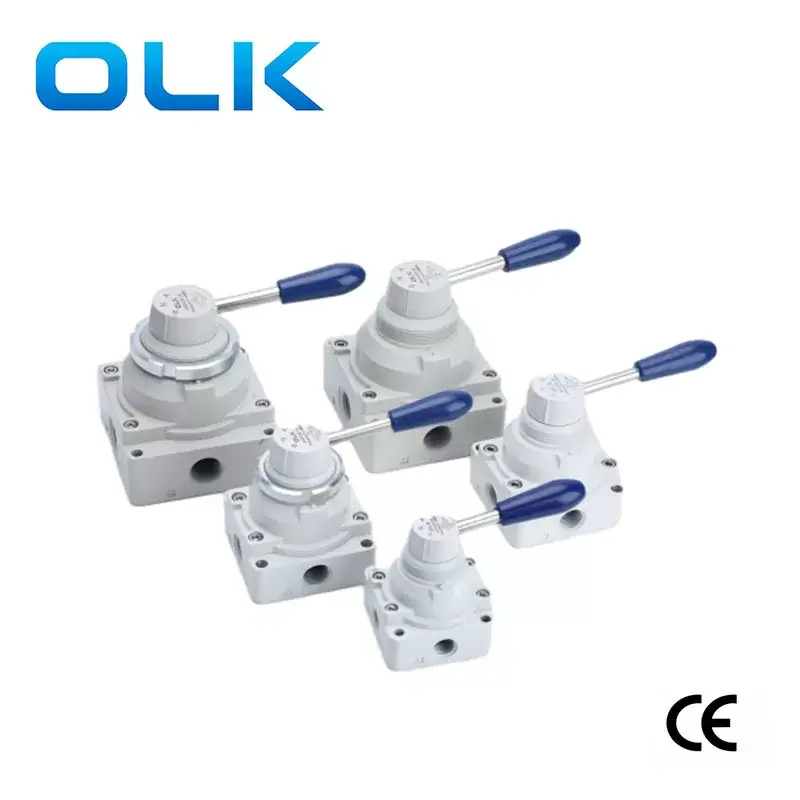

Ouleikai(OLK) 4HV 시리즈 2방향 4포트/3방향 4포트 수동 밸브는 수동 레버를 회전시켜 전환되므로 촉감이 좋고 부드러운 작동을 제공합니다.
4HV 수동식 밸브는 유효 흐름 면적이 크고 압력 손실이 낮아 유체 전달 중 에너지 소비를 줄이고 효율성을 높이는 데 도움이 됩니다. 또한 사용자가 선택할 수 있는 두 가지 설치 유형(패널 설치용 장착 너트가 포함된 패널 설치 및 하단 설치)을 제공합니다.
전반적으로 Ouleikai(OLK) 4HV 수동 밸브는 다양한 산업 분야에서 널리 사용되는 고성능 및 사용자 친화적인 제어 밸브입니다. 4HV 수동밸브에 대한 보다 자세한 내용은 관련 제품 매뉴얼을 참고하시거나 전문 기술직원과 상담하시는 것을 권장합니다.
1. 좋은 촉감과 정확한 포지셔닝으로 부드럽고 가벼운 회전:
2. 낮은 압력 손실로 큰 유효 흐름 영역;
3. 큰 유효 흐름 영역;

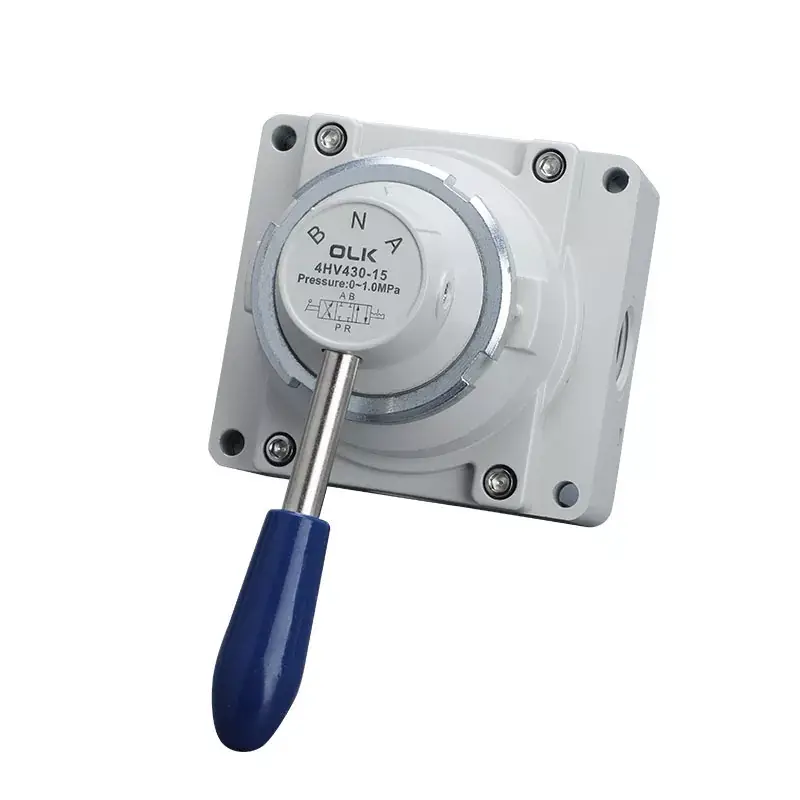

4. 패널 설치와 하단 설치의 두 가지 설치 방법을 사용할 수 있습니다. 패널 설치에는 장착 너트가 함께 제공됩니다.
|
주문 코드 |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
모델 |
시리즈 |
위치 |
|
접속구경 |
설치 유형: |
|
4HV:4HV 시리즈 수동 수동 회전 밸브 |
2:200 시리즈 |
24:2/4 포트 |
|
06:PT1/8 |
공백 |
|
|
3:300 시리즈 |
34:3/4 포트 |
|
08:PT1/4 |
S:패널 장착(밸브 너트 포함) |
|
|
4:400 시리즈 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
작동 매체 |
공기(40μm 이상의 필터를 통해 필터링됨) |
|
행동 |
핸드 컨트롤 |
|
윤활 |
불필요한 |
|
사용 압력 범위 MPa(psi) |
0∼1.0(~145) |
|
압력 저항 보장 |
1.5MPa(215psi) |
|
작동 온도 °C |
-20∼70 |
|
모델 |
포트 직경 |

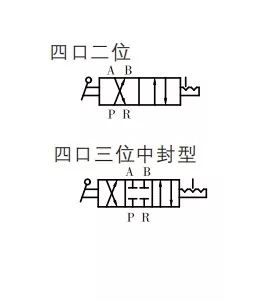

직위 수 |
유효 단면적 mm²(CV 값) |
|
4HV210-06 |
PT1/8 |
2위치 4방향 |
14.0(0.78) |
|
4HV230-06 |
PT1/8 |
세 네 방향 |
14.0(0.78) |
|
4HV210-08 |
PT1/4 |
2위치 4방향 |
14.0(0.78) |
|
4HV230-08 |
PT1/4 |
세 네 방향 |
14.0(0.78) |
|
4HV310-08 |
PT1/4 |
2위치 4방향 |
30.0(1.67) |
|
4HV330-08 |
PT1/4 |
세 네 방향 |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2위치 4방향 |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
세 네 방향 |
33.0 (1.83) |
|
4시간410-15 |
PT1/2 |
2위치 4방향 |
88.0(4.89) |
|
4HV430-15 |
PT1/2 |
세 네 방향 |
88.0(4.89) |
|
4시간410-20 |
PT3/4 |
2위치 4방향 |
95.0(5.27) |
|
4HV430-20 |
PT3/4 |
세 네 방향 |
95.0(5.27) |
|

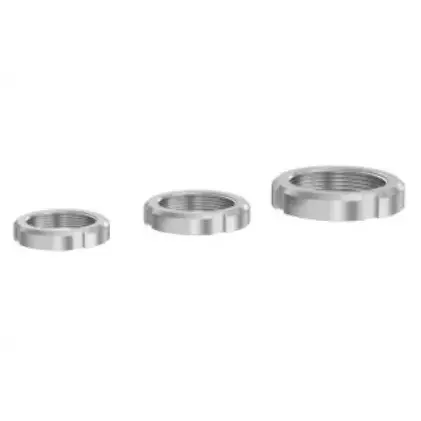

모델: |
실: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK 공압식 핸드 로터리 밸브 - 5개 모델 비교 |
|||||||||
|
사진 |
|
|
|
|
|
|
|
|
|
|
올크 모델 |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
위치 |
2 위치 4 방향 |
|
3위치 4방향 |
|
3위치 4방향 |
|
3위치 4방향 |
|
3위치 4방향 |
|
|
3위치 4방향 |
|
|
|
|
|
|
|
|
|
접속구경 |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
제품 특징 |
패널 장착 |
|
A: 사변형 인터페이스 B: 양면 인터페이스, 하단에 사운드 감쇠 기능 있음 |
|
|
|
|
|
공백: 한쪽에 구멍 1개 L: 반대편에 구멍 2개; D: 바닥에 구멍 4개; |
|
|
|
|
|
|
|
|
|
|
|
|
핸들 |
탈부착 가능한 손잡이 |
|
탈부착 가능한 손잡이 |
|
탈부착 가능한 손잡이 |
|
비분리형/플라스틱 손잡이 |
|
이동식 손잡이, 화상 방지 손잡이 |
|
|
|
|
|
|
|
|
|
|
|
|
베이스 치수 |
200 시리즈:62mm |
|
61.3mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV 핸드 컨트롤 밸브의 특징은 무엇입니까?

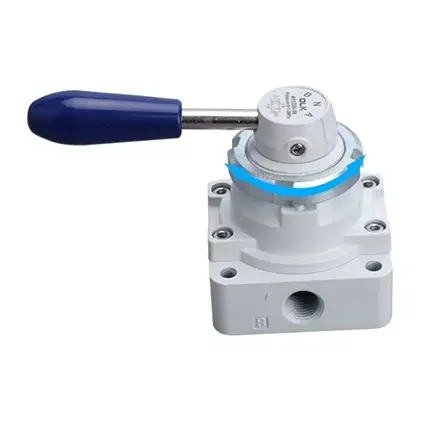

4HV 핸드 밸브는 패널 장착이 가능합니다.
4HV 수동 밸브에서는 몇 개의 위치를 선택할 수 있습니까?
2포지션 4웨이와 3포지션 4웨이 투타입을 선택할 수 있습니다.
