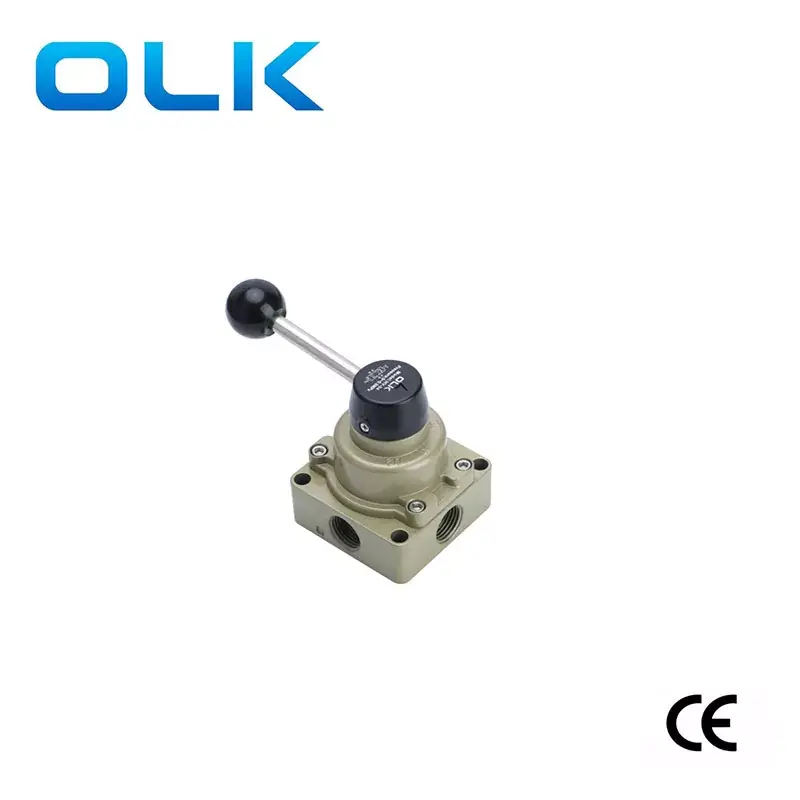

HV 시리즈 수동 회전 밸브 4방향

다음은 HV 시리즈 수동 회전 밸브 4방향에 대한 소개입니다. OLK는 HV 시리즈 수동 밸브에 대한 이해를 돕기 위해 노력하고 있습니다. 더 나은 미래를 함께 창조하기 위해 계속해서 협력할 신규 고객과 기존 고객을 환영합니다!

문의 보내기

제품 설명

OLK는 중국의 HV 시리즈 수동 회전 밸브 4방향 제조업체 및 공급업체입니다. Ouleikai(OLK) HV-02/03/04 시리즈 4방향 수동식 밸브는 알루미늄 합금 베이스와 표면 산화 처리된 하우징을 특징으로 하며 압력 하에서 탁월한 내마모성과 밀봉 특성을 제공합니다. 알루미늄 합금은 순수 알루미늄에 비해 우수한 물리적 특성을 가지고 있습니다. HV-02, HV-03, HV-04 수동 밸브의 차이점은 인터페이스 크기에 있습니다. 이 밸브에는 명확한 기어 표시가 있는 3개의 조정 가능한 기어가 있으며 다른 응용 분야 중에서 실린더 제어에 일반적으로 사용됩니다.

HV 시리즈 수동 회전 밸브 기어가 다르면 실린더 동작이 달라집니다.

02단으로 전환하면 B배기포트에서는 공기가 배출되고, A배기포트에서는 배기되며 실린더가 늘어납니다.

N 기어로 전환하면 A, B 배기 포트가 모두 닫히고 실린더가 중간에 멈춥니다.

01단 기어로 전환하면 A 배기 포트에서 공기가 배출되고 B 배기 포트에서 배기되며 실린더가 후퇴합니다.

HV-02 수동 밸브 기호:

HV 시리즈 수동 회전 밸브 4방향 표준 사양

모델	HV200A-02	HV230A-02	HV200B-02	HV230B-02
작동 매체	공기(40μm 이상의 필터망을 통한 여과)
액션 모드	핸드 컨트롤
포트 크기	입구=출구=PT1/4
압력 범위	0.15-0.8MPa(21-114PSI)
위치	2/4 포트	3/4 포트	2/4 포트	3/4 포트
워킹 압력	'-10-60℃
내압	1.5MPa(215psi)

OLK 공압식 핸드 로터리 밸브 - 5개 모델 비교
사진
올크 모델	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
위치	2 위치 4 방향	3위치 4방향	3위치 4방향	3위치 4방향	3위치 4방향
	3위치 4방향
접속구경	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
제품 특징	패널 장착	A: 사변형 인터페이스 B: 양면 인터페이스, 하단에 사운드 감쇠 기능 있음			공백: 한쪽에 구멍 1개 L: 반대편에 구멍 2개; D: 바닥에 구멍 4개;

핸들	탈부착 가능한 손잡이	탈부착 가능한 손잡이	탈부착 가능한 손잡이	비분리형/플라스틱 손잡이	이동식 손잡이, 화상 방지 손잡이

베이스 치수	200 시리즈:62mm 300 시리즈:74mm 400 시리즈:94mm	61.3mm	74mm	74mm	55mm
		HV200A			K34R6-8

		Hv200b			K34R6-8L

					K34R6-8D

모델	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
작동 매체	공기(40μm 이상의 필터망을 통한 여과)
액션 모드	핸드 컨트롤
포트 크기	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
압력 범위	0.15-0.8MPa(21-114PSI)
위치	2/4 포트	3/4 포트	2/4 포트	3/4 포트	2/4 포트	3/4 포트
워킹 압력	'-10-60℃
내압	1.5MPa(215psi)
