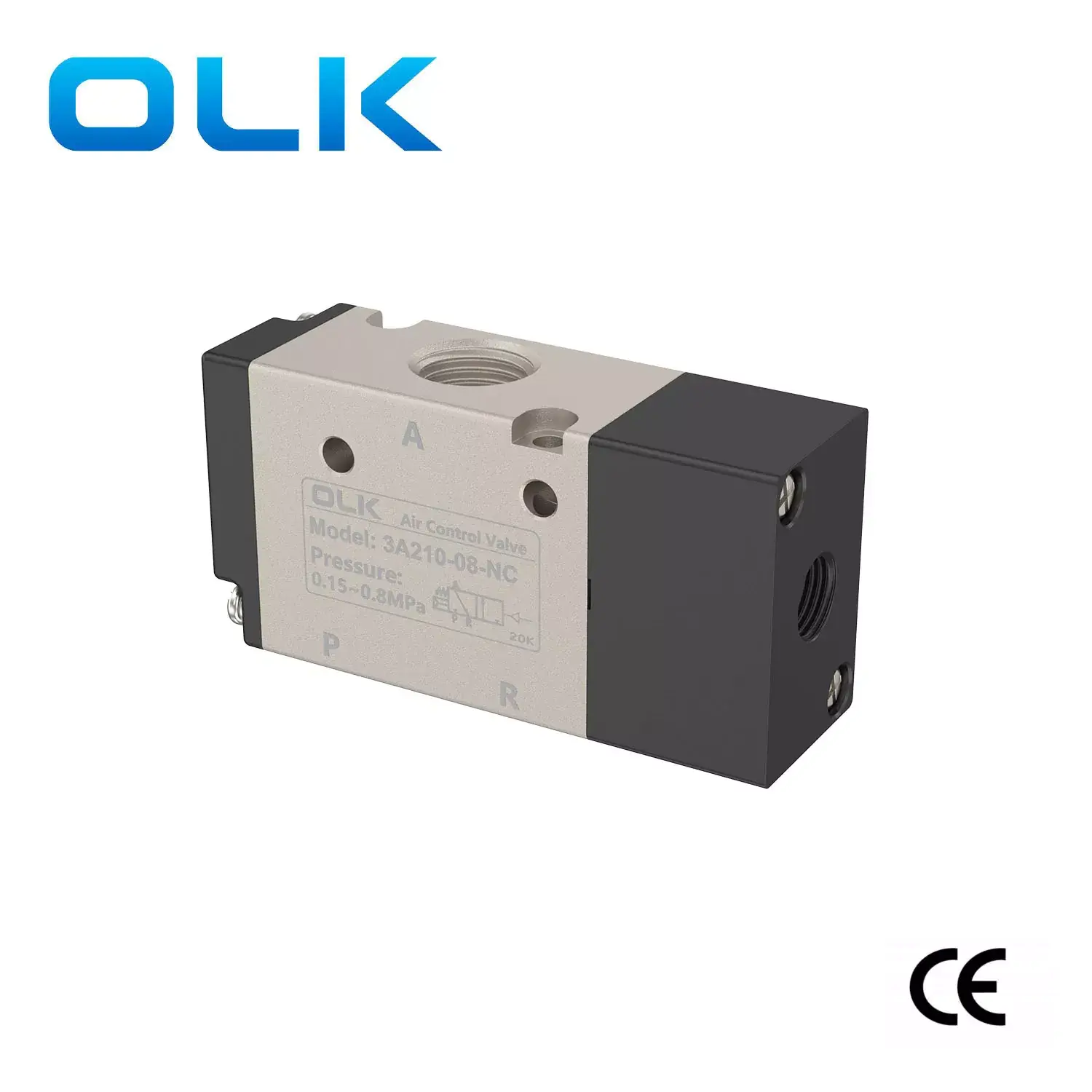

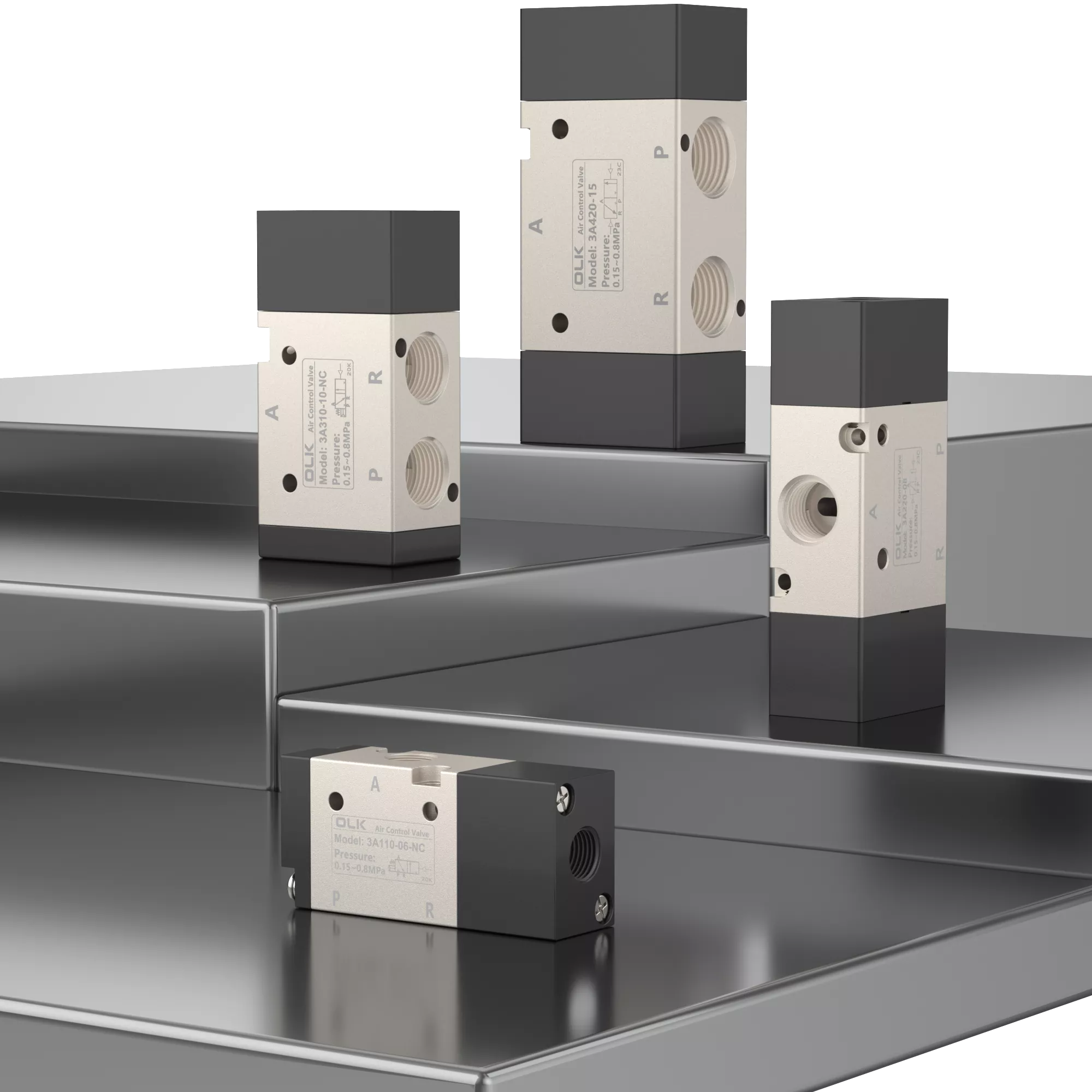

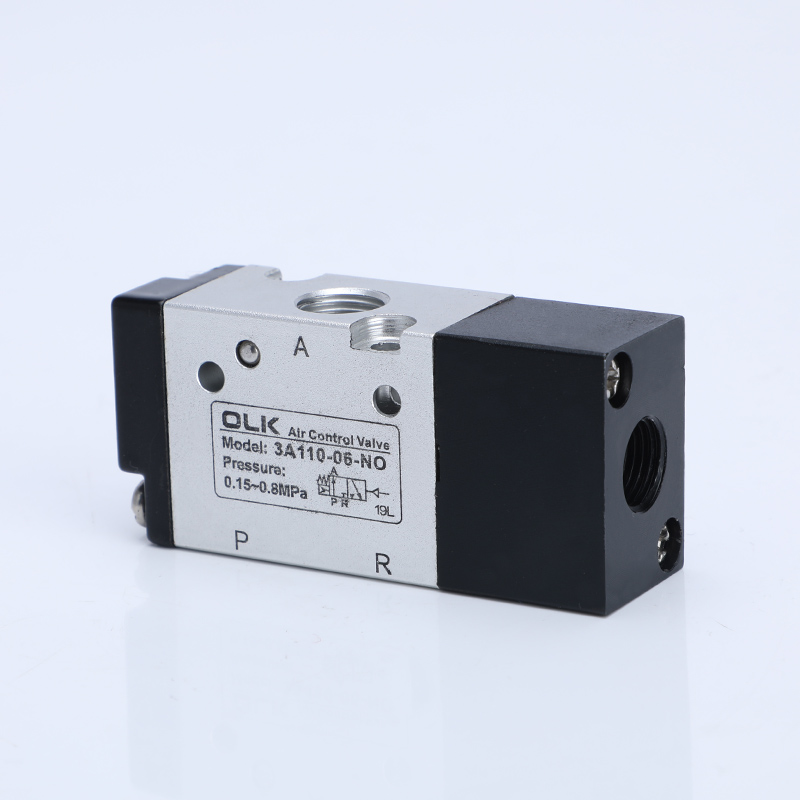

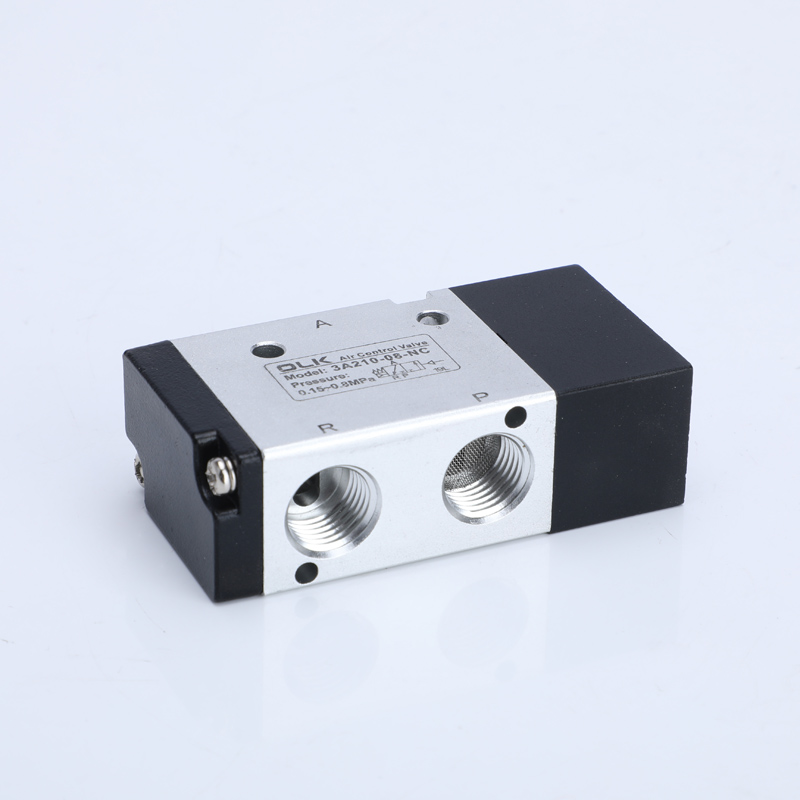

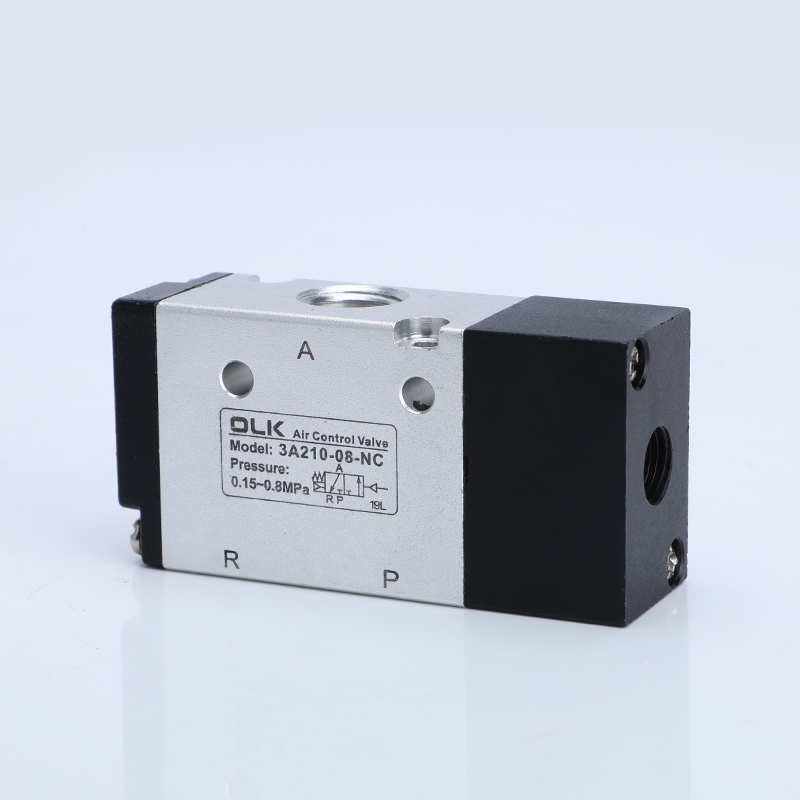

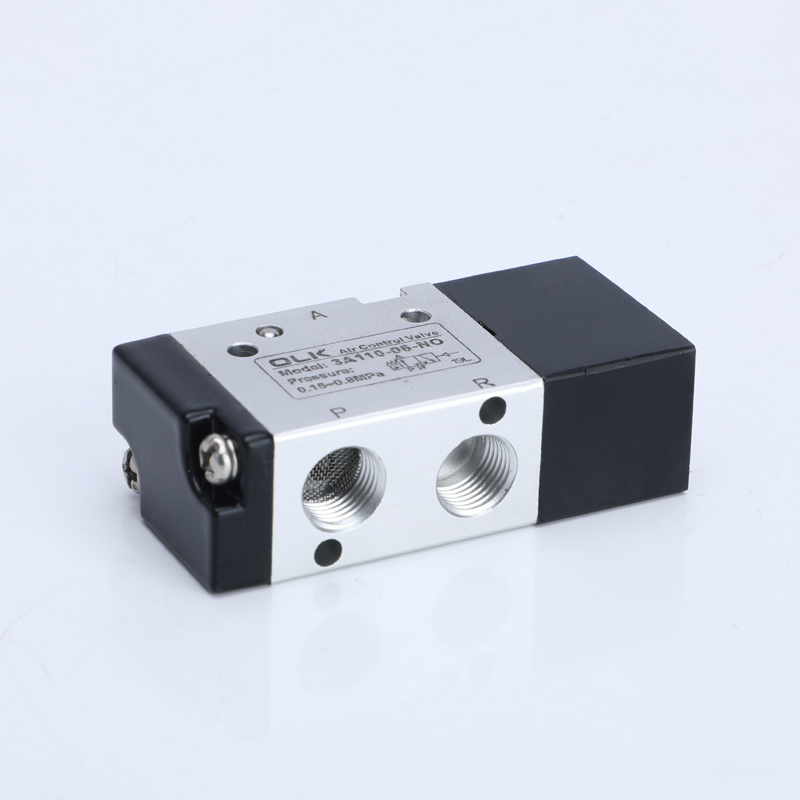

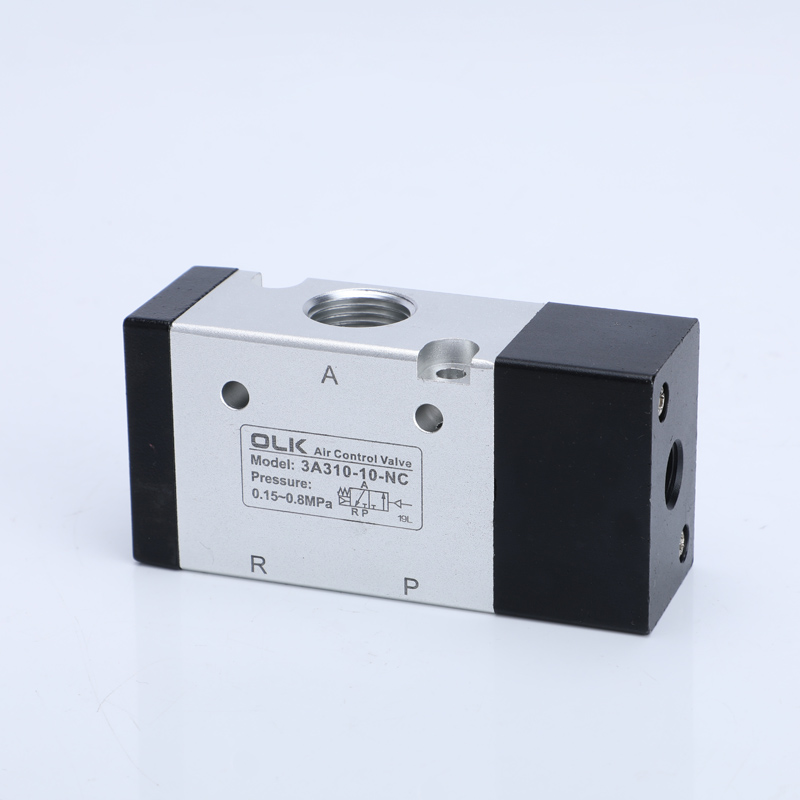

3A 시리즈 공기 제어 밸브 3방향 공압 제어 유체 방향 밸브는 공기를 작동 매체로 사용하기에 적합한 유체 방향 밸브입니다.
이 제품은 시동 공기압이 낮으며, 스프링 리셋 기능을 갖춘 단일 헤드 제어형과 위치 메모리 기능이 있는 듀얼 헤드 제어형이 있습니다.
내부 구멍은 특수 기술로 가공되어 마찰 저항이 낮고 오일 윤활이 필요 없으며 수명이 안정적이며 수명이 길다.
구조가 가볍고 설치가 용이합니다.
Ouleikai(OLK) 제조업체는 밸브의 다양한 표면 처리를 허용하는 맞춤형 밸브 본체 서비스를 제공합니다.
3A 시리즈 공기 제어 밸브 3방향 및 유량 제어 밸브는 포장 자동화 장비, 로봇 제어, 압축 공기 시스템 및 기타 분야에서 널리 사용됩니다.
상징:
주문 코드
3A
3
10
08
아니요
모델
암호
밸브 유형
포트 크기
연기 유형
3A:2 위치 3방향 밸브
1:100 시리즈
10: 단동
06:G1/8
아니오:평상시 개방
2:200 시리즈
20: 복동
08:G1/4
NC:평상시 닫힘
3:300 시리즈
10:G3/8

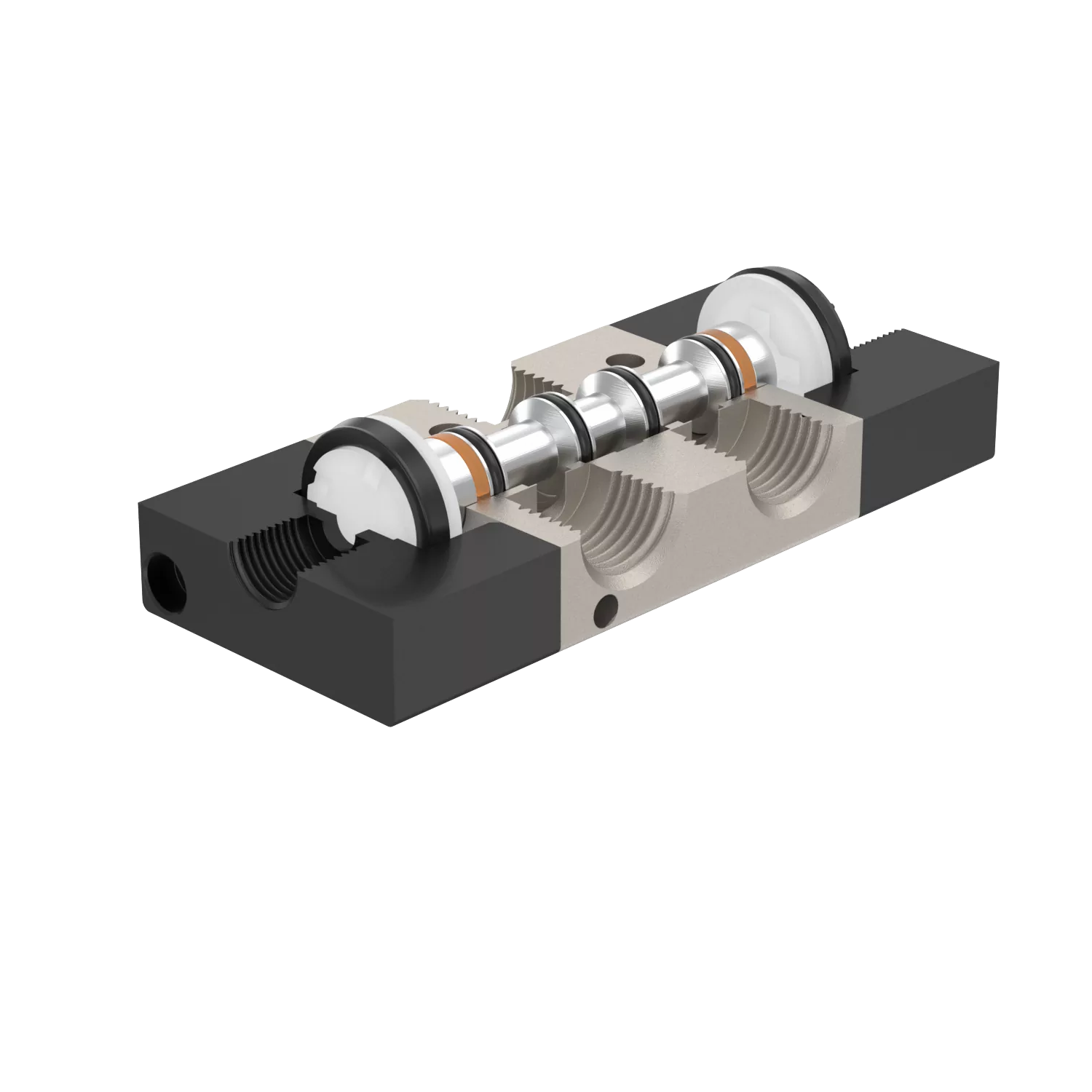

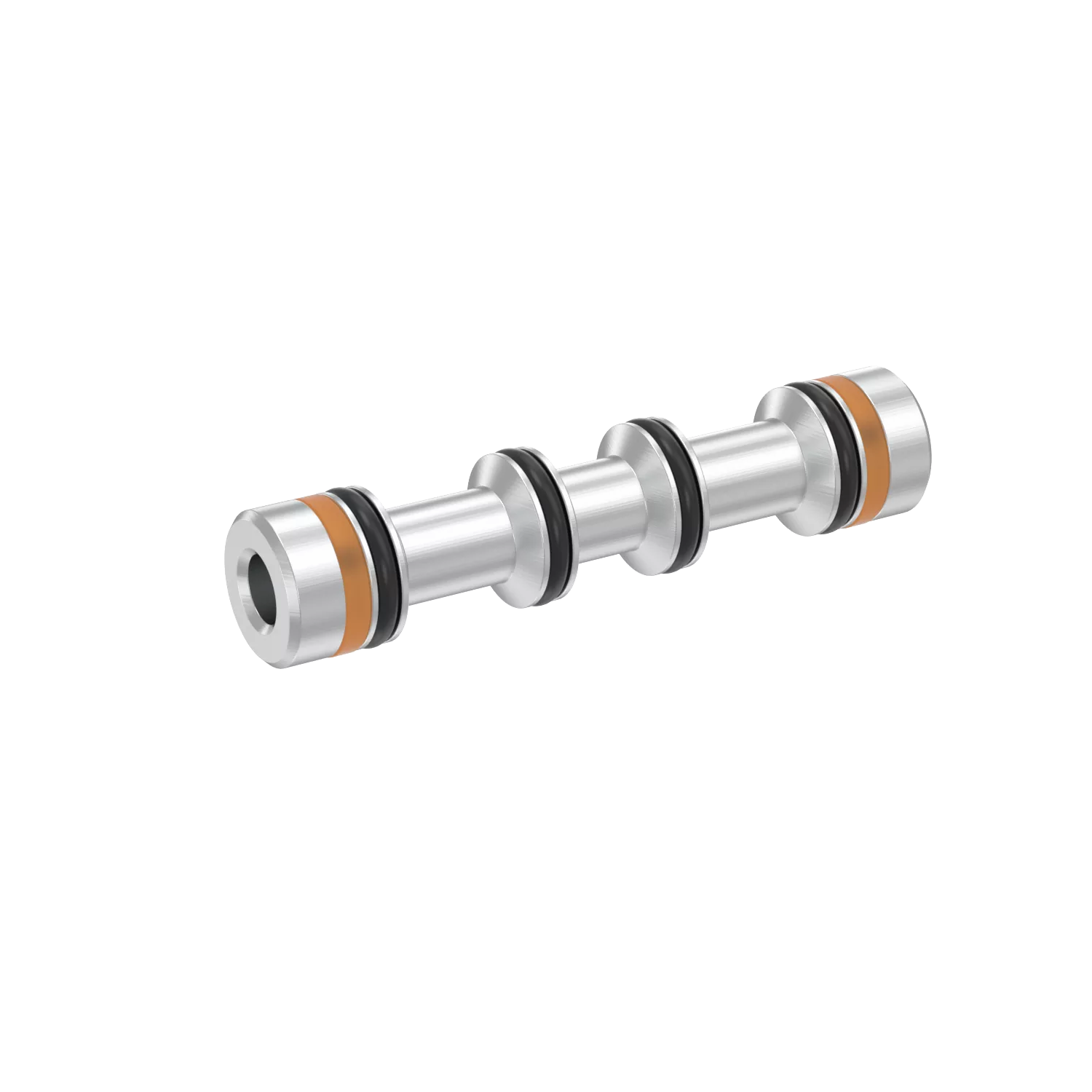

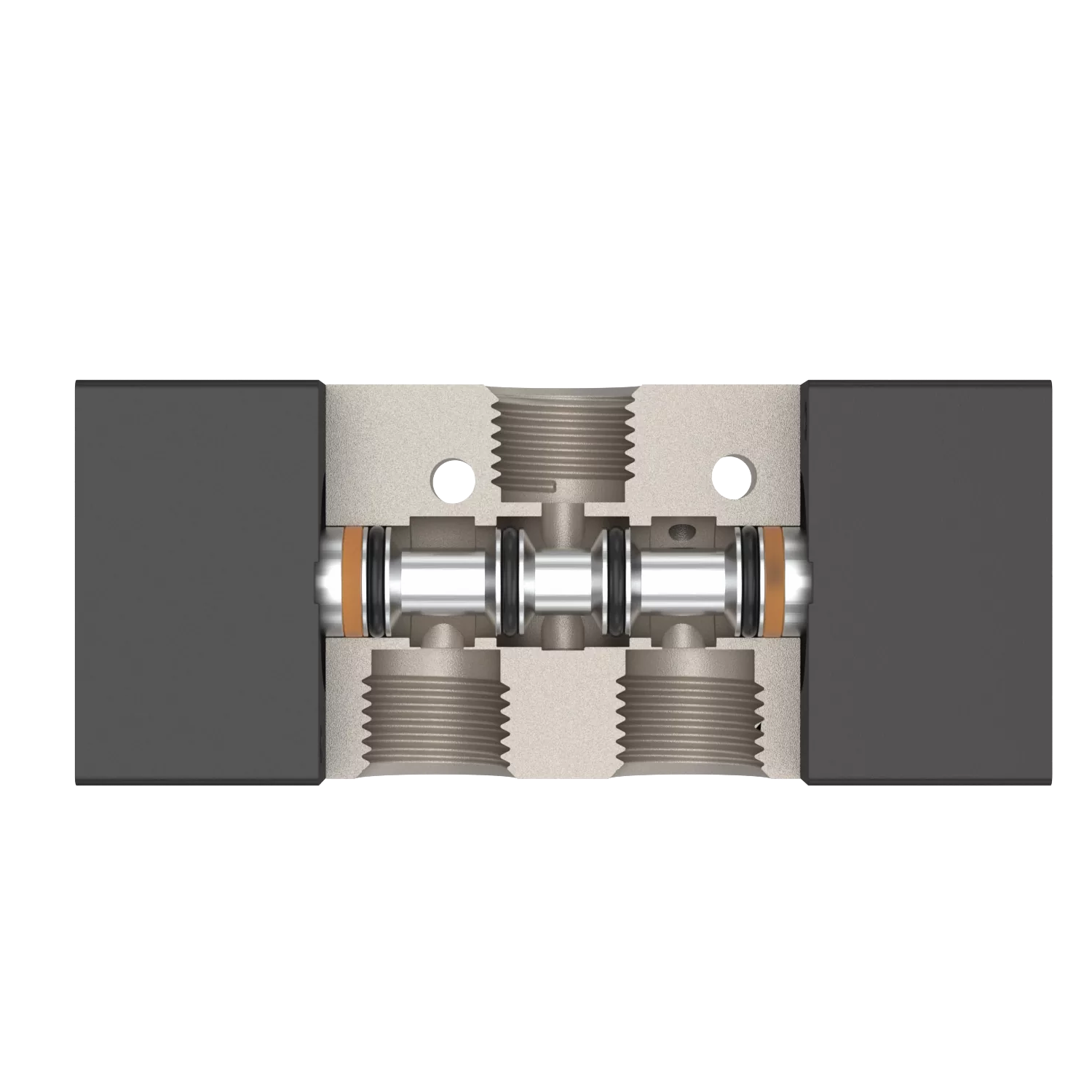

1. 피스톤형 구조로 밀봉성과 응답성이 우수합니다.
2. 메모리 기능을 갖춘 듀얼 헤드 공압 제어.
3. 내부 홀을 특수공법으로 가공하여 마찰저항이 낮고 시동압력이 낮으며 수명이 연장되었습니다.
4. 오일 윤활이 필요하지 않습니다.
5. 여러 장착 위치로 쉽게 설치할 수 있습니다.
6. 베이스플레이트 밸브 어셈블리와 통합되어 설치 공간을 절약할 수 있습니다.
|
작동 매체 |
공기(40μm 이상의 필터를 통해 필터링됨) |
|
행동 |
외부 공기 제어 |
|
윤활 |
불필요한 |
|
사용 압력 범위 MPa(psi) |
0.15∼0.8(21~114) |
|
압력 저항 보장 |
1.5MPa(215psi) |
|
작동 온도 °C |
-20∼70 |
|
최대 작동 주파수 |
5회/초 |
|
본체 재질 |
알루미늄 합금 |
|
모델 |
포트 직경 |
직위 수 |
유효 단면적 mm²(CV 값) |
|
3A110-M5 |
M5 |
2개의 위치 3방향 |
5.5(0.3) |
|
3A120-M5 |
M5 |
2개의 위치 3방향 |
5.5(0.3) |
|
3A110-06 |
G1/8 |
2개의 위치 3방향 |
12.0(0.67) |
|

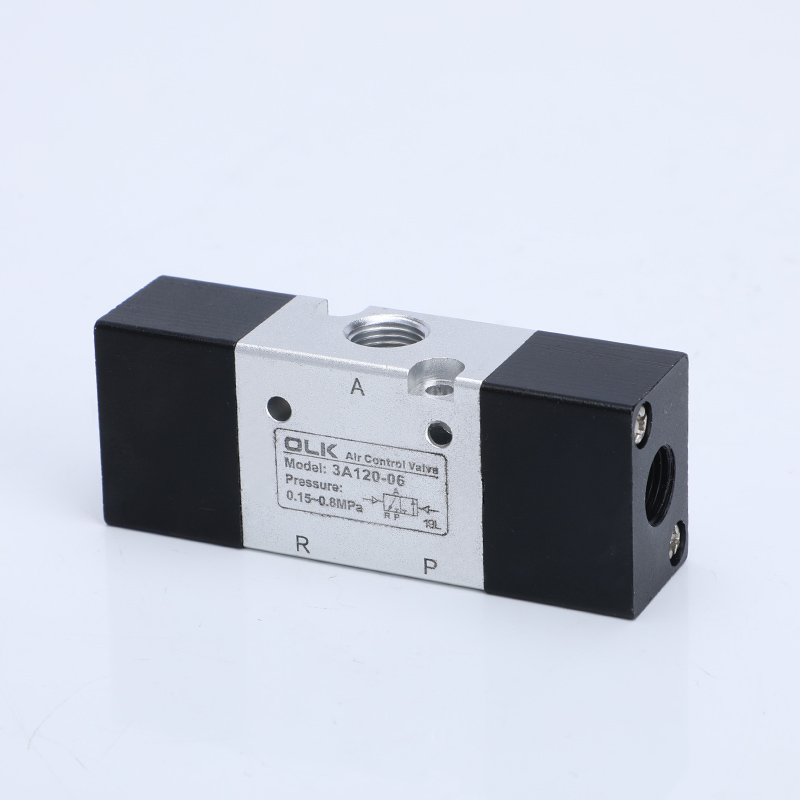

3A120-06 |
G1/8 |
2개의 위치 3방향 |
12.0(0.67) |
|
3A210-06 |
G1/8 |
2개의 위치 3방향 |
14.0(0.7) |
|
3A220-06 |
G1/8 |
2개의 위치 3방향 |
14.0(0.7) |
|
3A210-08 |
G1/4 |
2개의 위치 3방향 |
16.0(0.89) |
|

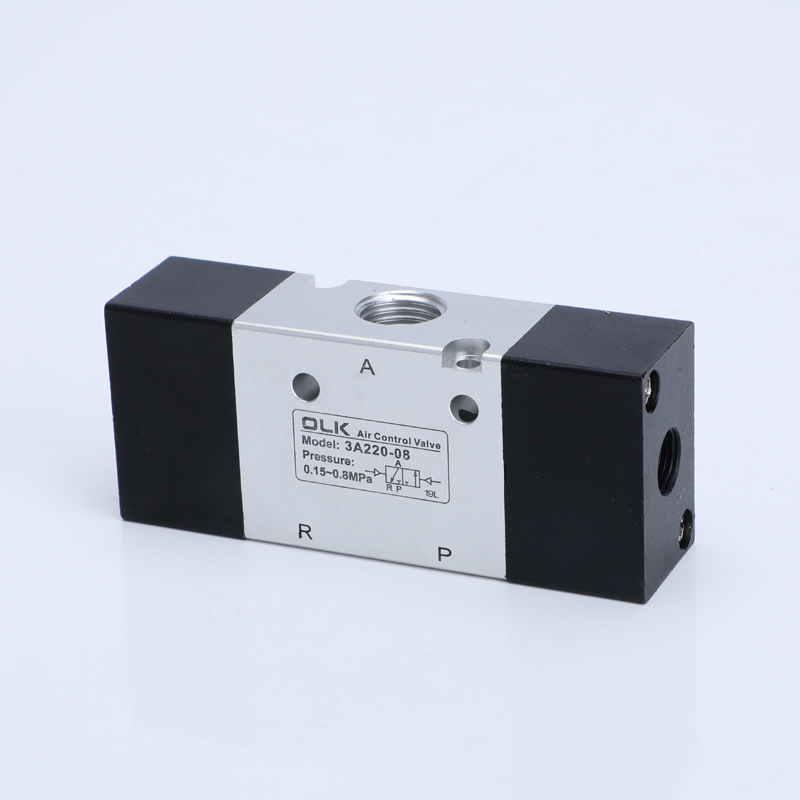

3A220-08 |
G1/4 |
2개의 위치 3방향 |
16.0(0.89) |
|
3A310-08 |
G1/4 |
2개의 위치 3방향 |
25.0(1.39) |
|
3A320-08 |
G1/4 |
2개의 위치 3방향 |
25.0(1.39) |
|
3A310-10 |
G3/8 |
2개의 위치 3방향 |
30.0(1.67) |
|
3A320-10 |
G3/8 |
2개의 위치 3방향 |
30.0(1.67) |
|

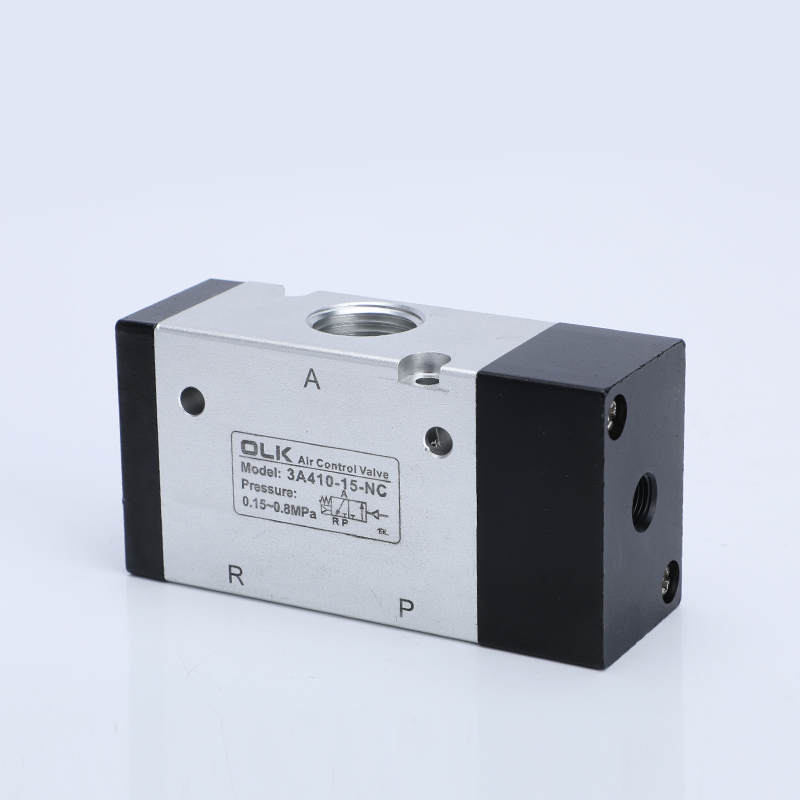

3A410-15 |
G1/2 |
2개의 위치 3방향 |
50.0(2.79) |
|
3A420-15 |
G1/2 |
2개의 위치 3방향 |
50.0(2.79) |
