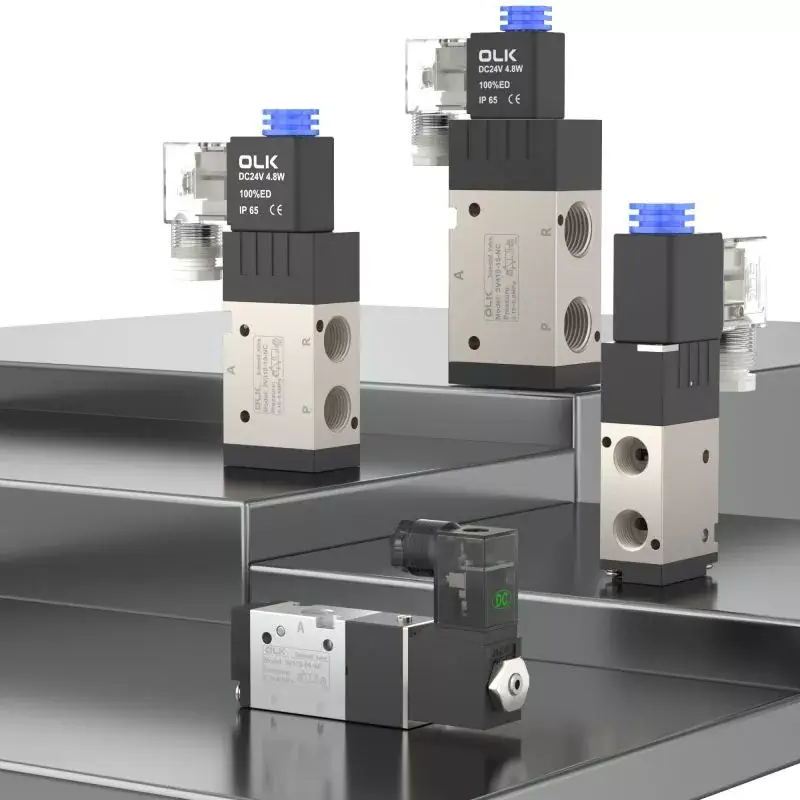

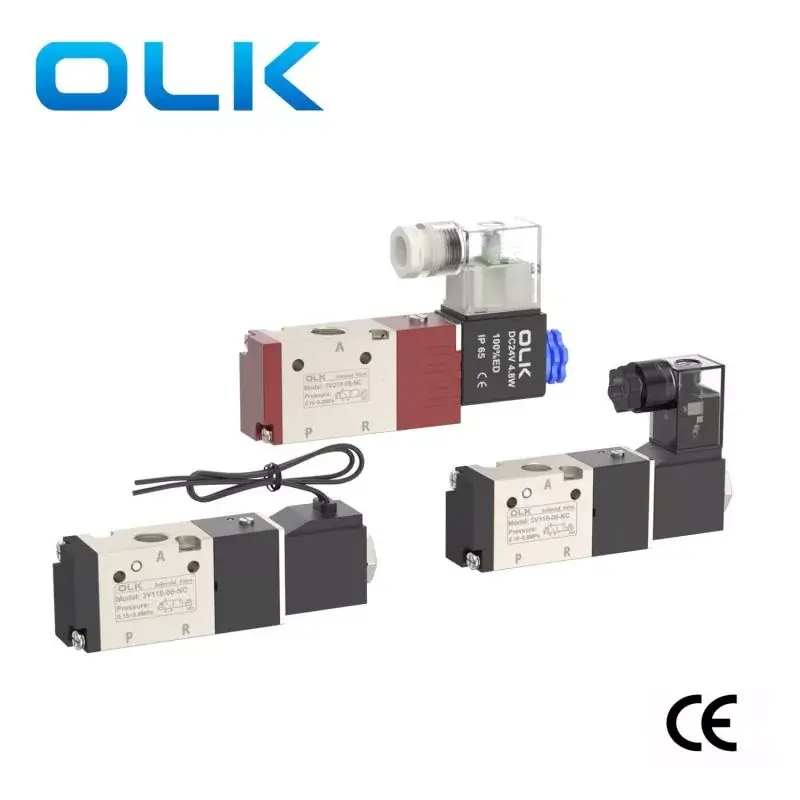

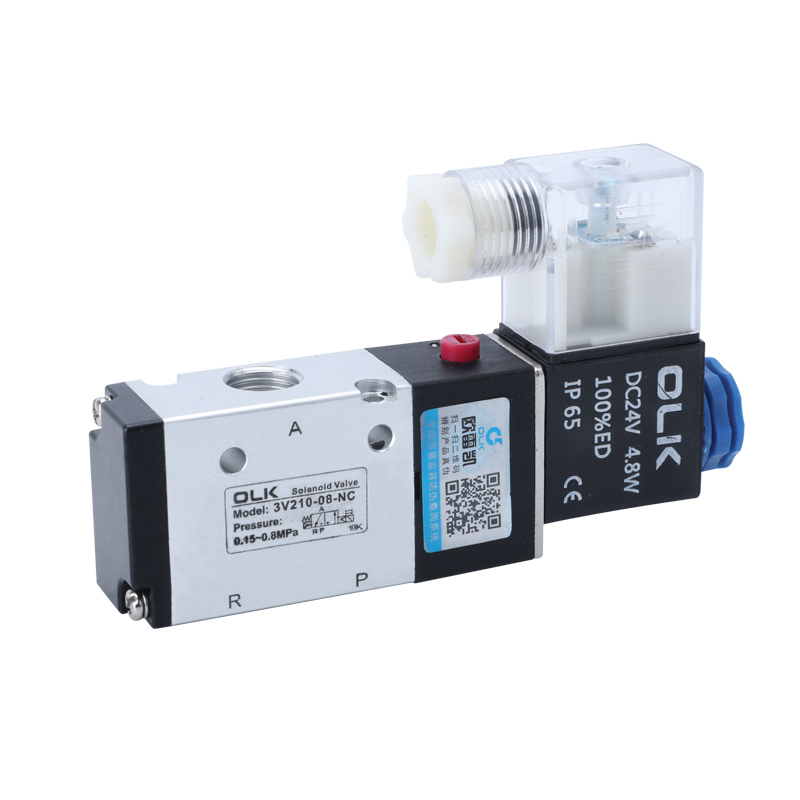

3V 시리즈 솔레노이드 밸브 3방향

Model:3V210

우리 공장에서 3V 시리즈 솔레노이드 밸브 3Way를 구입하시면 안심하실 수 있으며 최고의 애프터 서비스와 적시 배송을 제공해 드리겠습니다.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

문의 보내기 PDF 다운로드

제품 설명

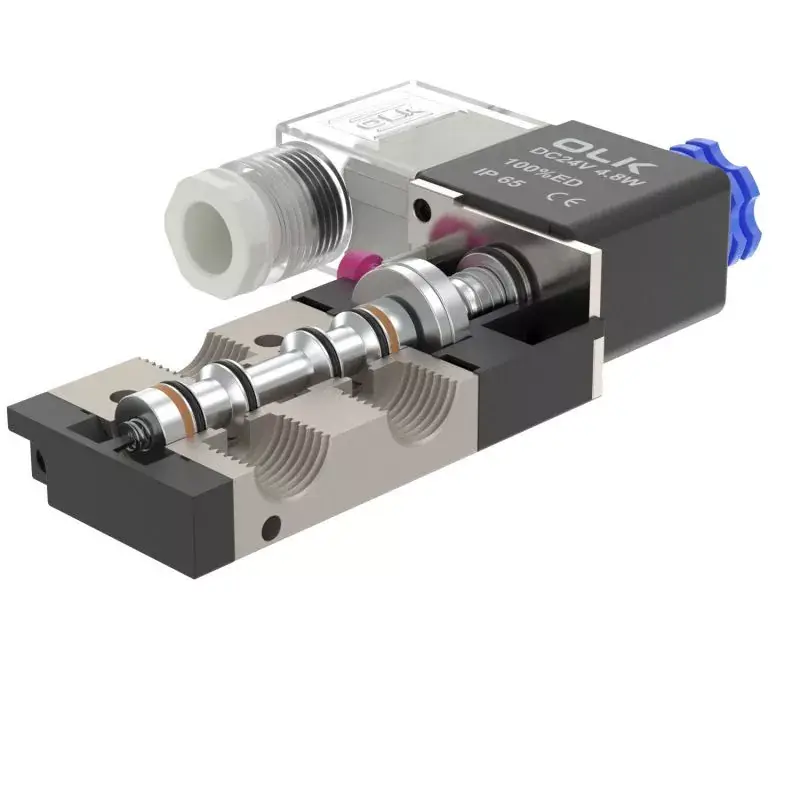

Ouleikai(OLK) 3V 시리즈 솔레노이드 밸브 3방향은 파일럿 작동식 솔레노이드 방향 밸브 범주에 속하며 빠른 응답 속도와 안정적인 작동을 특징으로 하며 단동 실린더 제어에 적합합니다. 밸브 본체는 내식성, 내열성 알루미늄 합금으로 제작되어 다양한 가혹한 환경에서 사용하기에 적합합니다.

다양한 자동화 생산 라인, 공압 장비, 의료 기기 등의 유체 제어 및 변환과 같은 산업 자동화 시나리오와 일치할 수 있습니다.

상징:

주문 코드
3V	1	10	6	아니요	A
모델	암호	밸브 종류	포트 크기	액션 유형	전압	비:Din 유형
3V :2위치 3방향 솔레노이드 밸브	1:100 시리즈	10: 단동 솔레노이드 밸브 3/2 방향	M5:M5	아니오: 평상시 닫힘	AC220V	L : 선 종류
	2:200 시리즈	20: 복동 솔레노이드 밸브 3/2 방향	06:G1/8	아니오: 일반적으로 열림	AC110V
	3:300 시리즈		08:G1/4		AC24V
	4:400 시리즈		10:G3/8		AC36V
			15:G1/2		DC12V
					DC24V

OULEIKAI 파일럿 작동식 3V 시리즈 솔레노이드 밸브 3방향 제품 특성

1. 직접 작동 구성, 반응형 스위칭;

2. 상시 폐쇄형 및 상시 개방형에 사용 가능한 옵션;

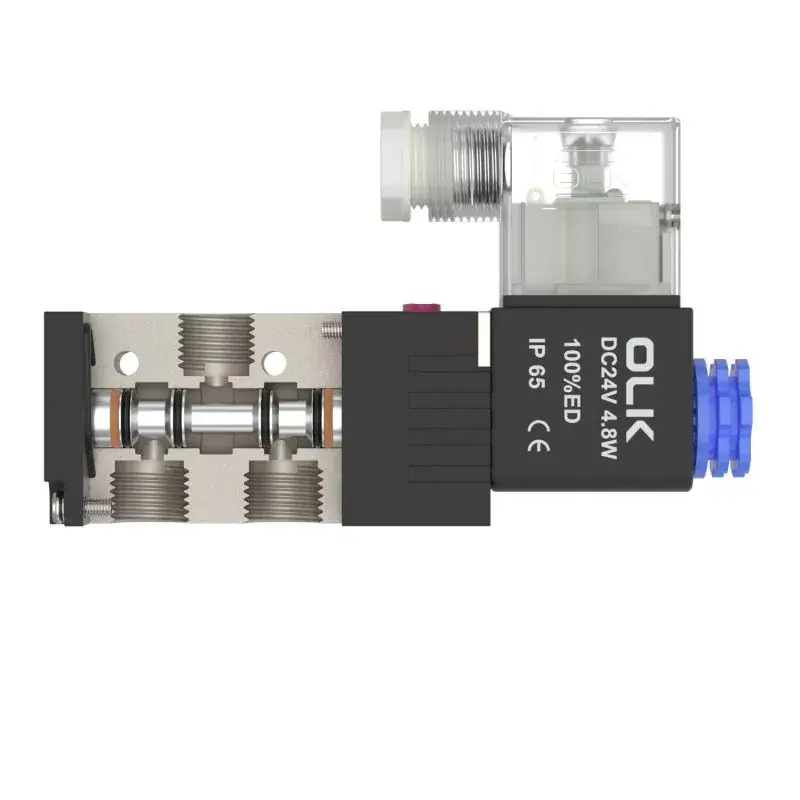

3. 동축 차단 구조, 우수한 밀봉, 큰 유량;

4. 오일 윤활이 필요하지 않습니다.

5. 쉬운 설치 및 디버깅을 위한 수동 장치를 갖추고 있습니다.

6. 다양한 표준 전압 등급을 선택할 수 있습니다.

3V 시리즈 솔레노이드 밸브 3방향 일반 매개변수 데이터:

작동 매체	공기(40μm 이상의 필터를 통해 필터링됨)
행동	파일럿형
직위 수	2개의 위치 3방향
윤활	불필요한
사용 압력 범위 MPa(psi)	0.15∼0.8(21~114)
압력 저항 보장	1.5MPa(215psi)
본체 재질	알루미늄 합금
표준전압	AC220V, AC110V, AC24V, DC24V, DC12V
사용 전압 범위	AC:±15%DC:±10%
보호 수준	IP65(DIN40050)
내열등급	클래스 B
연결 유형	DIN 소켓형, 콘센트형
흥분 시간	0.05초 이하

3V 시리즈 솔레노이드 밸브 3방향 다양한 매개변수

모델	포트 직경	작동 온도 °C	최대 작동 주파수	유동 단면적 mm²(CV 값)	전력 소비
3V110-M5	M5	-20∼70	5회/초	5.5(0.31)	AC: 3VA DC: 3W
3V120-M5	M5	-20∼70	5회/초	5.5(0.31)	AC: 3VA DC: 3W

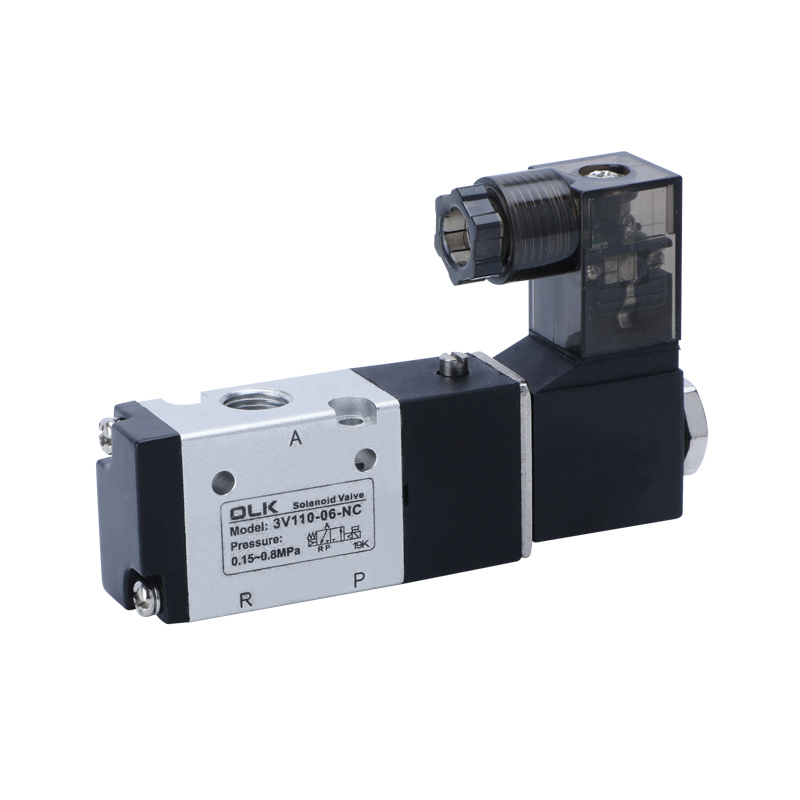

3V110-06	G1/8	-20∼70	5회/초	12.0(0.67)	AC: 3VA DC: 3W

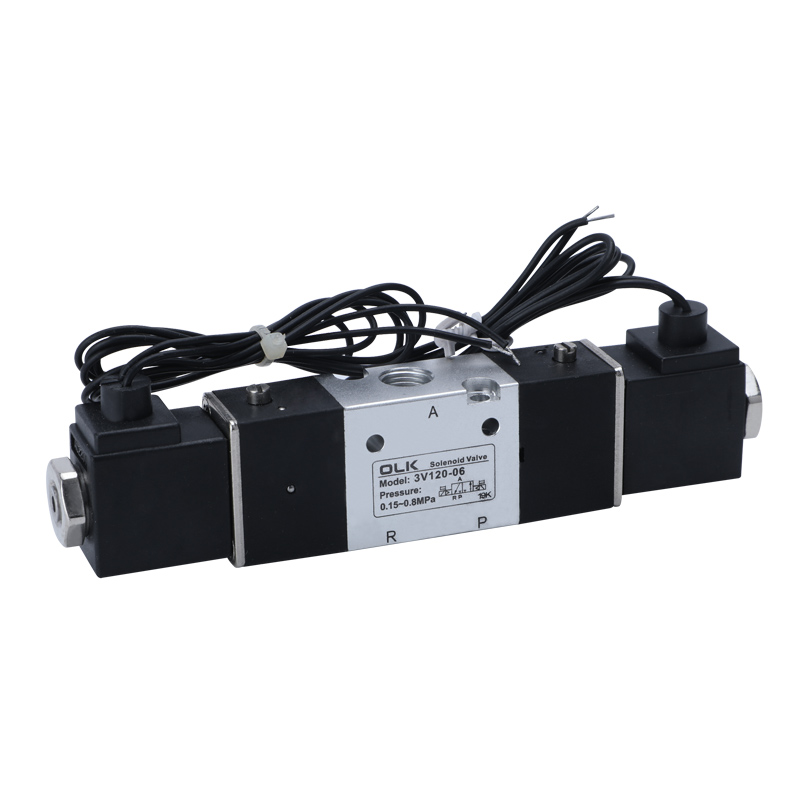

3V120-06	G1/8	-20∼70	5회/초	12.0(0.67)	AC: 3VA DC: 3W
3V210-06	흡기=출구=G1/8	-20∼70	5회/초	14.0(0.78)	AC: 6VA DC: 4.8W
3V220-06	흡기=출구=G1/8	-20∼70	5회/초	14.0(0.78)	AC: 6VA DC: 4.8W
3V210-08	흡입구=배출구=G1/4	-20∼70	5회/초	16.0(0.89)	AC: 6VA DC: 4.8W

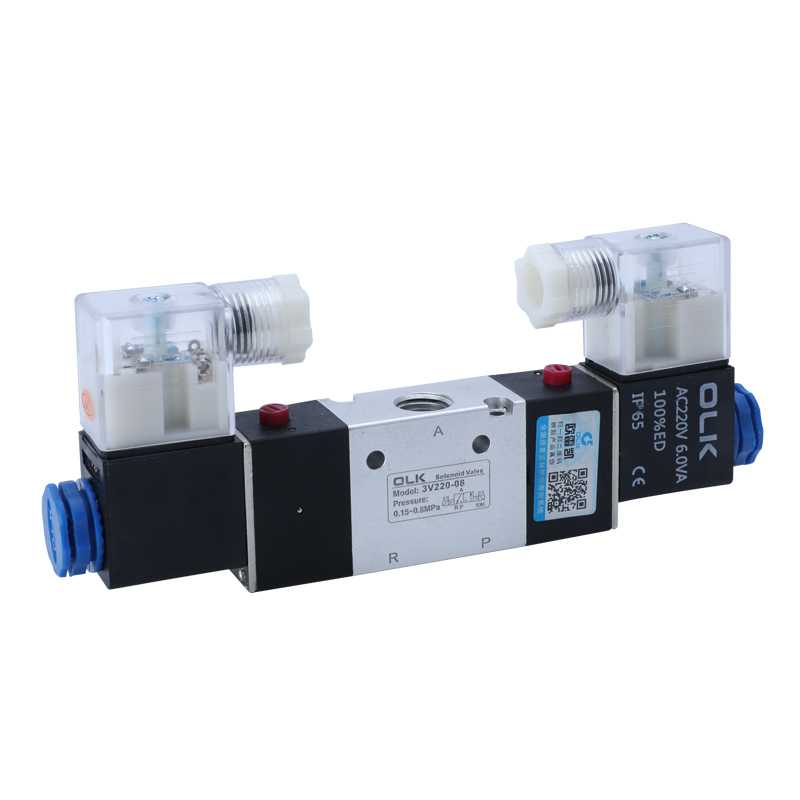

3V220-08	흡입구=배출구=G1/4	-20∼70	5회/초	16.0(0.89)	AC: 6VA DC: 4.8W
3V310-08	흡입구=배출구=G1/4	-20∼70	5회/초	25.0(1.39)	AC: 6VA DC: 4.8W
3V320-08	흡입구=배출구=G1/4	-20∼70	5회/초	25.0(1.39)	AC: 6VA DC: 4.8W
3V310-10	흡입구=배출구=G3/8	-20∼70	5회/초	30.0(1.67)	AC: 6VA DC: 4.8W
3V320-10	흡입구=배출구=G3/8	-20∼70	5회/초	30.0(1.67)	AC: 6VA DC: 4.8W
3V410-15	흡입구=배출구=G1/2	-5∼60	3회/초	50.0(2.79)	AC: 6VA DC: 4.8W
3V420-15	흡입구=배출구=G1/2	-5∼60	3회/초	50.0(2.79)	AC: 6VA DC: 4.8W
