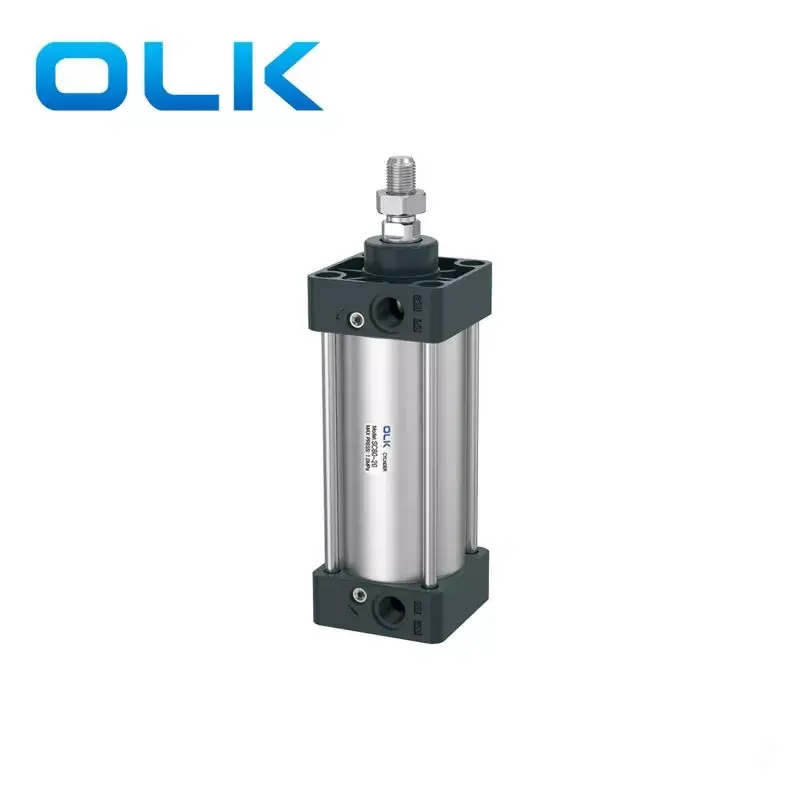

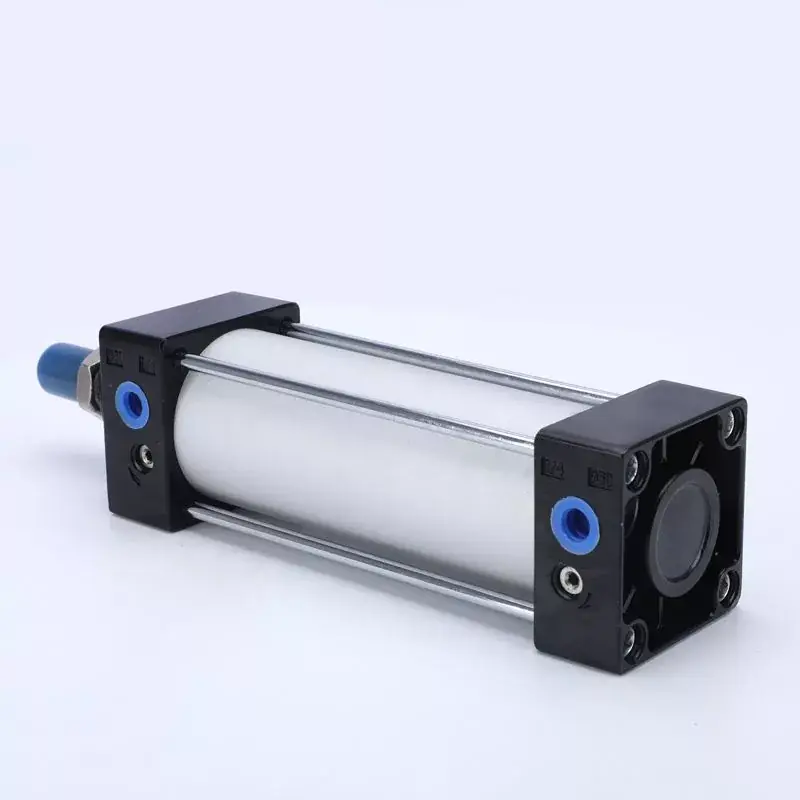

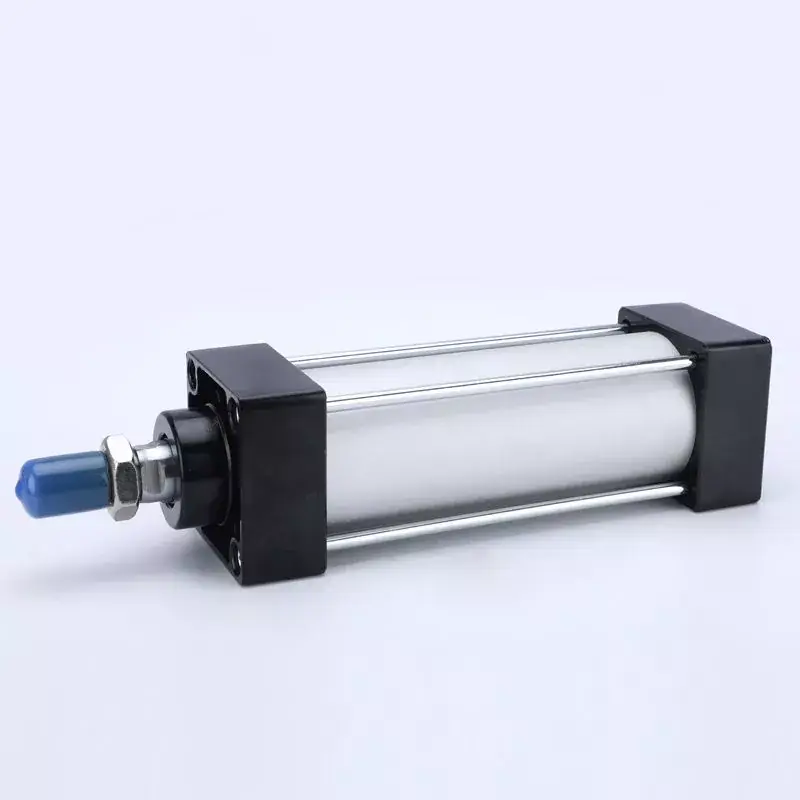

SC 시리즈 표준 실린더

Wholesale SC 시리즈 표준 실린더에 오신 것을 환영합니다. 고객의 모든 요청은 24 시간 이내에 답변을받습니다. OLK (Oleikai)는 전문 제조업체이며 SC 시리즈 실린더를 제공하고 있으며 최고의 애프터 판매 서비스 및 적시 제공을 제공합니다.

문의 보내기

제품 설명

OLK는 주로 수년간의 경험을 가진 SC 시리즈 표준 실린더를 주로 생산하는 중국 제조업체 및 공급 업체입니다. 당신과 비즈니스 관계를 구축하기를 바랍니다. SC 시리즈 표준 공압 실린더는 알루미늄 합금과 같은 가벼운 재료를 사용하여 제조되어 무게가 감소하여 장비 작동 효율을 향상시킵니다. 그것들은 소형 디자인과 작은 크기로 특징 지어져 공간 제약 조건이있는 시나리오에 적합한 제한된 공간에 설치할 수 있습니다. ISO 15552 표준 실린더와 비교하여 동일한 직경의 SC 시리즈 실린더는 길이가 더 작습니다. 그들의 쿠션 조정은 더 매끄 럽습니다.

다양한 크기와 모델을 사용하여 자동화 생산 라인, 포장 기계 및 선형 푸시 및 회전과 같은 기능을 포함하여 로봇 애플리케이션의 요구를 충족합니다.

중국의 공압 제조업체 인 OLK는 고객의 상세한 요구 사항과 실제 요구에 따라 직경과 스트로크가 다른 실린더를 설계하고 생산할 수 있습니다. 또한 CA, CB, 플랜지 및 피팅과 같은 실린더 구성 요소가 장착 될 수 있습니다. SC 시리즈 표준 공압 실린더는 경쟁력있는 가격을 제공하여 고객에게 비용 효율성이 높아집니다.

알루미늄 합금 재료 제품 특성을 사용한 Ouleikai SC 시리즈 표준 실린더

SC 시리즈 표준 실린더 기능 :

1. 우리 회사의 표준 공압 실린더.

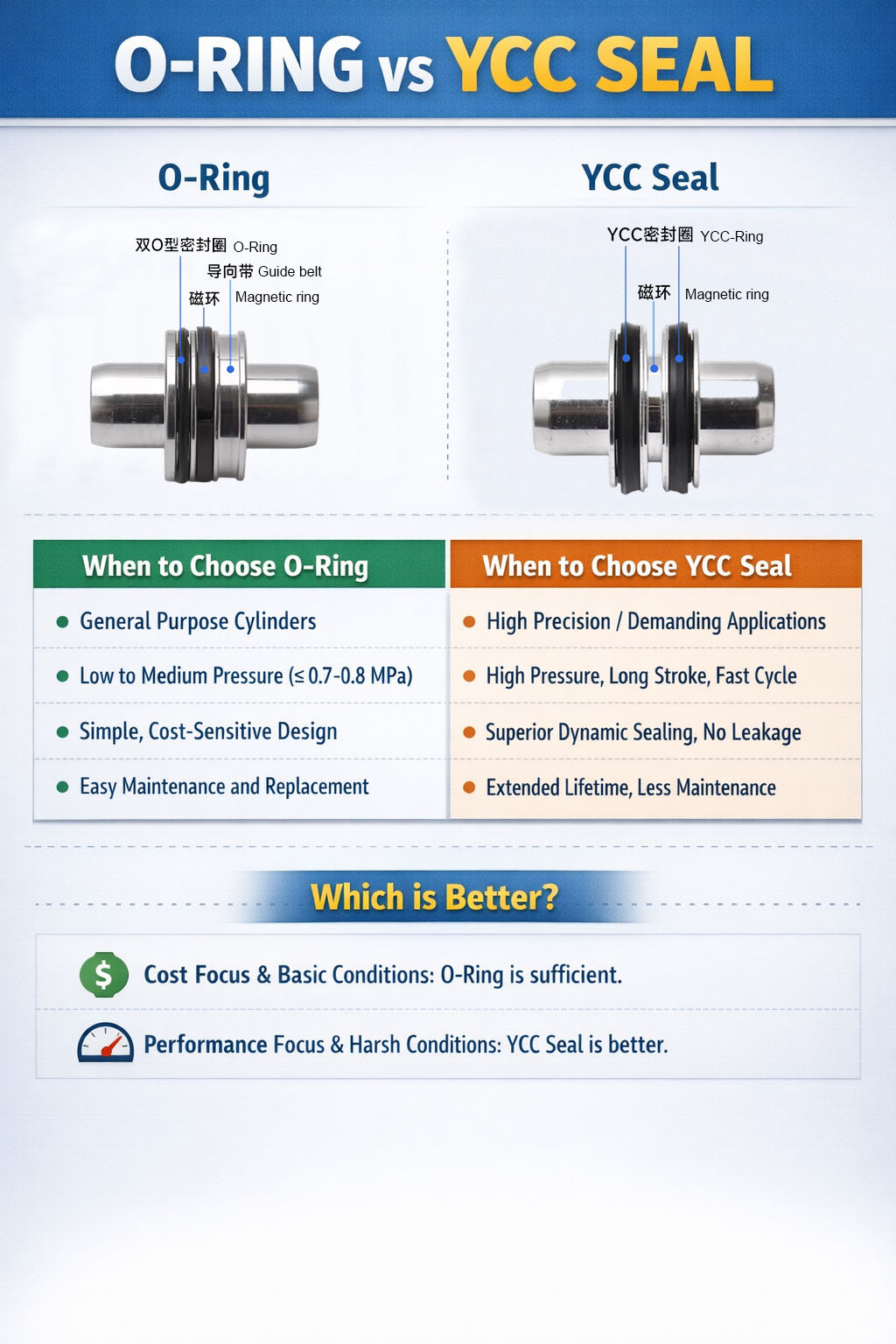

2. 피스톤 씰은 오일 저장 기능과 함께 크기가 작고 특수 양면 밀봉 구조를 채택합니다.

3.로드 형 실린더이며, 전면 및 후면 덮개가 기둥이있는 알루미늄 튜브 실린더 바디에 연결되어 우수한 신뢰성을 보장합니다.

4. IS015552 표준 실린더와 비교하여, SC 시리즈 실린더는 동일한 실린더 직경에 대해 길이가 더 적습니다.

5. 실린더 쿠션의 부드러운 조정.

6. 고객 선택을 위해 실린더 및 실린더 장착 액세서리의 다양한 사양을 사용할 수 있습니다.

7. 최대 150 ° C의 조건 하에서 실린더가 정상적으로 작동하도록하기 위해 고온 저항성 밀봉 재료가 선택됩니다.

	6	10	15	20	25	32
작동 매체	공기
액션 모드	이중 연기
최대 작동 압력	0.7mpa
최소 작동 압력	0.15mpa	0.1mpa		0.05mpa
작동 온도	-10 ° C ~ 60 ° C (동결없이)
작동 속도	30-300mm/s	30-800mm/s	30-700mm/s		30-600mm/s
스트로크 조정 범위	0 ~ 5mm
포트 크기	M5 × 0.8				1/8.
베어링 유형	슬라이드 베어링, 볼 부싱

보어 크기 (mm)	32	40	50	63	80	100
행동 모드	이중 연기
작동 매체	청소 된 공기
작동 압력	0.1-1.0 MPA (14-145PSI)
증거 압력	1.5 MPa (215psi)
작업 온도 범위	‘-20-80-
	30-800
버퍼링 모드	조절할 수 있는
버퍼링 거리 (MM)	21				28	29
포트 크기	PT1/8	PT1/4		PT3/8		PT1/2

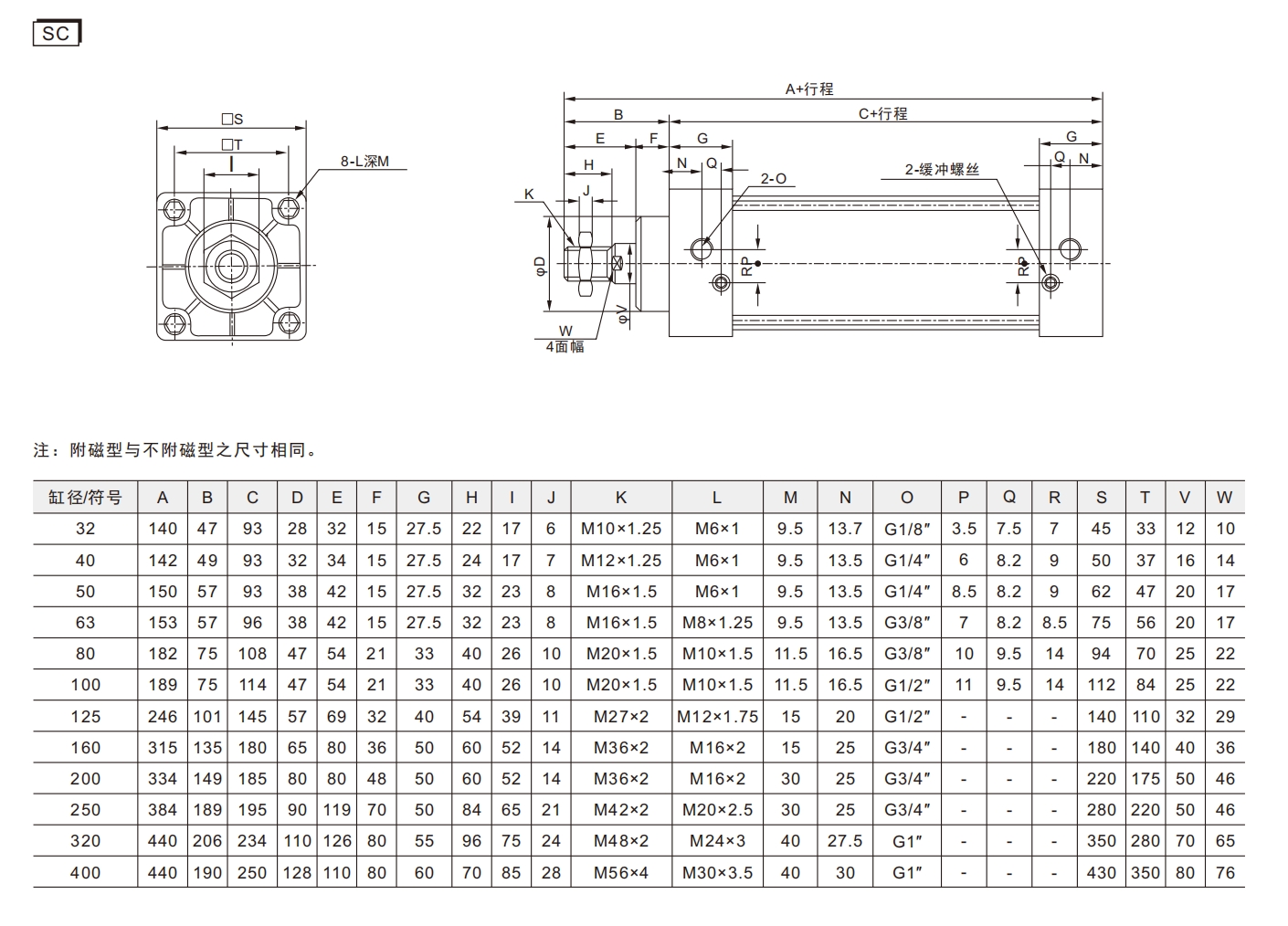

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10x1.25	M6X1	9.5	13.7	G1/8 ''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12x1.25	M6X1	9.5	13.5	G1/4 ''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6X1	9.5	13.5	G1/4 ''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8X1.25	9.5	13.5	G3/8 ''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10x1.5	11.5	16.5	G3/8 ''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10x1.5	11.5	16.5	G1/2 ''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12x1.75	15	20	G1/2 ''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4 ''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4 ''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20x2.5	30	25	G3/4 ''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1 ''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1 ''	-	-	-	430	350	80	76

Q : SC 시리즈 에어 실린더에 사용 된 작업 압력 범위와 교정 압력의 차이점은 무엇입니까?

A : 작동 압력 범위 :이 범위 내에서 실린더는 성능을 정상적으로 시작, 작동 및 유지 관리 할 수 있습니다. SC 공기 실린더 작동 압력 범위 : 0.1 MPa -1.0 MPA (14-145PSI); 이 범위를 초과하면 움직임, 씰 실패 또는 손상이 지연 될 수 있습니다.

교정 압력 : 공장 테스트 중에 제조업체가 설정 한 최대 압력 제한을 말하며, 이는 파열, 변형 또는 영구적으로 손상되지 않고 제품 구조가 단기간에 견딜 수있는 가장 높은 공기 압력을 나타냅니다. 정상적인 작업 압력이 아니라 강도를 검증하는 데 사용됩니다.

일반적으로 작업 압력의 상한의 약 1.5 배입니다.

SC 공기 실린더 증명 압력 : 1.5 MPa (215psi)
