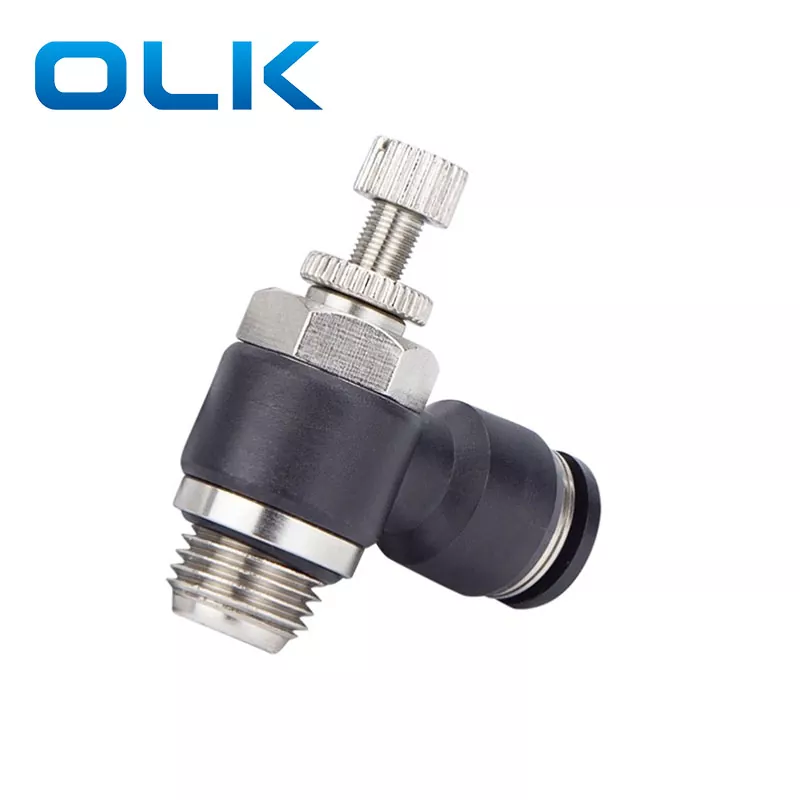

SC 공압 속도 컨트롤러 밸브, G 스레드 유형

SC 공압 속도 컨트롤러는 회전식 제어 손잡이를 통해 공기 흐름을 조절하여 실린더 속도를 정밀하게 조정하도록 설계되었습니다. 씰링 와셔가 내장된 G 스레드 연결을 채택하여 PTFE 테이프가 필요 없고 막힘을 방지합니다. 컴팩트한 구조와 360° 회전 설계를 갖춘 SC 속도 컨트롤러 밸브는 제한된 공간에서도 유연한 설치가 가능하며 공압 부품의 안정적인 성능과 긴 서비스 수명을 보장합니다.

SC 공압식 속도 컨트롤러 밸브, G-나사형 제품 특징

·인터페이스 적합성: 평평한 표면용으로 설계되었습니다. 홈이 있거나 고르지 않은 인터페이스에는 적합하지 않습니다.

·PTFE 테이프가 필요하지 않습니다. G 스레드 커넥터에는 밀봉 와셔가 함께 제공되어 밀봉을 보장하고 막힘 문제를 방지합니다.

·인터페이스 적합성: 평평한 표면용으로 설계되었습니다. 홈이 있거나 고르지 않은 인터페이스에는 적합하지 않습니다.

·쉬운 설치: 설치 후 피팅과 본체가 360° 회전할 수 있어 튜브 레이아웃에 유연성을 제공합니다.

·부품 보호 : 누출 및 오염을 방지하여 공압기기의 수명을 연장시킵니다.

SC 공압 속도 컨트롤러 밸브, G 스레드 유형 사용 방법:

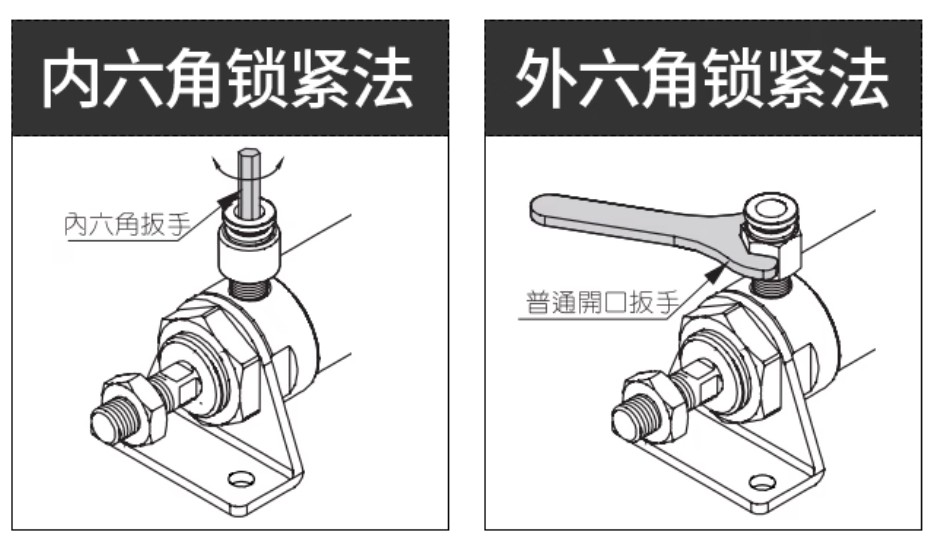

그림과 같이 육각 렌치나 육각 렌치를 사용하여 실린더의 공기 흡입구/배출구 나사산에 피팅을 나사로 고정합니다. 조임 토크는 그림을 참조하십시오.

스피드 컨트롤러로 실린더 속도를 조정할 때에는 반드시 밸브를 닫은 후 압축공기를 공급해 주십시오. 밸브가 열린 상태에서 공기를 공급하면 실린더가 너무 빨리 움직여 사고가 발생할 수 있습니다.

조정 손잡이를 손으로 천천히 돌립니다. 원하는 속도를 설정한 후 잠금 너트를 아래로 돌려 손잡이를 고정하고 추가 조정을 방지합니다.

손잡이를 시계 방향으로 돌리면 공기 흐름이 줄어들고 실린더 속도가 느려집니다.

손잡이를 시계 반대 방향으로 돌리면 공기 흐름이 증가하고 실린더 속도가 빨라집니다.

공기압 스피드 컨트롤러 밸브 주의사항

M5 스레드는 작습니다. 조이기 위해 도구를 사용하지 마십시오. 씰링 와셔가 내장되어 있어 손으로 조이면 충분합니다. 지나치게 조이면 실이 부러질 수 있습니다. 오작동이나 공기 누출의 원인이 되는 잔해를 방지하기 위해 설치 전에 튜브와 피팅을 청소하십시오.

높은 기압이나 더러운 공기로 인해 밀봉 링이 손상될 수 있습니다. 필요한 경우 공기 필터를 설치하고 고압, 부식 방지 피팅을 선택하십시오.

M5 스레드는 작습니다. 조이기 위해 도구를 사용하지 마십시오. 씰링 와셔가 내장되어 있어 손으로 조이면 충분합니다. 지나치게 조이면 실이 부러질 수 있습니다. 오작동이나 공기 누출의 원인이 되는 잔해를 방지하기 위해 설치 전에 튜브와 피팅을 청소하십시오.

튜브 끝이 평평하게 절단되었는지 확인하십시오. 끝이 고르지 않으면 밀봉 불량과 누출이 발생할 수 있습니다. 튜브를 적절하게 다듬고 외부 표면이 손상되지 않았는지 확인하십시오.

충분한 길이의 튜브를 사용하십시오. 피팅 상단이 급격하게 구부러지지 않도록 하십시오. 피팅이 손상될 수 있습니다. 연결 후 튜브를 살짝 당겨서 잘 고정되었는지 확인한 후 사용하세요.

튜브를 제거할 때 잡아당기면서 플라스틱 인터페이스를 균일하게 누르십시오. 튜브를 회전시키거나 360° 비틀지 마십시오. 튜브에 홈이 생겨 누수의 원인이 됩니다.

조정 손잡이를 돌릴 때 손 이외의 도구를 사용하지 마십시오. 손잡이가 상한 또는 하한에 도달한 경우 추가 힘을 가하지 마십시오. 그렇지 않으면 피팅이 손상될 수 있습니다.

속도 컨트롤러가 닫혀 있을 때 일부 내부 누출은 정상입니다. 내부 누출이 전혀 필요하지 않은 용도에서는 사용하지 마십시오.

자주 묻는 질문:

SC G-스레드 스피드 컨트롤러 밸브를 추천하는 이유는 무엇입니까?

일반 피팅은 끊어져 공기 경로로 들어갈 수 있는 PTFE 테이프를 사용하여 밸브 막힘, 스위칭 불량 및 실린더 씰 마모를 일으킬 수 있습니다. G 스레드 커넥터에는 씰링 와셔가 함께 제공되어 견고한 씰링을 보장하고 막힘 문제를 방지합니다.
