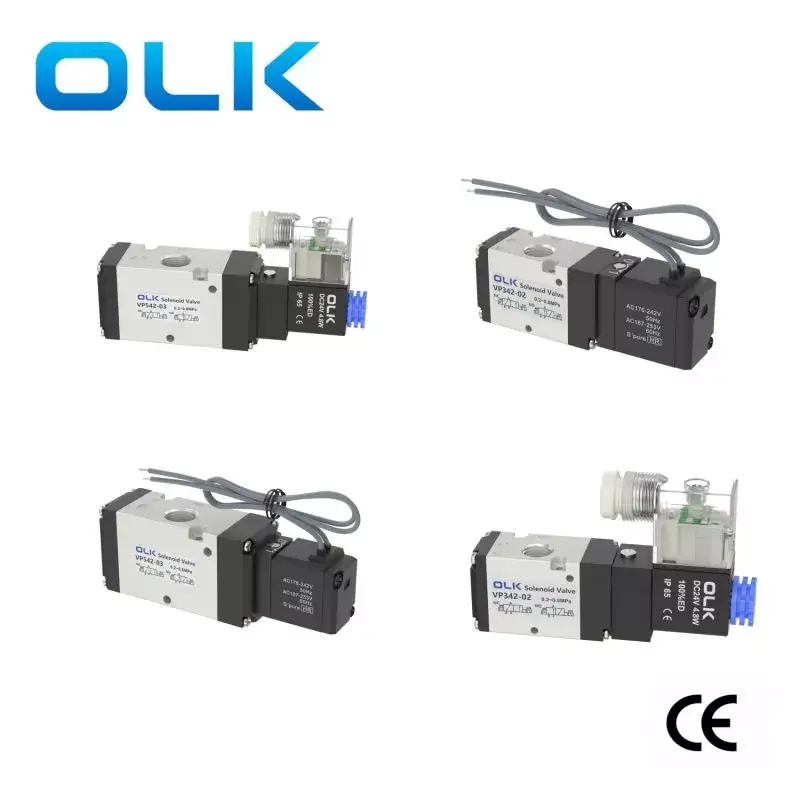

Ouleikai(OLK) VP 시리즈 솔레노이드 밸브 3방향은 내부 파일럿과 외부 파일럿의 두 가지 제어 유형으로 제공됩니다. 상시 열림 기능과 상시 닫힘 기능은 하단 커버의 설치 방향을 변경하여 전환할 수 있습니다. VP 시리즈는 선택을 위한 다양한 표준 전압을 제공합니다.
메모! 안전상의 위험을 피하기 위해 지정된 범위를 초과하는 전압을 사용하지 마십시오. 밸브에서 비정상적인 연기, 누수, 기타 이상이 발견되면 즉시 사용을 중단하고 전원을 차단한 후 OLK 당사 영업담당자에게 연락하여 A/S에 대해 상담하시기 바랍니다.
상징:
| 주문 코드 |
||||||||||
| 부사장 | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP 시리즈 | 3:3 시리즈 | 연기형 |
|
포인트 모드 | 전압 | 배선 방법 |
디버그 도구 잠금 |
포트 크기 |
|
|
|
|
5:5 시리즈 | NC/NO |
|
공백: 내부 조종사 | 답:AC220V | 지:라인 |
|
02:PT1/4 | 공란:PT | A:NC |
|
|
|
|
|
R:외부 조종사 | B:DC24V | 전자: 에서 |
|
03:PT3/8 | T:NPT | B:아니요 |
|
|
|
|
|
|
C:AC110V |
|
|
|
지:지 |
|
|
|
|
|
|
|
전자:AC24V |
|
|
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
|
제품 특징:
1. 파일럿 모드: 외부 또는 내부 옵션을 사용할 수 있습니다.

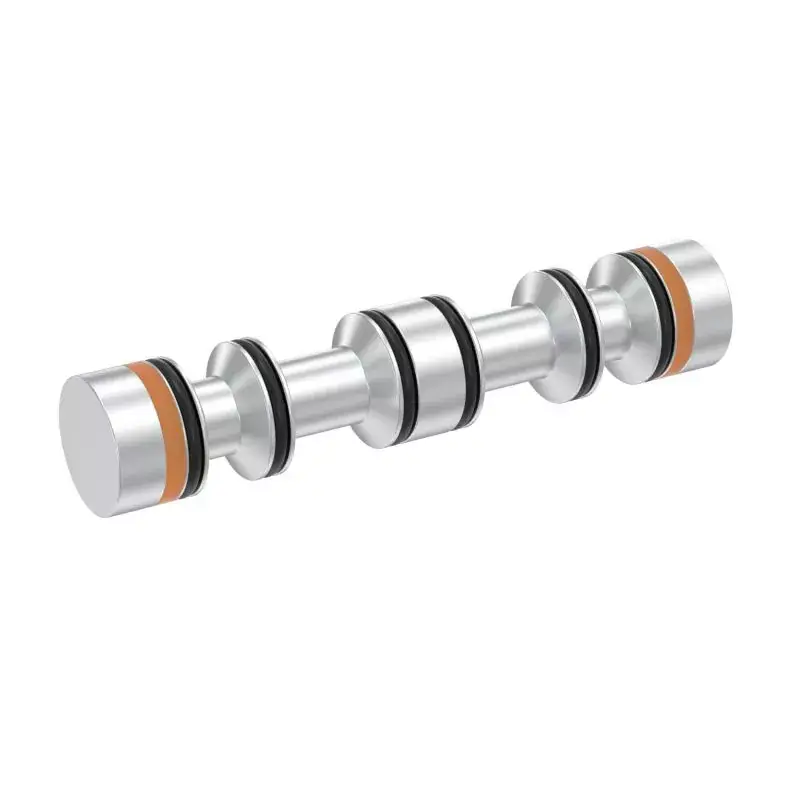

2. 글로브 밸브 구조로 우수한 밀봉성, 반응성, 높은 유량을 자랑합니다.
3. 무급유 작동.
4. 베이스 장착형 밸브 어셈블리와 통합 가능하여 설치 공간이 절약됩니다.
5. 편리한 설치 및 디버깅을 위한 수동 장치가 장착되어 있습니다.
6. 다양한 표준 전압 정격을 선택할 수 있습니다.
|
작동 매체 |
공기(40μm 이상의 필터를 통해 필터링됨) |
|
행동 |
파일럿형 |
|
직위 수 |
2개의 위치 3방향 |
|
윤활 |
불필요한 |
|
사용 압력 범위 MPa(psi) |
0.2~0.8 |
|
압력 저항 보장 |
1.5MPa(215psi) |
|
작동 온도 °C |
-10~50°C(동결되지 않음) |
|
최대 작동 주파수 |
5회/초 |
|
본체 재질 |
알루미늄 합금 |
|
표준전압 |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
사용 전압 범위 |
AC:±15%DC:±10% |
|
전력 소비 |
AC: 6VA 시작, 3VA 유지, DC: 2.5W |
|
보호 수준 |
IP65(DIN40050) |
|
내열등급 |
클래스 B |
|
연결 유형 |
DIN 소켓형, 콘센트형 |
|
흥분 시간 |
0.05초 이하 |
|

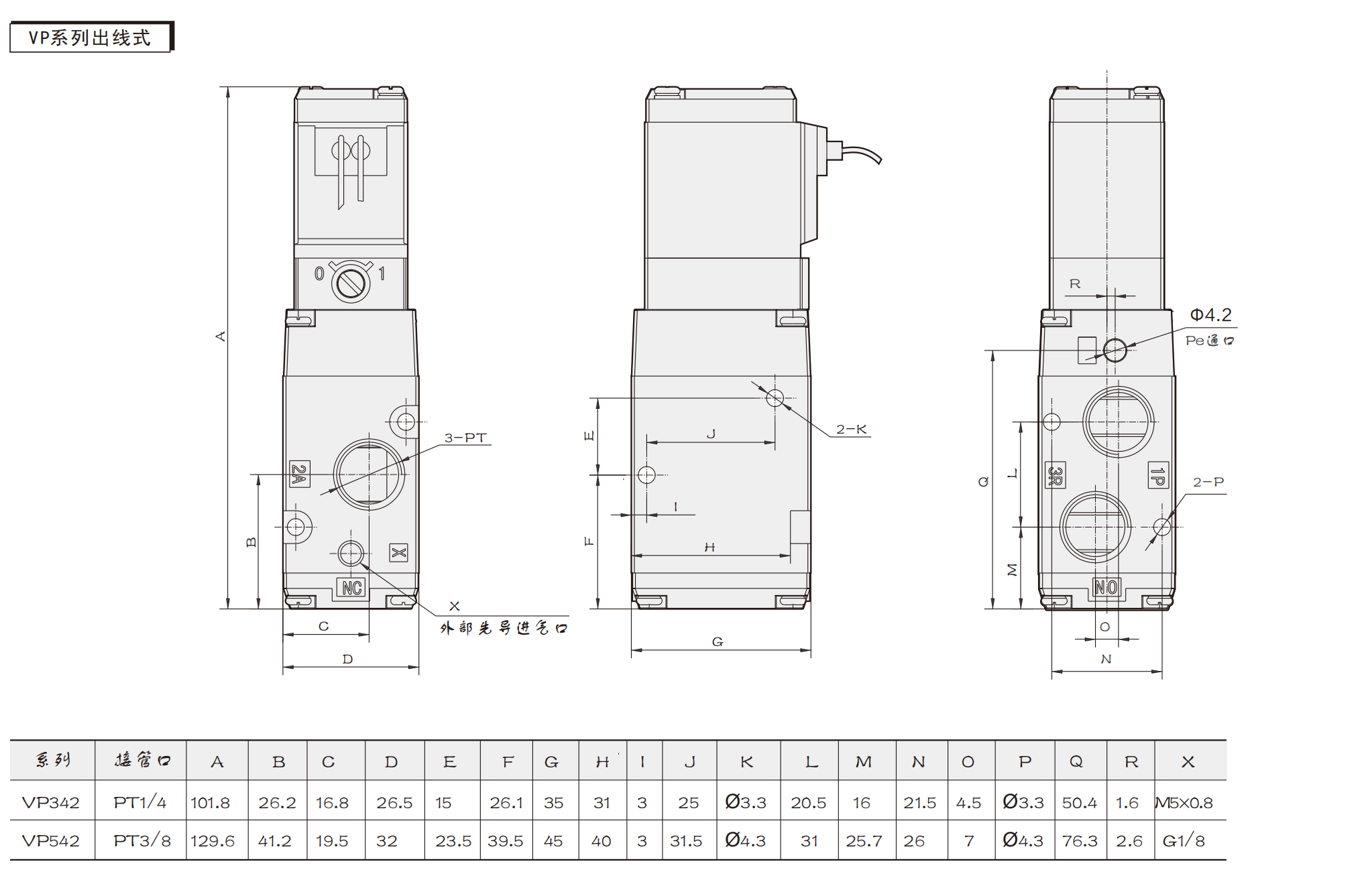

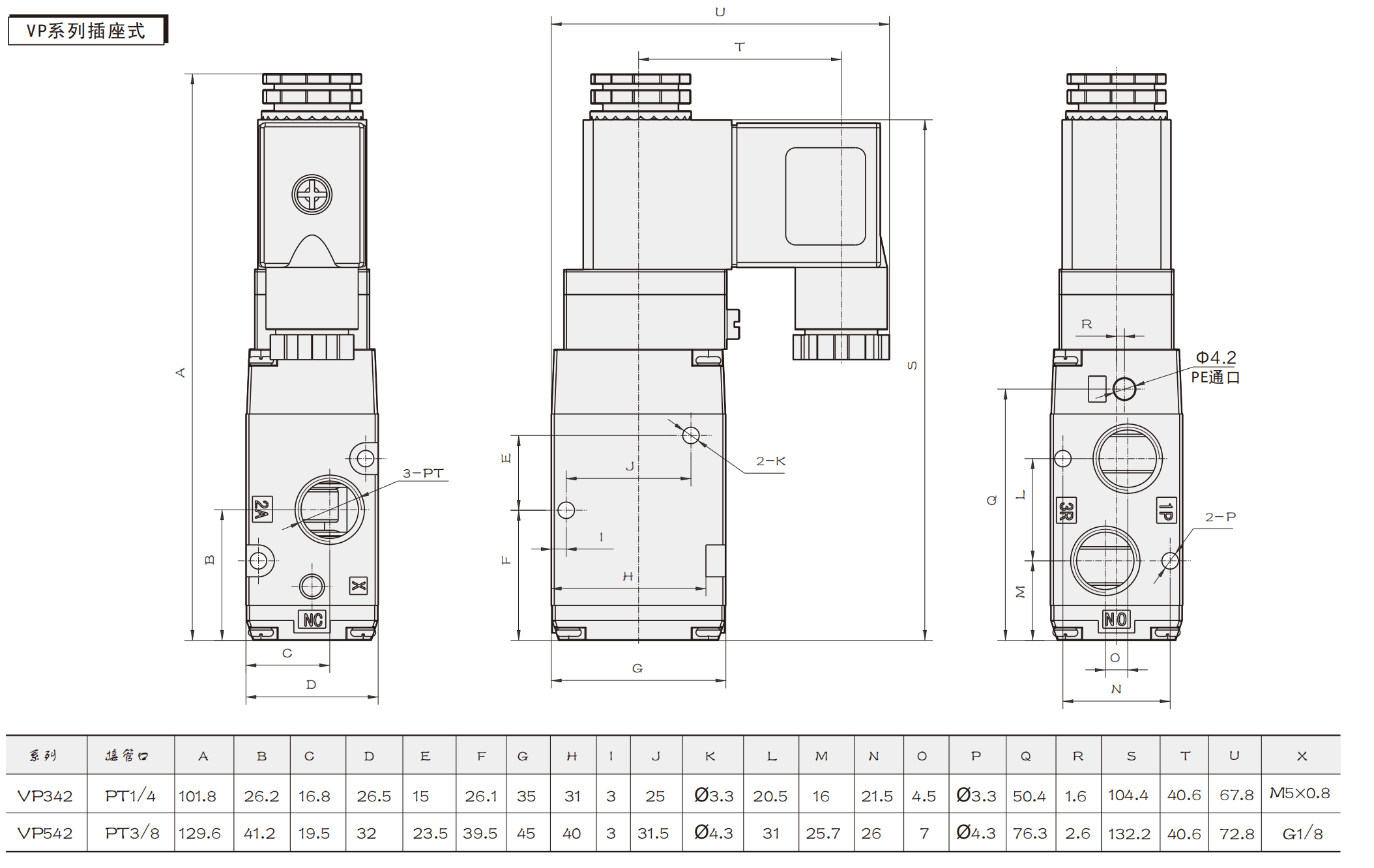

모델 |
포트 직경 |
|

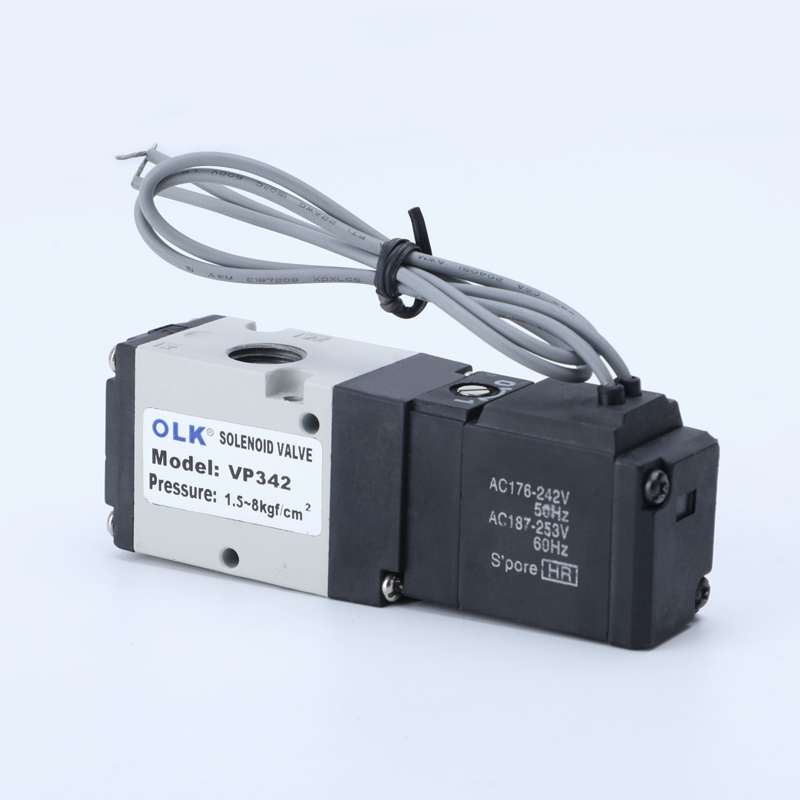

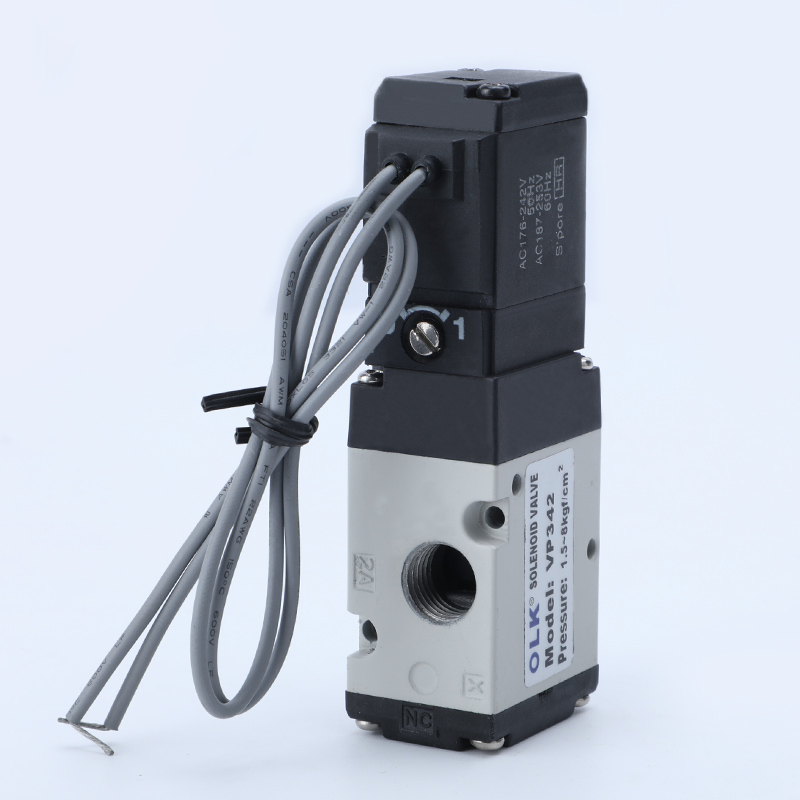

VP342 |
흡입구=배출구=PT1/4 |
|
VP542 |
흡입구=배출구=PT3/8 |
