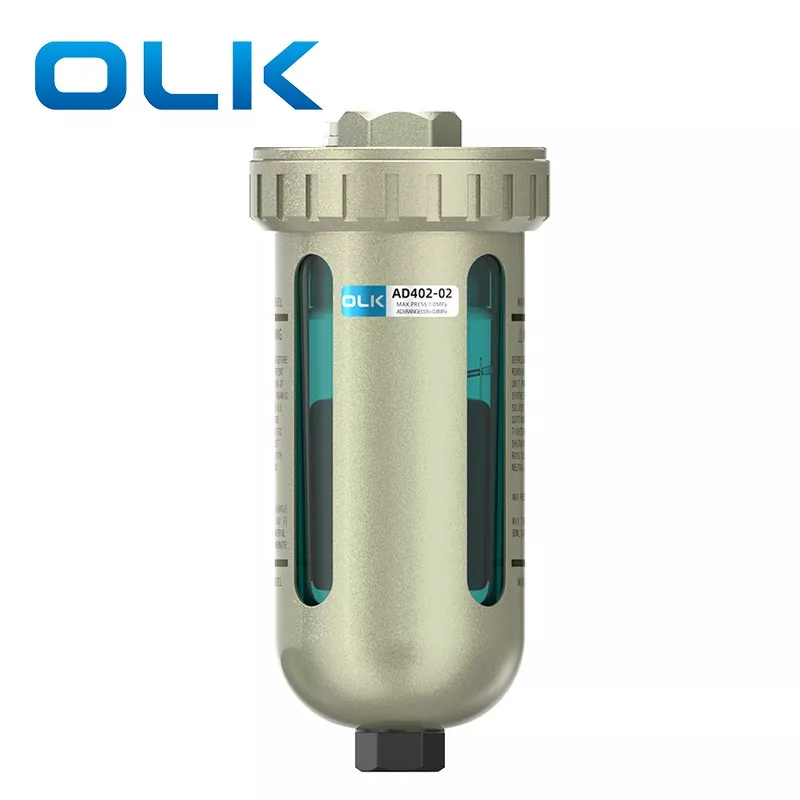

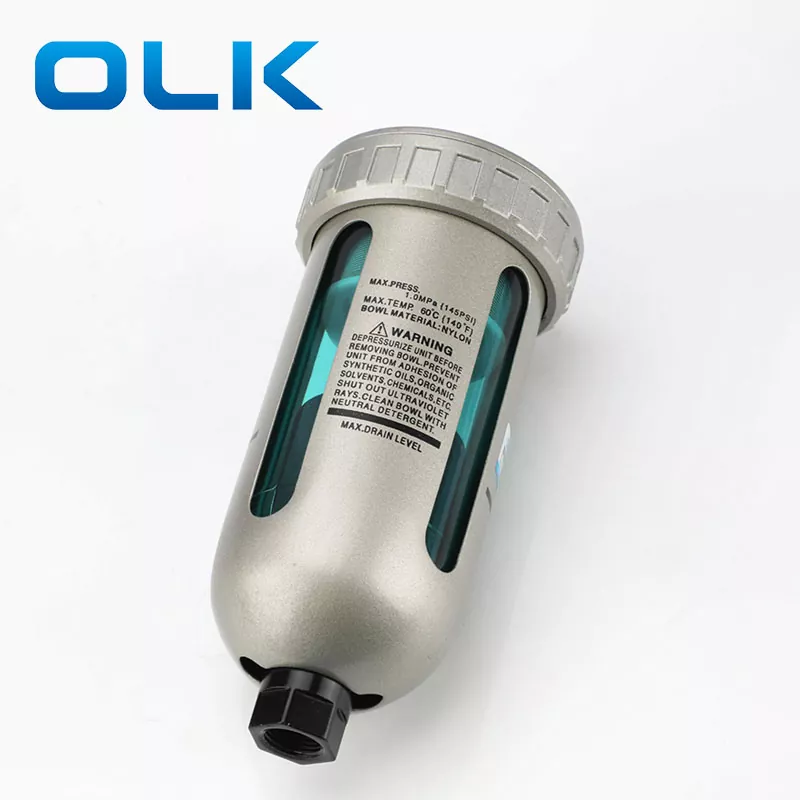

AD402 자동 배수 밸브

OLKAD402 자동 배수 Valveautomically and Silliabilly 배출은 수동 작동없이 배수를 방출합니다. 오래 지속되는 성능을위한 먼지 및 부식 방지, 내구성있는 보울 가드가 표준으로 포함되어 있습니다.

AD402 자동 드레인 밸브 워싱 원리 :

1. 그릇의 압력 없음 :

   내부 압력이 없으면 무게로 인해 플로트가 떨어지고 챔버 구멍을 밀봉합니다. 피스톤은 봄에 의해 밀려 나고, 배수는 길쭉한 구멍을 통해 하우징으로 흐르고, 그곳에서 배출됩니다.

2. 그릇에 적용되는 압력 :

   내부 압력이 1 MPa를 초과하면 스프링 력을 극복하여 피스톤이 O- 링에 맞게 밀봉 될 때까지 들어 올립니다. 이것은 그릇 내부를 외부에서 분리합니다.

3. 배수 축적 :

   배수가 수집되면 플로트가 상승하여 챔버 구멍을 열고 압력이 들어갈 수 있습니다. 스프링 힘과 결합 된이 압력은 피스톤을 아래로 밀어 배수 가이드를 통해 배수를 방출합니다.

알아채다

1 : 배수관을 설치할 때 내 직경이 10 밀리미터 이상이고 길이가 5 미터를 초과하지 않는 파이프를 사용하십시오. 파이프를 위로 구부리지 마십시오.

2. 압축기 전력은 3.7kW보다 커야합니다

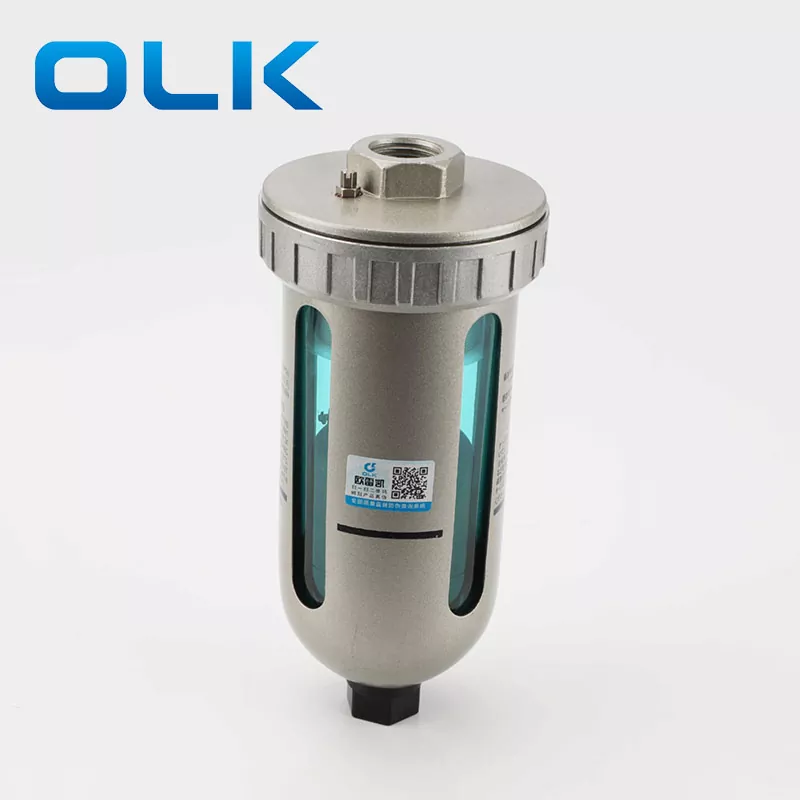

SMC 유형 AD402 시리즈 자동 드레인 밸브 게랄 매개 변수
