PEG 시리즈는 D2보다 큰 D1이있는 감속기 Tee Union 피팅으로, 다른 직경의 메인 및 분기 파이프를 연결하도록 설계되었습니다. Thepeg Reducer Tee Union 피팅에는 장비 또는 패널에 쉽고 안전한 설치를 위해 설치 공간을 절약 할 수있는 작은 장착 구멍이 제공됩니다.
다른 파이프 크기 연결에 적합한 D1 ＞ D2
빠른 고정을위한 내장 된 작은 장착 구멍
빠른 설치를위한 쉬운 푸시 인 및 풀 아웃 디자인
공압 시스템 및 자동화 장비에 널리 사용됩니다
|
못 |
8 |
- |
6 |
|
모델 |
튜브 크기 (메트릭) |
|
튜브 크기 (메트릭) |
|
페그 시리즈 피팅 |
4 : 4mm |
|
4 : 4mm |
|
|
6 : 6mm |
|
6 : 6mm |
|
|
8 : 8mm |
|
8 : 8mm |
|
|
10 : 10mm |
|
10 : 10mm |
|
|
12 : 12mm |
|
12 : 12mm |
|
|
14 : 14mm |
|
14 : 14mm |
|
|
16 : 16mm |
|
16 : 16mm |
|
체액 |
공기/물 (조건부)/진공 |
|
작동 압력 |
0-1.0MPA |
|
진공 압력 |
-100KPA (10 Torr) |
|
작동 온도 |
-10-60 0 |
|
재료 |
나일론 (PA), 폴리 우레탄 (PU) |

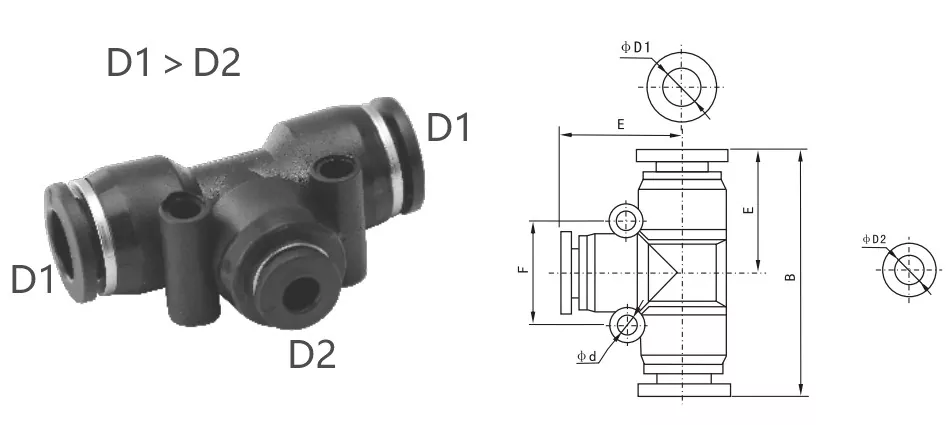

PEG 감속기 TEE UNION 피팅 개요 차원 파라미터
|
인치 튜브 |
메트릭 튜브 |
ϕd1 |
ϕd2 |
B (MM) |
E (MM) |
F (MM) |
ϕd (mm) |
|
PEN1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
PE 피팅 및 페그 피팅에서 다른 점은 무엇입니까?
PE 피팅 (동일한 TEE UNION) : 3 개의 튜브 모두 동일한 외경을 가지며 동일한 크기의 3 개의 공압 튜브를 연결하는 데 적합합니다.
페그 피팅 (Reducer Tee Union) : 두 측면 튜브는 중앙 튜브보다 크며 다른 튜브 크기를 연결하도록 설계되었습니다.
