TCTC-M 브래킷

Model:TC32

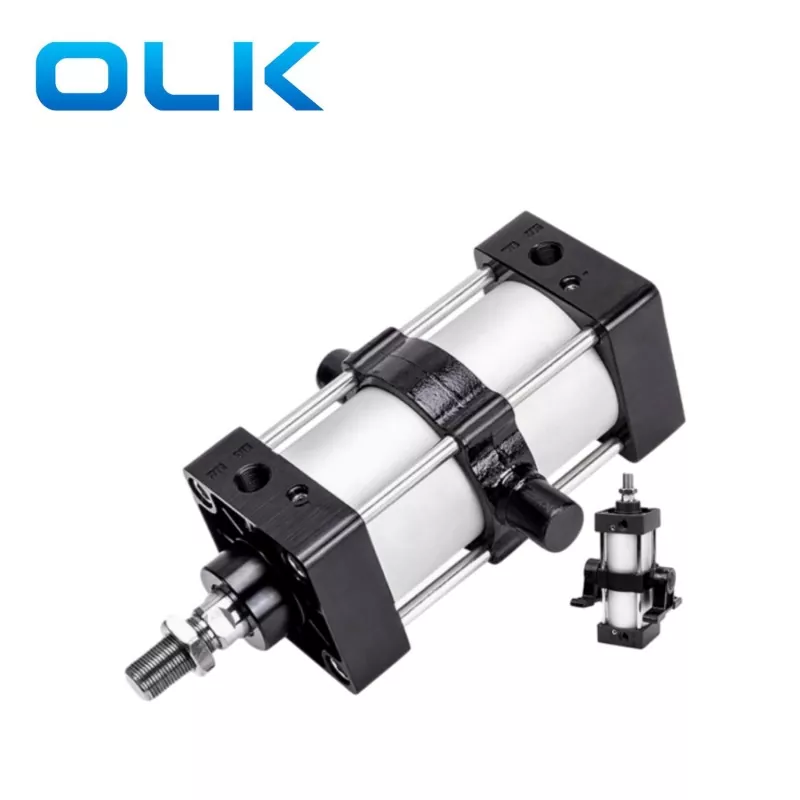

전문적인 TC/TC-M 브래킷 제조업으로서 공장에서 TC/TC-M 브래킷을 구매할 수 있으며 OLK는 최고의 애프터 판매 서비스와 적시 배송을 제공 할 수 있습니다. 중간 스윙 TC/TC-M 브래킷을위한 OLK 표준 설치 브래킷은 고강도 철분 주입 성형으로 만들어졌으며 표면은 검은 색 아연 기술로 코팅되어 녹슬기 쉽지 않으며 부식 방지입니다. TC/TC-M 브래킷은 일반적으로 공압 실린더의 중간 위치에 설치되며 TC 장착 브래킷은 임의의 위치에서 고정 될 수 있습니다. 공기 실린더는 중이 축을 중심으로 스윙 할 수 있으며, 이는 긴 보어 크기 실린더에 적합합니다. TC 및 TC-M의 설치 브래킷 설계는 구조적으로 안정적이며 고속 왕복 운동 중에 공기 실린더가 흔들리지 않도록합니다.

문의 보내기

제품 설명

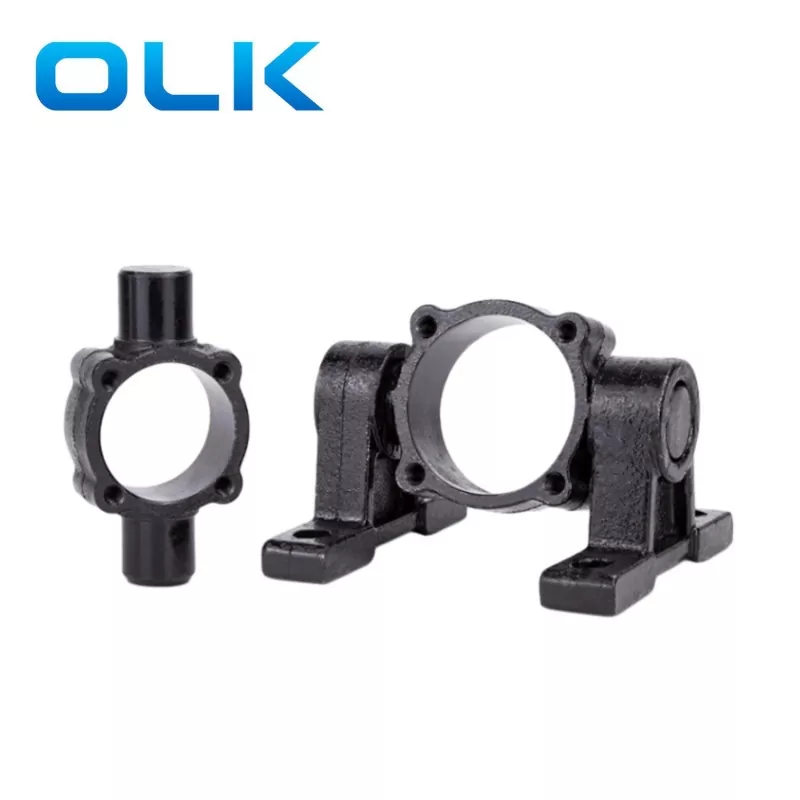

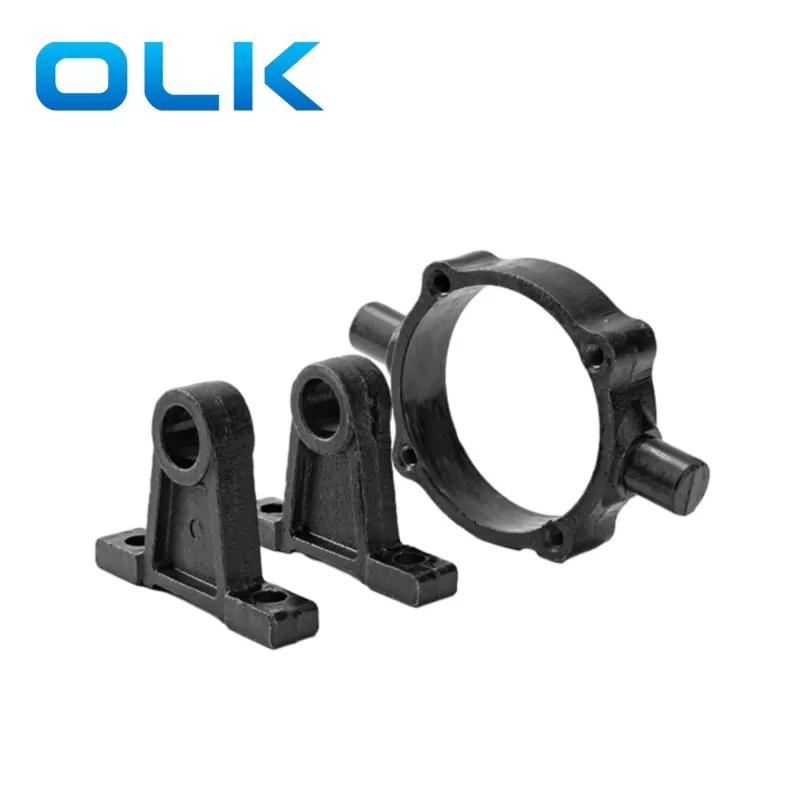

TC 브래킷과 비교할 때 TC-M 장착 브래킷에는 2 개의 추가 장착베이스가 있으며 TC-M 브래킷 구조는 더 강력하여 높은 실린더 작동 주파수 또는 높은 구동력을 갖는 응용 분야에 적합합니다.

TC 및 TC-M 장착 브래킷 스윙은 모두 360 ° 회전 특성을 갖습니다. TC/TC-M은 수직 로커 암 이동을 수행하고 공기 실린더 이동의 자유도를 조정할 수 있습니다. 포장 장비, 분류 시스템, 조립 장비 등과 같은 작업 시나리오에 적합합니다.

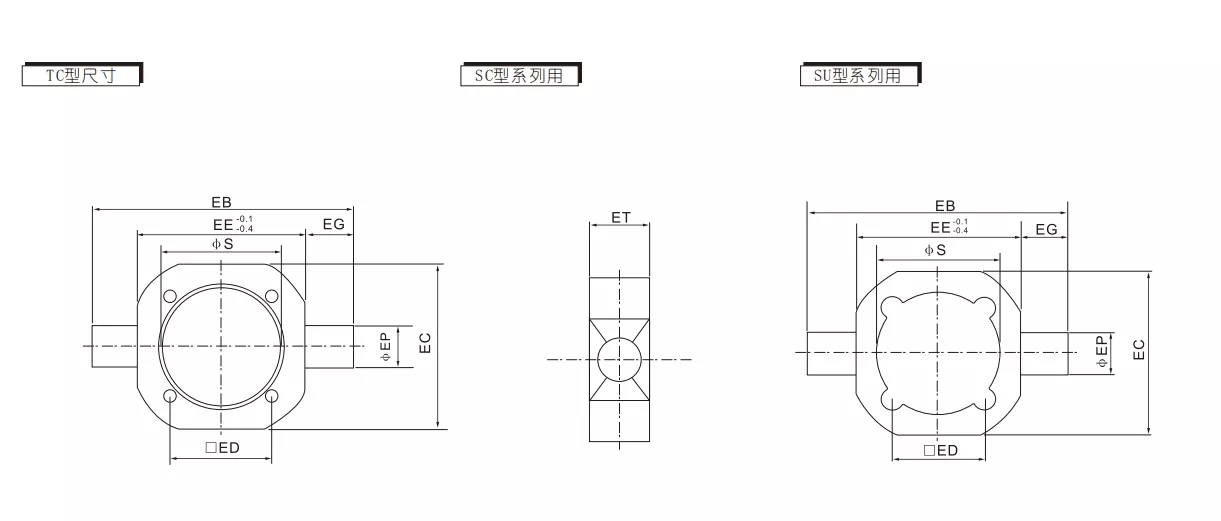

TC 브래킷 외부 치수 데이터

코드 / 보어 직경	EB	EC	에드	의	예를 들어	EP	et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

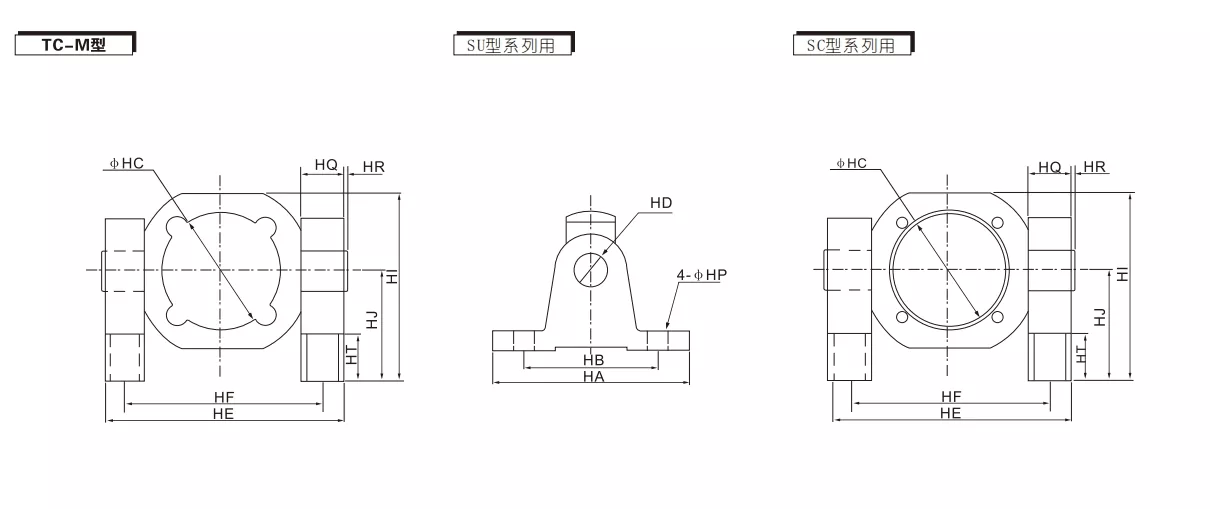

TC-M 브래킷 외부 치수 데이터

코드 / 보어 직경	하아	HB	HC	HD	그	hf	안녕	HJ	본사	HR	ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14
