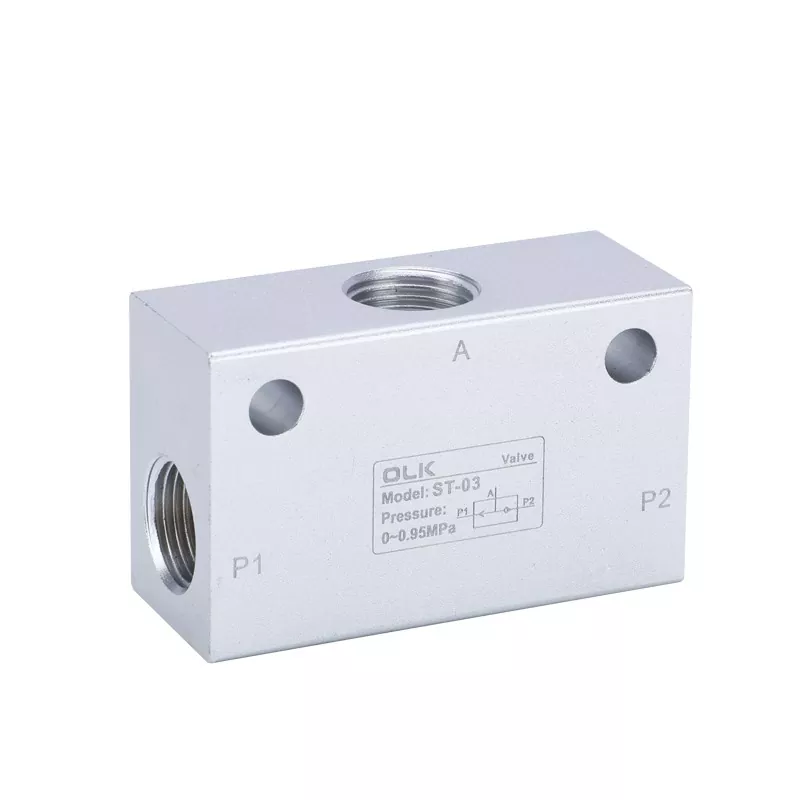

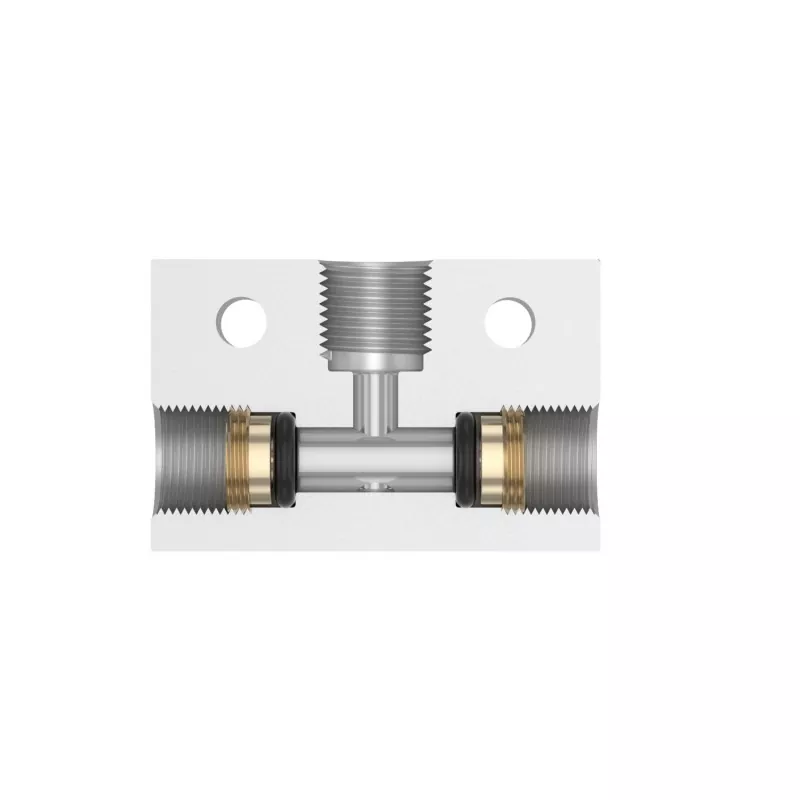

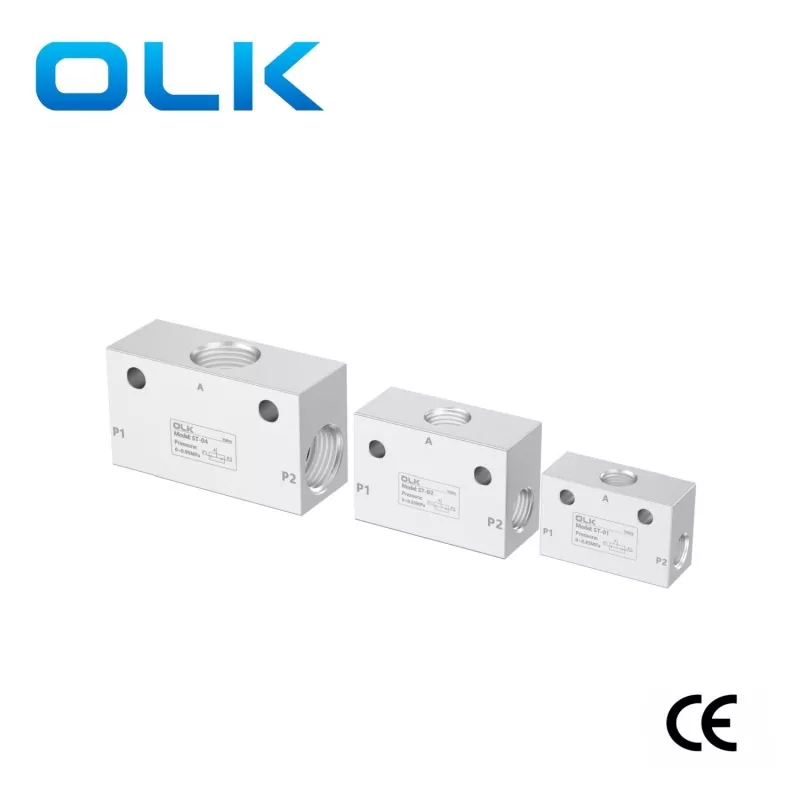

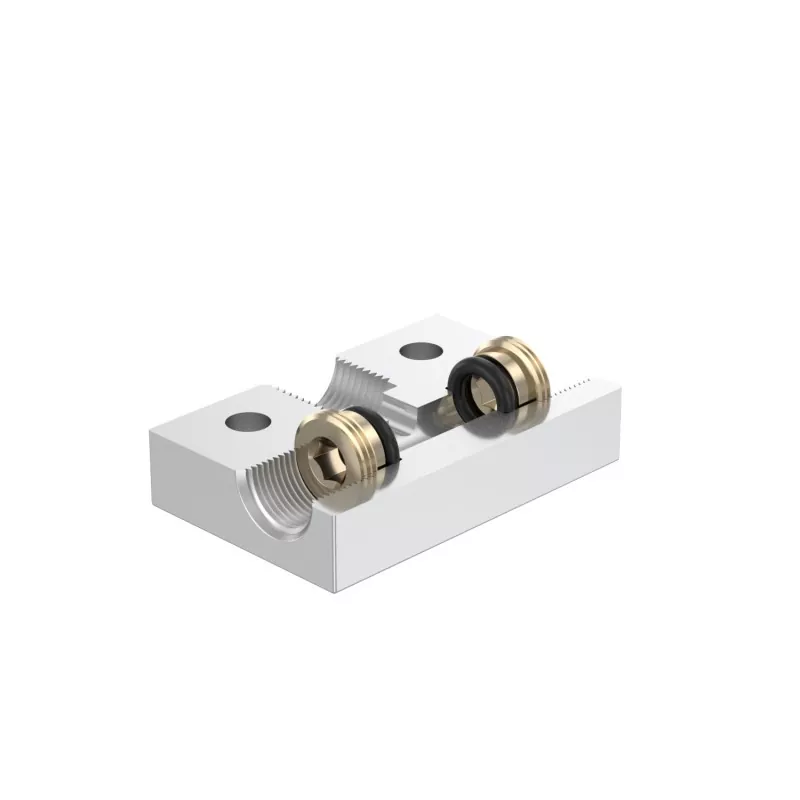

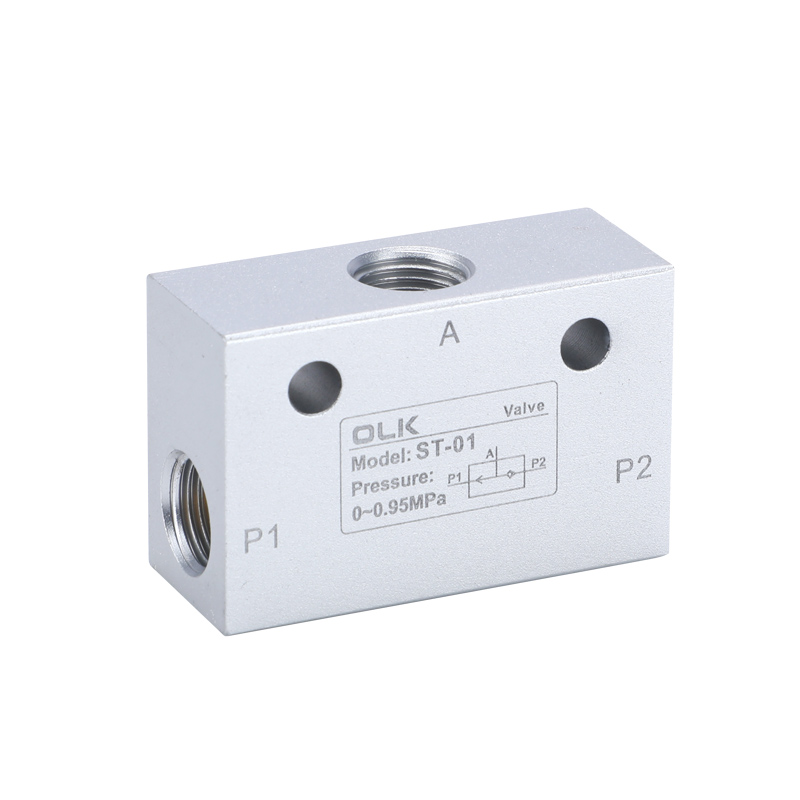

Ouleikai(OLK) ST 시리즈 셔틀 밸브에는 두 개의 입구 포트 "IN"과 하나의 출구 포트 "OUT"이 있습니다. 가져오기 중 하나에 입력이 있으면 내보내기에도 출력이 있습니다. 두 입구 압력이 동일하지 않으면 고압 입구와 출구가 연결됩니다. 두 입구 압력이 동일하면 첫 번째 입력 압력의 입구가 출력 포트에 연결됩니다.
선택기 밸브 또는 이중 파일럿 체크 밸브라고도 알려진 ST 셔틀 밸브는 기본적으로 3방향 유압 파일럿 체크 밸브입니다. 유압 회로가 자동으로 선택됩니다. 액츄에이터에 두 개의 교번 압력 오일 공급원이 공급되고 더 높은 압력의 오일 포트를 열어야 하는 경우 셔틀 밸브가 사용됩니다.
ST 시리즈 셔틀 밸브는 인터페이스 스레드를 명확하게 하고, 빠른 배기, 큰 환기 용량, 쉬운 설치, 가스 압축 가능, 빠른 방출을 제공합니다.
주의사항 및 적용 문제:
셔틀 밸브는 수동 작동과 자동 작동을 전환하는 회로 등 신호 선택에 주로 사용됩니다.
에어 튜브 피팅을 올바르게 선택하지 않아 포트의 공기 흡입 또는 배출이 매우 작아지면 밸브 코어가 완전히 이동하지 않아 모든 포트가 연결될 수 있습니다. 이를 방지해야 합니다. ST-01:G1/8 ; ST-02:G1/4 ; ST-03:G3/8 ; ST-04:G1/2
셔틀 밸브는 고압 및 저압 스위칭 회로에도 사용할 수 있습니다. 단, 셔틀밸브의 고압입구측에는 2포지션 3웨이 밸브를 반드시 설치해야 저압력 상실의 위험을 방지할 수 있습니다.
|
주문 코드 |
||
|
성 |
_ |
06 |
|
모델: |
|
포트 크기 |
|
ST 셔틀 밸브 |
|
01:G1/8 |
|
|
|
02:G1/4 |
|
|
|
03: G3/8 |
|
|
|
04:G1/2 |
|
작동 매체 |
공기(40μm 이상의 필터를 통해 필터링됨) |
|
사용 압력 범위 MPa(psi) |
0~0.95(0~135) |
|
압력 저항 보장 |
1.5MPa(215psi) |
|
작동 온도 °C |
-5∼60 |
|
본체 재질 |
알루미늄 합금 |
|

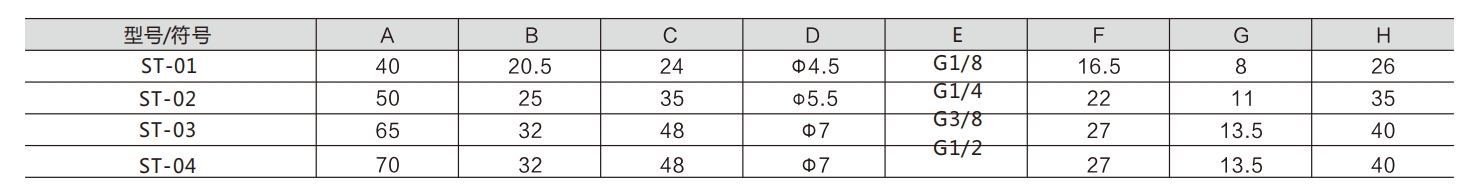

모델 |
포트 직경 |
유효 단면적 mm²(CV 값) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
G1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
G1/2 |
60 |
