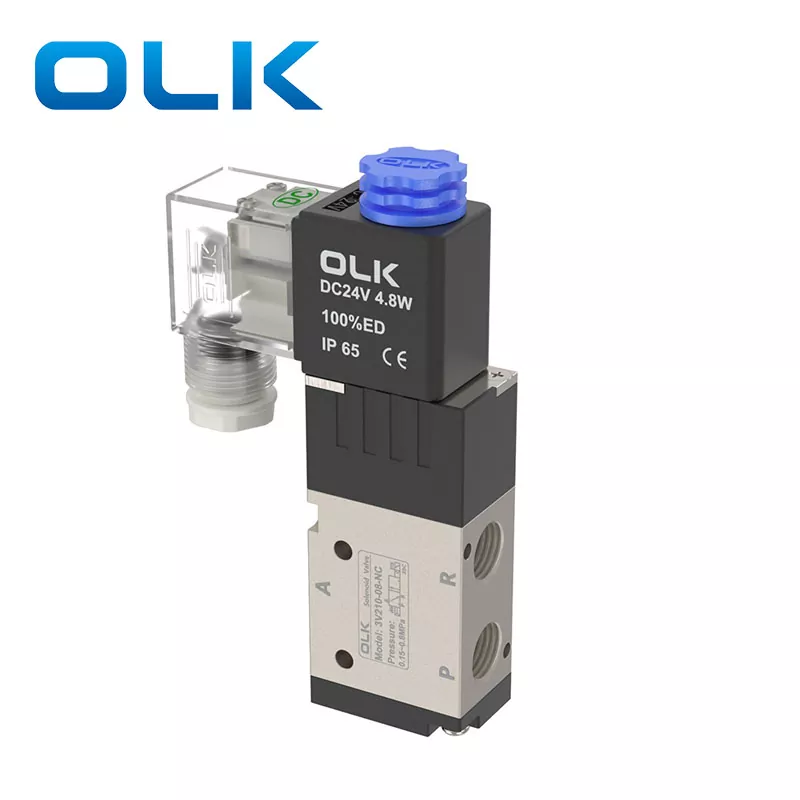

3V-매니폴드 밸브

Modell / Típus

Brand:
OLK
Position:
2 Position 3 Way
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Initial State:
NO,NC

문의 보내기

제품 설명

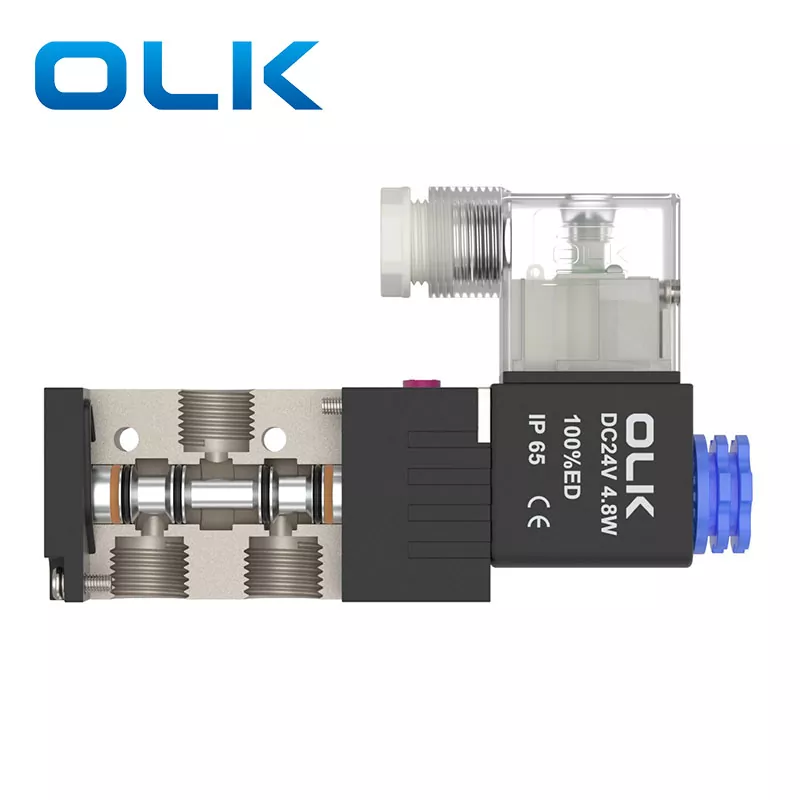

3v 매니폴드 밸브는 견고한 몸체로 수명이 길고 전기 및 공압식 전력 제어에 매우 적합합니다. 설치 및 유지 관리가 쉽습니다. 가전제품, 산업 장비, 의료 장비, 세탁기, 식수대, 정원 스프링클러 관개 등과 같은 광범위한 응용 분야를 갖추고 있습니다. 신뢰할 수 있는 정확도로 인해 모든 작업 상황에 적합합니다.

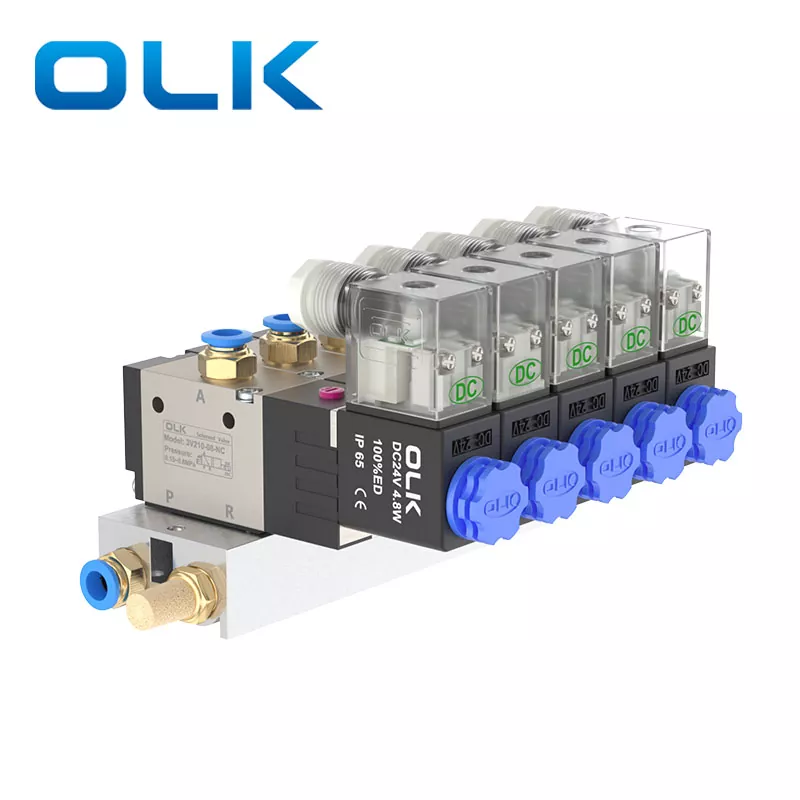

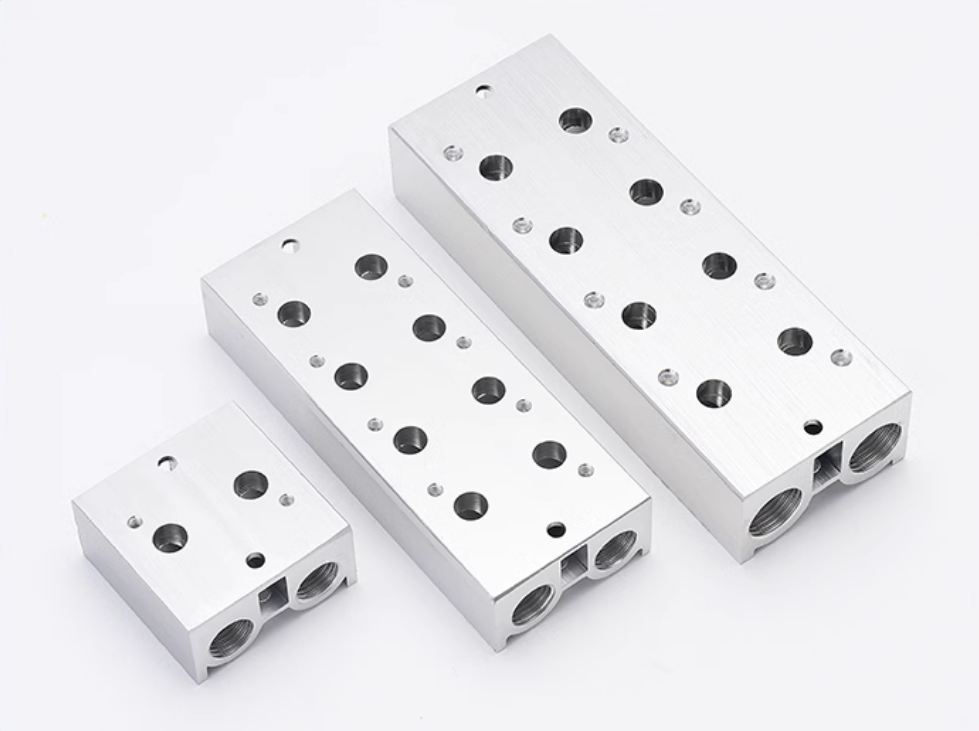

3v 시리즈 밸브 버스 플레이트

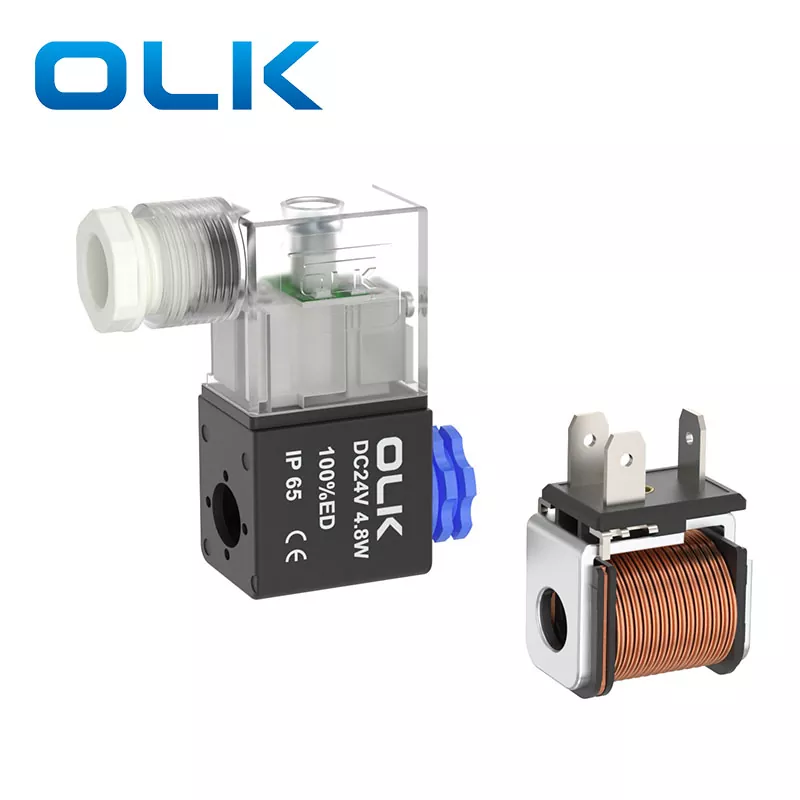

3v 밸브 코일

3V 밸브 매니폴드 피팅 사양 및 수량 표:

	머플러	플러그	PL8-02	PC8-02	버스 보드	IP65(DIN40050)

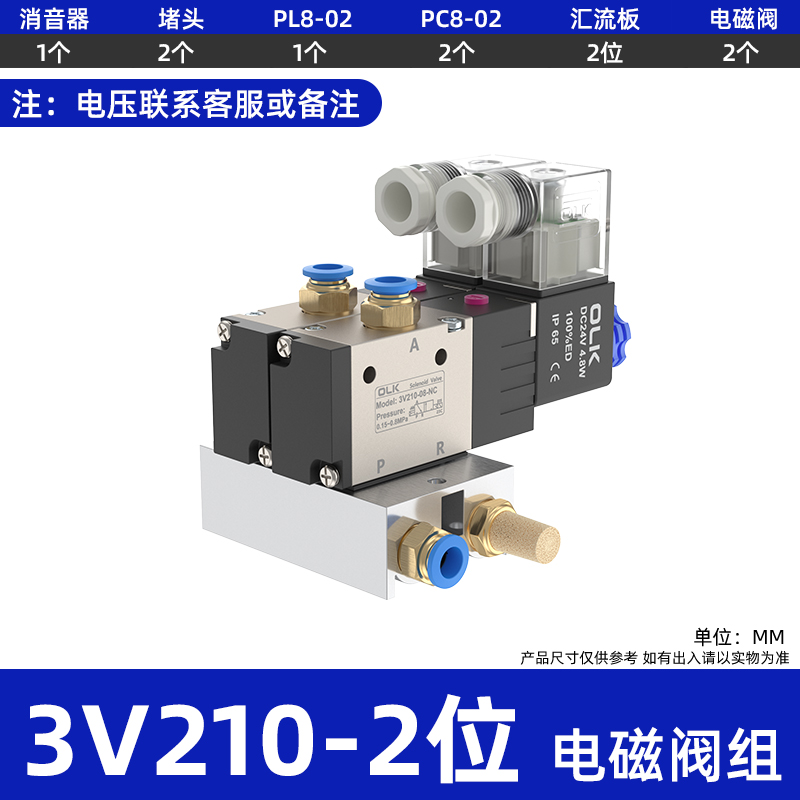

3V110-2F 3V210-2F 3V310-2F	1	2	1	2	2	2

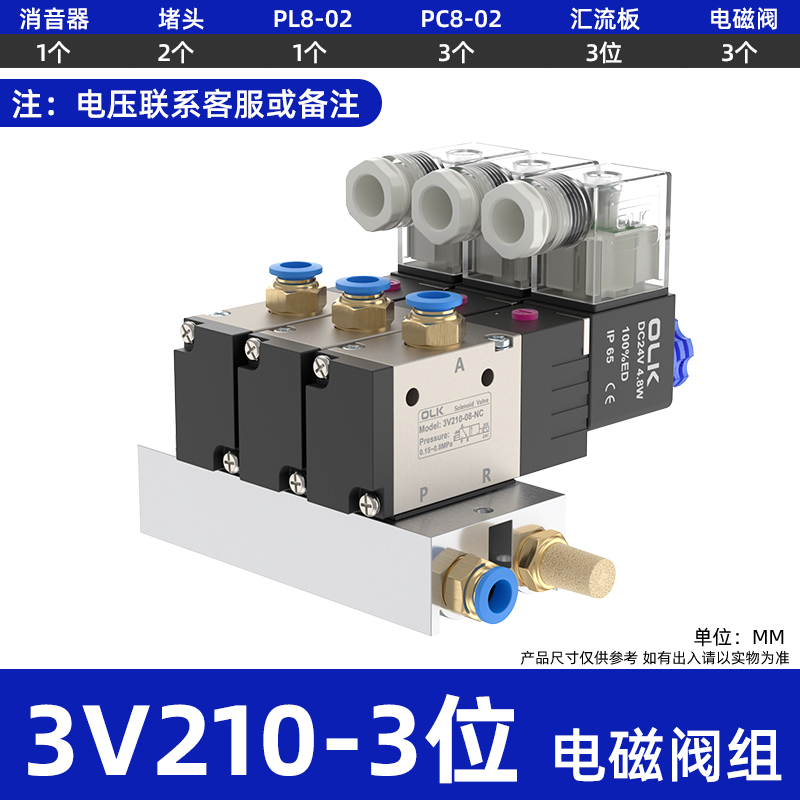

3V110-3F 3V210-3F 3V310-3F	1	2	1	3	3	3

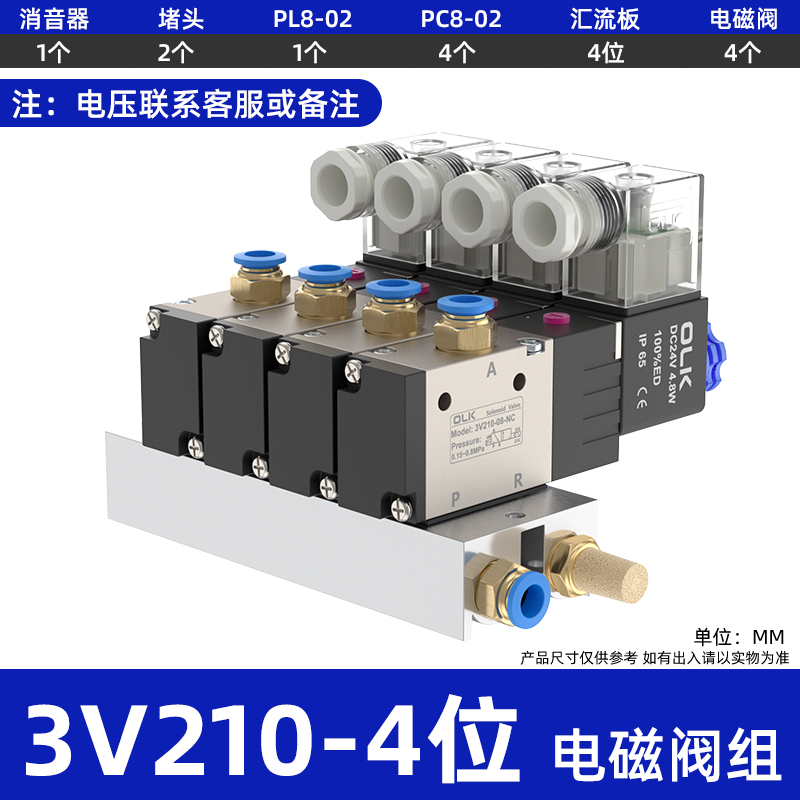

3V110-4F 3V210-4F 3V310-4F	1	2	1	4	4	4

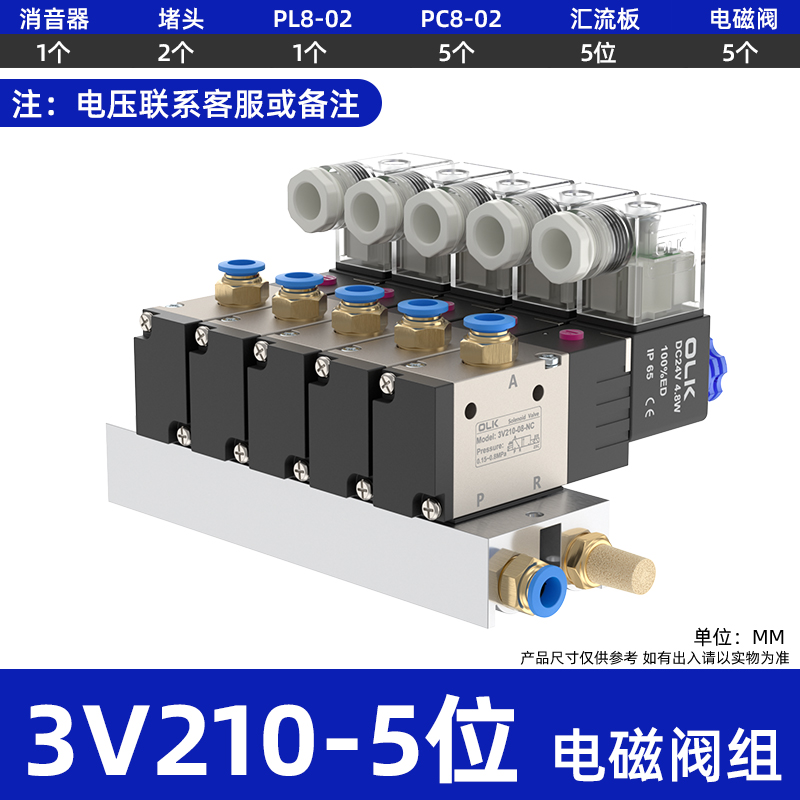

3V110-5F 3V210-4F 3V310-5F	1	2	1	5	5	5

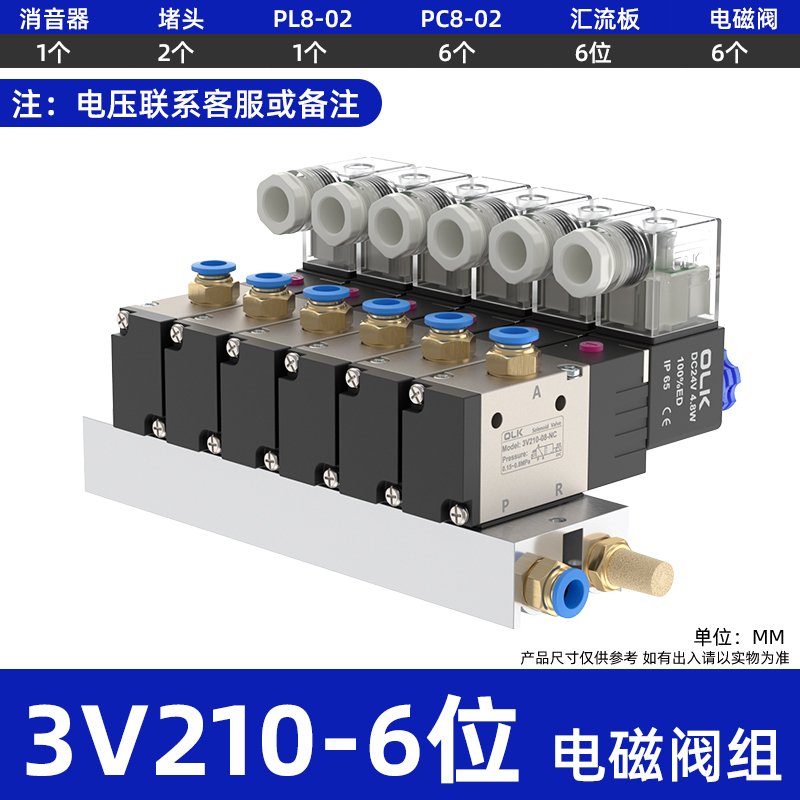

3V110-6F 3V210-6F 3V310-6F	1	2	1	6	6	6

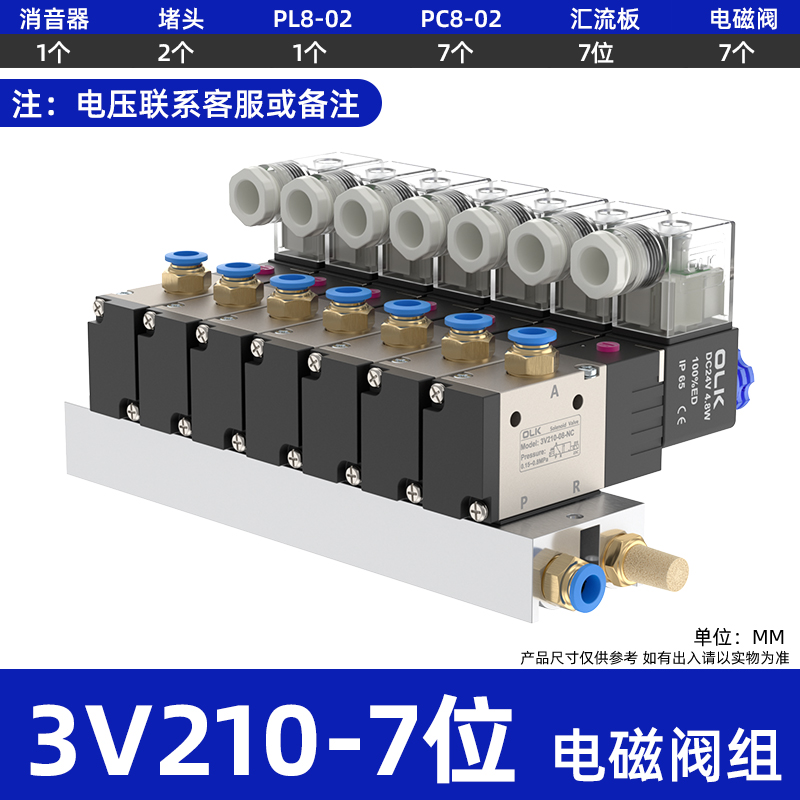

3V110-7F 3V210-7F 3V310-7F	1	2	1	7	7	7

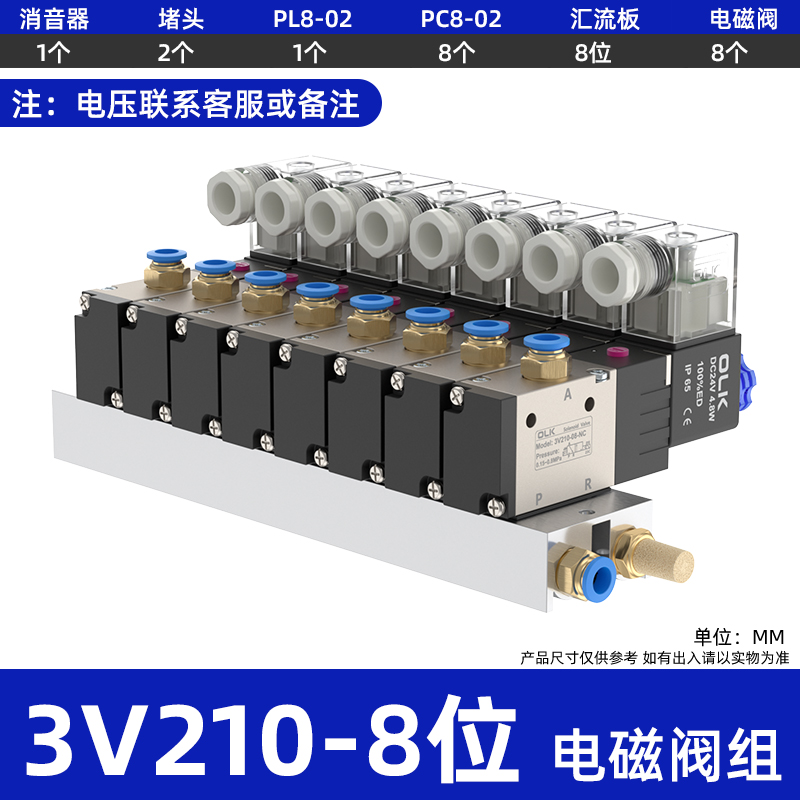

3V110-8F 3V210-8F 3V310-8F	1	2	1	8	8	8

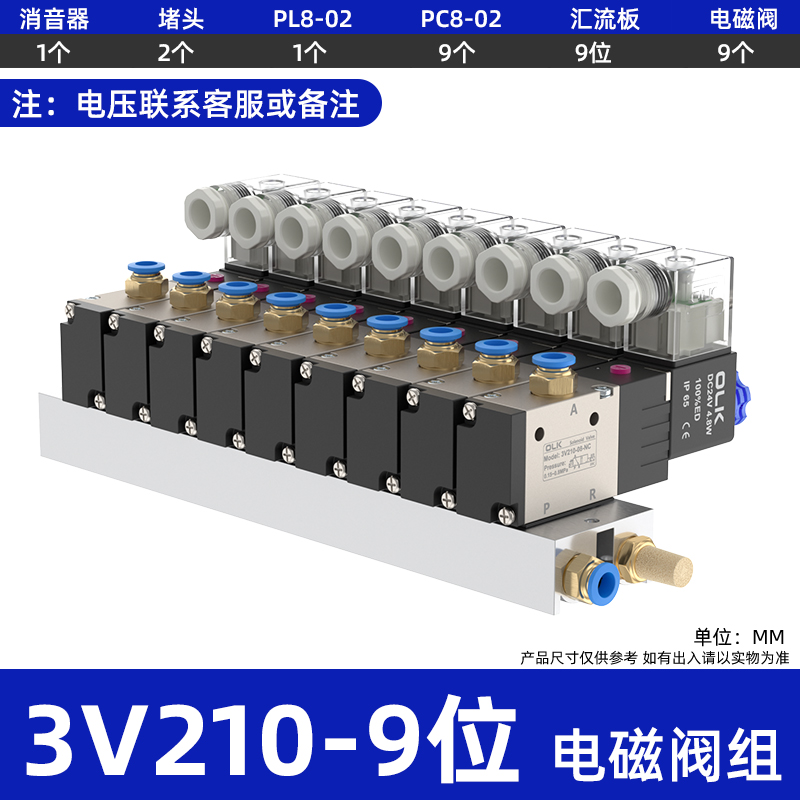

3V110-9F 3V210-9F 3V310-9F	1	2	1	9	9	9

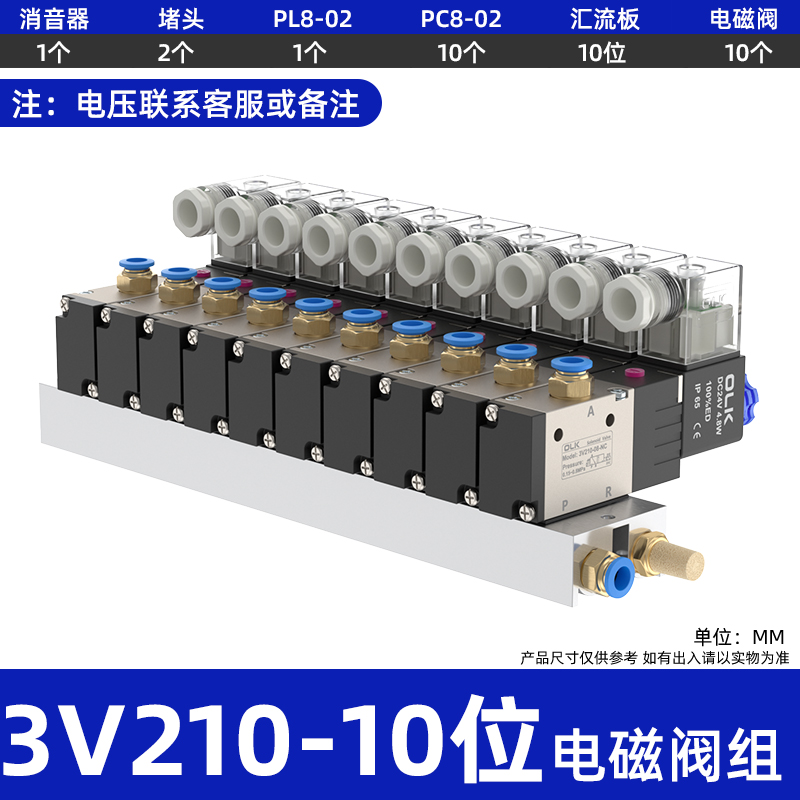

3V110-10F 3V210-10F 3V310-10F	1	2	1	10	10	10

3V 3v-매니폴드 밸브 일반 매개변수 데이터:

작동 매체	공기(40μm 이상의 필터를 통해 필터링됨)
행동	파일럿형
직위 수	2개의 위치 3방향
윤활	불필요한
사용 압력 범위 MPa(psi)	0.15∼0.8(21~114)
압력 저항 보장	1.5MPa(215psi)
본체 재질	알루미늄 합금
표준전압	AC220V, AC110V, AC24V, DC24V, DC12V
사용 전압 범위	AC:±15%DC:±10%
보호 수준	IP65(DIN40050)
내열등급	클래스 B
연결 유형	DIN 소켓형, 콘센트형
흥분 시간	0.05초 이하

3v-매니폴드 밸브 다른 매개변수

모델	포트 직경	작동 온도 °C	최대 작동 주파수	유동 단면적 mm²(CV 값)	전력 소비
3V110-M5	M5	-20∼70	5회/초	5.5(0.31)	AC: 3VA DC: 3W
3V120-M5	M5	-20∼70	5회/초	5.5(0.31)	AC: 3VA DC: 3W
3V110-06	G1/8	-20∼70	5회/초	12.0(0.67)	AC: 3VA DC: 3W
3V120-06	G1/8	-20∼70	5회/초	12.0(0.67)	AC: 3VA DC: 3W
3V210-06	흡기=출구=G1/8	-20∼70	5회/초	14.0(0.78)	AC: 6VA DC: 4.8W
3V220-06	흡기=출구=G1/8	-20∼70	5회/초	14.0(0.78)	AC: 6VA DC: 4.8W
3V210-08	흡입구=배출구=G1/4	-20∼70	5회/초	16.0(0.89)	AC: 6VA DC: 4.8W
3V220-08	흡입구=배출구=G1/4	-20∼70	5회/초	16.0(0.89)	AC: 6VA DC: 4.8W
3V310-08	흡입구=배출구=G1/4	-20∼70	5회/초	25.0(1.39)	AC: 6VA DC: 4.8W
3V320-08	흡입구=배출구=G1/4	-20∼70	5회/초	25.0(1.39)	AC: 6VA DC: 4.8W
3V310-10	흡입구=배출구=G3/8	-20∼70	5회/초	30.0(1.67)	AC: 6VA DC: 4.8W
3V320-10	흡입구=배출구=G3/8	-20∼70	5회/초	30.0(1.67)	AC: 6VA DC: 4.8W
3V410-15	흡입구=배출구=G1/2	-5∼60	3회/초	50.0(2.79)	AC: 6VA DC: 4.8W
3V420-15	흡입구=배출구=G1/2	-5∼60	3회/초	50.0(2.79)	AC: 6VA DC: 4.8W

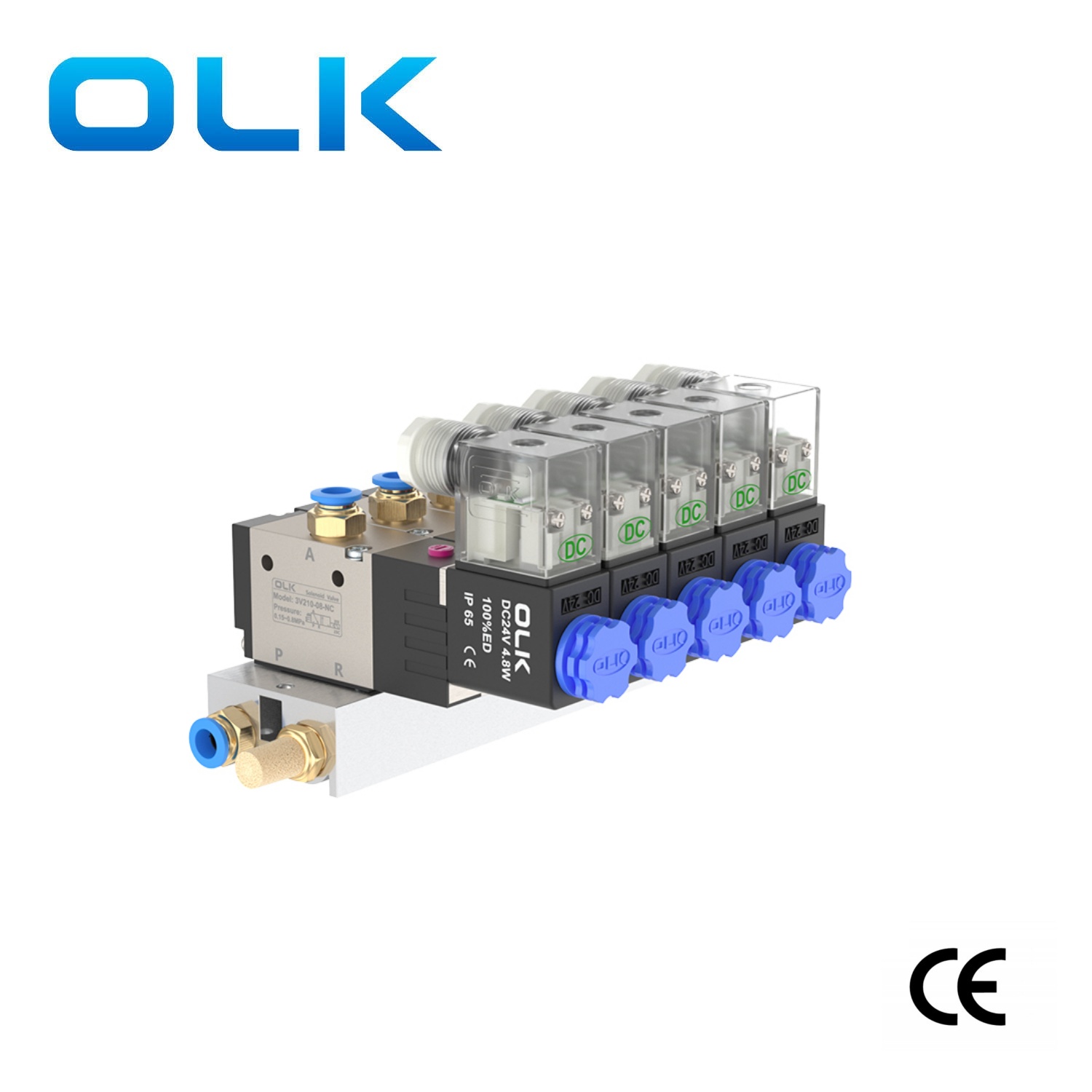

OLK 3V100, 3V200 및 3V300 시리즈 솔레노이드 밸브와 호환됩니다. 전체 조립 서비스(밸브 + 매니폴드 + 피팅)를 제공합니다.

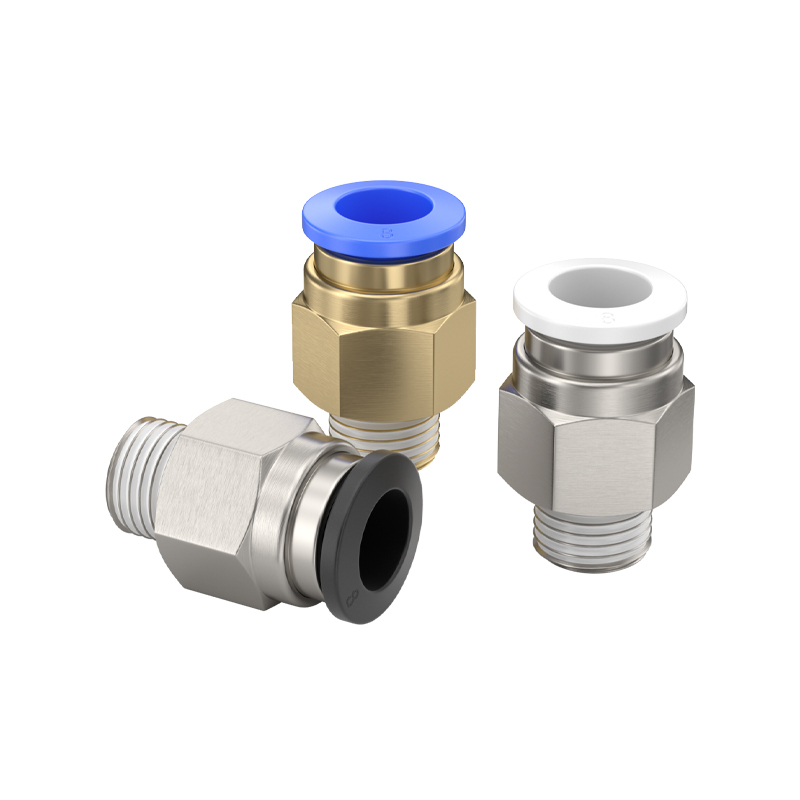

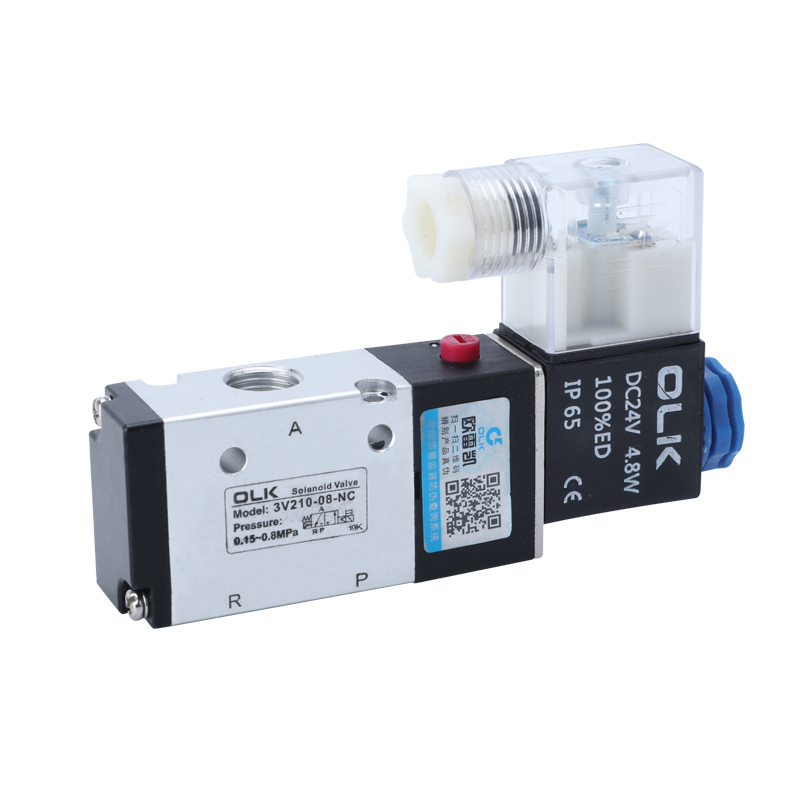

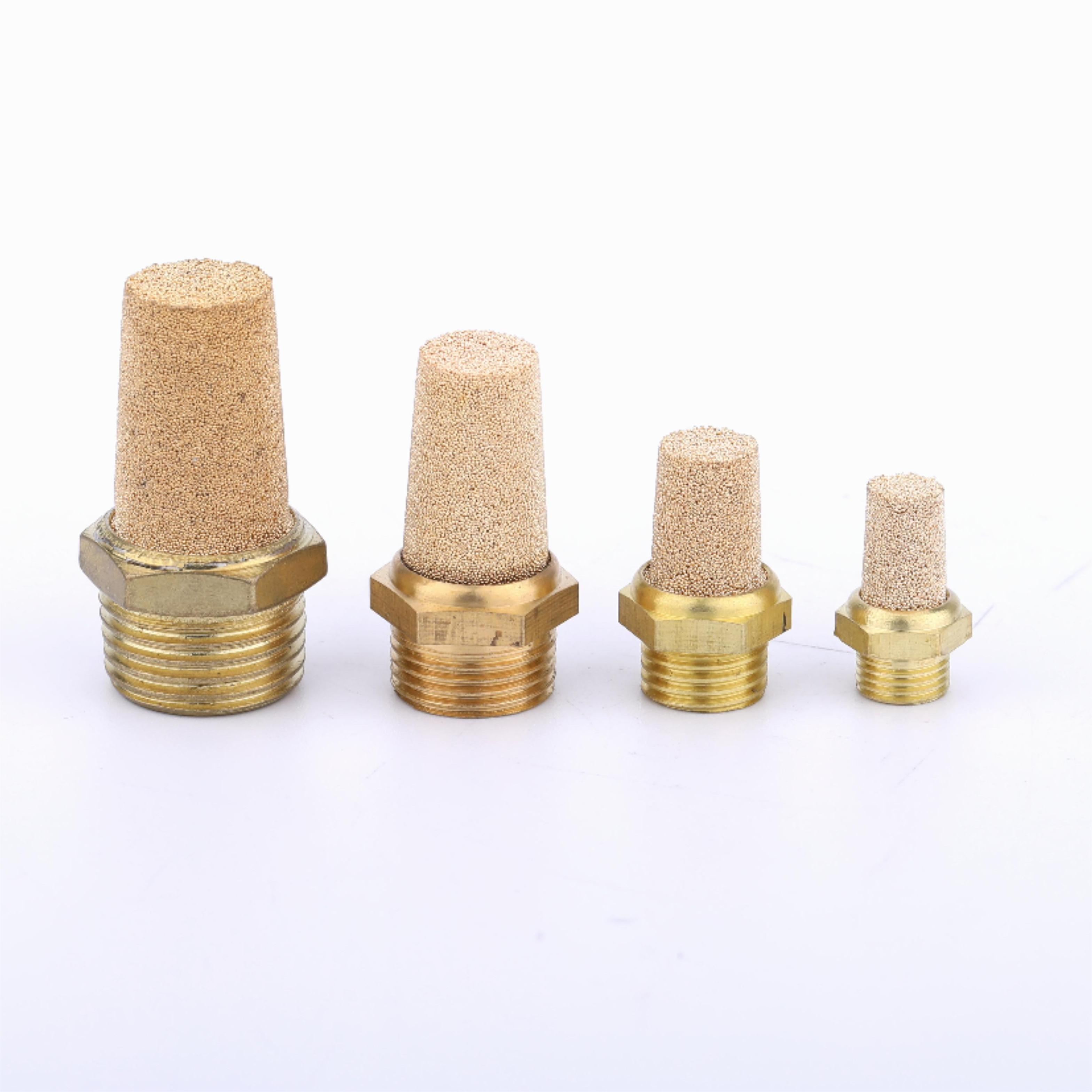

	3V 솔레노이드 밸브	3V 메인폴드	PC 피팅	타워형 소음기
