3V2 솔레노이드 밸브 3방향

다음은 3V2 솔레노이드 밸브 3방향에 대한 소개입니다. OLK는 3V2 솔레노이드 밸브 3방향에 대한 이해를 돕기를 바랍니다. 더 나은 미래를 함께 만들기 위해 계속해서 협력할 신규 고객과 기존 고객을 환영합니다!

문의 보내기

제품 설명

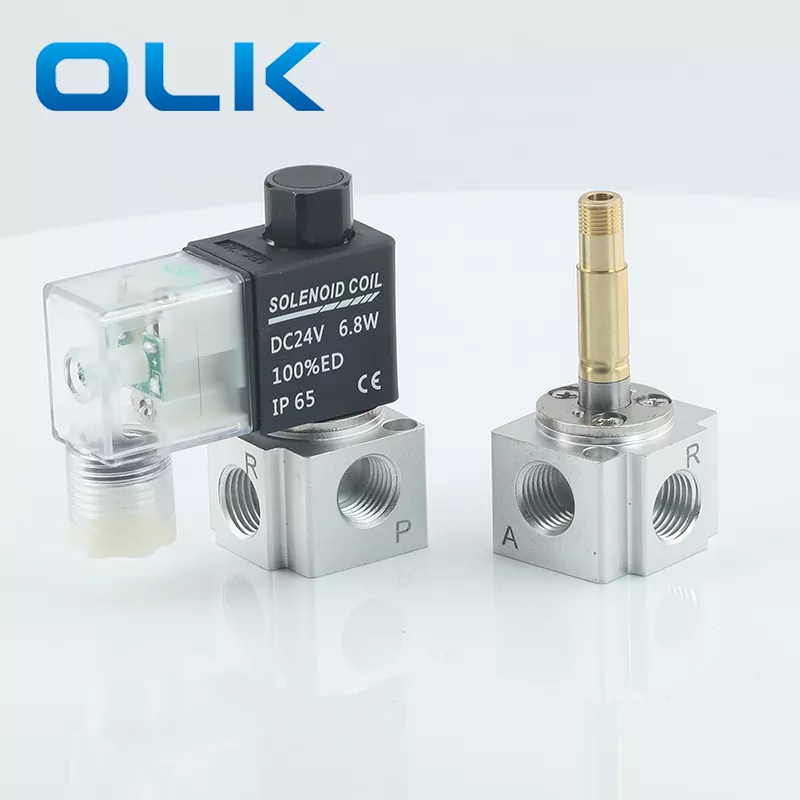

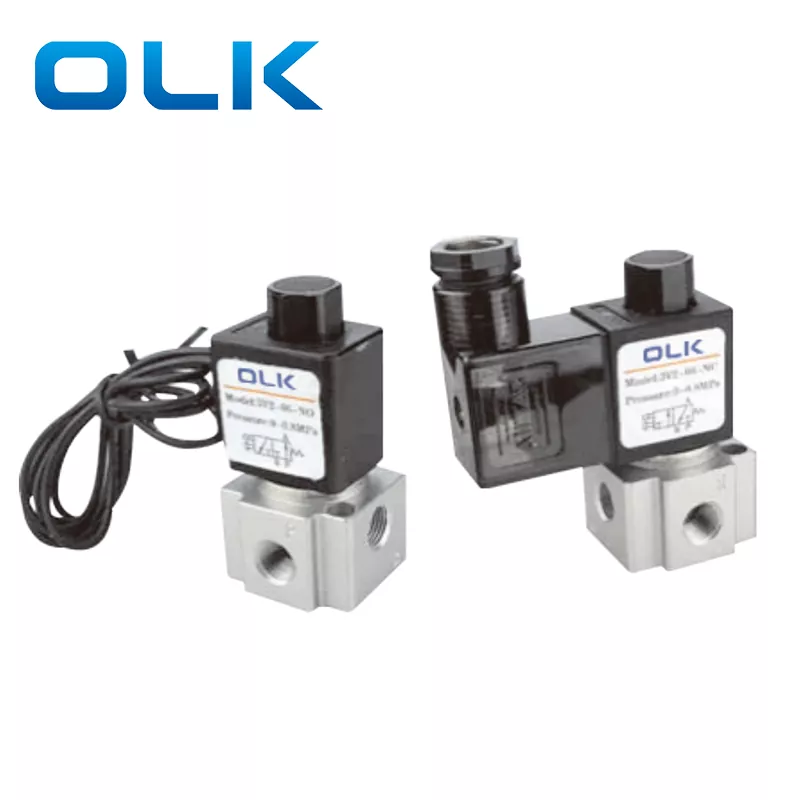

3V2 솔레노이드 밸브는 작고 가벼우며 설치가 쉽습니다. 본체는 강한 알루미늄으로 만들어져 녹과 손상에 강합니다. 밸브는 DC12V, DC24V, AC110V 또는 AC220V 전원 옵션이 있는 안정적인 솔레노이드 코일을 사용합니다.

이 OLK 브랜드 3V2 솔레노이드 밸브는 중간 흐름 공기 제어에 적합합니다. 빠르게 전환되고, 전력을 거의 사용하지 않으며, 오래 지속됩니다. 상시 닫힘(NC), 상시 열림(NO) 또는 이중 솔레노이드일 수 있습니다. 자동화 라인, 포장 기계, 인쇄 기계, 식품 기계에 자주 사용됩니다. 크기가 작아서 좁은 공간에 적합합니다.

3V2 솔레노이드 밸브 3방향 제품특성

1.민감한 스위칭이 가능한 직동형 구조입니다.

2. 상시 닫힘(NC) 및 상시 열림(NO) 유형이 있습니다.

3. 좋은 밀봉과 큰 흐름을 위한 동축 차단 설계.

4. 윤활이 필요하지 않습니다.

5. 쉬운 설치 및 테스트를 위해 수동 오버라이드가 장착되어 있습니다.

6. 다양한 표준 전압 옵션을 사용할 수 있습니다.

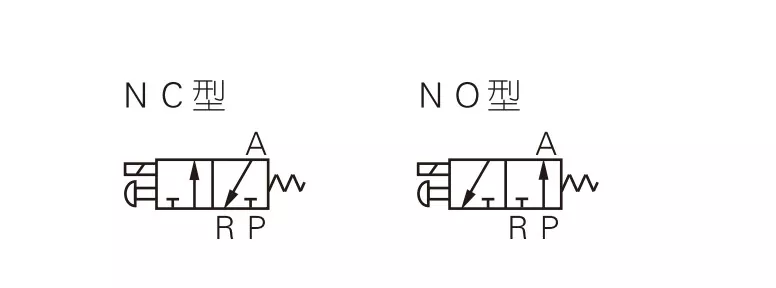

3V2 밸브 기호:

주문 코드
3V	2	-	08	NC	A
모델	암호		접속구경	연기형	표준전압	리드선 취출	스레드 유형
3V:2 위치 3방향	2:2 시리즈		06:G1/8	NC:상시 닫힘	답:AC220V	공백: 귀하의 유형	공백:G
			08:G1/4	아니오: 일반적으로 열림	B:DC24V	I: 선 종류	T:NPT
					C:AC110V
					B:DC24V
					F:DC12V

모델	3V206	3V208
작동 매체	공기(40μm 이상의 필터로 필터링됨)	공기(40μm 이상의 필터로 필터링됨)
연기형	직접 연기
포트 크기	G1/8	G1/4
리드선 취출	2위치 3방향
유효면적	3.2mm²(Cv = 0.18)	3.4mm²(Cv = 0.19)
매끄럽게 하기	필요하지 않음
작동 압력 범위	0~0.8MPa(0~114psi)
보증 압력	1.5MPa(215psi)
작동온도(℃)	-20 ~ 70
본체 재질	알루미늄 합금

표준전압	AC220V AC110 AC24V DC24V DC12V
전압 범위	교류：±15% DC：±10%
전력 소비	AC:7VA DC:7.0W
보호 등급	IP65(DIN40050)
절연 등급	B레벨

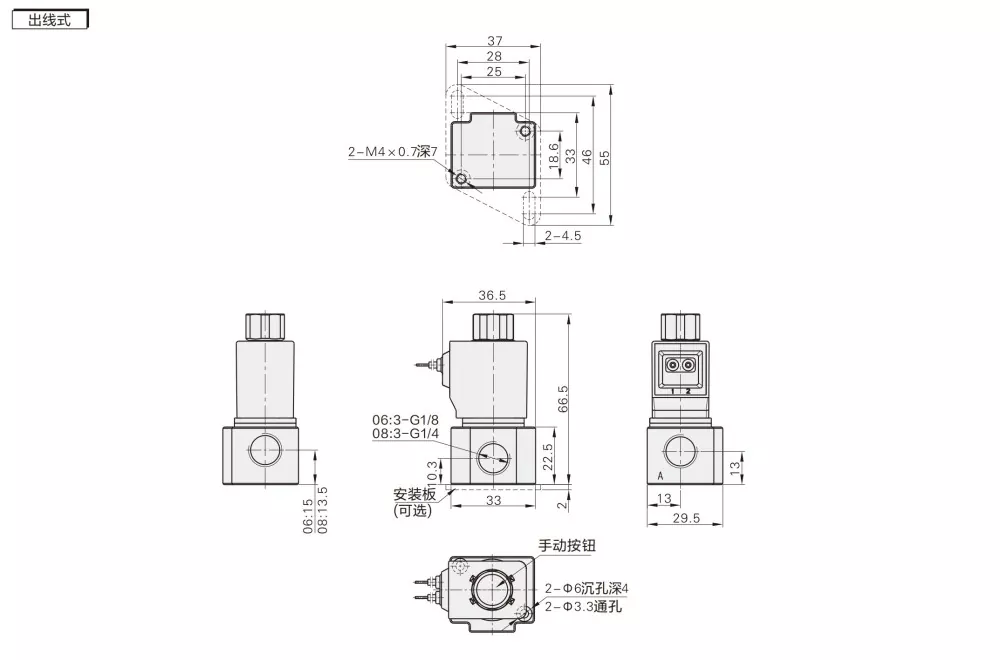

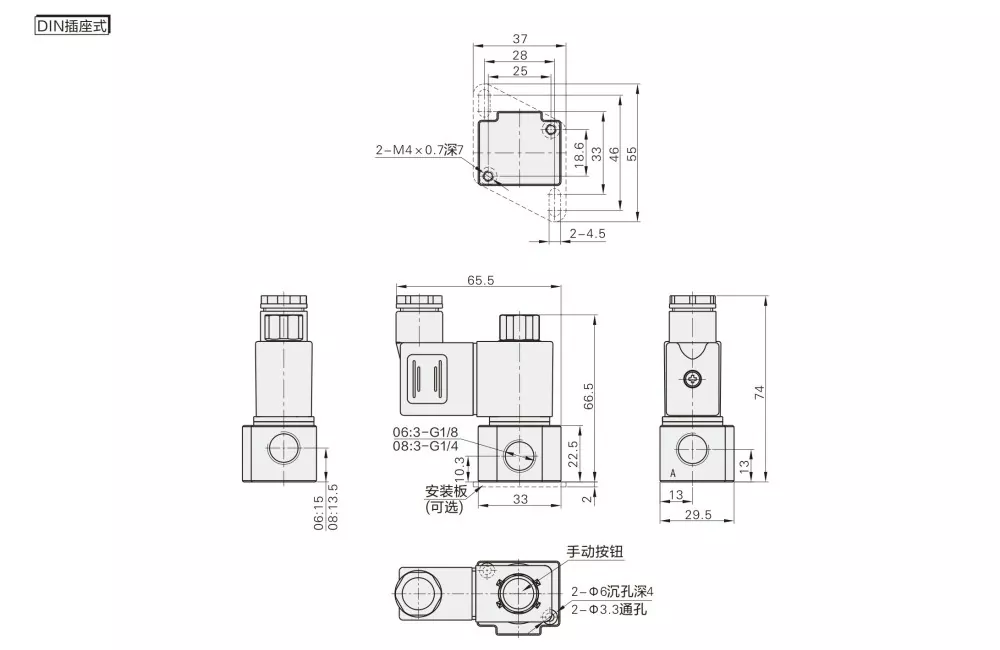

연결 유형	DIN 플러그 유형/라인 유형
최소 흥분 시간	0.05초

아니요.	이름
1	접시머리나사
2	스페이서 슬리브
3	코어 어셈블리
4	봄
5	몸
6	틈 메우는 물건
7	솔레노이드 어셈블리
8	플런저 로드
9	코일
10	움직이는 철심
11	고정와셔
12	06:G1/8
13	수동버튼
14	단말기
15	터미널 개스킷

목	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
작동 매체	공기	공기, 물, 기름	공기	공기
초기 상태:	NC	NC/NO	아니오/NC	아니오/NC
작동 유형	직접 연기	직접 연기	직접 연기	직접 연기
포트 크기	M5;G1/8	G1/8;G1/4	G1/8;G1/4	G1/4
리드선 취출	3포트 2위치	2포트 2위치	3포트 2위치	3포트 2위치
매끄럽게 하기	필요하지 않음	필요하지 않음	필요하지 않음	필요하지 않음
작동 압력	0.05초	0.05초	0~0.8MPa	0~0.8MPa
보증 압력	1.2MPa	1.5MPa	1.2MPa	1.2MPa
오리피스 크기	Φ1.2mm	Φ2.5mm	Φ3.2mm/Φ3.4mm	Φ11mm(큰 공기 흐름)
