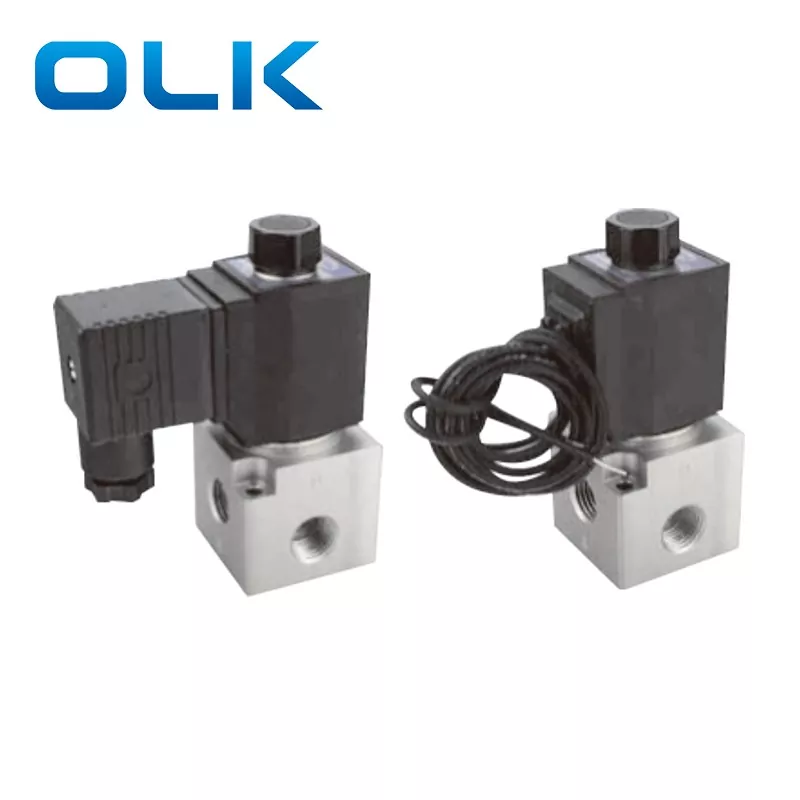

3V3 고유량 솔레노이드 밸브

OLK는 전문 제조업체로서 귀하에게 3V3 고유량 솔레노이드 밸브를 제공하고자 합니다. 그리고 OLK는 최고의 애프터 서비스와 적시 배송을 제공할 것입니다.

문의 보내기

제품 설명

3V3 고유량 솔레노이드 밸브는 직동식 설계의 2위치, 3방향 밸브로, 파일럿 작동식 밸브보다 더 빠른 응답과 더 높은 스위칭 빈도를 제공합니다. 견고한 알루미늄 합금 본체는 높은 공기 흐름과 더 높은 압력을 지원하며 진공 응용 분야에도 사용할 수 있습니다. 솔레노이드 코일 옵션에는 DC12V, DC24V, AC110V 또는 AC220V가 포함되어 안정적이고 민감한 작동을 보장합니다.

이 3V3 고유량 솔레노이드 밸브 3방향은 중대형 공압 시스템, 특히 함께 작동하는 여러 실린더 또는 높은 공기 흐름이 필요한 시스템에 적합합니다. 상시 닫힘(NC), 상시 열림(NO) 및 이중 솔레노이드 구성으로 인해 자동화 라인, 포장 기계, 인쇄 장비 및 식품 가공 기계에 이상적입니다. 빠르고 정확한 반응은 3V2와 같은 소형 밸브와 구별됩니다.

대공기 흐름 3V3 솔레노이드 밸브 3방향 제품 특성

1.민감한 스위칭이 가능한 직동형 구조입니다.

2. 상시 닫힘(NC) 및 상시 열림(NO) 유형이 있습니다.

3. 좋은 밀봉과 큰 흐름을 위한 동축 차단 설계.

4. 윤활이 필요하지 않습니다.

5. 쉬운 설치 및 테스트를 위해 수동 오버라이드가 장착되어 있습니다.

6. 다양한 표준 전압 옵션을 사용할 수 있습니다.

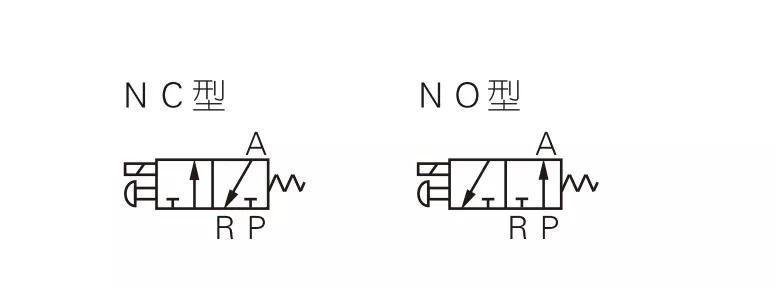

3V3 솔레노이드 밸브 기호:

주문 코드
3V	3	-	08	NC	A
모델	암호		접속구경	연기형	표준전압	리드선 취출	스레드 유형
3V:2 위치 3방향	3:3시리즈		08:G1/4	NC:상시 닫힘	답:AC220V	공백: 귀하의 유형	공백:G
				아니오: 일반적으로 열림	B:DC24V	I: 선 종류	T:NPT
					C:AC110V
					B:DC24V
					F:DC12V

모델	3V3-08
작동 매체	공기(40μm 이상의 필터로 필터링됨)
연기형	직접 연기
포트 크기*	G1/4
위치 및 방법	2위치 3방향
유효면적	11mm²(Cv = 0.62)
매끄럽게 하기	필요하지 않음
작동 압력 범위	0~0.8MPa(0~114psi)
보증 압력	1.5MPa(215psi)
작동온도(℃)	-20 ~ 70
본체 재질	알루미늄 합금

표준전압	AC220V AC110 AC24V DC24V DC12V
전압 범위	교류：±15% DC：±10%
전력 소비	AC:10VA DC:6.5W
보호 등급	IP65(DIN40050)
절연 등급	B레벨

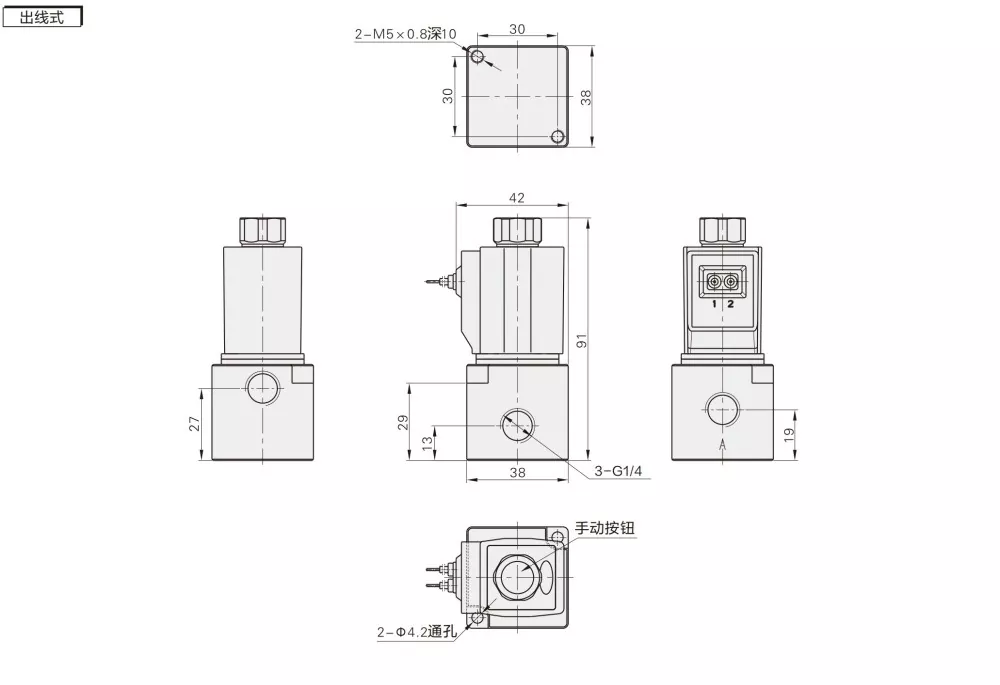

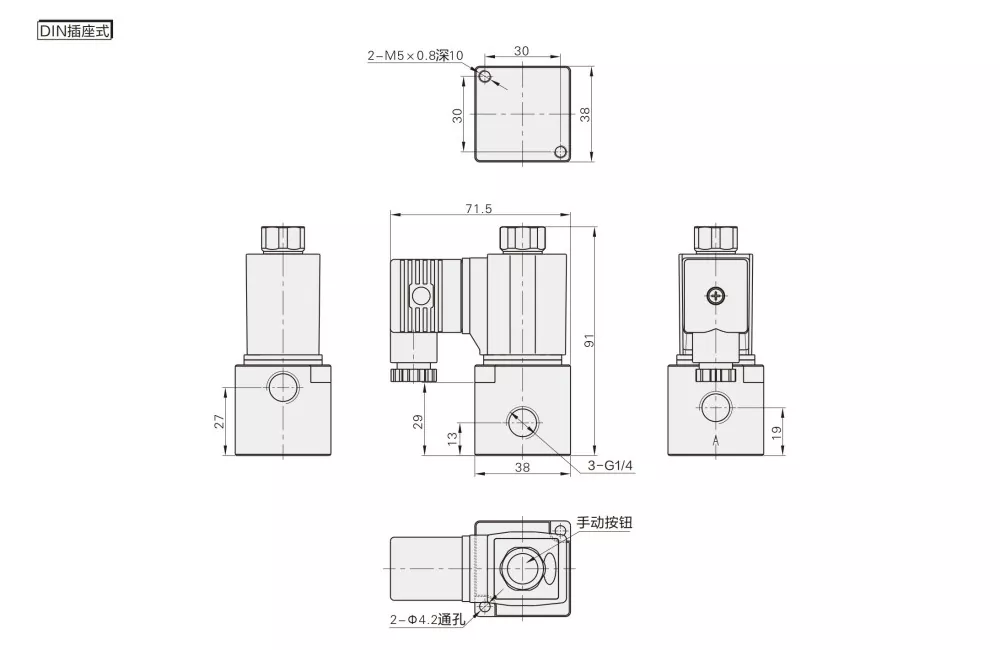

연결 유형	DIN 플러그 유형/라인 유형
최소 흥분 시간	0.05초

목	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
작동 매체	공기	공기, 물, 기름	공기	공기
초기 상태:	NC	NC/NO	아니오/NC	아니오/NC
작동 유형	직접 연기	직접 연기	직접 연기	직접 연기
포트 크기	M5;G1/8	G1/8;G1/4	G1/8;G1/4	G1/4
리드선 취출	3포트 2위치	2포트 2위치	3포트 2위치	3포트 2위치
매끄럽게 하기	필요하지 않음	필요하지 않음	필요하지 않음	필요하지 않음
작동 압력	0.05초	0.05초	0~0.8MPa	0~0.8MPa
보증 압력	1.2MPa	1.5MPa	1.2MPa	1.2MPa
오리피스 크기	Φ1.2mm	Φ2.5mm	Φ3.2mm/Φ3.4mm	Φ11mm(큰 공기 흐름)
