OLK 3포지션 2웨이 솔레노이드 밸브에는 내부 파일럿 작동 모드와 그리스가 필요 없는 4가지 모델이 있습니다. PT 나사산과 NPT 나사산 두 가지 유형의 나사산을 만들 수 있습니다. IP65(DIN40050) 보호 수준과 B등급 내열성 수준입니다.
3v400 시리즈 솔레노이드 밸브 3방향은 열악한 작업 환경에서 싱글 액션 실린더를 사용하는 데 도움이 됩니다.
|
3V |
4 |
10 |
15 |
|
|
모델 |
암호 |
밸브 유형 |
포트 크기 |
액션 유형 |
|
3V:3/2way 솔레노이드 밸브 |
4:400 시리즈 |
10: 단일 솔레노이드 밸브 5/2 방향 |
15:G1/2 |
NC:상시 폐쇄 |
|
20: 더블 솔레노이드 밸브 5/2 방향 |
아니오:평상시 개방 |
|
모델 |

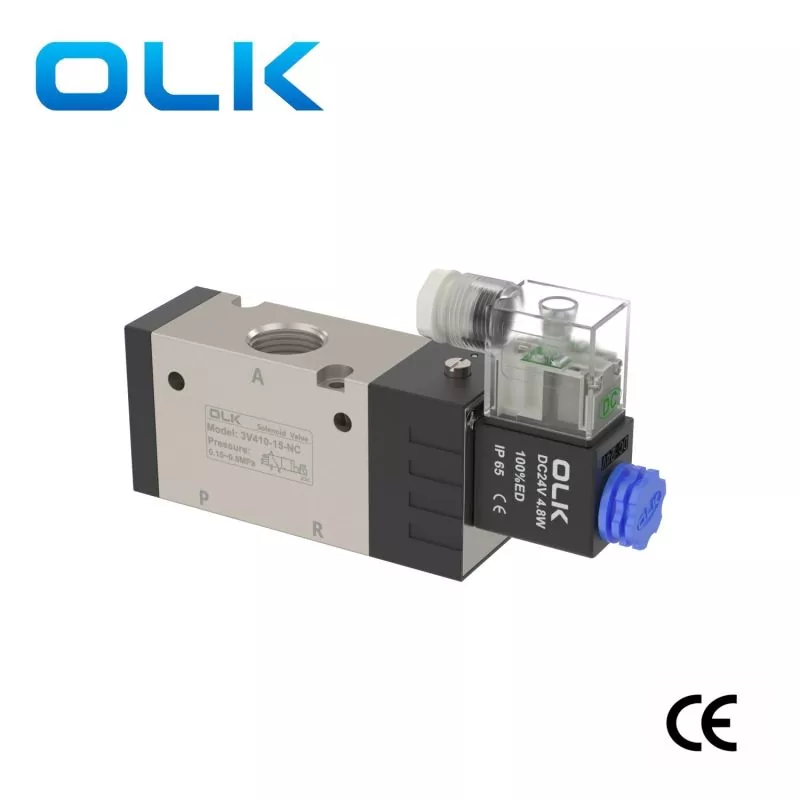

3V410-15 |

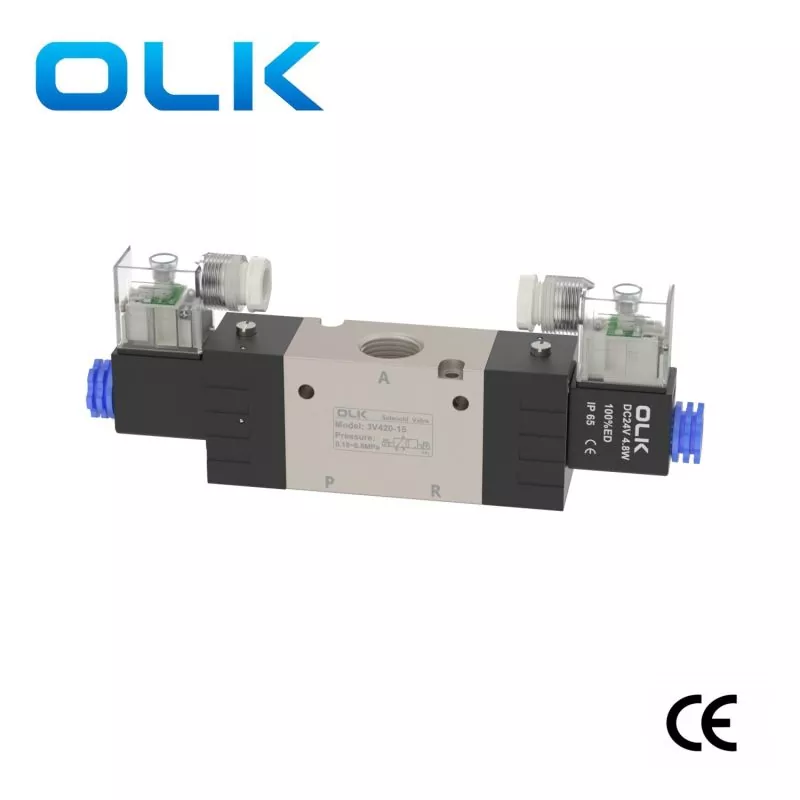

3V420-15 |
|
작동 매체 |
공기(40μm 이상의 필터망을 통한 여과) |
|
|
액션 모드 |
내부 파일럿 유형 |
|
|
포트 크기 |
입구=출구=G1/2 |
|
|
유효단면적 |
50mm²(Cv=2.79) |
|
|
직위 |
3/2 포트 |
|
|
압력 범위 |
0.15-0.8MPa(21-114psi) |
|
|
내압 |
1.5MPa(215psi) |
|
|
워킹 압력 |
'5~60℃(23~140°F) |
|
|
본체 재질 |
알루미늄 합금 |
|
|
매끄럽게 하기 |
필요 없음 |
|
|
최대 작동 주파수 |
3회/초 |
|
|
절연 등급 |
B레벨 |
|
|
최소 흥분 시간 |
0.05초 |
|
|

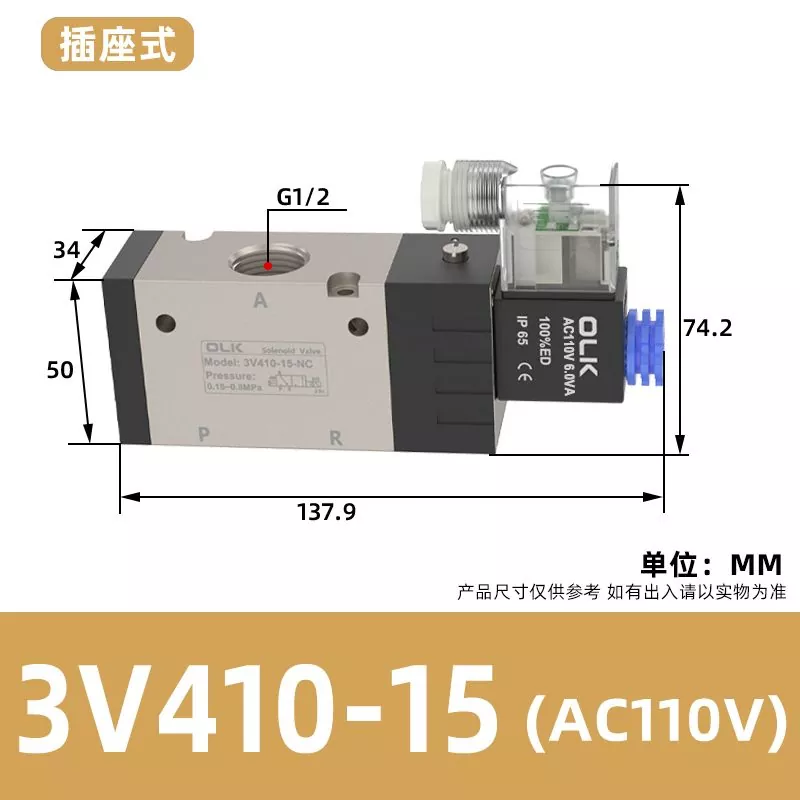

3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
