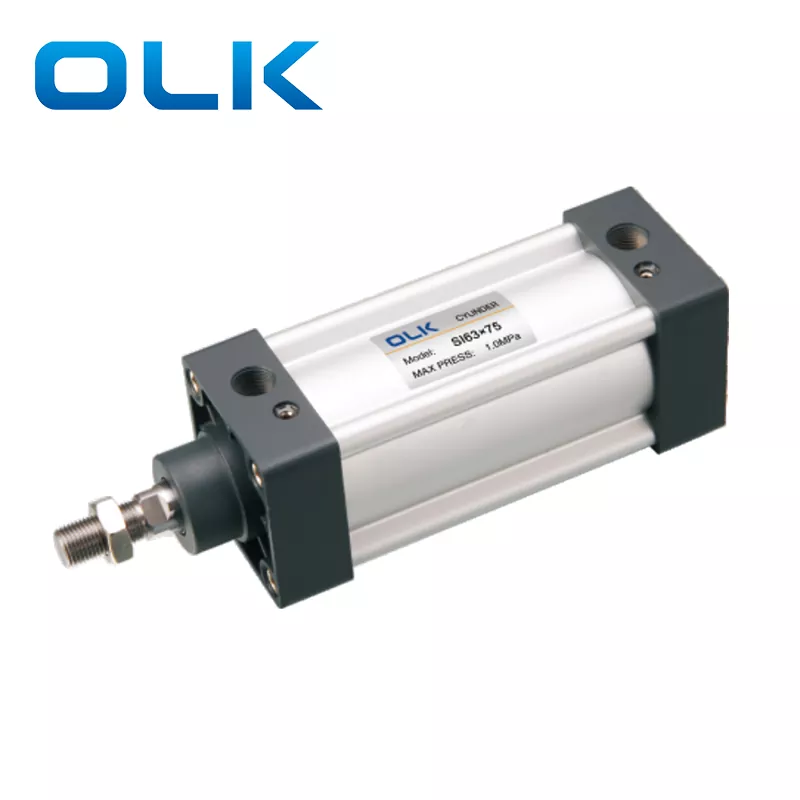

SI 시리즈 ISO15552 표준 공압 실린더

중국 SI 시리즈 ISO15552 표준 공압 실린더 공장에서 직접 공급합니다. OLK는 중국의 대규모 SI 시리즈 ISO15552 표준 공압 실린더 제조업체 및 공급업체입니다.

문의 보내기

제품 설명

SI 시리즈 ISO15552 표준 공압 실린더는 표준 복동식, SID 양로드 복동식, 스트로크 조절이 가능한 SIJ 양로드 복동식의 세 가지 유형으로 제공됩니다. ISO 15552 표준을 준수합니다. 이는 설치 크기가 다음보다 크다는 것을 의미합니다.SU 공압 실린더같은 크기. 고정 액세서리는 상호 교환이 불가능하며 ISO 15552(이전 ISO 6431) 사양과만 호환됩니다.

SI 표준 공기 실린더 특성:

1.IS015552(원본 IS06431) 표준 공압 실린더;

2. 피스톤 씰은 보상 기능, 긴 서비스 수명 및 낮은 시동 압력을 갖는 2개의 Y자형 단방향 씰 구조로 구성됩니다.

3. 타이로드가 없는 米형 알루미늄 파이프는 내식성이 우수합니다.

4. 실린더의 버퍼 조정은 부드럽고 안정적입니다.

주로 아시아 장비(특히 대만, 일본 시스템 장비)에 사용

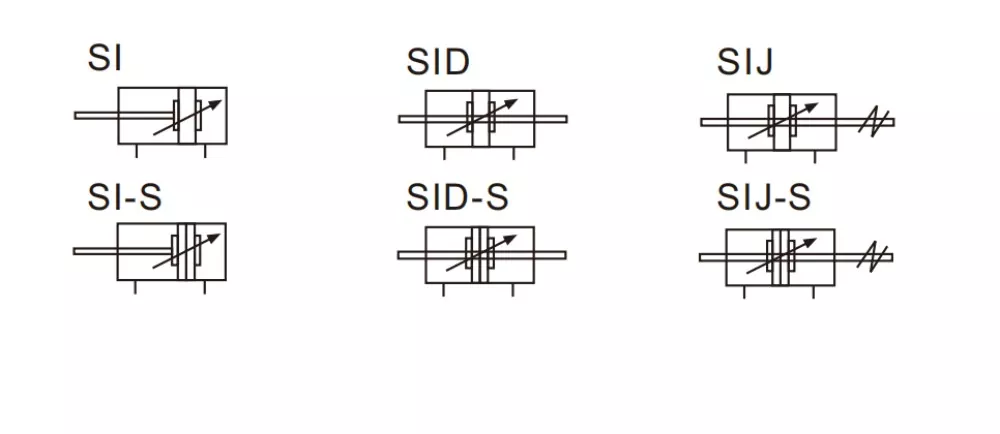

SI 시리즈 ISO15552 표준 공압 실린더 기호:

주문 코드
그리고	160		엑스	50			S
시드	160		엑스	50			S
말하다	160		엑스	50	--	20	S
모델	내경 사이즈	로드 재질		뇌졸중		조정 가능한 스트로크	30-500	장착 유형	씰링 재료	스레드 유형
SI:복동형		공백: 중간 탄소강				10:10mm	공백: 자석 없이		공백:TPU	공백:PT(55°)
SID:양로드형		에이:SUS420J2				20:20mm	S:자석 포함		H: 바이톤	콤팩트
SIJ:조정 가능한 스트로크 유형		B:SUS304				30:30mm			N:NBR	티:NPT(60°)

내경(mm)	32	40		50	63	80	100	125	160	200
연기 모드	복동
작동 매체	깨끗한 공기

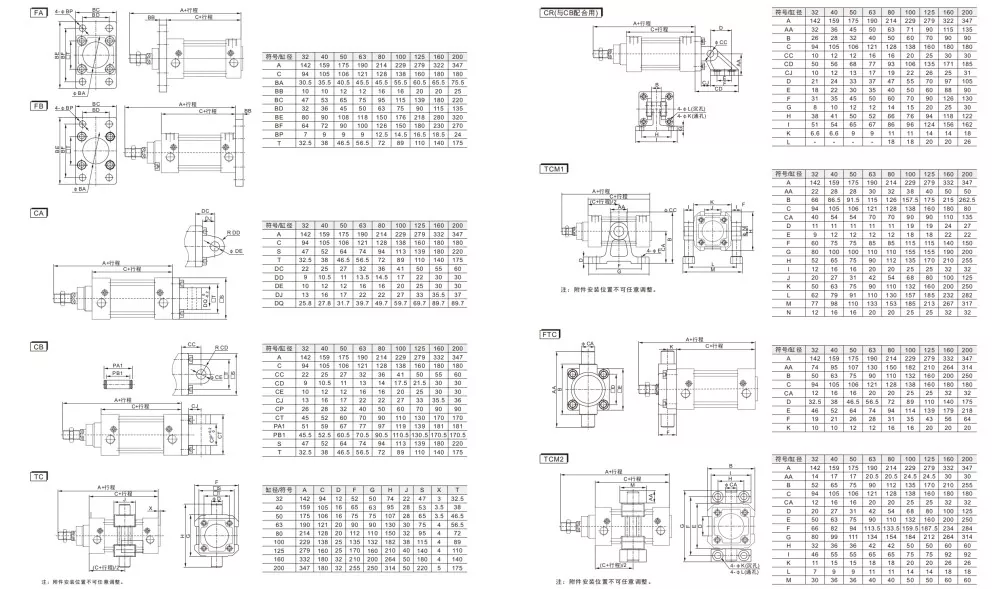

고정된 형태	그리고	FA FB CA CB CR LB TC FTC TCM1 TCM2
	시드	FA LB TC FTC TCM1 TCM2
	말하다
작동 압력	0.1-1.0MPa(14-145Psi)
증거 압력	1.5Mpa(215Psi)
작동 온도 범위	'-20-80℃
사용 속도 범위	자석							30-500
버퍼링 모드	조정 가능한 버퍼
버퍼링 거리(mm)	27		30			36		40	50
접속구경	PT1/8	PT1/4			PT3/8		PT1/2		PT3/4

SI 대 SU 공압 실린더: 주요 차이점 및 사양 비교

모델:	그들은	그리고
기준	SU 시리즈 실린더 : JIS / 에어택	SI 시리즈 실린더:ISO1552(ISO6431)
적용 국가/지역	주로 아시아 장비(특히 대만, 일본 시스템 장비)에 사용	유럽과 미국의 장비, 자동화 생산 라인에 주로 사용됩니다.
설치 차원	콤팩트	더 크게
내경 사이즈	32-400	32-200
고정 액세서리	액세서리는 다음과 호환됩니다.로드 재질	ISO6431 시리즈(DNC, SI, SAI, SE) 제품 내부 링크 확대
내부 구조적 차이(외부에서는 보이지 않음)	엔드 커버 치수(장착 구멍 위치, 실린더 헤드 크기, 실린더 테일 크기) 피스톤 로드 나사산 길이 실린더 프로파일의 내부 홈 구조 유럽 표준과 일본 표준 장착 구멍의 차이점 SU 공압 실린더 및 SI 공기 실린더는 교체할 수 없으며 액세서리(캘리포니아 /CB 풋 브래킷,FA 플랜지,TC-M, 조인트 헤드)은 호환되지 않습니다
