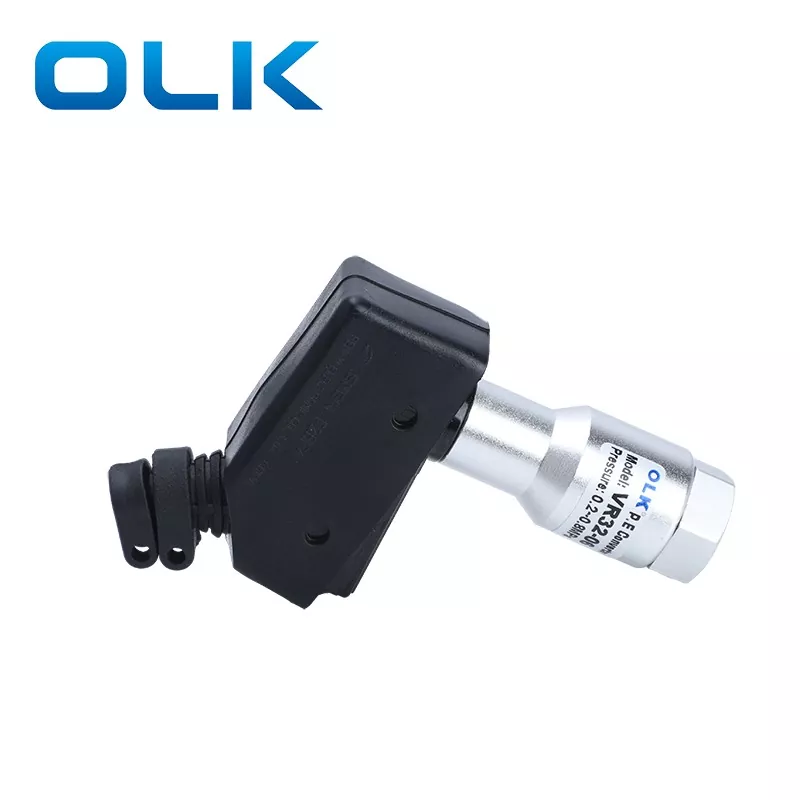

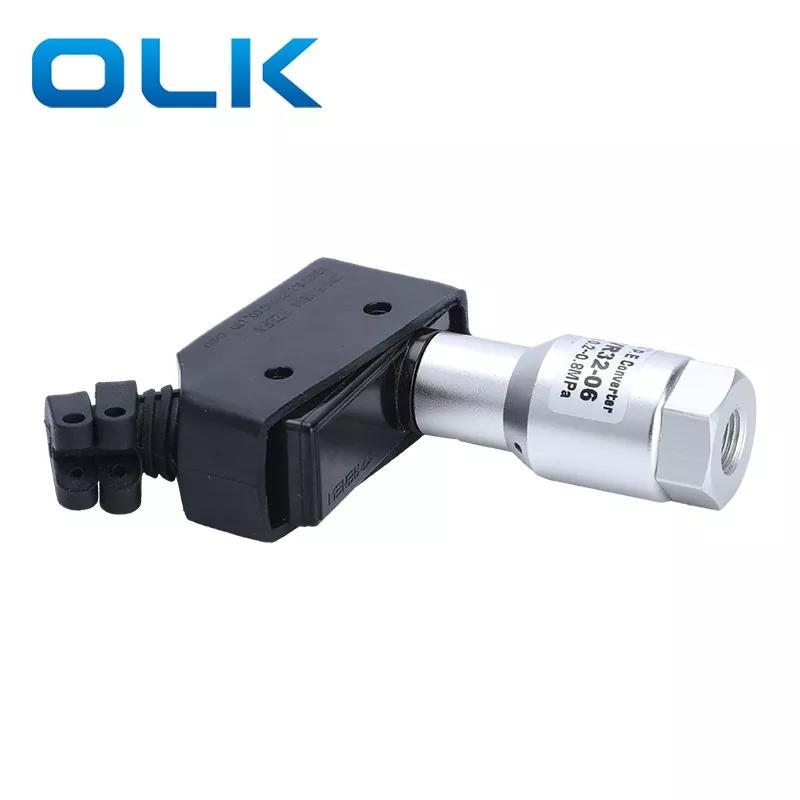

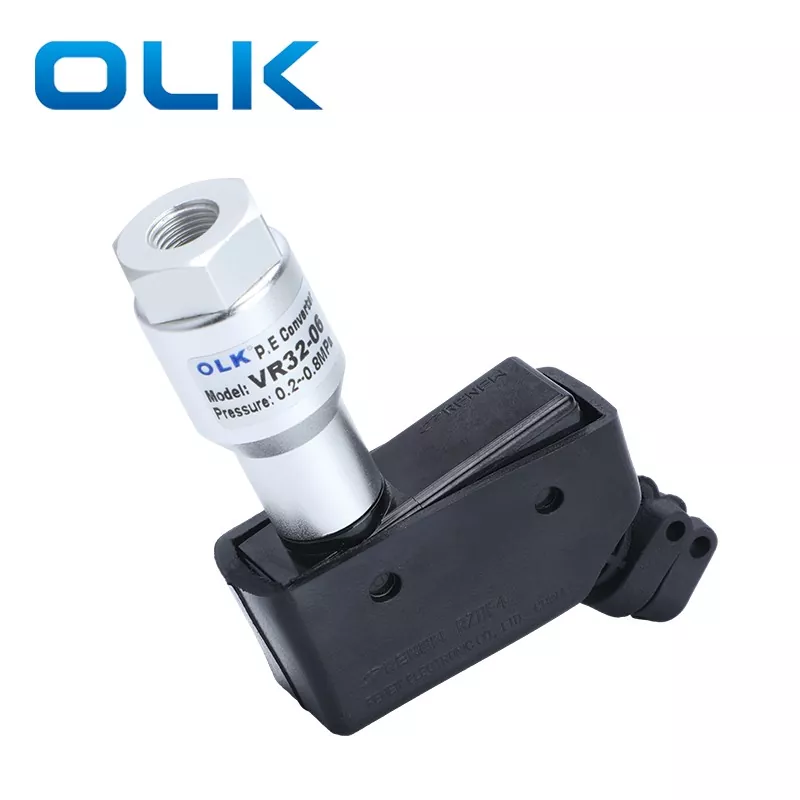

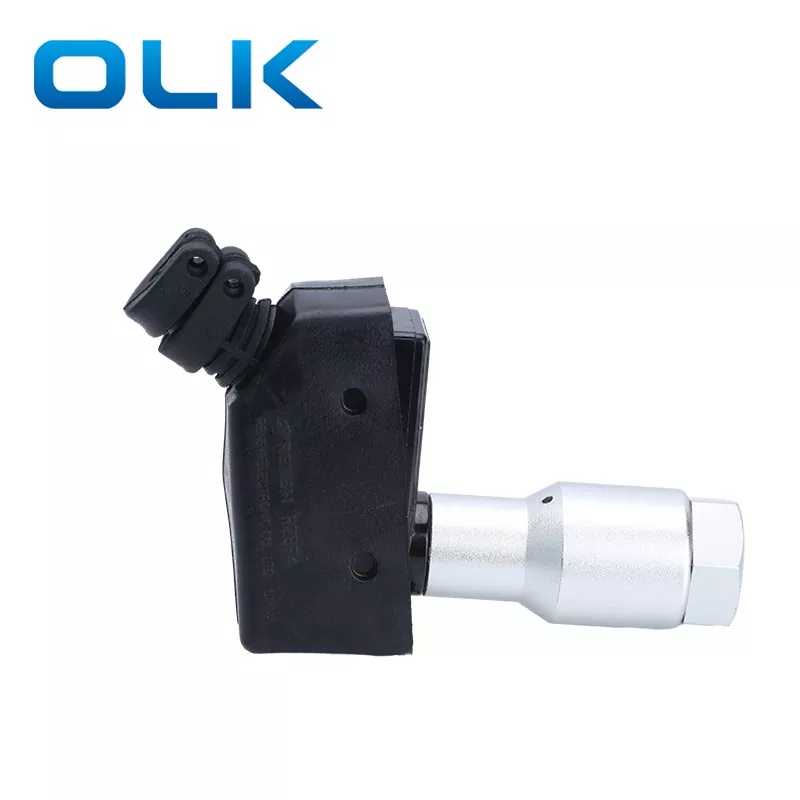

OLK 트랜스미터 공압-전기 계전기 SMC TYPE VR3200 시리즈는 공압 신호를 전기 신호로 변환하는 압력 스위치입니다. 마이크로 스위치, 스프링, 피스톤, 본체, 커버 등 5개의 주요 부품으로 구성됩니다. 작동 압력은 0.1-1.0MPa입니다. VR3200 공압-전기 정밀 스레드 인터페이스는 쉽게 벗겨지지 않습니다. 양쪽 끝에는 더스트 플러그가 장착되어 있으며 특수 보호 커버를 사용하면 내구성이 향상되고 수명이 연장됩니다.

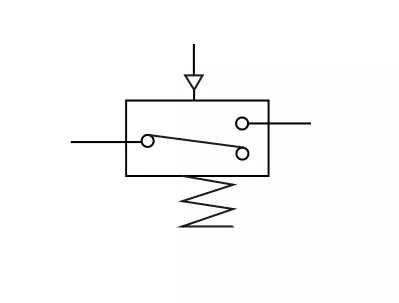

상징:
1. 실린더 압력 감지: 공압 압력 스위치는 실린더의 압력을 감지합니다.
2. 로봇 암의 진공 확인: 자동 컨베이어에 있는 로봇 암의 흡입 컵 근처에 있는 스위치는 흡입을 확인합니다.
3. 가스 누출 감지: 스위치는 저압 센서를 사용하여 작은 가스 변화를 감지하여 누출을 측정합니다.
4. 공급 압력 관리: 공압 시스템의 레귤레이터에 압력 스위치를 연결하면 표시된 압력 값을 기준으로 공급 압력을 설정할 수 있습니다. 운전 중 표시되는 값은 공급압력에 이상이 있는지 여부를 나타냅니다. 예를 들어, 세탁 생산 라인에서는 여러 유체 압력 스위치가 물, 오일 등의 공급을 모니터링합니다. 유압 실린더에서 압력 스위치는 해머 힘을 확인합니다.
5. 위치 감지: 디지털 압력 스위치가 노즐 배압을 감지하여 작업물의 위치를 확인합니다.
6. 공기 흐름 제어
7. 필터 막힘 모니터링: 차압 센서는 필터 양쪽의 압력 차이를 측정합니다. 차이가 클수록 막힘이 더 심함을 나타냅니다. 막힘 상태에 따라 필터를 청소하거나 교체할 수 있습니다.
8. 액체 레벨 감지: 차압 센서는 하부 공기 포트를 밀봉하여 액체 레벨을 감지합니다. 액체 레벨이 변화함에 따라 연결된 수직 파이프의 순 압력이 변경되어 레벨을 감지할 수 있습니다.
|
주문 코드 |
|
|
|
|
VR320 |
0 |
_ |
01 |
|
모델 |
건설 |
|
접속구경 |
|
VR320 시리즈 송신기: 공압-전기 릴레이 |
0:개방형 |
|
01:RC 1/8 |
|
|
1:방수(IP44) |
|
N01:NPT 18 |
|
|
|
|
F01:G1/8 |
|
모델 |
VR3200-01 |
VR3201-01 |
|
건설 |
_ |
밀봉된 소켓 |
|
접속구경 |
G1/8 |
|
|
작동 압력 |
0.1-1.0MPa(14-142psi) |
|
|
연락하다 |
1ab |
|
|
마이크로 스위치 전력 등급 |
AC 전원 |
DC 전원 |
|
저항 부하 |
250V 15A |
30V 6A |
|
유도 부하 |
250V 15A |
|
|
램프 부하 |
250V |
30V |
|
NC. 2.5A |
NC. 3A |
|
|
아니요. 1.25A |
NO.1.5A |
자주 묻는 질문VR32 전공 컨버터용:
1.귀하의 VR32 전기 공압식 계전기가 SMC의 VR3200 또는 VR3201을 직접 대체할 수 있습니까?
예. OLK의 VR32 시리즈는 장착 치수, 포트 크기(1/8") 및 전기적 성능 측면에서 SMC VR3200/3201 시리즈와 완벽하게 호환됩니다. 더욱 경쟁력 있는 가격으로 100% 드롭인 교체가 가능합니다. 비용 효율적인 VR3200 교체!
2.VR32 컨버터와 압력 스위치의 차이점은 무엇인가요?
VR32는 공압 신호를 전기 접점 신호로 변환하도록 설계된 기계식 공압-전기 릴레이입니다. 간단하고 내구성이 뛰어나며 주로 "Air ON/OFF" 상태 감지 또는 스트로크 확인에 사용됩니다. 반면에 압력 스위치에는 특정 압력 값을 모니터링하기 위한 디지털 디스플레이와 정밀 조정 눈금이 있는 경우가 많습니다.
3. VR32 공압-전기 변환기의 일반적인 적용 시나리오는 무엇입니까?
실린더 위치 감지 릴레이:
실린더 스트로크 한계 감지: 실린더가 한계에 도달하면 압력이 상승하고 VR32는 PLC에 신호를 보내 기계가 다음 단계로 진행하도록 합니다.
안전 인터록: 공기 압력이 표준에 도달하고 회로가 연결된 경우에만 기계가 시작됩니다.
