압력 게이지는 대기압보다 높은 압력을 측정하는 데 사용되는 기기입니다.

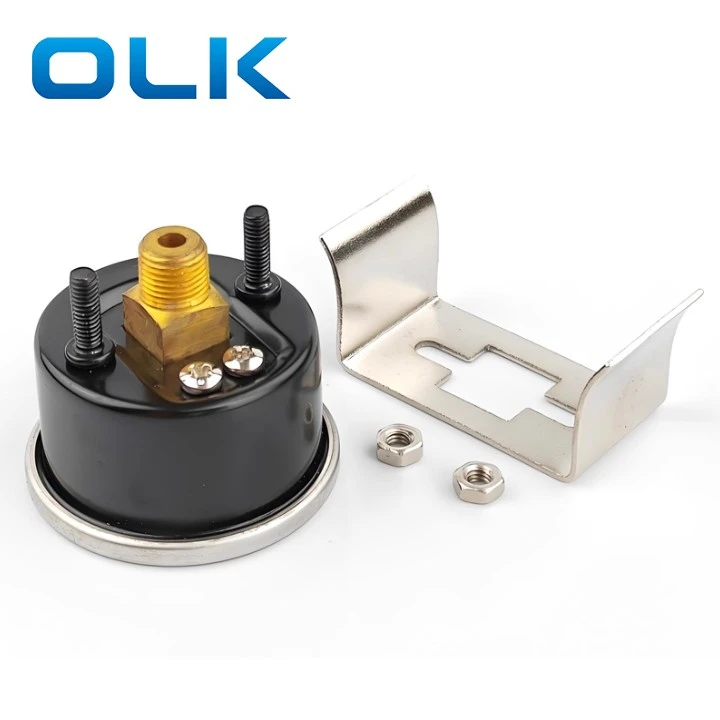

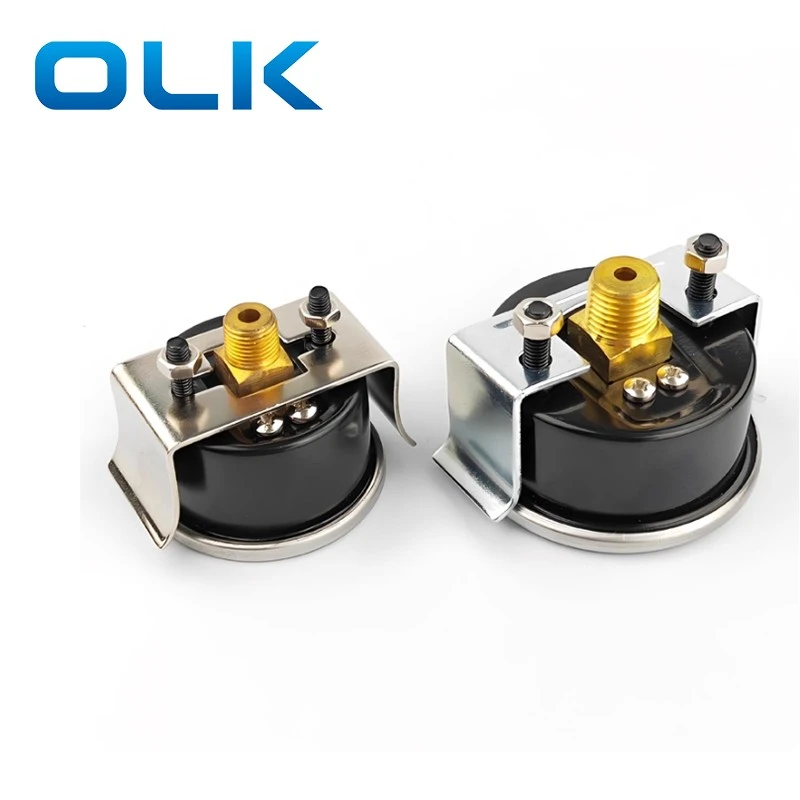

Airtac 유형 GU 압력 게이지에는 황동 나사 연결, 스테인리스 스틸 베젤, 검은 색 케이스, 일치하는 브래킷 및 2 개의 너트가 있습니다.

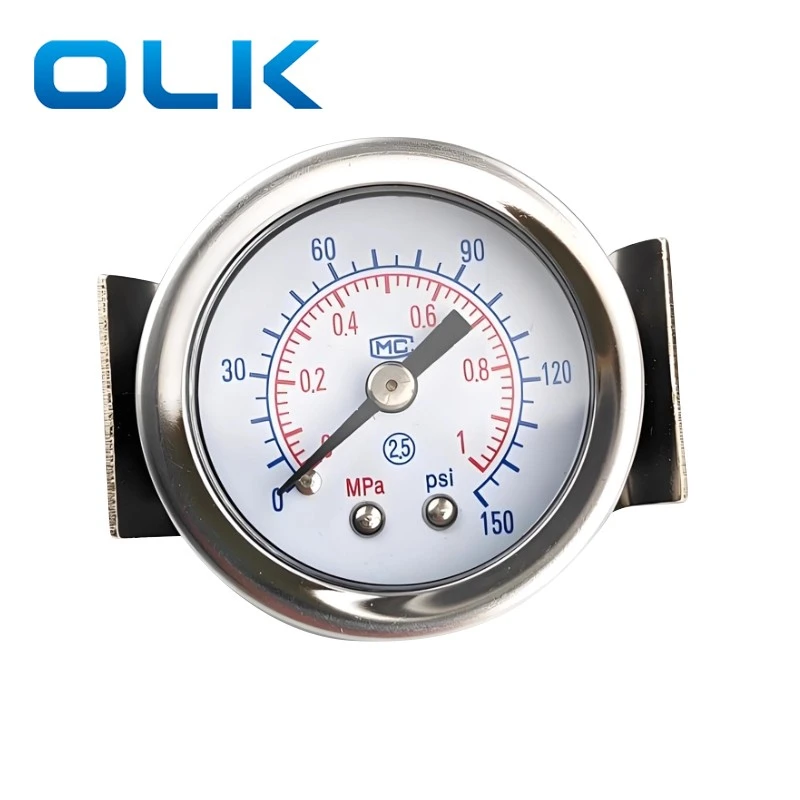

이중 규모 디스플레이는 명확한 판독 값을 제공하며 포인터는보다 정확하게 움직입니다.
· 명확한 디스플레이 : 이중 스케일의 대형 다이얼 디자인, 읽기 쉬운.
· 강력한 구조 : 고전력 창, 충격 방지 및 진동 방지 기능이있는 강철 케이스.
· 다양한 사양 : 다중 압력 범위와 포트 크기 (1/8 "및 1/4"포함)로 사용할 수 있습니다.
· 넓은 응용 분야 : 필터 조절기, 공기 준비 장치 및 공압 장비에 적합합니다.
|
주문 코드 |
|||
|
G |
U |
- |
40 |
|
모델 |
마운트 유형 코드 |
|
다이얼 직경 |
|
G : 압력 게이지 |
S : 표준 마운트 |
|
40 : 40mm |
|
|
F : 플랜지 마운트 |
|
50 : 50mm |
|
|
U : 패널 마운트 |
|
60 : 60mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
모델 |
GU40 |
GU50 |
GU60 |
|
체액 |
공기 |
||
|
포트 크기 |
1/8 |
1/4 |
1/4 |
|
온도 범위 |
-40--70- |
||
|
정확도 등급 |
2.5 |
||
|
단위 및 지침의 압력 범위 |
N : 0 ~ 1.0MPA (표준 유형); 0 ~ 0.4MPA (하한 압력 유형) |
||
|
B : 0 ~ 10 막대 (표준 유형); 0 ~ 4 막대 (저압 유형) |
|||
|
P : 0 ~ 140psi (표준 유형); 0 ~ 60psi (하위 압력 유형) |
|||
|
Z : 0 ~ 10kgf/cm2 and 0 ~ 140psi (이중 규모 디스플레이, 표준 유형) 0 ~ 4kgf/cm2 및 0 ~ 60psi (이중 스케일 디스플레이, 낮은 압력 유형) |
|||
|
주요 부분의 재료 |
핵심 : 황동; 쉘 : |
||
1. 물, 오일 또는 기타 액체가 게이지 내부에 들어가면 압력 판독이 잘못 될 수 있습니다.
2. 손으로 상한 및 하한 포인터를 사용하십시오. 작은 드라이버 또는 다른 도구를 사용하는 경우 다이얼을 긁지 않거나 포인터를 구부리지 않도록주의하십시오.
3. 부식성 가스가있는 곳에서는 사용하지 마십시오. 창은 플라스틱으로 만들어져 있으므로 화학 물질에 닿지 않도록하십시오. 진동이나 충격이있는 곳에서는 사용하지 마십시오.
4. 차압 게이지는 수직으로 설치해야합니다. "높은"포트를 고압쪽에, "낮은"포트를 저압쪽에 연결하십시오. 필터 요소를 언제 변경 해야하는지 알기 위해 필터의 압력 손실을 측정하는 데 사용됩니다.
5. 정확한 압력 측정이 필요한 경우 정밀 압력 게이지를 사용하십시오.
6. 압력 게이지를 선택할 때 작업 범위는 게이지에 표시된 최대 압력보다 약 20% 낮아야합니다.
7. 맥동 또는 충격으로 인해 시스템 압력이 갑자기 변하면 판독이 정확하지 않을 수 있습니다. 보호 조치를 취하십시오.
8. 압력 게이지를 정기적으로 검사하고 교정하십시오.
압력 게이지에서 GS/GF/GU를 의미하는 것은 무엇입니까?
GS 시리즈 압력 게이지는 표준 마운트입니다. GF 시리즈 압력 게이지는 플랜지 마운트입니다. GU SEIES 압력 게이지는 패널 마운트입니다.
GU 게이지 정확도 등급은 무엇입니까?
정확도 등급 : 2.5
GU 압력 게이지의 압력 범위는 얼마입니까?
GU 압력 게이지의 측정 범위는 일반적으로 0–1 MPa입니다.
