실린더 마그네틱 스위치는 공기 실린더 스트로크의 위치를 감지하는 데 사용되며, 기계 제어 밸브 또는 스트로크 스위치 및 스트로크의 양쪽 끝에 장착 브래킷이 필요하지 않으며 피스톤로드 끝에 충돌 블록이 필요하지 않아 구조에서 쉽게 사용하고 소형을 만들 필요가 없습니다. 높은 신뢰성, 긴 수명, 저렴한 비용 및 단기 스위치 응답 시간이므로 널리 사용되었습니다.
OLK를 사용할 때 실린더 자기 스위치는 강한 자기장이있는 장치 근처에 설치해서는 안된다는 점에 유의해야합니다. 자기 스위치가 장착 된 2 개의 공압 실린더가 평행하게 움직이면 자기 간섭을 방지하면 거리가 40mm보다 커야합니다. 자기 스위치의 위치가 오프셋인지 정기적으로 확인해야합니다.
자기 유도 스위치의 특성
· 지능형 감지
· 자기 안정성, 민감한 유도
· 설치가 쉽고 실린더 스트로크를 따라 어느 위치에도 설치할 수 있습니다.

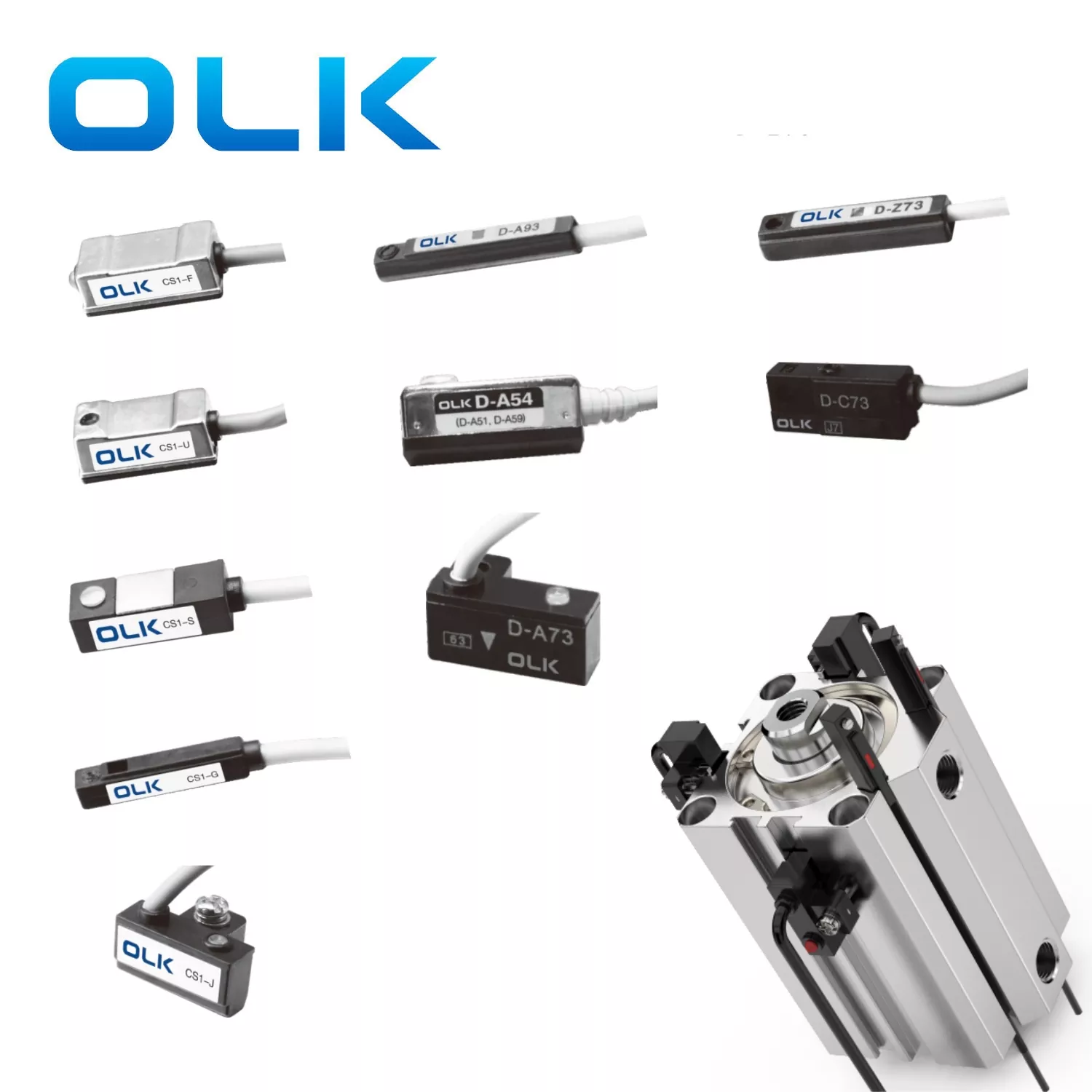

모델
CS1-F
CS1-in
CS1-J
CS1-S
CS1-G
D-A93
D-A73
D-Z73
D-A54
적용 가능한 실린더
SC/MAL/MA
SC/MAL/MA
SDA/TDA/TN
악/내
SDA (그루브)
SU (SMC)
CQ2B (SMC)
CXS (SMC)
설치 방법
타이로드/링 벨트
타이로드/링 벨트
길
취소
길
길
길
길
길
사진
실린더 애플리케이션 다이어그램
개요 차원 다이어그램
스위치 유형
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
SPST는 일반적으로 열립니다
감지 유형
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
접촉이있는 리드 스위치
작동 전압
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
5–240V DC/AC
최대 전환 전류
100ma (최대)
100ma (최대)
100ma (최대)
100ma (최대)
100ma (최대)
100ma (최대)
100ma (최대)
100ma (최대)
100ma (최대)
최대 접촉 용량
10W (최대)
10W (최대)
10W (최대)
10W (최대)
10W (최대)
10W (최대)
10W (최대)
10W (최대)
10W (최대)
내부 전력 소비
없음
없음
없음
없음
없음
없음
없음
없음
없음
전압 강하
최대 2.5V @ 10MA DC
최대 2.5V @ 100MA DC
최대 2.5V @ 100MA DC
최대 2.5V @ 10MA DC
최대 2.5V @ 10MA DC
최대 2.5V @ 40MA DC
최대 2.5V @ 10MA DC
최대 2.5V @ 40MA DC
최대 2.5V @ 40MA DC
누설 전류
최대 10W
최대 10W
최대 10W
표시등
레드 LED
레드 LED
레드 LED
레드 LED
레드 LED
레드 LED
레드 LED
레드 LED
레드 LED
케이블
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
2.8φ, 2c, 회색 오일 저항 PVC
감광도
60 가우스
60 가우스
60 가우스
60 가우스
60 가우스
최대 스위칭 주파수
200Hz
200Hz
200Hz
200Hz
-
–
-
–
-
작동 온도
–
–
–
–
–
–
–
–
–
충격 저항
30g
30g
30g
30g
30g
30g
30g
30g
30g
진동 저항
–
–
–
–
–
–
–
–
–
보호 등급
–
–
–
–
–
–
–
–
–
보호 회로
없음
없음
없음
없음
없음
없음
없음
없음
없음
자기 스위치 용 액세서리
모델
SU-10
SU-12
SU-15
SU-16
SU-18
TCS1-F
적용 가능한 실린더
SU32
SU32/40/50
그것은
SU80/100/12
까치발
설치 방법
길
길
길
길
길
나사
단위
PC
PC
PC
PC
PC
PC
자기 스위치 용 액세서리-스테인리스 스틸 지퍼 타이
모델
MA-16
MA-20
MA-25
MA-32
MA-40
Mal-16
Mal-20
Mal-25
MAL-32
Mal-40
단위
PC
PC
PC
PC
PC
PC
PC
PC
PC
PC
공기 실린더 자기 스위치의 설치 방법 :
1 : 스테인레스 스틸 지퍼 타이로 고정하십시오
2 : 풀로드에 수정되었습니다
3 : 설치 슬롯에서 직접 설치하십시오
4 : 철도 설치
자기 스위치의 예방 조치
· 2 와이어 스위치를 단락시키지 마십시오.
2 와이어 자기 스위치는 저항이 매우 낮습니다. 전원에 직접 연결하면 단락이 발생하여 스위치를 태울 수 있습니다.
· 배선 극성을 점검하십시오.
2 와이어 스위치는 올바른 극성과 연결되어야합니다. 반전 배선으로 인해 신호 표시등이 켜지지 않을 수 있습니다.
3 와이어 스위치도 올바르게 연결되어 있거나 손상 될 수 있습니다.
· 큰 유도 부하에 직접 연결하지 마십시오.
모터 나 큰 솔레노이드 밸브와 같은 큰 하중은 서지 전류를 유발하고 스위치를 파괴 할 수 있습니다. 전압과 전류가 안정적이고 깨끗한 지 확인하십시오.
· 강한 자기장과 금속 칩을 피하십시오.
이들은 감도를 줄이고 잘못된 신호 또는 고장을 유발할 수 있습니다. 강력한 자기 환경의 경우 해당 용도로 설계된 특수 자기 스위치를 사용하십시오.
· 가혹한 환경에서 사용하지 마십시오.
센서 헤드는 수지로 만들어집니다. 물, 화학 물질 또는 해수를 피하면 갈라 지거나 부풀어 오를 수 있습니다.
· 조심스럽게 처리하십시오.
자기 스위치는 깨지기 쉽습니다. 저장, 운송 및 설치 중에 충격, 당기기 또는 거친 취급을 피하십시오.
· 2 와이어 전자 스위치에서 누출 전류.
이 스위치에는 누출 전류가 적습니다. 부하의 시작 전류가 오 탐지를 피하기 위해 누설 전류보다 높는지 확인하십시오. 3 와이어 스위치는 누출이 낮거나 누출이없는 기계적 스위치를 사용합니다.
· 다른 특수 조건은 사용하기 전에 상담하십시오.
부적절한 사용으로 인한 손상이나 손실을 피하려면 OLK 팀에 문의하십시오.
FAQ :
자기 스위치는 어떻게 사용됩니까?
자기 스위치는 PLC, 릴레이 및 기타 컨트롤러와 함께 사용하여 신호를 전송할 수 있습니다.
자기 스위치의 예방 조치는 무엇입니까?
자기 스위치를 사용할 때 전원 공급 장치를 직접 단락시키지 마십시오.
비접촉 자기 스위치 란 무엇입니까?
비접촉 자기 스위치는 접촉 유형과 다르게 작동합니다. 전자 구성 요소를 사용하여 리드 스위치와 같은 기계 부품 대신 자석을 감지합니다. 그렇기 때문에 솔리드 스테이트 또는 전자 자기 스위치라고도합니다. 충격과 진동에 대한 저항력이 더 좋으며 수명은 거의 영구적입니다.
실린더에 대한 두 가지 위치 감지 방법의 비교
탐지 방법
특성

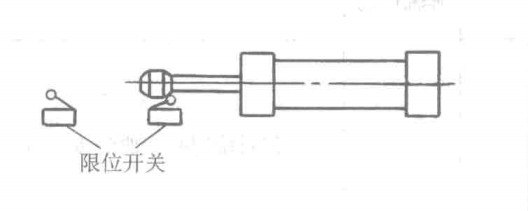

한계 스위치 : 한계 스위치는 피스톤로드 앞에 충돌 블록으로 설치됩니다. 한계 스위치 유형에서 충돌 블록은 피스톤로드에 설치되며, 한계 스위치 (예 : 여행 스위치 및 기계식 제어 방향 밸브)가 피스톤의 움직임 스트로크의 양쪽 끝에 설치되어 피스톤의 움직임 스트로크를 감지합니다. 연락처 스위치입니다.
1) 설계, 설치, 디버깅 및 유지 보수의 작업량이 큽니다.
2) 설치 공간이 크다
3) 비용이 높습니다.
4) 부적절하게 사용하면 수명이 짧습니다.
5) 자기장의 영향을받지 않습니다

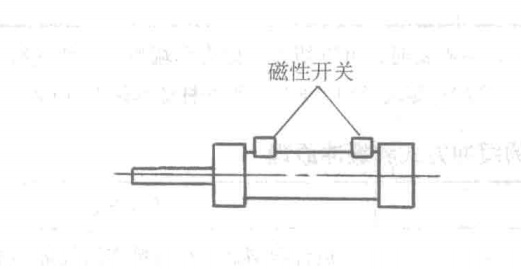

자기 스위치 : 자기 스위치 유형은 공기 실린더의 이동 스트로크를 감지하기 위해 실린더 본체의 다른 위치에 직접 두 개의 자기 스위치를 설치하는 것입니다. 비접촉 스위치입니다.
1) 디자인 및 설치 시간을 크게 절약, 디버그하기 쉬운
2) 작은 설치 공간
3) 첨부 파일이 줄어들면서 비용이 크게 줄어 듭니다.
4) 신뢰도가 높고, 수명이 길고, 행동 위치의 반복성이 우수합니다. 기계적 충격 손상의 문제는 없으며 먼지, 물 및 오일 저항력이 강합니다. 5) 전기 공압 관절 제어를 쉽게 달성하기가 쉽습니다.
