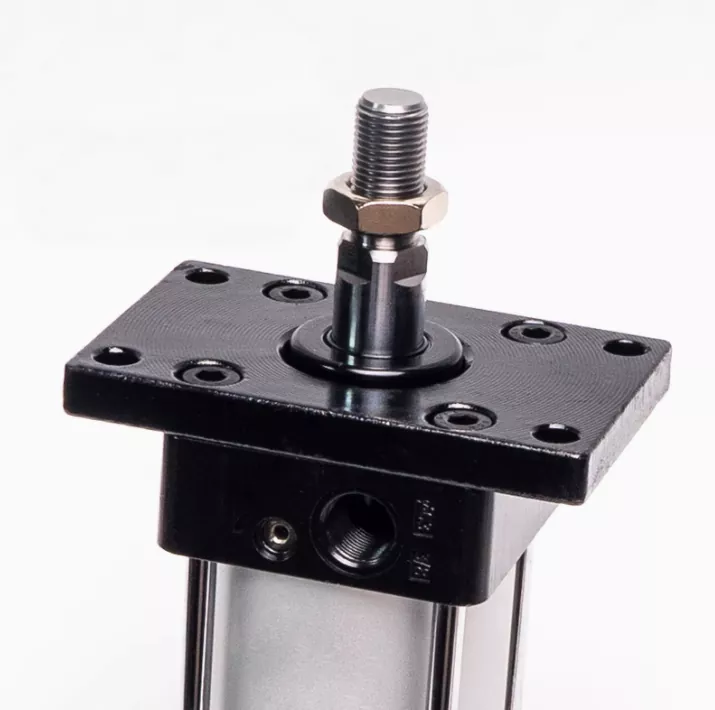

FA 플랜지 마운트는 SC 시리즈 표준 공압 실린더에 사용되는 전면 장착 브래킷입니다. 피스톤의 부하 및 움직임 방향이 동일한 축 또는 평행에 있도록 실린더 본체를 픽스합니다. FA 장착 액세서리 전체 구조를 채택한 층간 스탬핑 성형을 채택합니다. 표면은 검은 색 아연 가세 기술과 더 많은 시간을 사용하여 긴 생명을 사용하여 수명이 길어질 수 있습니다.

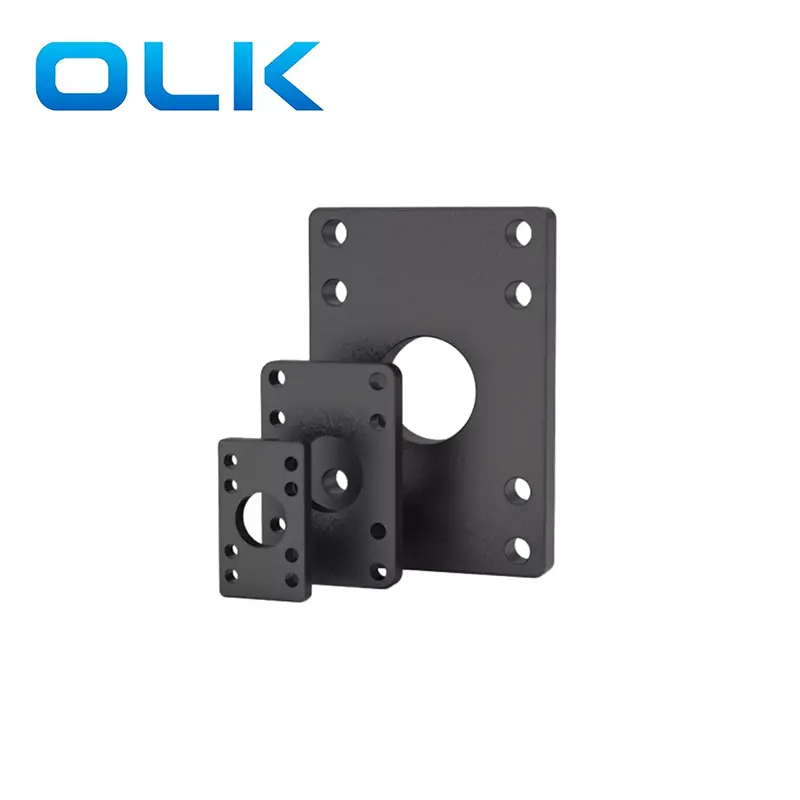

FA Flange Mount는 장착 구멍이있는 검은 사각형 플랫으로, SC 시리즈 공압 실린더가 비로드 엔드에서 기계 및 표면에 단단히 고정되어 ISO 15552 또는 ISO 6431 실린더 장착 표준을 준수합니다.
응용 프로그램 : 프론트 엔드에 브래킷 또는 로봇 암이있는 장비를 설치하기위한 FA 전단 플랜지 실린더 브래킷의 적합성으로 인해 일반적으로 자동 기계의 설치 구멍과 동일한 평면에서. 따라서 다음과 같이 몇 가지 일반적인 응용 프로그램 시나리오가 있습니다
포장 기계 : 정밀한 스트로크 제어 기능을 갖춘 고정 위치 선형 이동.
자동화 장비 : 수직 또는 수평 위치에서 실린더에 대한 안정적인 장착.
재료 처리 : 실린더를 안전하게 볼트로 고정 해야하는 비품에 사용됩니다.
가공 스테이션 : 측면 움직임이 제로가 필요한 눌림, 밀기 또는 클램핑 동작.
테스트 장비 및 제어 장치 : 반복성에 강력한 실린더 위치가 필수적인 경우.
|
SC |
63 |
X |
50 |
- |
S |
- |
파 |
|
SC 시리즈 표준 폐렴 실린더 |
보어 크기 |
|
뇌졸중 |
|
S ： 자기 |
|
FA : FA 플랜지 마운트와 함께 실린더 헤드 |
|
|
|
|
|
|
공백 : 비 |
|
|
|

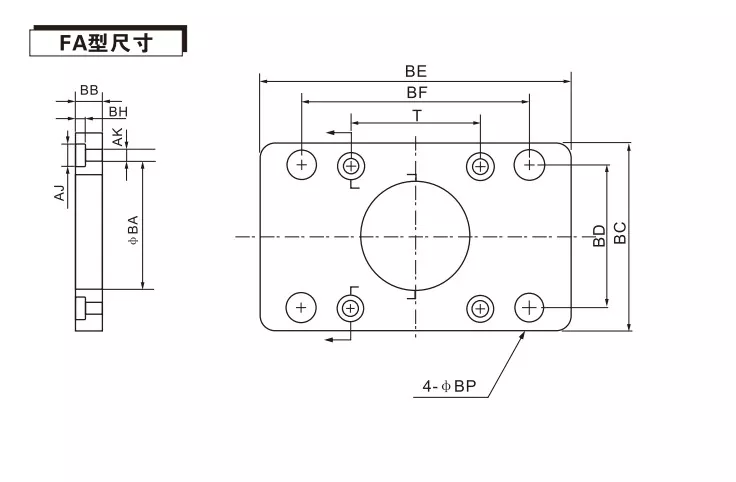

코드 / 보어 직경 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
바 |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
기원전 |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
BD |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
BE |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
BF |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
그리고 |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
FA 프론트 플랜지 실린더 브래킷이 다른 실린더와 일치 할 수 있습니까?
다른 실린더의 설치 구멍은 다른 위치를 가지며 일치하는 FA 플랜지 플레이트를 사용해야합니다. 이 FA 시리즈 플랜지 플레이트는 SC 시리즈 표준 실린더에서만 사용할 수 있습니다.
olk fa flange mount와 fb 후면 플랜지？와 다른 whtats
FA 프론트 플랜지 : 설치 중에 피스톤로드가 바깥 쪽을 향한 상태에서 실린더의 프론트 엔드를 장비에 연결합니다. 장비 프론트 엔드 및로드 푸시 시나리오에 일반적으로 사용됩니다.
FB 후면 플랜지 : 실린더의 후면을 장비에 연결하고 실린더 본체를 브래킷 뒤에 숨 깁니다. 실린더 본체를 고정해야하고 위치를 유지 해야하는 상황에 적합합니다.
