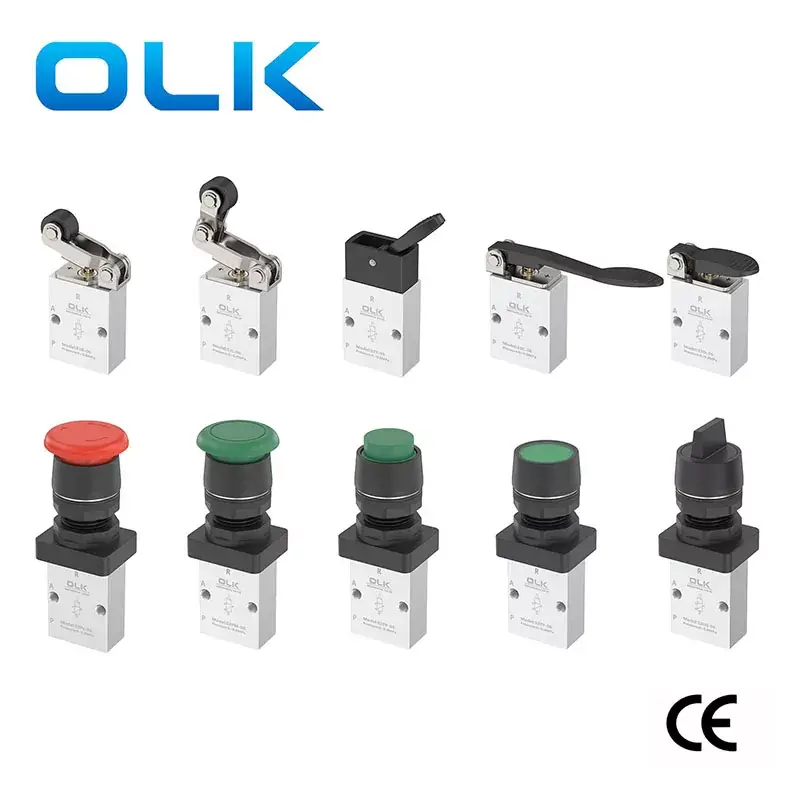

우리 공장에서 S3 시리즈 기계식 버튼 제어 밸브 3방향을 구입하시면 안심하실 수 있으며 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다. Ouleikai(OLK)는 외부에서 제어되는 소형 직접 작동식 3방향 2방향 밸브를 제조합니다. 위치 S3 시리즈 기계식 밸브. 유연한 전환 기능을 갖추고 있으며 여러 위치에 설치할 수 있습니다. 설치가 매우 편리하며 오일 윤활이 필요하지 않습니다. 컨트롤 헤드는 금속 소재와 플라스틱 소재로 모두 제공되며 금속 소재(S3C, S3D, S3Y, S3R, S3L)는 더 길고 안정적인 수명을 제공합니다. 기계식 밸브용 컨트롤 헤드 조합은 중국 OULEIKAI 공장에서 별도로 주문할 수 있습니다.
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES 기계식 버튼 제어 밸브 3방향 제품 특성
상징:

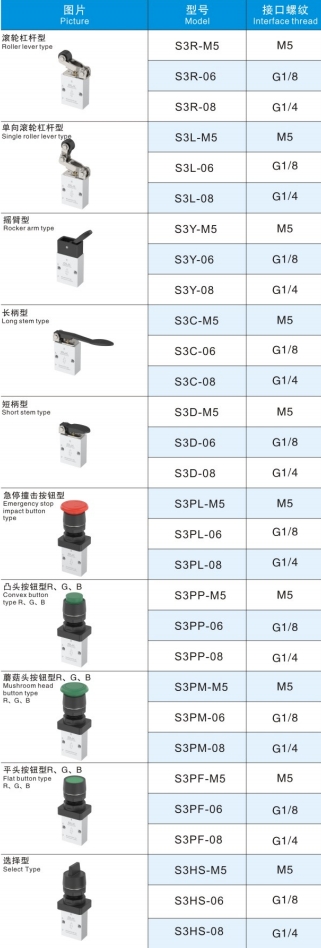

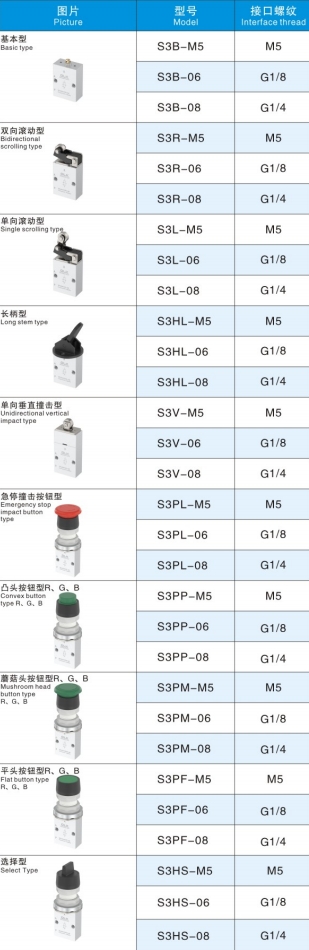

| 주문 코드 |
|||
| S3 | 오후 | 06 | R |
| 시리즈 | 암호 | 포트 크기 | 버튼 색상 |
| S3 시리즈 2위치 3방향 | B:기본형(M5B) |
100:06:G1/8 | PL:레드 |
|
|

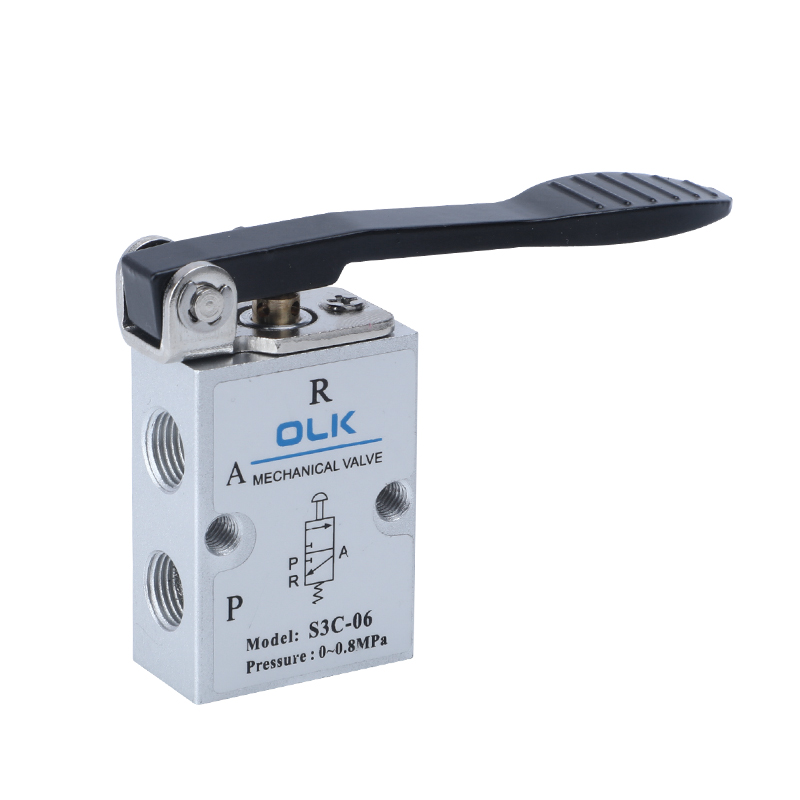

C:롱 핸들 타입(M5C) |
200:06:G1/8 | PP/PF/PM/HS:빨간색, 녹색, 검정색 |
|
|
D:쇼트 핸들 타입(M5D) |
200:08:G1/4 |
|
|
|
Y:로커암형(M5Y) |
|
|
|
|

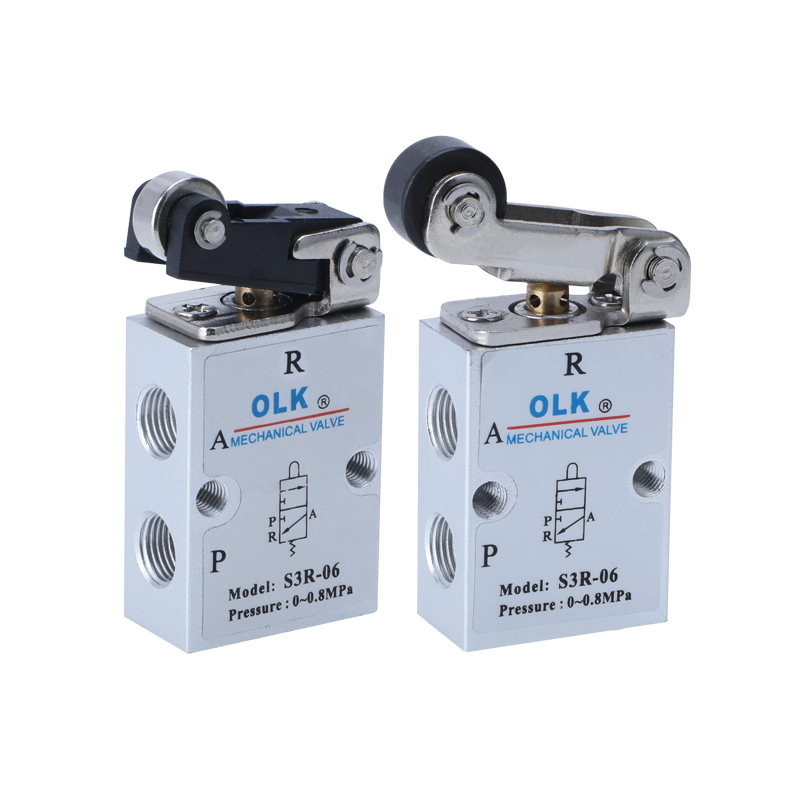

R:롤러 레버형(M5R) |
|
|
|
|
L:한방향 롤러레버형(M5L) |
|
|
|
|
PL:긴급정지 충격버튼형 (M5PL) |
|
|
|
|
PP:양각단추형(M5PP) |
|
|
|
|
PF:플랫 헤드 버튼형 (M5PF) |
|
|
|
|
PM:버섯머리 단추형 (M5PM) |
|
|
|
|
HS:셀렉터형(M5HS) |
|
|
1. S3B, S3R, S3L, S3V 시리즈는 스위칭을 위해 외부 메커니즘에 의해 제공되는 외부 힘이 필요하며 위치 감지 또는 스트로크 스위치에 적합합니다.
2. S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D 시리즈는 수동으로 조작되며 다양한 조건에서 편리하게 사용할 수 있도록 다양한 구조의 컨트롤 헤드가 특징입니다.
3. 밀봉성이 우수하고 전환이 유연하며 오일 윤활이 필요 없는 글로브 밸브 구조입니다.
4. 여러 장착 위치로 쉽게 설치할 수 있습니다.
5. S3C, S3D, S3Y, S3R, S3L 시리즈의 컨트롤 헤드는 금속 재질로 되어 있어 긴 수명과 높은 신뢰성을 보장합니다.
|
작동 매체 |
공기(40μm 이상의 필터를 통해 필터링됨) |
|
행동 |
외부 직접 행동 |
|
포트 직경 |
05:M5,06:G1/8,08:G1/4 |
|
직위 수 |
2개의 위치 3방향 |
|
윤활 |
불필요한 |
|
사용 압력 범위 MPa(psi) |
0∼0.8(0~114) |
|
압력 저항 보장 |
1.5MPa(215psi) |
|
작동 온도 °C |
-20∼70 |
|
단면적 mm²(CV 값) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
본체 재질 |
알루미늄 합금 |
1) 조작부는 엔지니어링 플라스틱으로 제작되어 손으로만 조작이 가능합니다. 밸브를 전환하기 위해 금속 충격을 사용하는 것은 금지되어 있습니다.
2) S3B, S3C, S3D, S3PM, S3PF, S3PP 시리즈는 자동 리셋됩니다. S3Y, S3HS, S3PL 수동 밸브는 수동으로 재설정됩니다. M3PL을 해당 위치로 누른 후 회전식 손잡이를 돌려 재설정해야 합니다.
3) 전환 스트로크에 주의하십시오. 외부 힘으로 인해 밸브가 전환될 때 기본 전환 스트로크는 제어 스트로크 표에 지정된 전환 스트로크 범위를 초과해서는 안 됩니다. 그렇지 않으면 밸브 본체가 손상될 수 있습니다.
4) S3L 단방향 롤러 밸브는 한 방향(오른쪽에서 왼쪽 충격)으로만 전환할 수 있습니다. 반대 방향(왼쪽에서 오른쪽)으로의 충격은 효과가 없습니다.
5) 컨트롤 헤드 조합은 별도로 주문할 수 있습니다.
