AIRTAC TYPE M5 시리즈 5/2 방향 기계식 버튼 밸브는 OLK 공압 회사에서 제조합니다. M5 기계식 밸브는 슬라이딩 컬럼 구조입니다. 배기 포트는 밸브 본체에 있습니다. M5 버튼 밸브는 소음과 오염을 줄이기 위해 머플러 설치가 더 쉽습니다. .M5 시리즈 기계식 버튼 제어 밸브는 5방향이며, M5-210은 G1/8 및 G1/4 인터페이스 스레드를 제공합니다.
상징:
주문 코드
M5
오후
210
06
R
버튼 유형
암호
포트 크기
버튼 색상
M5:M형
B:기본형(M5B)
110:110 시리즈 단일 제어
100:06:G/18
PL:레드
C:롱 핸들 타입(M5C)
210:210 시리즈 단일 제어
200:06:G1/8
PP/PF/PM/HS:빨간색, 녹색, 검정색
D:쇼트 핸들 타입(M5D)
200:08G1/4
R:롤러 레버형(M5R)
L:한방향 롤러레버형(M5L)
Y:로커암형(M5Y)
PM:버섯머리 단추형 (M5PM)
PP:양각단추형(M5PP)
PF:플랫 헤드 버튼형 (M5PF)
PL:긴급정지 충격버튼형 (M5PL)
HS:셀렉터형(M5HS)

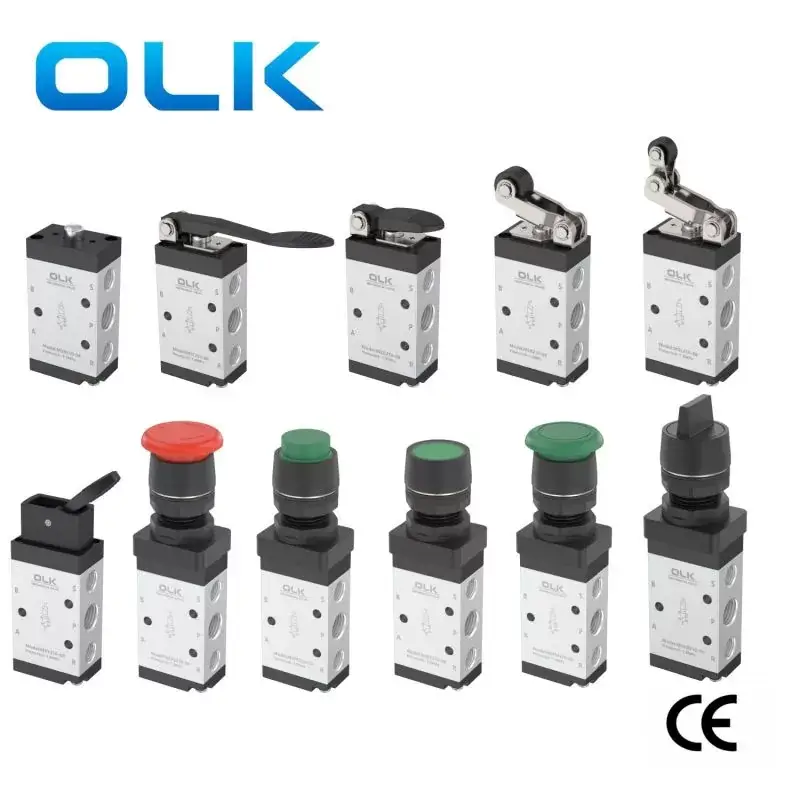

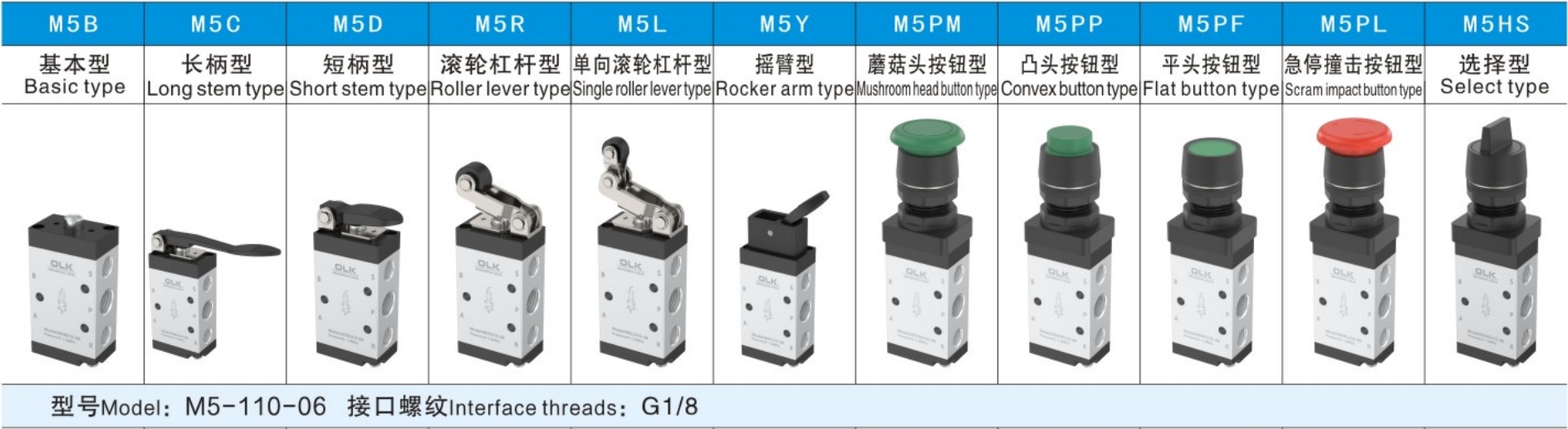

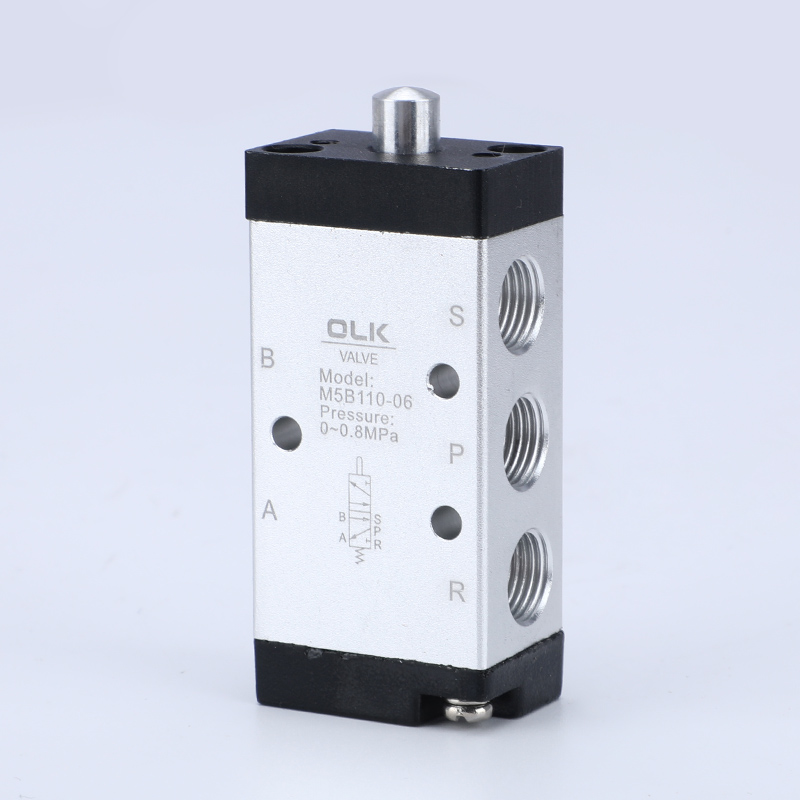

- 기본형(M5B)

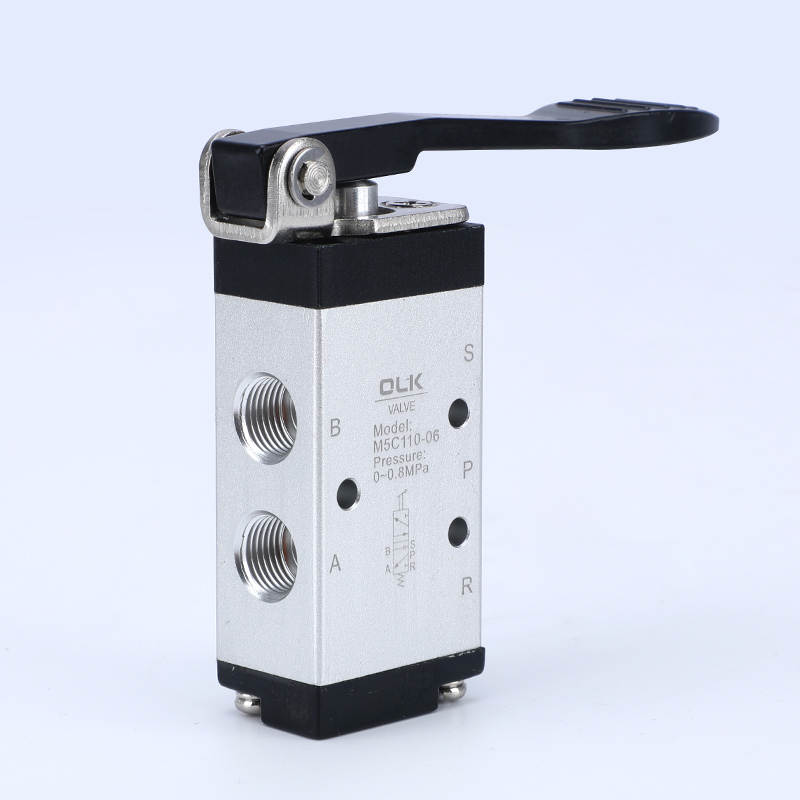

- 롱핸들타입(M5C)

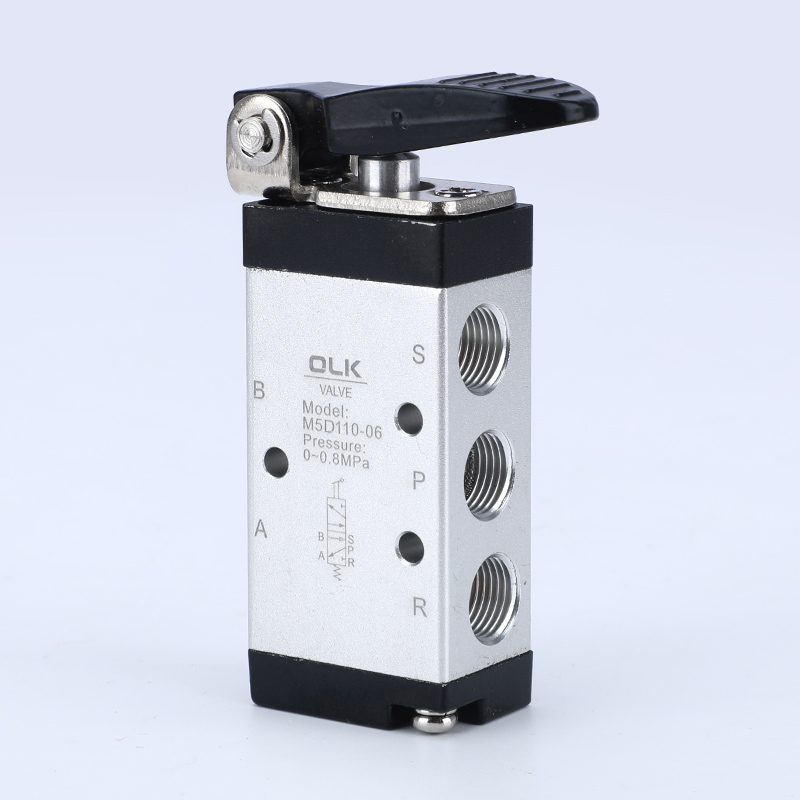

- 짧은 손잡이형(M5D)

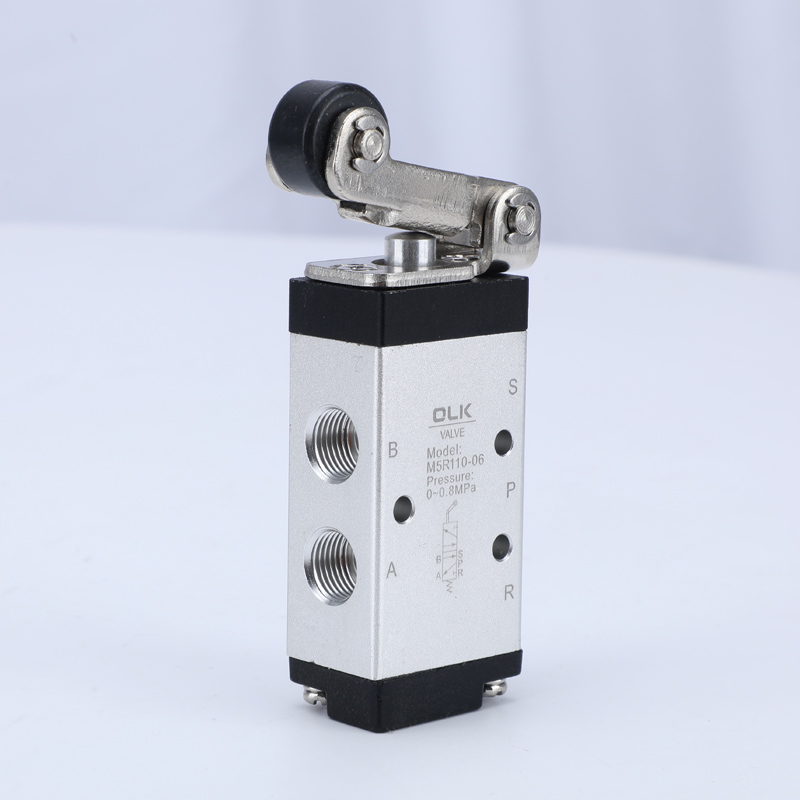

- 롤러레버형 (M5R)

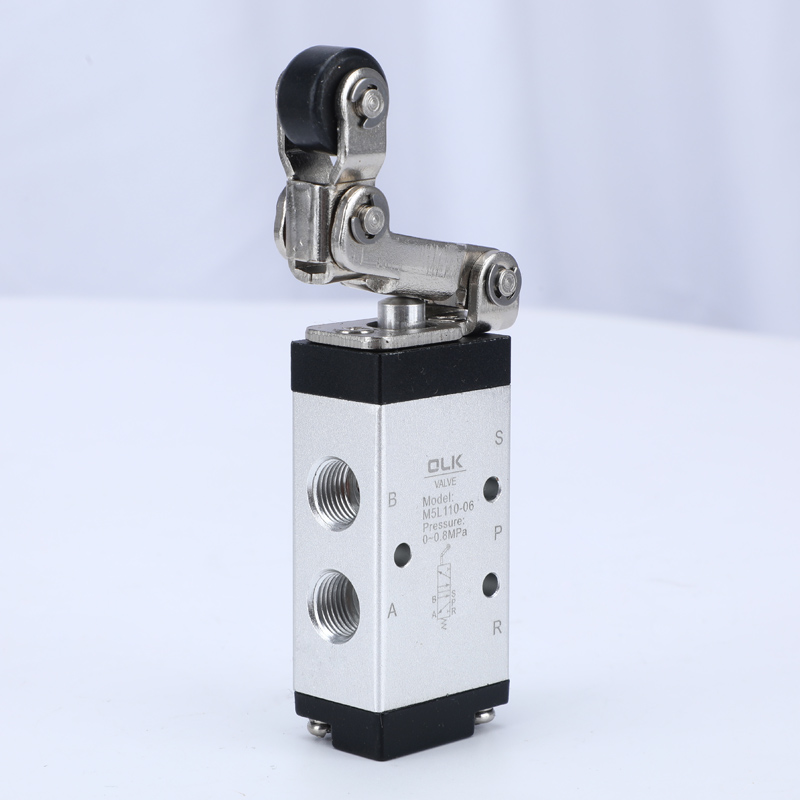

- 단방향 롤러레버형 (M5L)

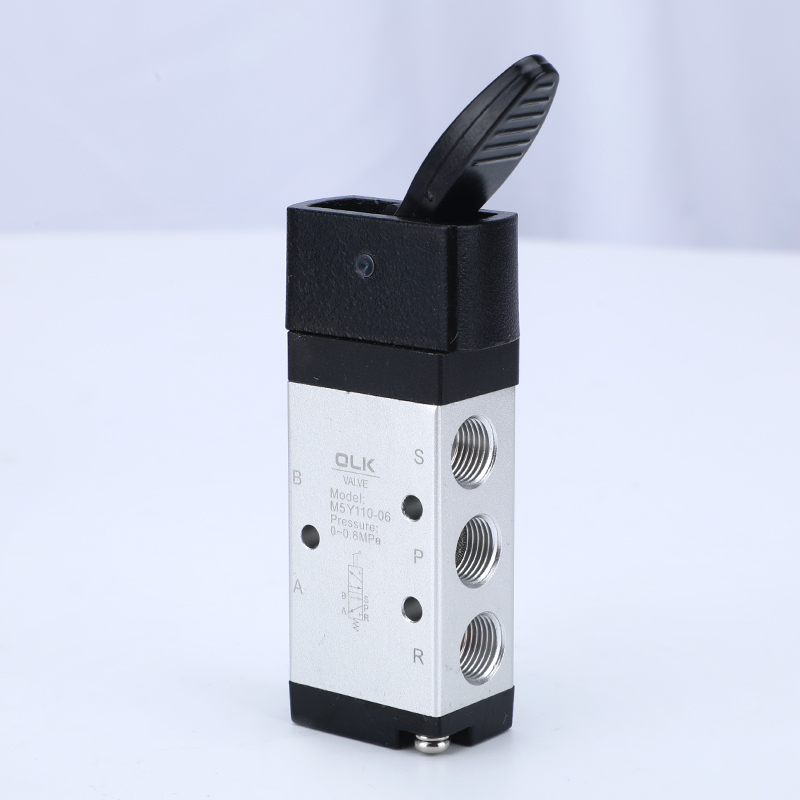

- 로커암형(M5Y)

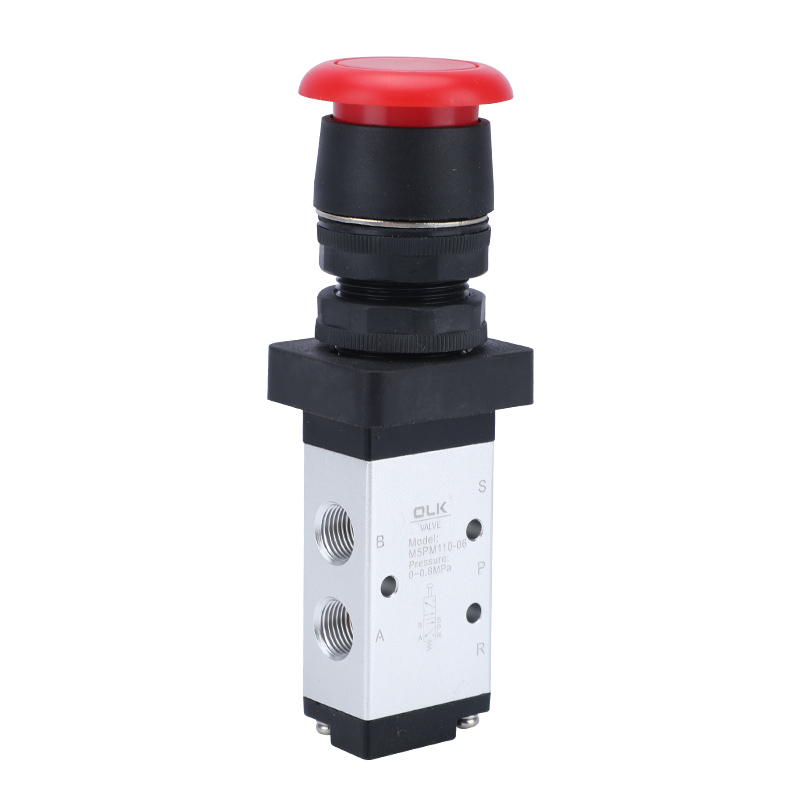

- 버섯머리 단추형 (M5PM)

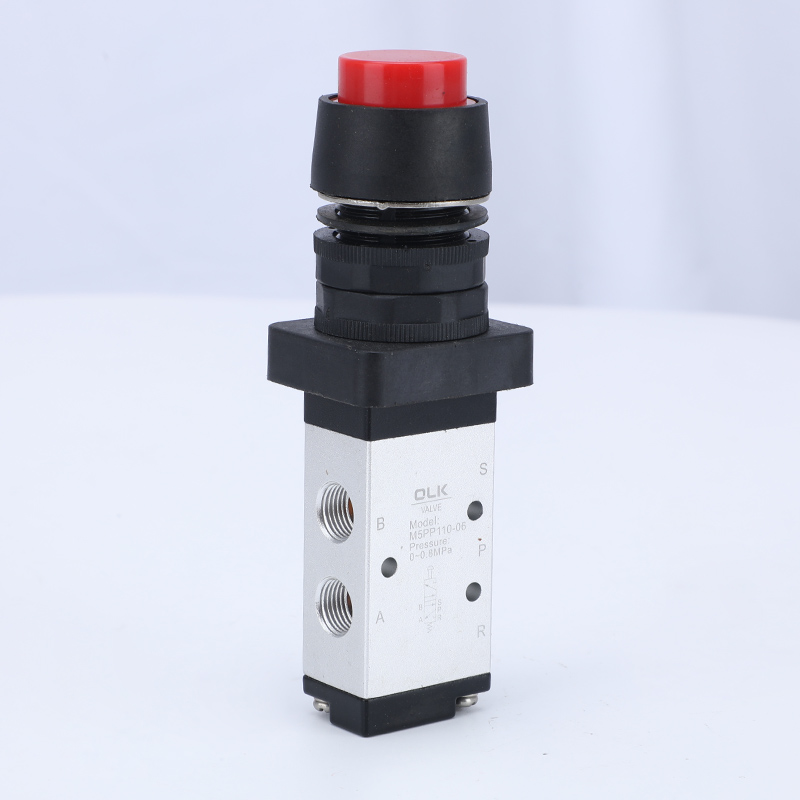

- 돌출형 버튼형(M5PP)

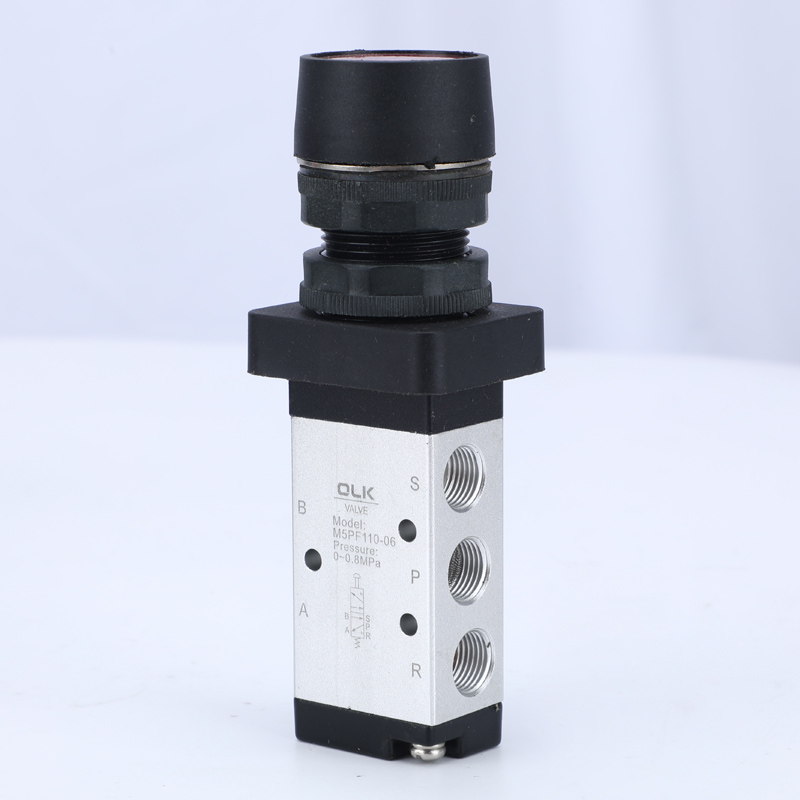

- 플랫 헤드 버튼형 (M5PF)
- 비상정지 충격버튼형 (M5PL)

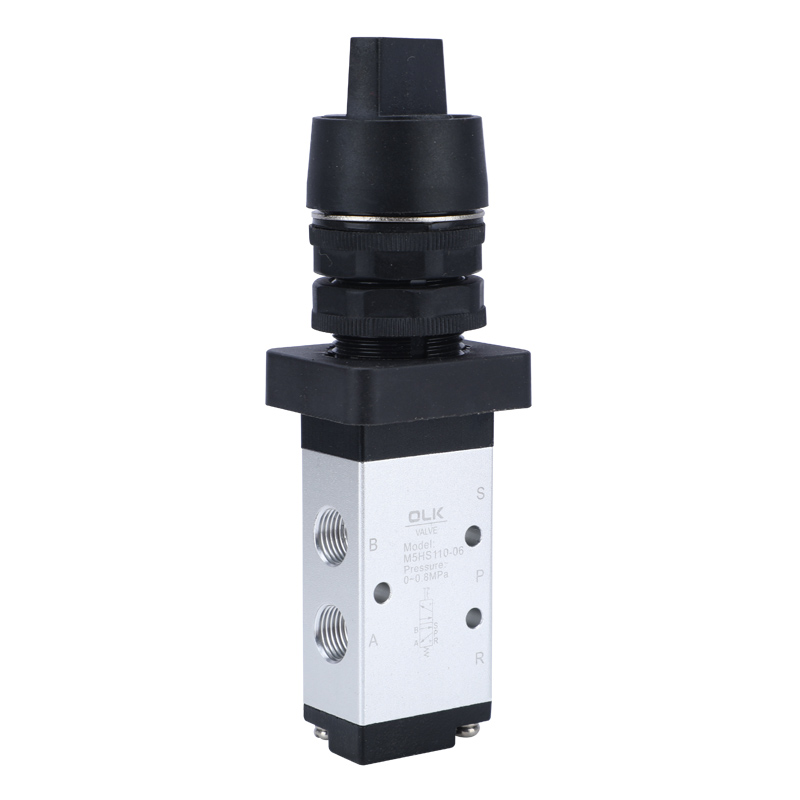

- 셀렉터형(M5HS)
PM, PP, PF 유형의 경우 빨간색, 녹색, 검정색의 세 가지 버튼 색상 중에서 선택할 수 있습니다.
1. 배기 포트가 본체에 위치하여 소음기 설치가 용이하여 소음 및 오염을 줄입니다.
2. M5B, M5R, M5L 시리즈는 위치 감지 또는 스트로크 스위치에 적합한 외부 메커니즘을 통해 제공되는 전환을 위해 외부 힘이 필요합니다.
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS 시리즈는 다양한 조건에서 편의를 위해 다양한 구조 제어 헤드로 수동으로 작동됩니다.

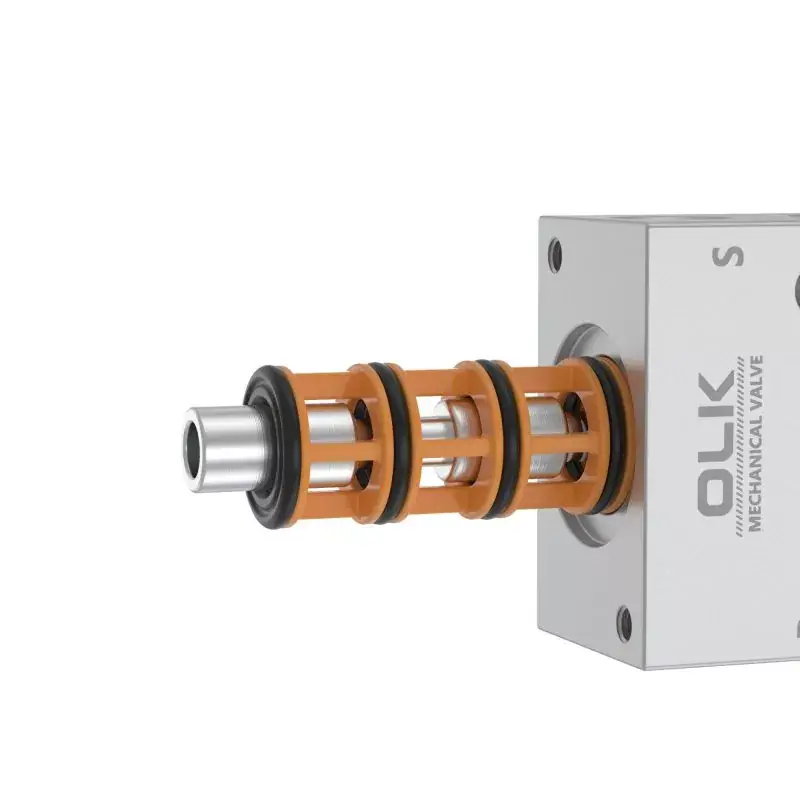

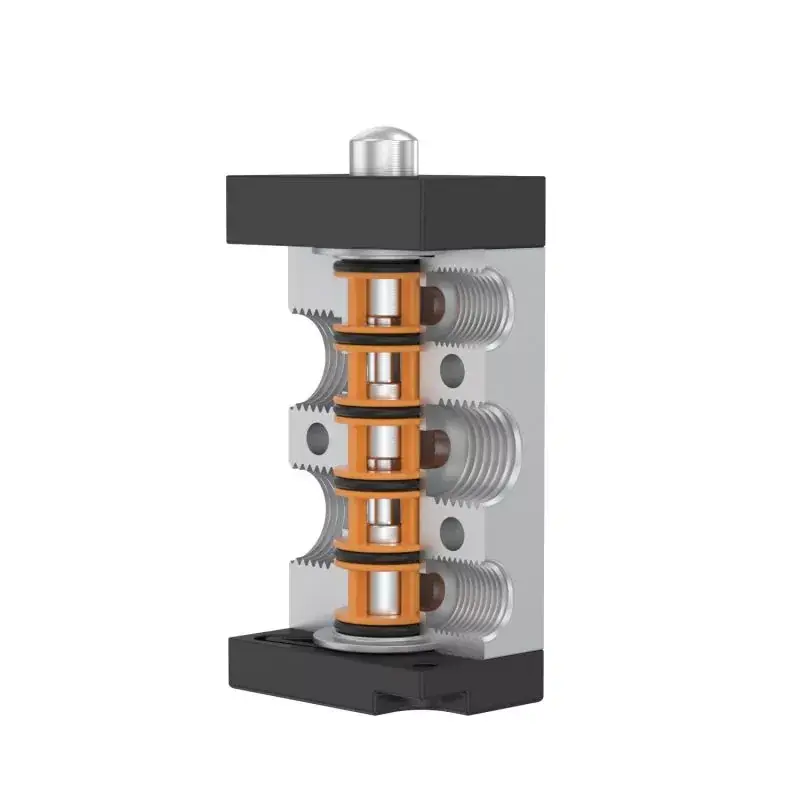

4. 슬라이딩 컬럼 구조, 작동 압력에 영향을 받지 않는 제어력(즉, 배압 효과 없음), 우수한 밀봉을 위한 내부 링 씰, 유연한 전환.
5. 오일 윤활이 필요하지 않습니다.
6. 쉽게 사용할 수 있도록 여러 위치에 설치합니다.
7. M5C, M5D, M5Y, M5R, M5L 시리즈 제어 헤드는 금속으로 만들어져 긴 수명과 더 큰 신뢰성과 안정성을 보장합니다.
|
작동 매체 |
공기(40μm 이상의 필터를 통해 필터링됨) |
|
행동 |
외부 직접 행동 |
|
포트 직경 |
05:M5,06:G1/8,08:G1/4 |
|
직위 수 |
2위치 5방향 |
|
윤활 |
불필요한 |
|
사용 압력 범위 MPa(psi) |
0∼1.0(~145) |
|
압력 저항 보장 |
1.5MPa(215psi) |
|
작동 온도 °C |
-20∼70 |
|
단면적 mm²(CV 값) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
본체 재질 |
알루미늄 합금 |
지침
1) 조작부는 엔지니어링 플라스틱으로 제작되어 수동조작만 가능합니다. 밸브를 전환하기 위해 금속 충격을 사용하지 마십시오.
2) M5B, M5C, M5D, M5PM, M5PF, M5PP 시리즈는 자동으로 재설정됩니다. M5Y, M5HS 및 M5PL 수동 밸브는 수동으로 재설정됩니다. M5PL을 보물 위치로 누른 후 회전식 손잡이를 돌려 재설정해야 합니다.
3) 역방향 스트로크에 주의하세요. 외부 힘으로 인해 밸브가 역전되는 경우 기본 역전 스트로크는 제어 스트로크 표에 지정된 역행 스트로크 범위를 초과해서는 안 됩니다. 그렇지 않으면 밸브 본체가 손상될 수 있습니다.
4) M5L 단방향 롤러 밸브는 한 방향(오른쪽에서 왼쪽으로 타격)으로만 전환할 수 있습니다. 반대 방향(왼쪽에서 오른쪽으로 휘어짐)의 충격은 유효하지 않습니다.
5) 컨트롤 헤드 조합은 별도로 주문할 수 있습니다.
