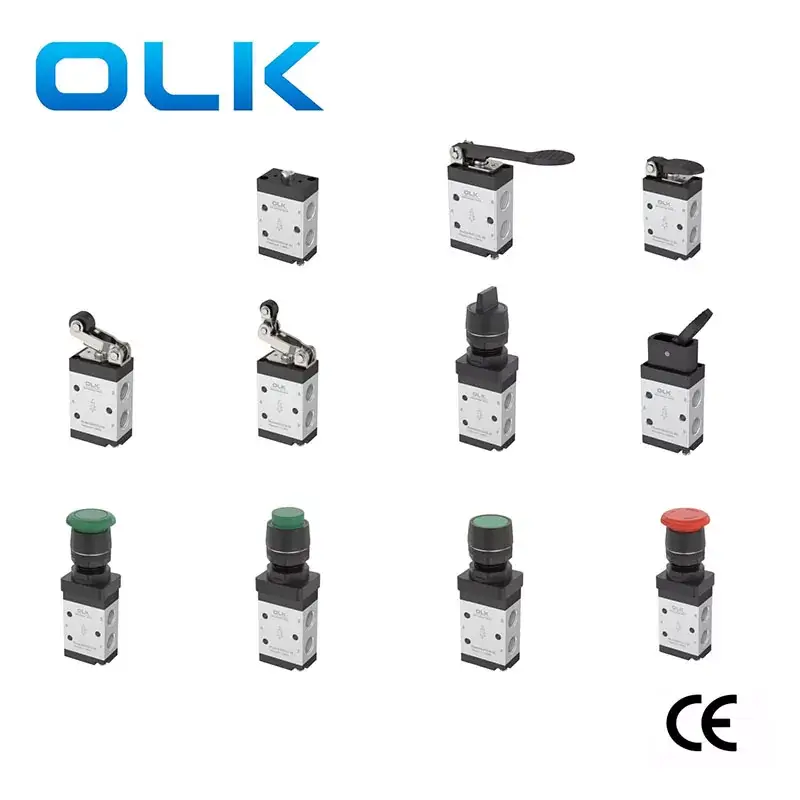

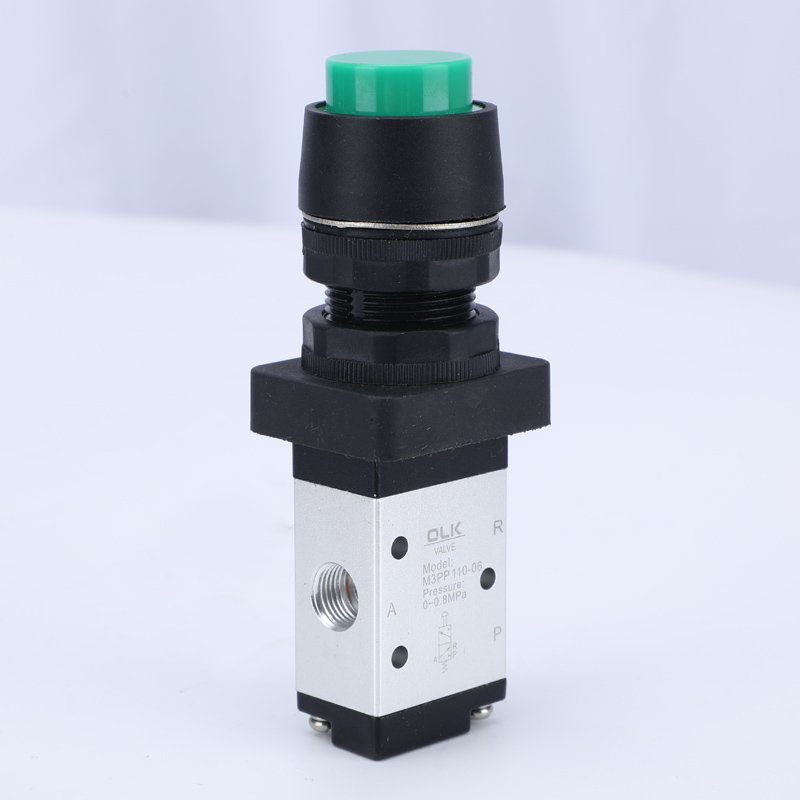

ouleikai M3 시리즈 airtac 유형 3/2 방향 기계식 밸브에는 2가지 작동 상태와 3가지 경로 선택이 있습니다. M3 기계식 밸브는 다양한 공압 제어 시나리오에 적합합니다. 피스톤형 구조 M3 기계식 밸브 제어력은 작동 압력의 영향을 받지 않습니다. 안정적이고 신뢰할 수 있으며 내구성이 뛰어나 조립 라인 및 포장 라인과 같은 자동화 생산 라인의 공압 제어와 같은 장기적으로 안정적인 작업 환경에 적합합니다.
상징:
주문 코드
M3
오후
210
06
R
시리즈
버튼 유형
암호
포트 크기
버튼 색상
M3:M시리즈 2위치 3방향

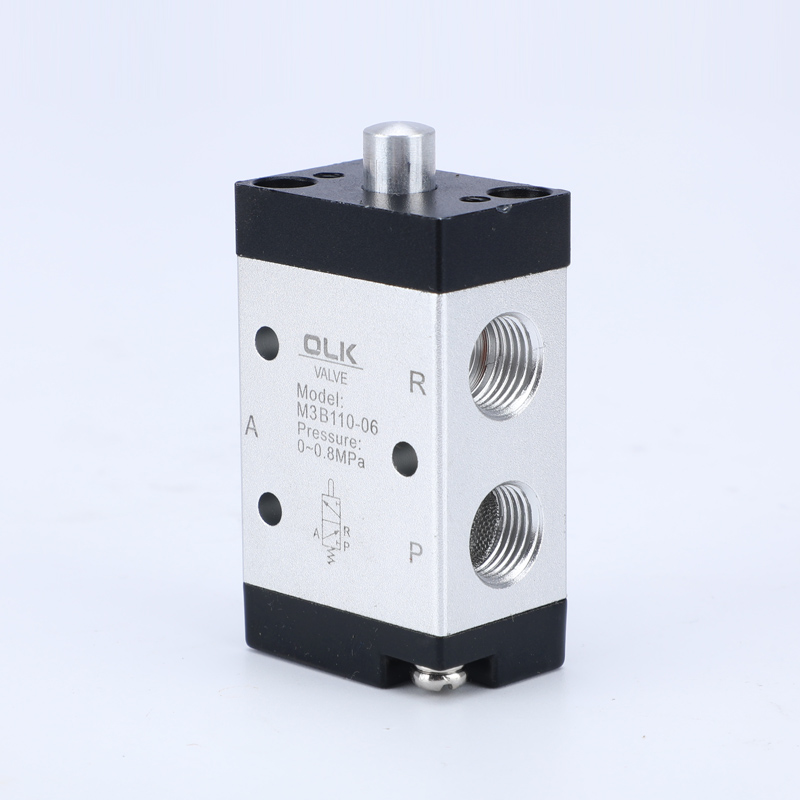

B:기본형(M3B)
110:110 시리즈 단일 제어
100:06:G1/8
PL:레드

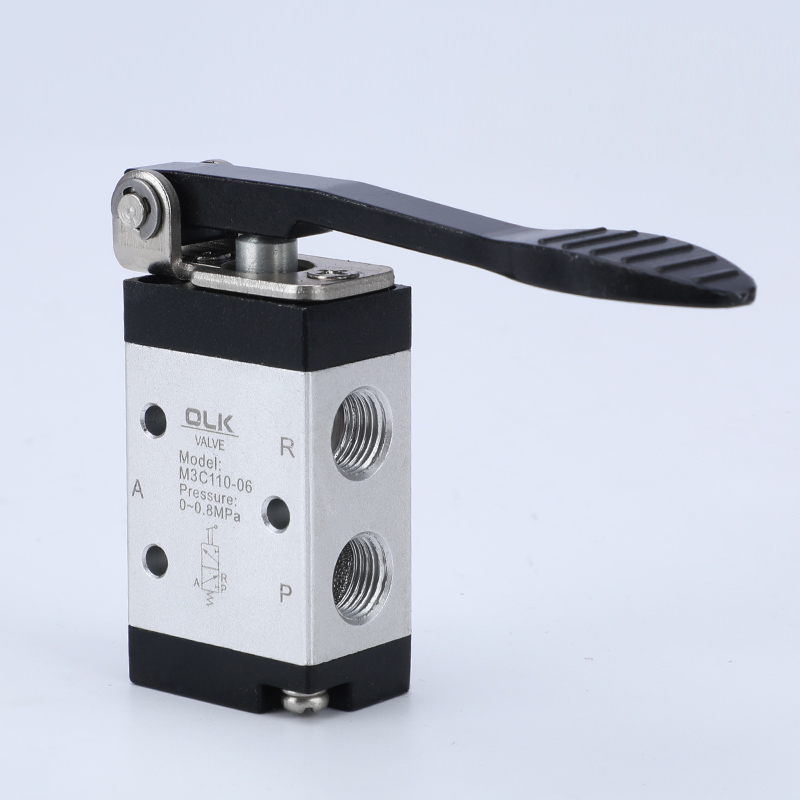

C:롱 핸들 타입(M3C)
210:210 시리즈 단일 제어
200:06:G1/8
PP/PF/PM/HS:빨간색 녹색 검정색

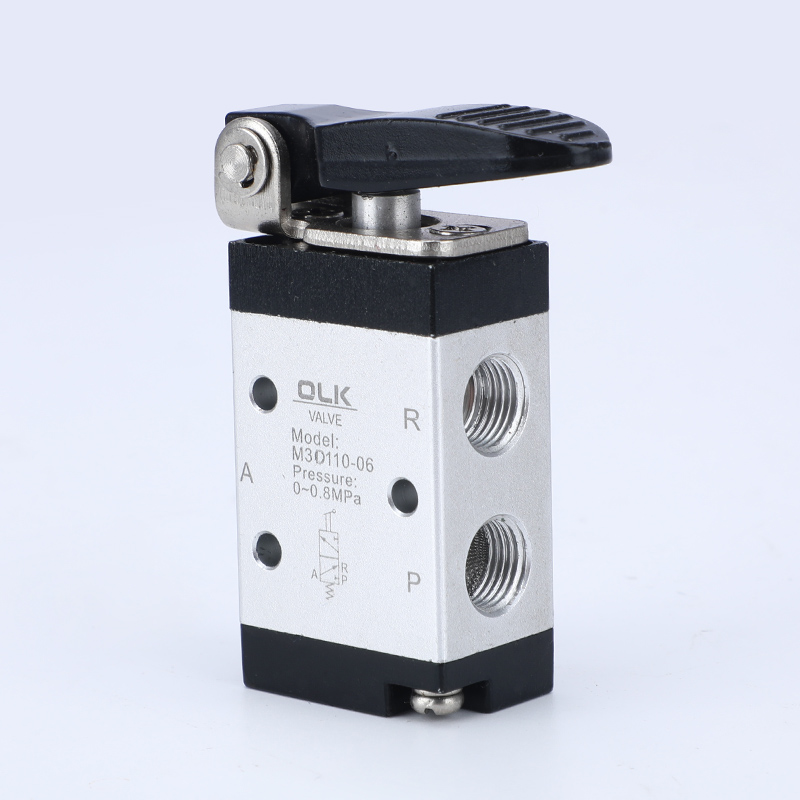

D:쇼트 핸들 타입(M3D)
200:08:G1/4

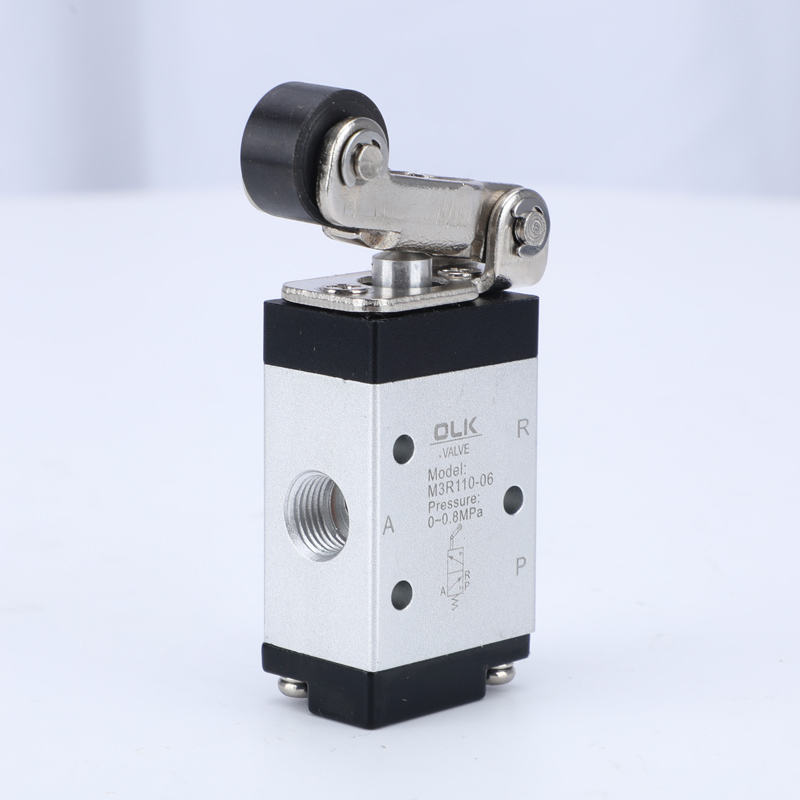

R:롤러 레버형(M3R)
L:한 방향 롤러 레버형(M3L)

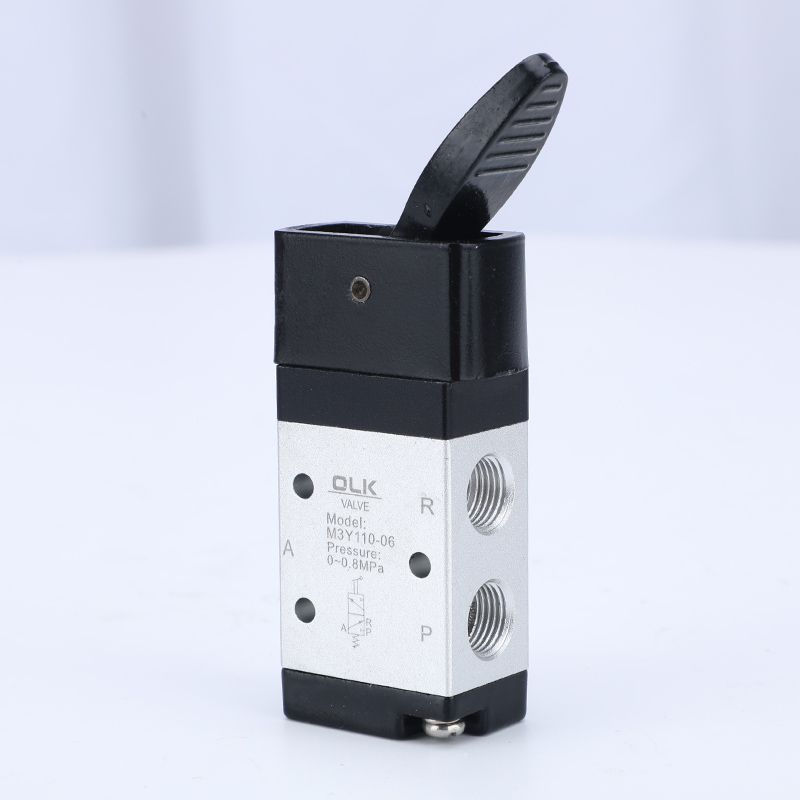

Y:로커암형(M3Y)
PM:버섯머리 단추형 (M3PM)
PP:양각단추형(M3PP)

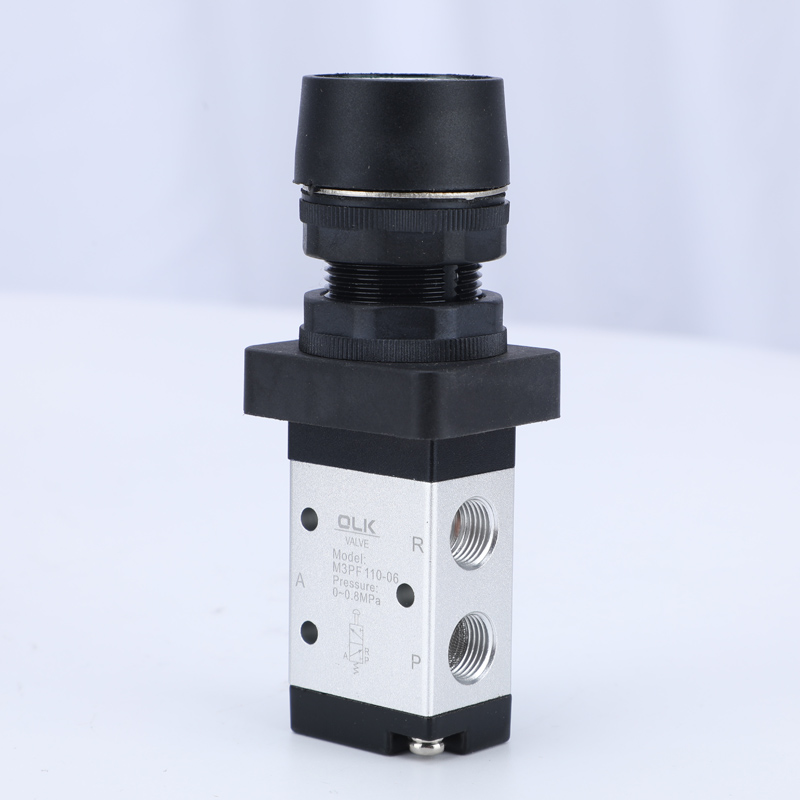

PF:플랫 헤드 버튼형 (M3PF)

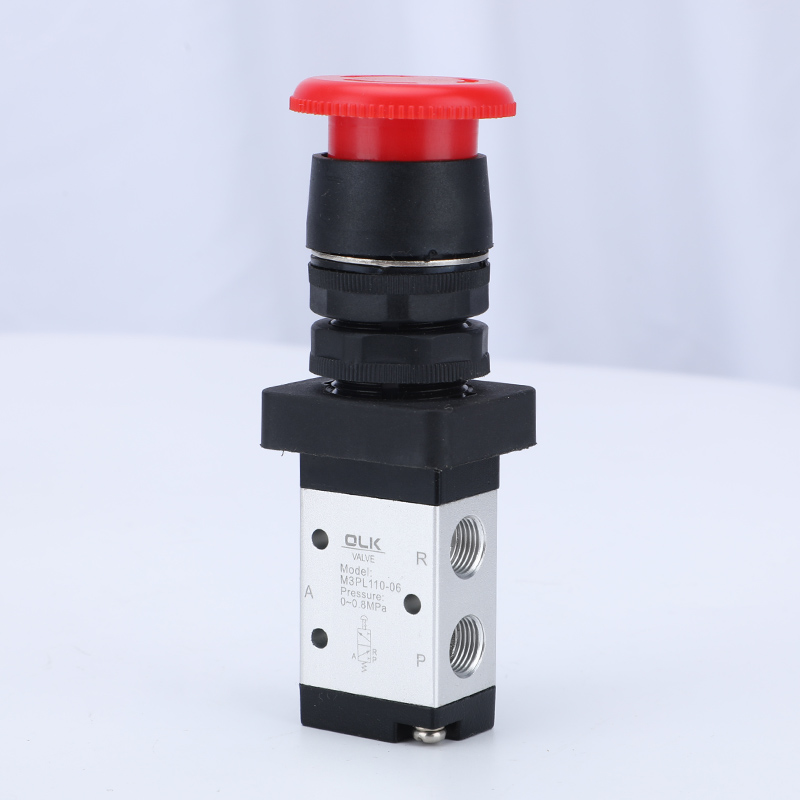

PL:긴급정지 충격버튼형 (M3PL)
HS:셀렉터형(M3HS)
1. 배기구가 본체에 위치하여 머플러 장착이 용이하여 소음 및 오염을 줄입니다.
2. M3B, M3R, M3L 시리즈는 위치 검출이나 스트로크 스위치에 적합한 외부 기구에 의한 전환을 위해 외부 힘이 필요합니다.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP 및 M3PLM3HS 시리즈는 수동으로 작동되며 다양한 조건에서 편리하게 사용할 수 있도록 다양한 구조의 제어 헤드가 있습니다.
4. 피스톤형 구조, 제어력이 작동 압력의 영향을 받지 않음(즉, 배압 없음), 내부 링 밀봉, 우수한 밀봉 및 유연한 전환.
5. 오일 윤활이 필요하지 않습니다.
6. 다중 위치 장착으로 설치 및 사용이 편리합니다.
7. M3C, M3D, M3Y, M3R, M3L 시리즈의 컨트롤 헤드는 긴 수명과 높은 신뢰성을 위해 금속 재질로 제작되었습니다.
|
모델 |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
작동 매체 |
공기(40μm 이상의 필터망을 통한 여과) |
|||||||||||
|
액션 모드 |
외부제어 직동형 |
|||||||||||
|
포트 크기 |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
유효단면적 |
미니 |
05:2.5mm²(Cv=0.14) |
||||||||||
|
110 |
06:8.0mm²(Cv=0.45) |
|||||||||||
|
210 |
06:9.0mm²(Cv=0.5); 0.8:12.0mm²(Cv=0.67) |
|||||||||||
|
위치 |
3/2 포트 |
|||||||||||
|
필요 없음 |
||||||||||||
|
압력 범위 |
0~1.0MPa(0~145psi) |
|||||||||||
|
내압 |
1.5MPa(215psi) |
|||||||||||
|
워킹 압력 |
'-20-70℃ |
|||||||||||
|
본체 재질 |
알루미늄 합금 |
|||||||||||
지침
1) 조작부는 엔지니어링 플라스틱으로 제작되어 수동조작만 가능합니다. 밸브를 전환하기 위해 금속 충격을 사용하지 마십시오.
2) M3B, M3C, M3D, M3PM, M3PF, M3PP 시리즈는 자동으로 리셋됩니다. M3Y, M3HS 및 M3PL 수동 밸브는 수동으로 재설정됩니다. M3PL을 보물 위치로 누른 후 회전식 손잡이를 돌려 재설정해야 합니다.
3) 역행 스트로크에 주의하세요. 외부 힘으로 인해 밸브가 역전되는 경우 기본 역전 스트로크는 제어 스트로크 표에 지정된 역행 스트로크 범위를 초과해서는 안 됩니다. 그렇지 않으면 밸브 본체가 손상될 수 있습니다.
4) M3L 단방향 롤러 밸브는 한 방향(오른쪽에서 왼쪽으로 타격)으로만 전환할 수 있습니다. 반대 방향(왼쪽에서 오른쪽으로 휘어짐)의 충격은 유효하지 않습니다.
5) 컨트롤 헤드 조합은 별도로 주문할 수 있습니다.
