내부 파일럿 VF3000 솔레노이드 밸브 2포지션 5웨이 및 3포지션 5웨이 직접 배관형
스풀 보어는 낮은 마찰, 낮은 시작 압력 및 긴 서비스 수명을 위해 특수 가공 공정을 사용합니다. 큰 포트 크기는 더 높은 공기 흐름을 제공하여 중대형 실린더 또는 여러 액추에이터를 구동하는 데 적합합니다.
모듈식 설계로 다중 밸브, 중앙 집중식 공기 공급 및 축소된 배관을 위한 매니폴드 장착이 가능합니다. DS/VF 3000 및 5000 시리즈 솔레노이드 밸브는 자동화 생산 라인 및 산업 기계용 고유량 공압 제어 시스템에 널리 사용됩니다.
·고유량
·배관 / 모듈러 / 공간절약
·산업용 내구성
|
주문 코드 |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
모델 |
밸브 유형 |
|
전압 |
선 종류 |
마눌 |
포트 크기 |
|
VF3000 솔레노이드 밸브 |

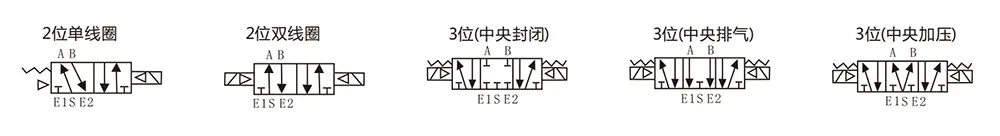

130: 단일 솔레노이드 5/2 방향 |
|
3:110VAC |
G:선 종류 |
|
02:PT1/4 |
|
|
230:더블 솔레노이드 밸브 5/2 웨이 |
|
4:220VAC |
D: 소음 유형 |
|
|
|
|
330C:더블 솔레노이드 vlave5/3way 폐쇄형 센터 |
|
5:24VDC |
DZ:빛이 있는 DZ |
|
|
|
|
430E:더블 솔레노이드 밸브5/3way 배기 센터 |
|
6:12VDC |
|
|
|
|
|
530P:더블 솔레노이드 밸브 5/3 웨이 압력 센터 |
|
|
|
|
|
|
공통사양 |
|
|
작동 매체 |
공기 |
|
워킹 온도 |
0-50℃ |
|
매끄럽게 하기 |
필요 없음 |
|
수동 재정의 |
드라이버 잠금형 |
|
충격/진동 저항 |
30G/5G(8.3--2000Hz) |
|
울로 둘러싼 땅 |
방진 |
|
모델 |
위치 |
코일 |
kgf/cm²(Mpa) |
응답 시간(ms) |
최대. 작동 주파수 |
포트 크기 |
유효 단면적mm²(CV) |
kgf |
|

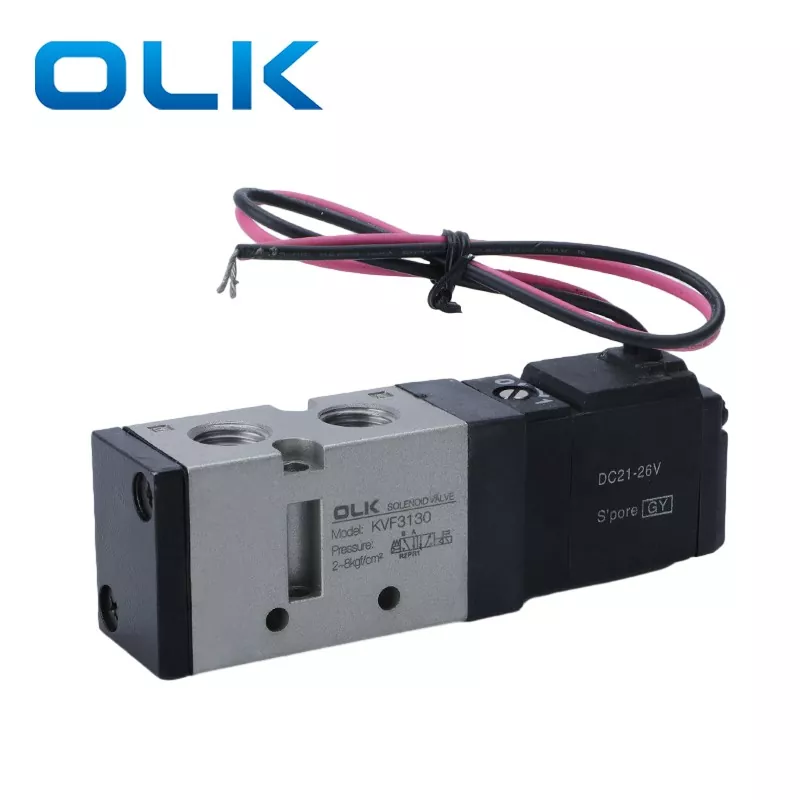

VF3130-□ΔB-02 |
2위치 |
단일 동작 |
1.5~9(0.15~0.8) |
30ms 이하 |
5 |
PT1/4 |
17.1(0.95) |
0.21 |
|

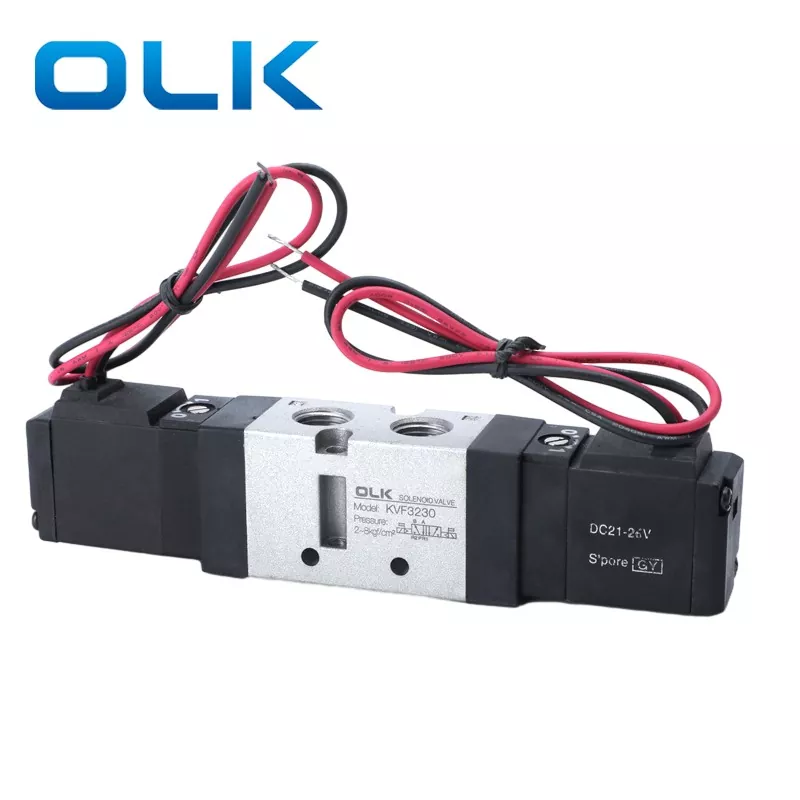

VF3230-□ΔB-02 |
2위치 |
더블 액션 |
1~9(0.1~0.9) |
30ms 이하 |
5 |
PT1/4 |
17.1(0.95) |
0.29 |
|
VF3330-□ΔB-02 |
3위치 |
더블 솔레노이드 vlave5/3way 클로즈드 센터 |
1~9(0.1~0.9) |
50ms 이하 |
3 |
PT1/4 |
13.5(0.75) |
0.42 |
|
VF3430-□ΔB-02 |
3위치 |
더블 솔레노이드 밸브5/3way 배기 센터 |
1~9(0.1~0.9) |
50ms 이하 |
3 |
PT1/4 |
17.1(0.95) |
0.42 |
|

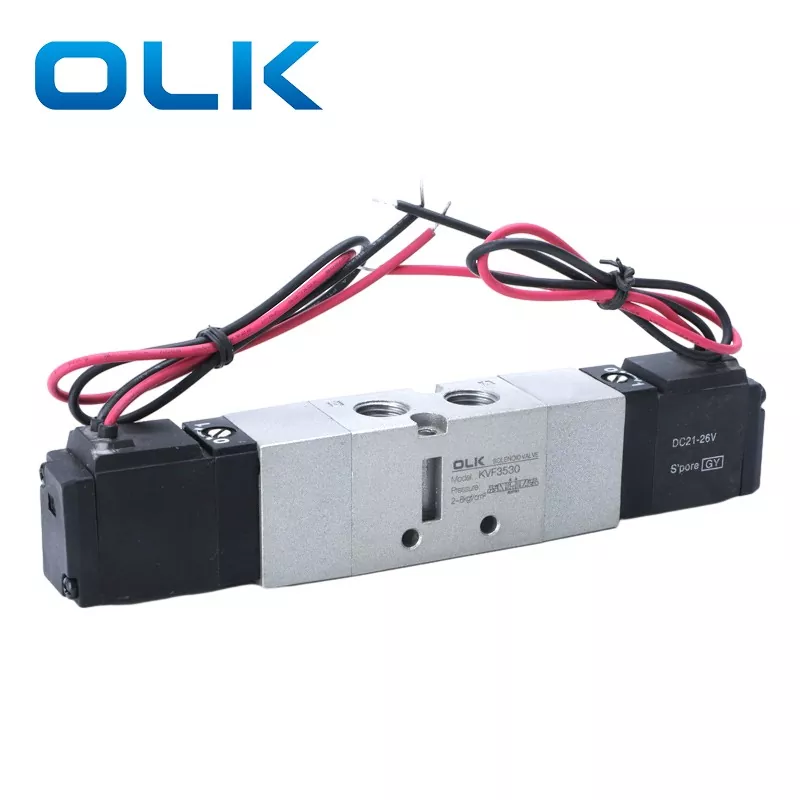

VF3530-□ΔB-02 |
3위치 |
이중 솔레노이드 밸브 5/3 방향 압력 센터 |
1~9(0.1~0.9) |
50ms 이하 |
3 |
PT1/4 |
16.2(0.9) |
0.42 |
DS3000/VF3000은 어떤 모델을 대체할 수 있나요?
DS3000은 동일한 기능으로 한국의 TPC를 대체할 수 있고, VF 3000은 동일한 기능으로 일본의 SMC를 대체할 수 있습니다.
DS3000/VF3000 솔레노이드 밸브 5방향 노즐 직경은 얼마입니까?
DS3000/VF3000 나사 보어는 PT1/4입니다.
