2W 2방향 공압 솔레노이드 밸브 상시 폐쇄형 솔레노이드 밸브는 정밀 가공 밸브 본체, 고성능 코일, 스테인리스강 플런저 및 안정적인 밀봉 부품으로 제작된 직동식 설계가 특징입니다. 이 시리즈에는 표준 시스템용 소유량 모델과 대용량 유체 제어용 대유량 모델의 두 가지 유량 유형이 포함되어 있습니다.
2W 유체 제어 밸브는 황동 및 스테인리스강 재질로 제공됩니다. 황동 모델은 일반 물 및 공기 응용 분야에 이상적인 반면, 스테인리스강 버전은 더욱 까다로운 산업 환경에 향상된 내식성을 제공합니다.

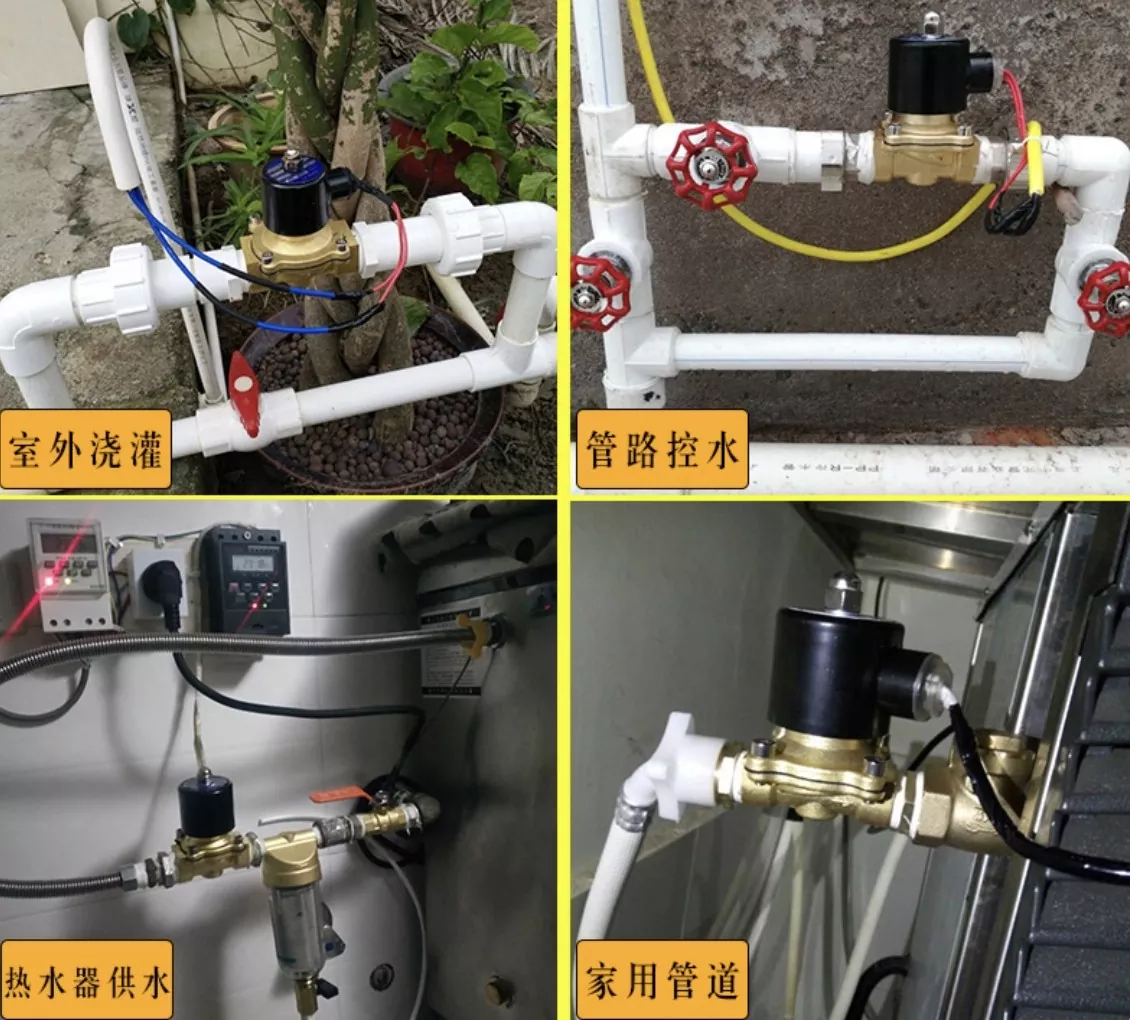

넓은 적용 범위와 높은 작동 안전성을 갖춘 2W 밸브는 실외 액체 제어, 타이머 또는 제어 기기를 사용한 유량 조절, 일반 물-공기 유체 시스템에 일반적으로 사용되며 다양한 공압 및 유체 제어 설정 전반에 걸쳐 안정적이고 편리한 성능을 제공합니다.
액체, 가스 및 경유(≤20CST)와 같은 매체 제어에 적합한 이 밸브는 무압 개방, 높은 유량 및 우수한 신뢰성을 갖춘 직동형 구조를 갖추고 있습니다. 밸브 본체는 황동(열간 단조)으로 만들어졌습니다. 이 시리즈는 다양한 유형을 제공하므로 제어 요구 사항에 따라 적절한 유형을 선택할 수 있습니다.
제어 방식을 설계할 때 가능하면 NC(상시 폐쇄형) 유형을 선호하십시오. 솔레노이드 밸브가 더 오랫동안 열려 있고 더 짧은 시간 동안 닫혀야 하는 경우에는 상시 열림(NO) 유형을 선택하십시오.
유체에 불순물이 포함된 경우 밸브 앞에 필터(메시 크기 260)를 설치해야 합니다.
밸브 몸체에 표시된 방향은 매체 흐름 방향과 일치해야 합니다.
상징:
① 작은 오리피스 크기 - 2W 시리즈 모델 코드(1.2mm~4mm)
|
주문 코드 |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
모델 |
오리피스 크기(mm) |
|
접속구경 |
전압 |
씰 재질 |
|
2W: 2위치 2방향, 직동형 |
012:1.2mm |
|
M4:M4X0.7 |
DC12 |
35:1-1/4'' |
|
2WH: 2위치 2방향, 직동형(고압형) |
020:2mm |
|
06:1/8 |
20CST 이하 |
E:EPDM(스팀용) |
|
2S: 스테인레스 스틸 2위치 2방향, 직동식 |
025:2.5mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION(고온&진공용) |
|
2SH: 스테인리스 2위치 2방향 직동형(고압형) |
040:4mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② 큰 오리피스 크기 - 2W 시리즈 모델 코드(16mm~50mm)
|
주문 코드 |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
모델 |
오리피스 크기(mm) |
|
접속구경 |
전압 |
씰 재질 |
|
2W: 2위치 2방향, 직동형 |
160:16mm |
|
10:3/8 |
DC12 |
35:1-1/4'' |
|
2S: 스테인레스 스틸 2위치 2방향, 직동식 |
200:20mm |
|
15:1/2 |
20CST 이하 |
V:VITION(고온&진공용) |
|
|
250:25mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35mm |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40mm |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50mm |
|
40:1-1.2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
모델 |
2W025-06 |
2W025-08 |
2W040-10 |
020:2mm |
2WH012-08 |
2WH020-10 |
|
대체 모델 |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
메디아 |
공기, 물, 기름, 가스 |
공기, 물, 기름 |
||||
|
작업 유형 |
직접 연기 |
|||||
|
구조 |
평상시 닫힘 |
|||||
|
오리피스 직경(Φmm) |
2.5mm |
4mm |
12mm |
2mm |
||
|
이력서 가치 |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
포트 크기 |
1/8" |
1/8" |
3/8" |
1/8" |
1/8" |
3/8" |
|
유체 점도 |
20CST 이하 |
|||||
|
작동 압력 범위 |
0~0.7MPa |
0~0.20MPa |
||||
|
보증 압력 |
1.0MPa |
3.5MPa |
||||
|
작동 온도 |
-5~80℃ |
|||||
|
전압 범위 |
±10% |
|||||
|
본체 재질 |
2W 황동 2S 스테인레스 스틸 |
|||||
|
씰 재질 |
NBP, EPDM 또는 VITON |
|||||
|
모델 |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
대체 모델 |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
메디아 |
공기, 물, 기름, 가스 |
공기, 물, 기름 |
|||||
|
작업 유형 |
직접 연기 |
||||||
|
구조 |
평상시 닫힘 |
||||||
|
오리피스 직경(Φmm) |
16mm |
20mm |
40mm |
35mm |
40mm |
50mm |
|
|
이력서 가치 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
포트 크기 |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
유체 점도 |
20CST 이하 |
||||||
|
작동 압력 범위 |
공기 0~0.7MPa; 물 0~0.5MPa; 오일 0~0.5MPa |
||||||
|
보증 압력 |
1.0MPa |
||||||
|
작동 온도 |
-5~80℃ |
||||||
|
전압 범위 |
±10% |
||||||
|
본체 재질 |
2W 황동 2S 스테인레스 스틸 |
||||||
|
씰 재질 |
NBP, EPDM 또는 VITON |
||||||
2W 2-way 공압 솔레노이드 밸브는 어떤 용도로 사용되며 그 기능은 무엇입니까?
예약된 물 켜기/끄기 타이머와 함께 사용할 수 있습니다. 식물 등에 자동으로 물을 줄 수도 있습니다.
정원 점적 관개에 2W 밸브를 사용할 수 있나요?
예, 사용할 수 있습니다.
2W 솔레노이드 밸브를 수평, 수직으로 설치할 수 있나요?
수평으로 설치해야 합니다.
2W 밸브 2방향이 닫혀 있고 역압이 존재하면 역류가 발생합니까?
역류가 발생하지 않습니다.
2W 2방향 공압 솔레노이드 밸브를 설치하는 방법은 무엇입니까?
수평으로 설치하십시오. 표시된 흐름 방향(→ 흐름 방향)에 따라 입구와 출구를 연결하십시오.
