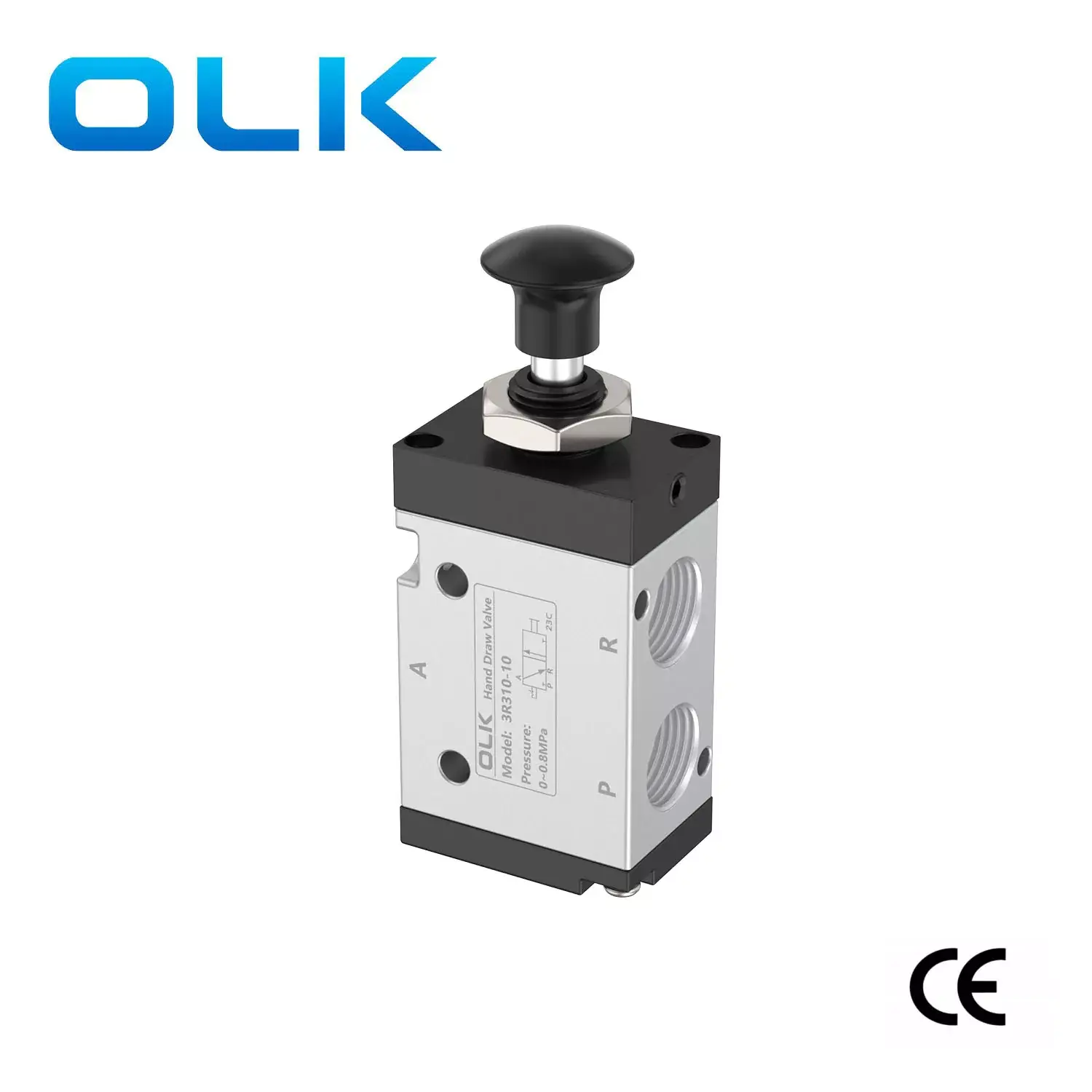

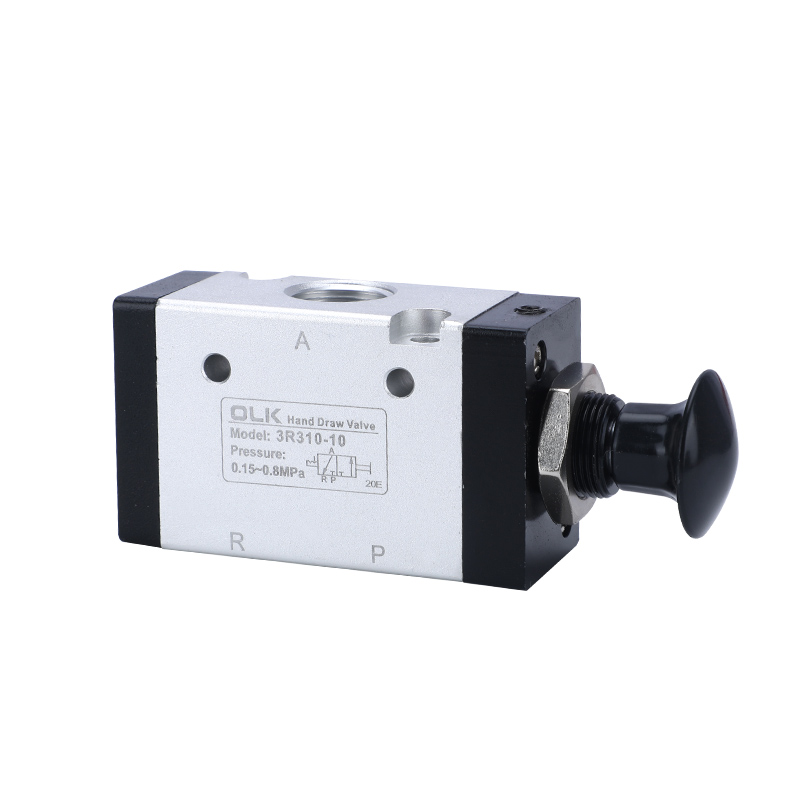

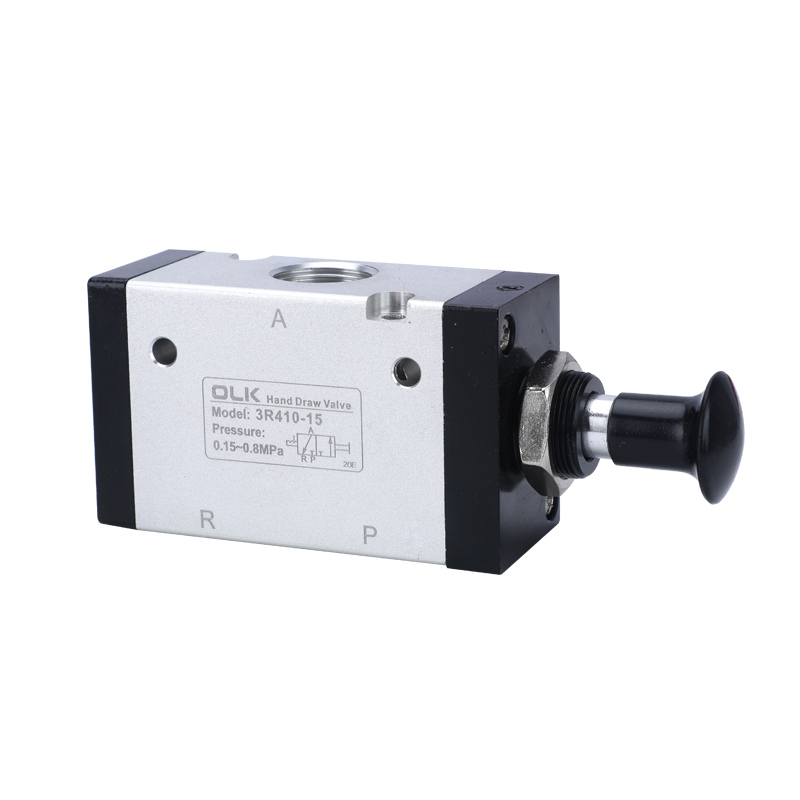

3R 시리즈 수동 작동 밸브 3방향

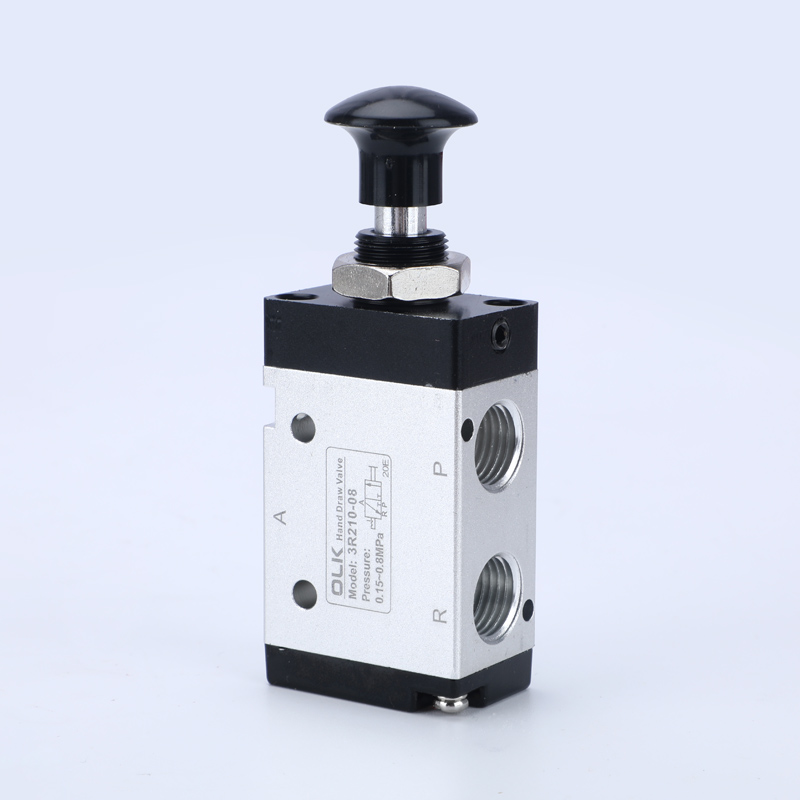

Model:3R210-08

전문적인 3R 시리즈 수동식 밸브 3방향 제조로서 귀하는 안심하고 당사 공장에서 3R 핸드 밸브를 구입할 수 있으며 OLK는 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.

문의 보내기

제품 설명

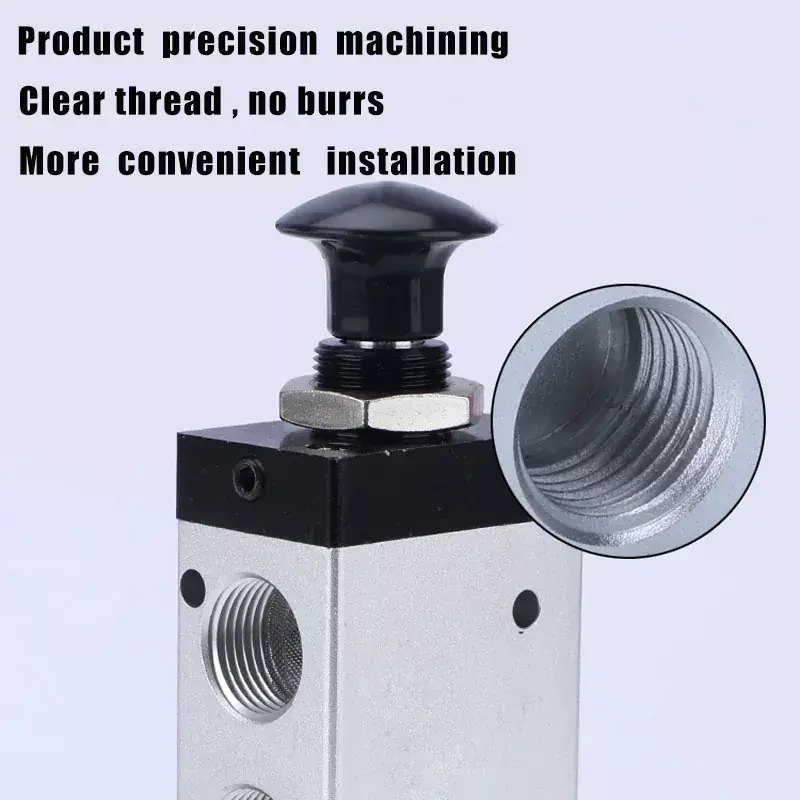

Ouleikai(OLK)는 2003년부터 AIR TAC 유형 3L 시리즈 핸드 밸브를 대체할 수 있는 3R 시리즈 핸드 레버 밸브를 생산해 왔습니다. 3R 수동식 밸브는 직접 수동 조작으로 방향을 제어합니다. 양방향 삼방향 밸브에는 입구 1개, 출구 1개, 배기구 1개가 있습니다. 입구에는 공기 중의 불순물을 제거하는 필터 스크린이 장착되어 있어 밀봉 링의 오염 및 공기 누출을 방지합니다. 알루미늄 밸브 본체 표면은 샌드블래스트 처리되었으며 인터페이스에는 버가 없으며 다양한 파이프 직경(M5, G1/8, G1/4, G3/8, G1/2) 중에서 선택할 수 있습니다.

상징:

주문 코드:
3R	2	10	08
모델:	시리즈:	기능:	포트 크기:
3R:3/2 웨이 핸드 밸브	1:100 시리즈	10:2 위치	100 시리즈:06:G1/8
	2:200 시리즈		200 시리즈:06:G1/8
	3:300 시리즈		200 시리즈:08:G1/4
			300 시리즈:08:G1/8
			300 시리즈:10:G3/8

OLK 3R 시리즈 수동 작동 밸브 3방향 제품 특성

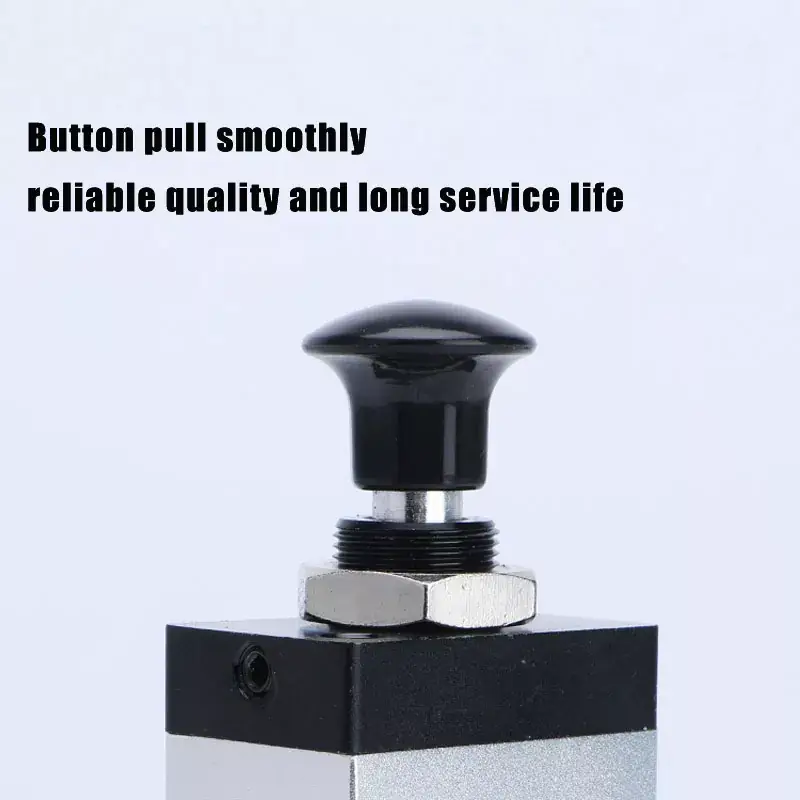

1. 쉽고 정확한 위치 지정을 위해 축과 동축인 수동 조작으로 신뢰성을 보장합니다.

2. 피스톤형 구조로 밀봉성이 우수하고, 사이즈가 콤팩트하며, 가볍고, 조립이 용이합니다.

3. 내부 홀을 특수공법으로 가공하여 마찰저항을 최소화하고 수명을 연장하였습니다.

4. 오일 윤활이 필요하지 않습니다.

5. 여러 장착 위치로 쉽게 설치할 수 있어 사용이 편리합니다.

3R 수동식 밸브 3방향 일반 매개변수

작동 매체	공기(40μm 이상의 필터를 통해 필터링됨)
행동	수동 직접 행동
직위 수	2개의 위치 3방향
윤활	불필요한
사용 압력 범위 MPa(psi)	0∼0.8(0~114)
압력 저항 보장	1.5MPa(215psi)
작동 온도 °C	-20∼70

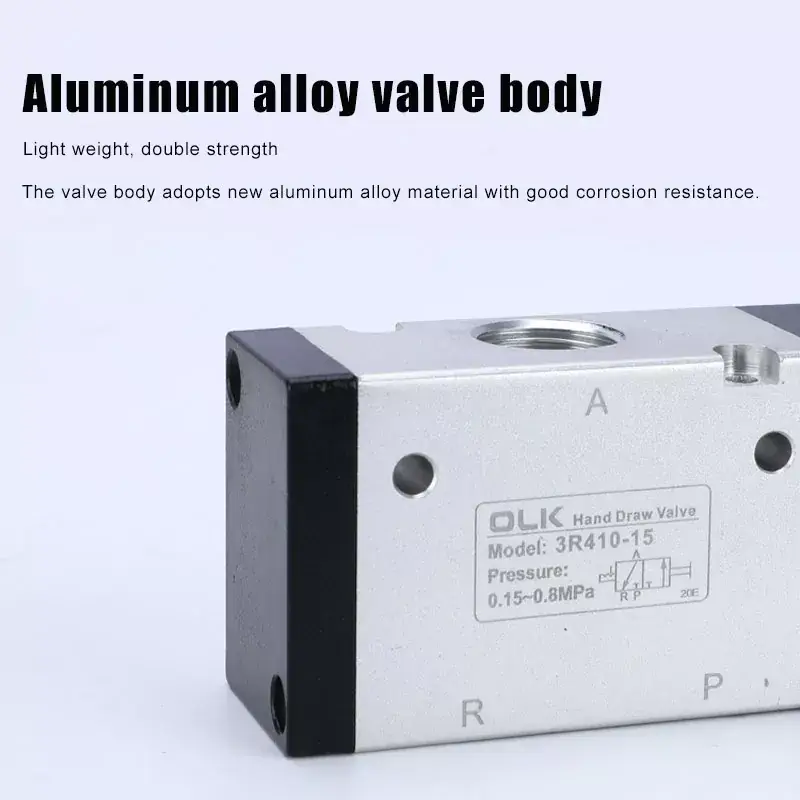

본체 재질	알루미늄 합금

다른 매개변수

모델	포트 직경	유동 단면적 mm²(CV 값)
3R110-M5	M5	5.5(0.3)

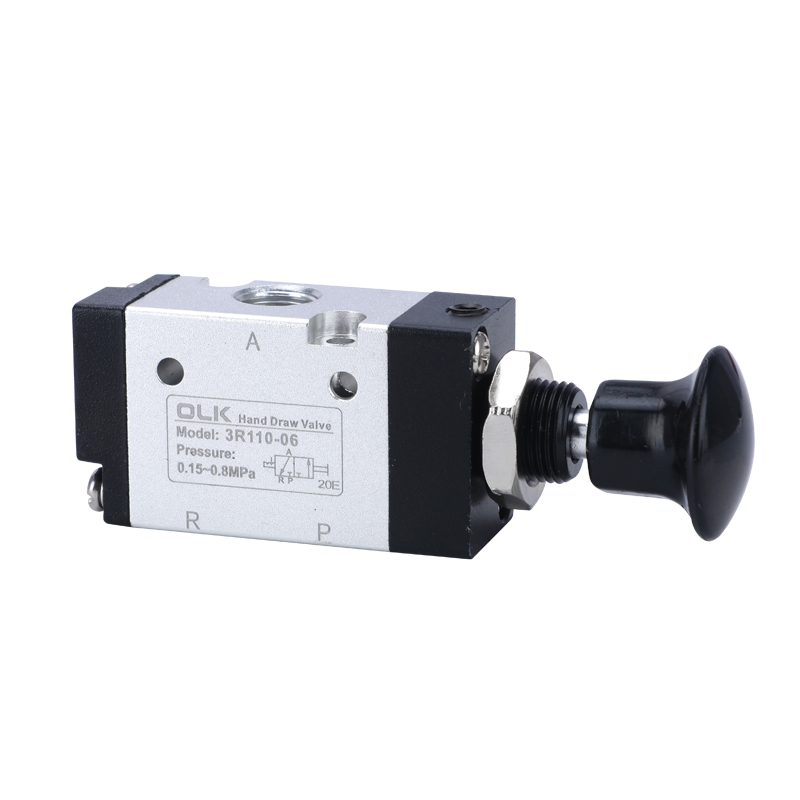

3R110-06	G1/8	12.0(0.67)
3R210-06	G1/8	14.0(0.78)
3R210-08	G1/4	16.0(0.89)
3R310-08	G1/4	25.0(1.39)
3R310-10	G3/8	30.0(1.67)
