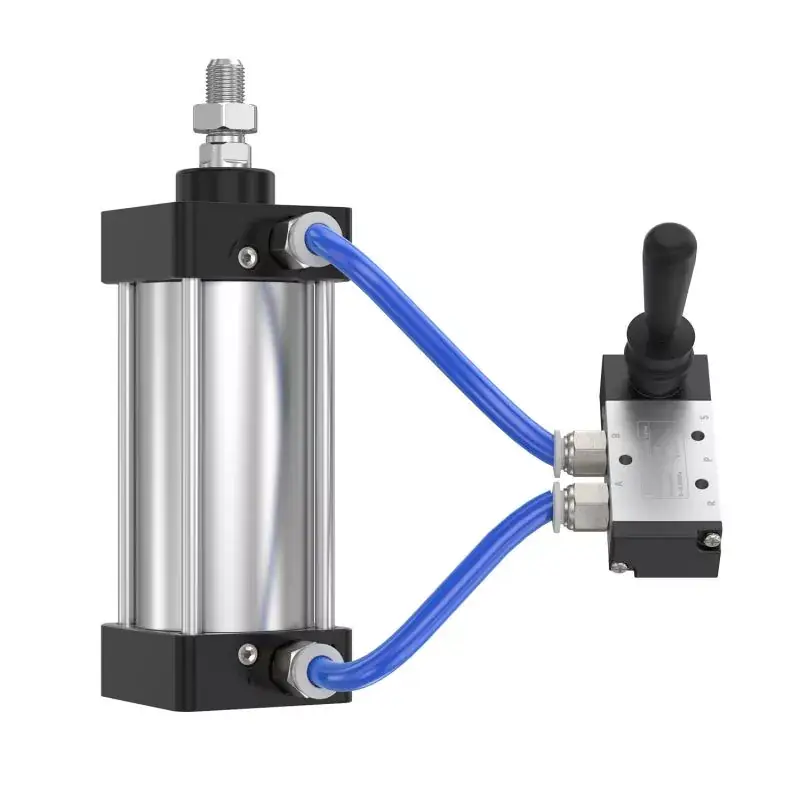

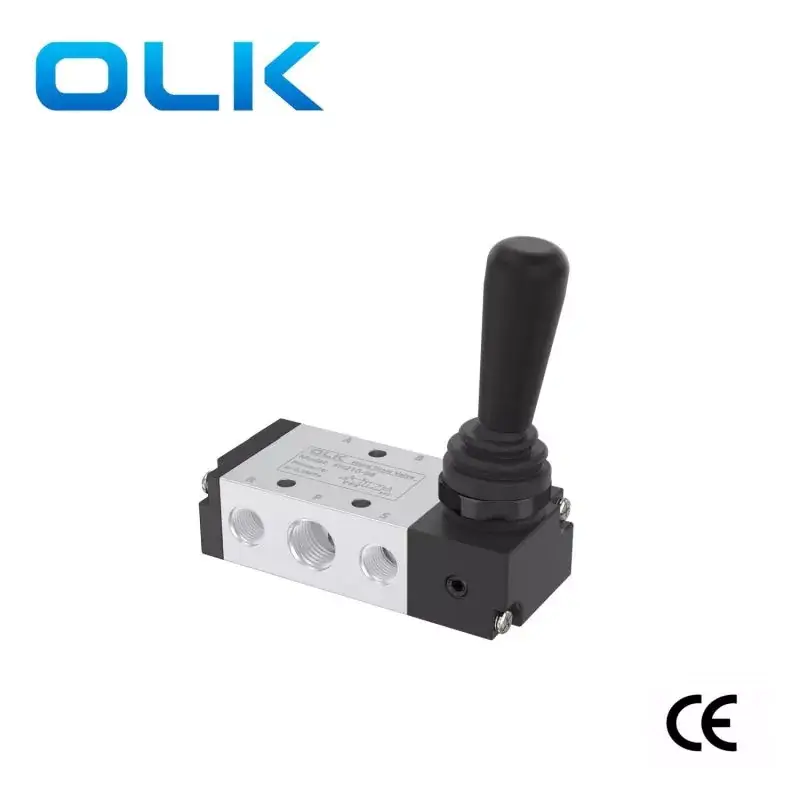

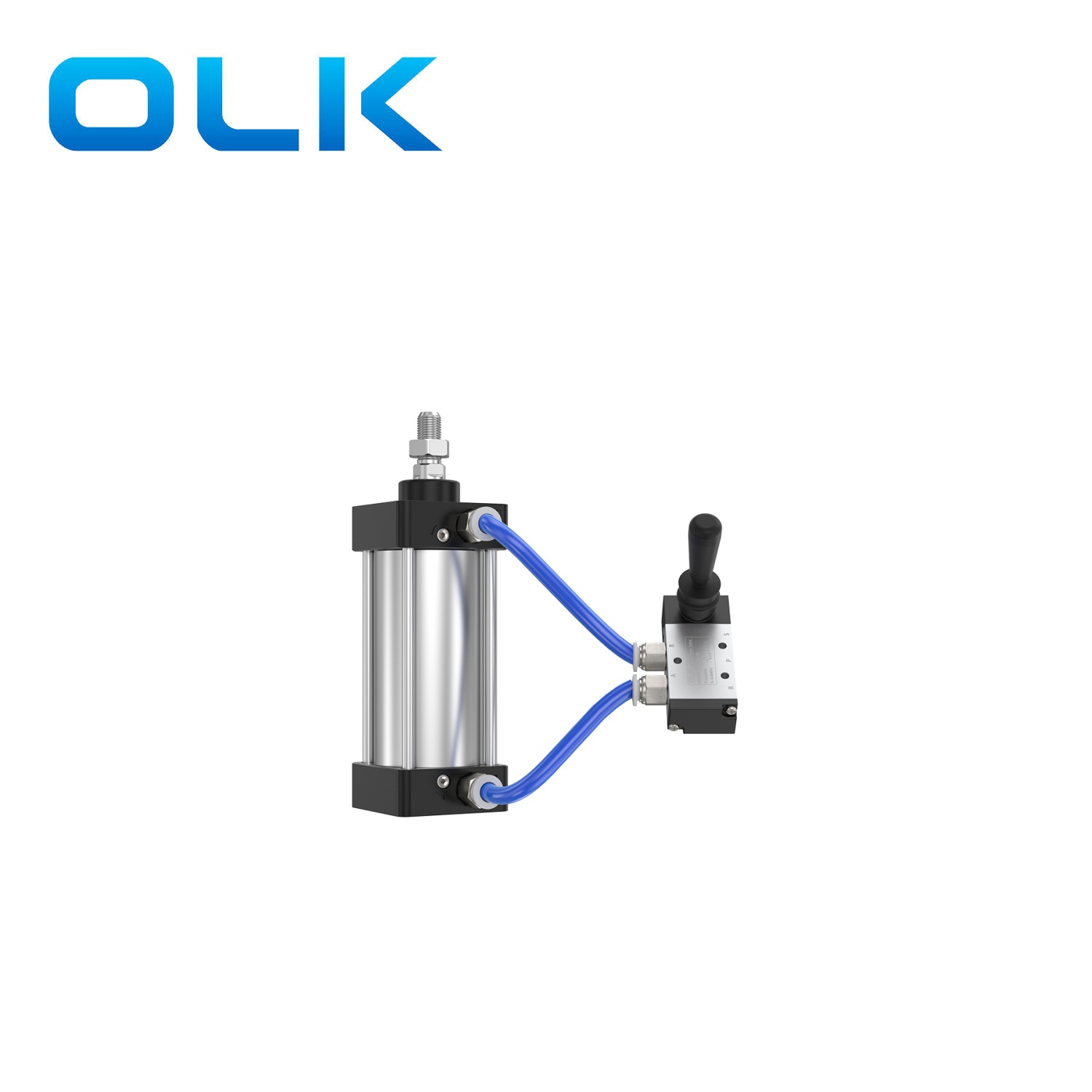

Ouleikai (OLK) 4H 시리즈 레버 밸브 5 웨이는 복잡한 전기 제어 구성 요소없이 간단하고 안정적인 작동을 제공하여 기본 공압 제어 시나리오에 대한 높은 신뢰성과 적합성을 보장합니다. 사용자는 실제 요구에 따라 핸드 레버 밸브를 작동하여 가스 흐름 방향을 조정할 수 있습니다.
4H 시리즈 레버 Valvesplicable 시나리오 : 실험실 공압 시스템, 연구 장비 등과 같은 실험실 응용 프로그램 등.
참고 : 가스 누출 또는 밸브 방해와 같은 사용 중 이상이 발견되는 경우 즉시 사용을 중지하고 After Sales 서비스를 위해 OLK Company 영업 담당자에게 문의하십시오.
상징:
주문 코드
4h
2
30C
08
모델:
암호:
밸브 유형 :
포트 크기 :
4H : 수동 리셋 레버 밸브 핸드 밸브
2 : 200 시리즈
10 : 5/2 웨이 밸브
200 시리즈 : 06 : G1/8

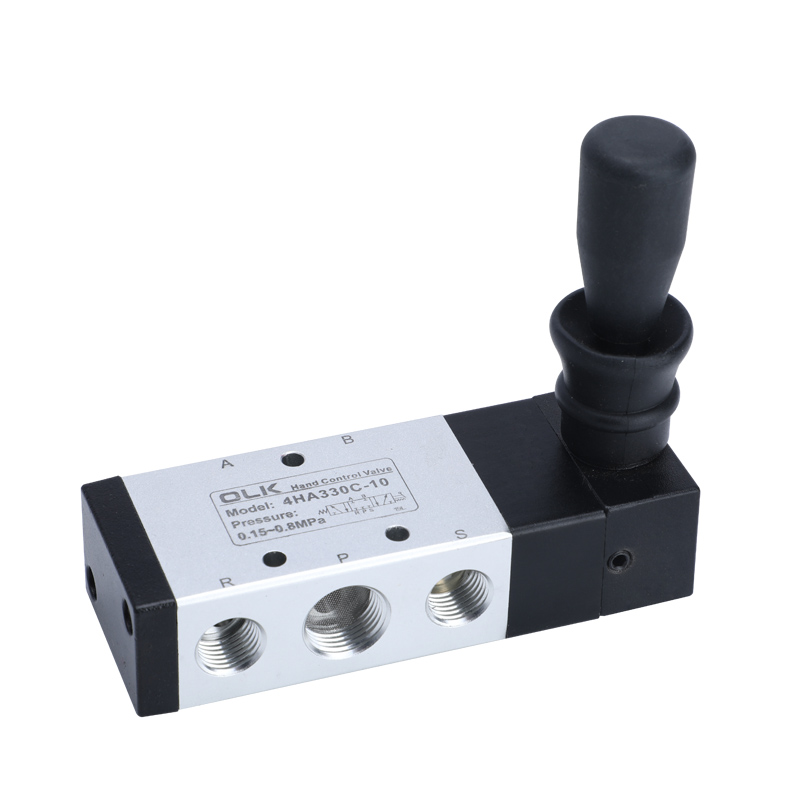

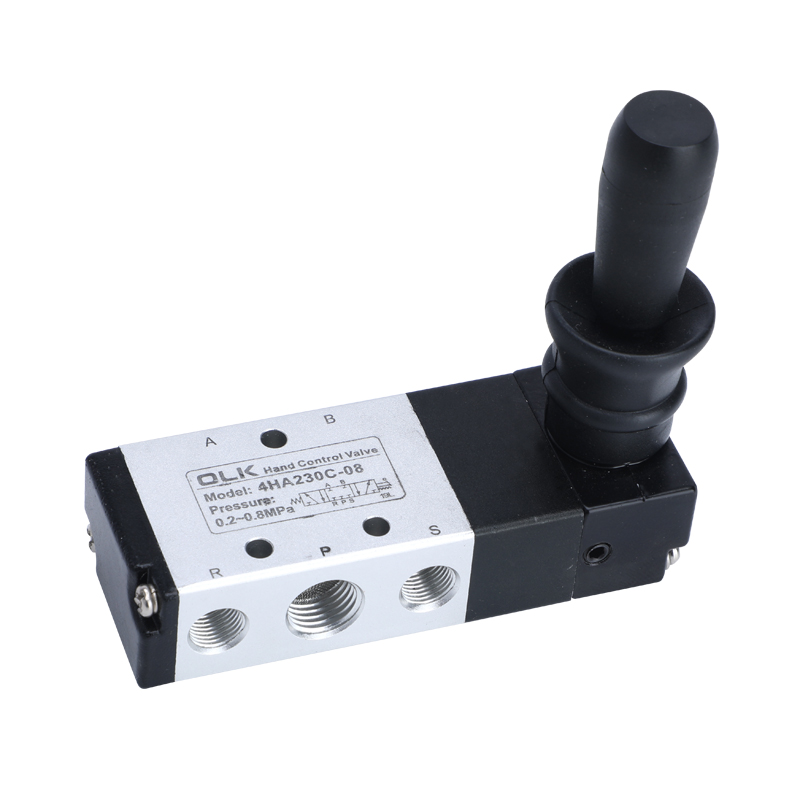

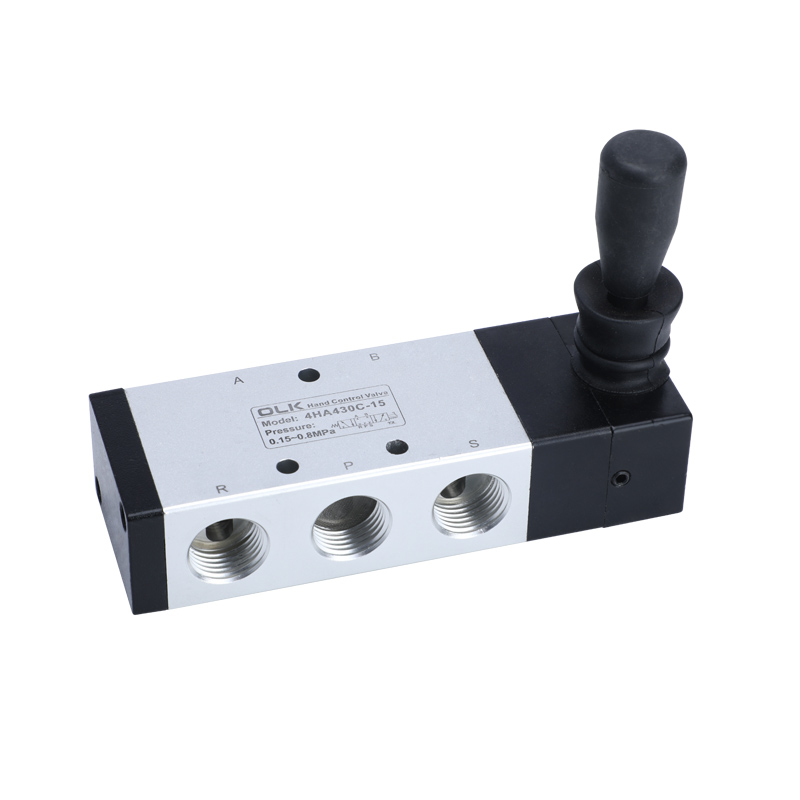

4HA : 스프링 리턴 레버 밸브 핸드 밸브
3 : 300 시리즈
30C : 5/3 웨이, 3 위치 폐쇄 중심
200 시리즈 : 08 : G1/4
30E : 5/3 웨이, 3 위치 배기 센터
300 시리즈 ： 08 ： G1/8
30p : 5/3 웨이, 3 위치 압력 센터
300 시리즈 ： 10 ： G3/8
1. 수동 작동, 부드러운 작동, 정확하고 신뢰할 수있는 포지셔닝;
2. 피스톤 유형 구조, 우수한 밀봉, 소형 크기, 가볍고, 쉬운 설치 및 분해;
3. 내부 구멍은 특수 기술로 처리되어 마찰 저항이 낮고 서비스 수명이 길다.
4. 오일 윤활이 필요하지 않습니다.
5. 패널 설치 기능, 쉽고 편리한 설치, 다양한 고객 요구를 충족시킵니다.
1) 5 포트 3 위치 수동 재설정 수동 밸브는 스프링 스틸 볼 포지셔닝을 사용하여 스위칭을 용이하게합니다. 운영 중에 과도한 힘을 적용하지 않도록주의를 기울이십시오. 이로 인해 잘못된 제어 위치와 의도하지 않은 조치가 발생할 수 있습니다.
2) 패널과 장착 할 때 특정 상황에 따라 스페이서를 제거하거나 유지할 수 있습니다.
3) 다양한 설치 접근법에 대한 다이어그램을 참조하십시오.
특별 참고 : 패널을 고정 할 때 장착 플레이트의 두께와 장착 구멍의 직경을 고려하십시오.
|
작동 매체 |
공기 (40μm 이상의 필터를 통해 필터링) |
|
행동 |
수동 직접 제어 |
|
윤활 |
불필요한 |
|
작업 압력 범위 MPA (PSI) |
0 ~ 0.8 (0 ~ 114) |
|
보장 된 압력 저항 |
1.5MPA (215PSI) |
|
작업 온도 ° C |
-20 ~ 70 |
|
신체 재료 |
알루미늄 합금 |
|
모델 |
포트 직경 |
위치 수 |
흐름 단면적 mm² (CV 값) |
|
4H210-06 |
섭취 = outlet = g1/8 |
2 위치 5 웨이 |
14.0 (0.78) |
|
4H230C-06 |
섭취 = outlet = g1/8 |
3 위치 5 가지 |
12.0 (0.67) |
|
4H230E-06 |
섭취 = outlet = g1/8 |
3 위치 5 가지 |
12.0 (0.67) |
|
4H230P-06 |
섭취 = outlet = g1/8 |
3 위치 5 가지 |
12.0 (0.67) |
|

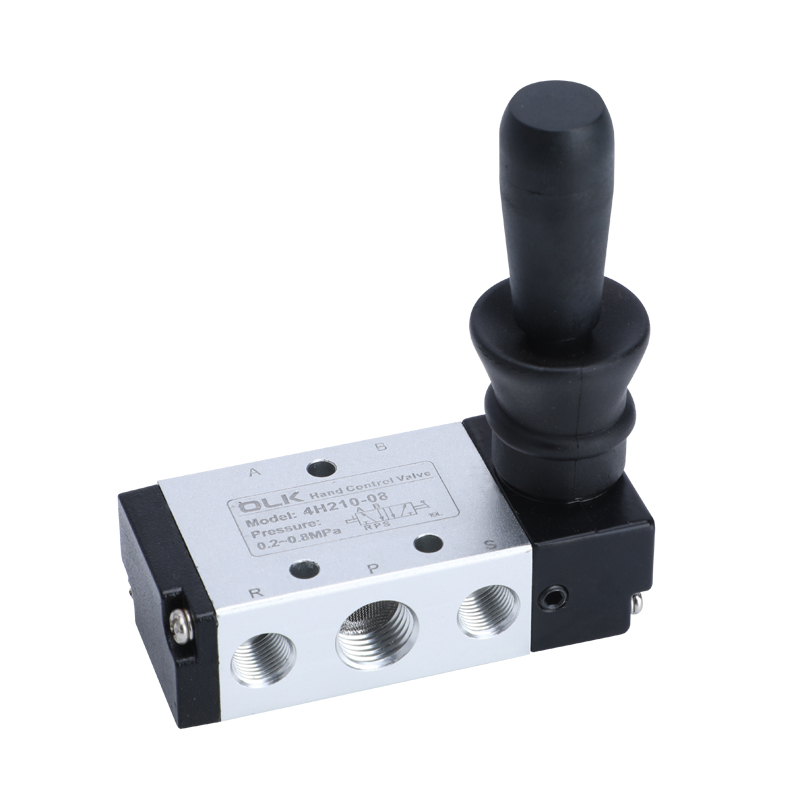

4H210-08 |
섭취 = outlet = g1/4 |
2 위치 5 웨이 |
16.0 (0.89) |
|
4H230C-08 |
섭취 = outlet = g1/4 |
3 위치 5 가지 |
12.0 (0.67) |
|
4H230E-08 |
섭취 = outlet = g1/4 |
3 위치 5 가지 |
12.0 (0.67) |
|
4H230P-08 |
섭취 = outlet = g1/4 |
3 위치 5 가지 |
12.0 (0.67) |
|
4H310-08 |
섭취 = outlet = g1/4 |
2 위치 5 웨이 |
25.0 (1.39) |
|
4H330C-08 |
섭취 = outlet = g1/4 |
3 위치 5 가지 |
18.0 (1.00) |
|
4H330E-08 |
섭취 = outlet = g1/4 |
3 위치 5 가지 |
18.0 (1.00) |
|
4H330P-08 |
섭취 = outlet = g1/4 |
3 위치 5 가지 |
18.0 (1.00) |
|

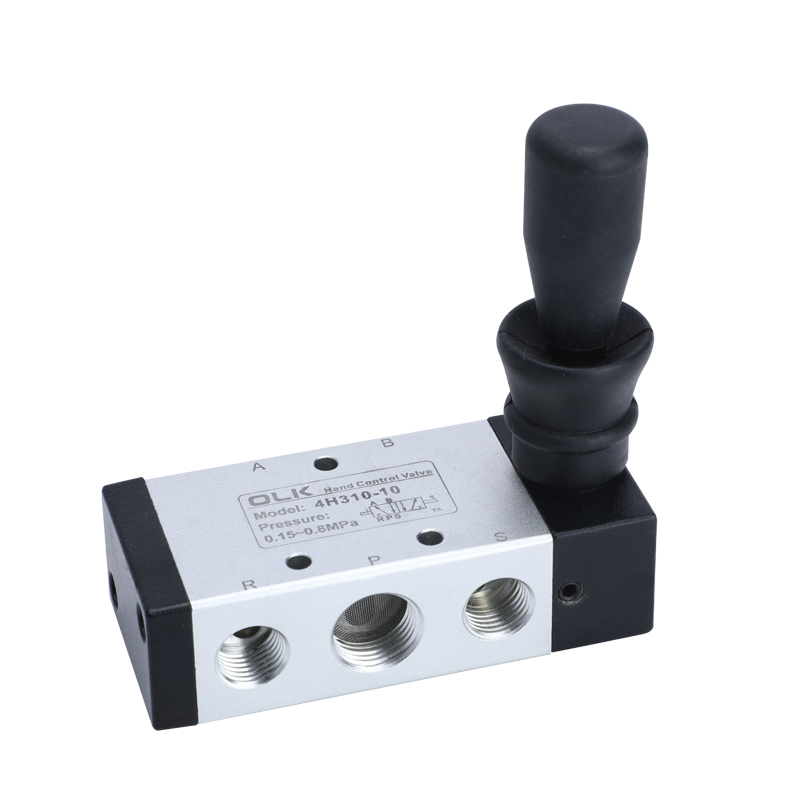

4H310-10 |
입구 = outlet = g3/8 배기 = G1/4 |
2 위치 5 웨이 |
30.0 (1.67) |
|
4H330C-10 |
입구 = outlet = g3/8 배기 = G1/4 |
3 위치 5 가지 |
18.0 (1.00) |
|
4H330E-10 |
입구 = outlet = g3/8 배기 = G1/4 |
3 위치 5 가지 |
18.0 (1.00) |
|
4H330P-10 |
입구 = outlet = g3/8 배기 = G1/4 |
3 위치 5 가지 |
18.0 (1.00) |
