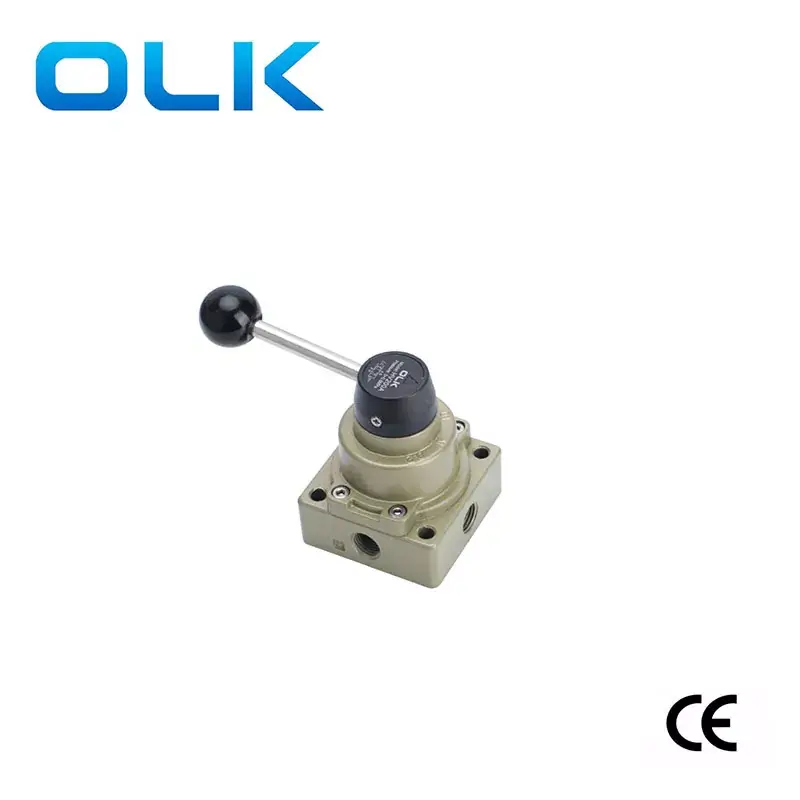

HV200 시리즈 수동 회전 밸브 4방향

OLK는 중국의 전문 HHV200 시리즈 수동 회전 밸브 4방향 제조업체 및 공급업체 중 하나입니다. 당사의 제품은 CE 인증을 받았으며 공장 재고를 보유하고 있습니다. HV200B 2/4 포트 밸브 도매에 오신 것을 환영합니다.

문의 보내기

제품 설명

Ouleikai(OLK) HV200A/B 양방향 4포트 수동 작동 밸브는 수동으로 작동되며 밸브 핸들을 회전시켜 공기 경로를 전환합니다. 작동이 쉽고 직관적이어서 추가 에너지 공급이 필요하지 않습니다. HV200B 2/4포트 밸브는 하부 배기구에 소음기를 내장한 것이 특징입니다.

OLK HV200 시리즈 수동 회전 밸브 4방향은 다목적이며 다양한 공압 시스템에 적합합니다. 안정적인 성능, 신뢰성 및 비용 효율성을 갖춘 이 제품은 공압 시스템 제어를 위한 이상적인 선택입니다.

HV200 시리즈 수동 회전 밸브 4방향 기어가 다르면 실린더 동작도 달라집니다.

02단으로 전환하면 B배기포트에서는 공기가 배출되고, A배기포트에서는 배기되며 실린더가 늘어납니다.

N 기어로 전환하면 A, B 배기 포트가 모두 닫히고 실린더가 중간에 멈춥니다.

01단 기어로 전환하면 A 배기 포트에서 공기가 배출되고 B 배기 포트에서 배기되며 실린더가 후퇴합니다.

HV-02 수동 밸브 기호:

주문 코드
HV	2	00	__	A	08
모델	시리즈			기능	접속구경
HV : HV 시리즈 수동 수동 회전 밸브	2:200 시리즈			A:사변형 인터페이스	08:RC1/4
				B:B: 하단에 사운드 감쇠 기능이 있는 양면 인터페이스

HV200 시리즈 수동회전밸브 4방향 표준사양

모델	HV200A-02	HV230A-02	HV200B-02	HV230B-02
작동 매체	공기(40μm 이상의 필터망을 통한 여과)
액션 모드	핸드 컨트롤
포트 크기	입구=출구=PT1/4
압력 범위	0.15-0.8MPa(21-114PSI)
위치	2/4 포트	3/4 포트	2/4 포트	3/4 포트
워킹 압력	'-10-60℃
내압	1.5MPa(215psi)

OLK 공압식 핸드 로터리 밸브 - 5개 모델 비교
사진
올크 모델	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
위치	2 위치 4 방향	3위치 4방향	3위치 4방향	3위치 4방향	3위치 4방향
	3위치 4방향
접속구경	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
제품 특징	패널 장착	A: 사변형 인터페이스 B: 양면 인터페이스, 하단에 사운드 감쇠 기능 있음			공백: 한쪽에 구멍 1개 L: 반대편에 구멍 2개; D: 바닥에 구멍 4개;

핸들	탈부착 가능한 손잡이	탈부착 가능한 손잡이	탈부착 가능한 손잡이	비분리형/플라스틱 손잡이	이동식 손잡이, 화상 방지 손잡이

베이스 치수	200 시리즈:62mm 300 시리즈:74mm 400 시리즈:94mm	61.3mm	74mm	74mm	55mm
		HV200A			K34R6-8

		Hv200b			K34R6-8L

					K34R6-8D

모델	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
작동 매체	공기(40μm 이상의 필터망을 통한 여과)
액션 모드	핸드 컨트롤
포트 크기	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
압력 범위	0.15-0.8MPa(21-114PSI)
위치	2/4 포트	3/4 포트	2/4 포트	3/4 포트	2/4 포트	3/4 포트
워킹 압력	'-10-60℃
내압	1.5MPa(215psi)
