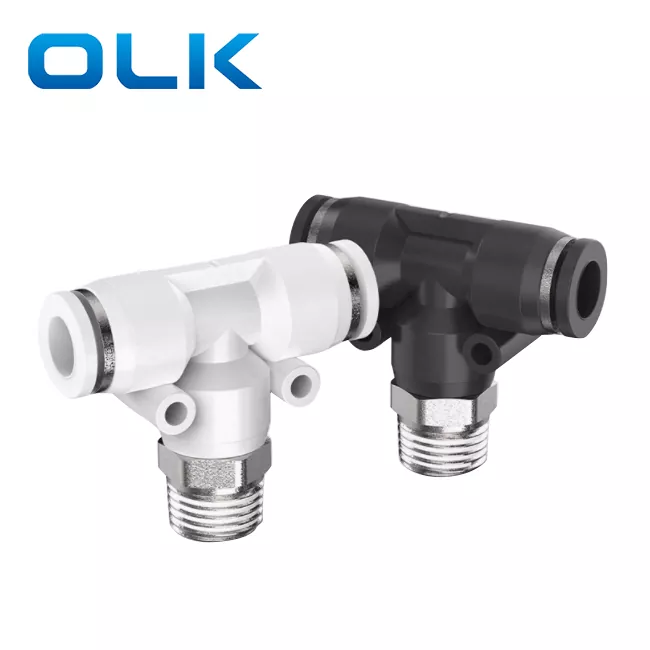

PB 브랜치 티 푸시인 튜브 피팅

Model:PB8-02

OLK는 유명한 중국 PB Branch Tee Push In Tube Fitting 제조업체 및 공급업체 중 하나입니다. 저희 공장은 PB Branch Tee Push In Tube Fitting 제조 전문 업체입니다. OLK의 PB Branch Tee Push In Tube Fitting을 구입해 주셔서 감사합니다. 고객의 모든 요청은 24시간 이내에 답변됩니다.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

문의 보내기

제품 설명

PB 브랜치 티 푸시인 튜브 피팅은 공압 시스템에서 두 개의 튜브를 연결하는 데 사용되는 직선 유니온 푸시인 피팅으로, 원활한 공기 흐름과 안정적인 밀봉을 보장합니다.

PB 피팅 주요 특징:빠르고 쉬운 설치를 위한 밀어서 연결;직선 듀얼 엔드 튜브 연결

주문 코드
PB	8	--	01
모델	튜브 크기(미터법)		나사 종류(55°직관 나사)
PB 시리즈 피팅	4:4mm		01:G1/8
	6:6mm		02:G1/4
	8:8mm		03:G3/8
	10:10mm		04:G1/2
	12:12mm
	14:14mm
	16:16mm

PB 브랜치 티 푸시인 튜브 피팅 일반 기본 매개변수

체액	공기/물(조건부)/진공
작동 압력	0-1.0Mpa
진공압력	-100Kpa(10토르)
작동 온도	-10~60℃
재료	나일론(PA),폴리우레탄(PU)

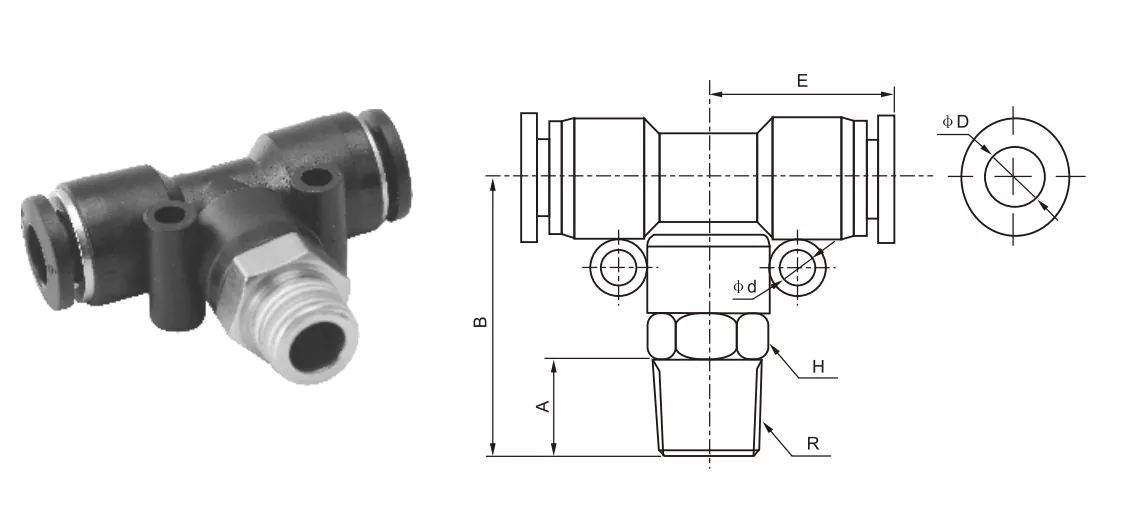

PB 브랜치 티 푸시인 튜브 피팅 외형 치수 매개변수

인치 튜브 피팅	미터 튜브 피팅	ΦD	R	A	B	E	H2	Φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

공압 조인트에서는 공통 티(T자형) 구조가 구별됩니다.

이름/유형	인터페이스 구조 설명
런 티(PD)	주요 기류는 직선이고 가지가 수직으로 나옵니다.
브랜치티(PB)	두 개의 인터페이스가 직각으로 연결됩니다(하나는 "T" 분기에 있음).
이퀄 티	동일한 크기의 포트 3개
