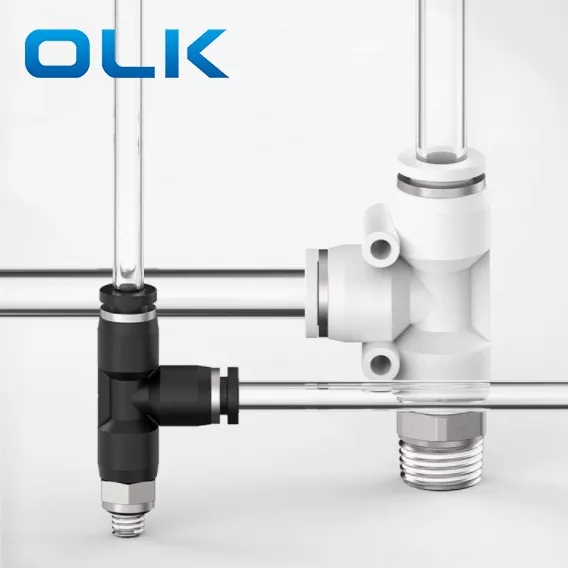

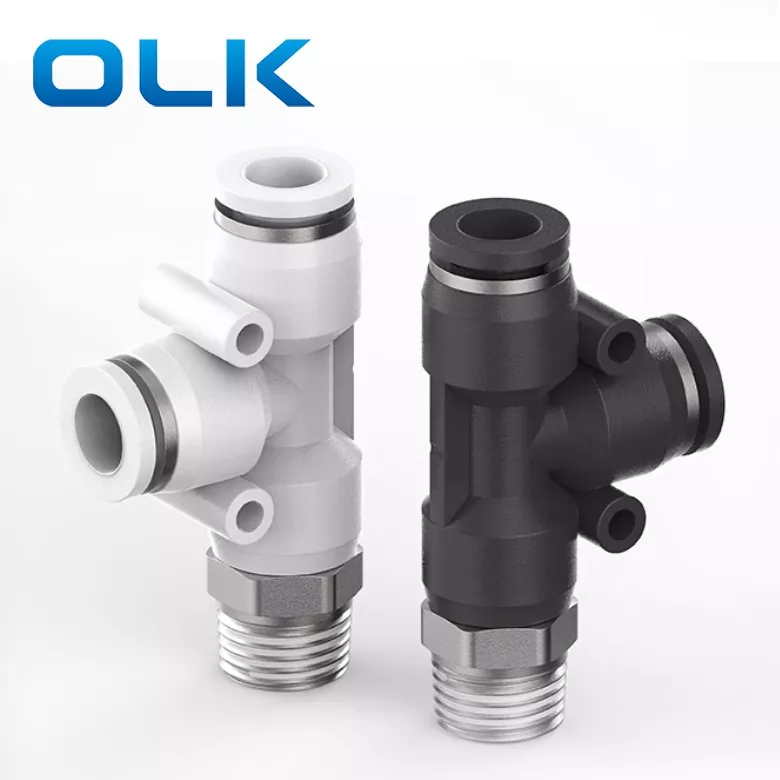

튜브 피팅에서 PD 실행 티 푸시

주문 코드

PD

8

-

01

모델

튜브 크기 (메트릭)

스레드 유형 (55 ° 직선 튜브 스레드)

PD 시리즈 피팅

4 : 4mm

01 : G1/8

6 : 6mm

02 : G1/4

8 : 8mm

03 : G3/8

10 : 10mm

04 : G1/2

12 : 12mm

14 : 14mm

16 : 16mm

체액

공기/물 (조건부)/진공

작동 압력

0-1.0MPA

진공 압력

-100KPA (10 Torr)

작동 온도

-10-60 0

재료

나일론 (PA), 폴리 우레탄 (PU)

인치 튜브 피팅

메트릭 튜브 피팅

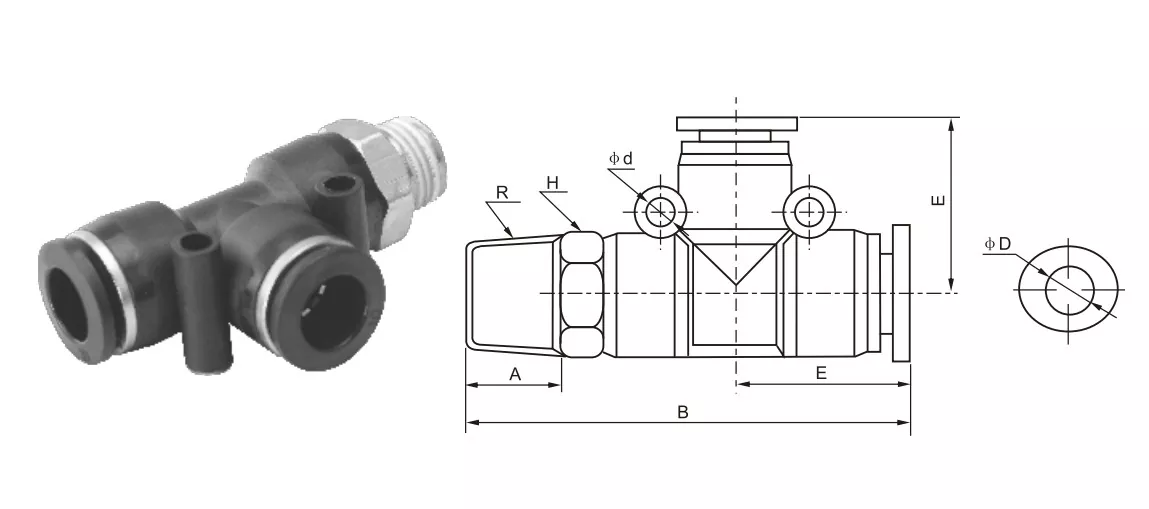

φd

R

A

B

E

H

φd

PD5/32-M5

PD4-M5

4

M5

4.5

44

18.4

10

/

PD5/32-01

PD4-01

4

R1/8

7

44

18.4

10

/

PD5/32-02

PD4-02

4

R1/4

9

47.5

18.4

14

/

PD1/4-M5

PD6-M5

6

M5

4.5

47

20.8

12

3.5

PD1/4-01

PD6-01

6

R1/8

7

48.5

20.8

12

3.5

PD1/4-02

PD6-02

6

R1/4

9

51

20.8

14

3.5

PD1/4-03

PD6-03

6

R3/8

10

51.5

20.8

17

3.5

PD1/4-04

PD6-04

6

R1/2

11

54

20.8

21

3.5

PD5/16-01

PD8-01

8

R1/8

8

54

22.8

14

4.5

PD5/16-02

PD8-02

8

R1/4

10

55.5

22.8

14

4.5

PD5/16-03

PD8-03

8

R3/8

10

57

22.8

17

4.5

PD5/16-04

PD8-04

8

R1/2

11

58

22.8

21

4.5

PD3/8-01

PD10-01

10

R1/8

8

64.2

38.3

17

4.5

PD3/8-02

PD10-02

10

R1/4

10

67

38.3

17

4.5

PD3/8-03

PD10-03

10

R3/8

10

66

28.3

17

4.5

PD3/8-04

PD10-04

10

R1/2

11

67

28.3

21

4.5

PD1/2-01

PD12-01

12

R1/8

8

67

29.6

19

5

PD1/2-02

PD12-02

12

R1/4

10

68.8

29.6

19

5

PD1/2-03

PD12-03

12

R3/8

10

68.8

29.6

19

5

PD1/2-04

PD12-04

12

R1/2

11

70

29.6

21

5

PD14-03

16

R3/8

12

35

24

4

PD14-04

16

R1/2

15

85

35

24

4

이름/유형

인터페이스 구조 설명

티 (PD) 실행

메인 공기 흐름은 똑바로이며 가지는 수직으로 나옵니다.

분기 티 (PB)

두 개의 인터페이스가 직각으로 연결되어 있으며 "T"의 분기에 하나씩 연결됩니다.

동등한 티

같은 크기의 3 개의 포트
