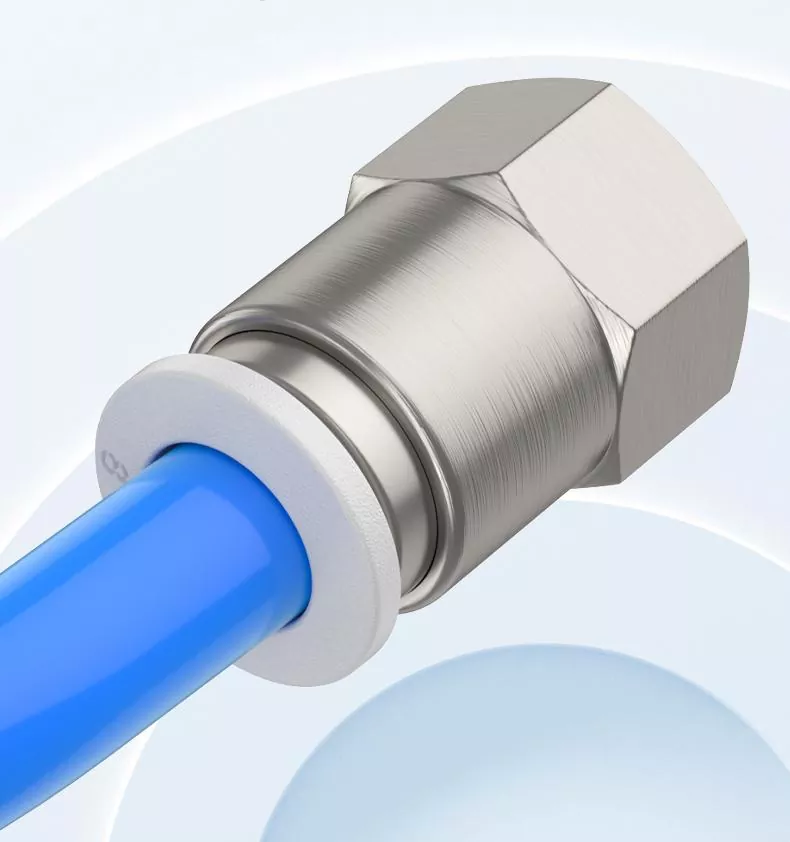

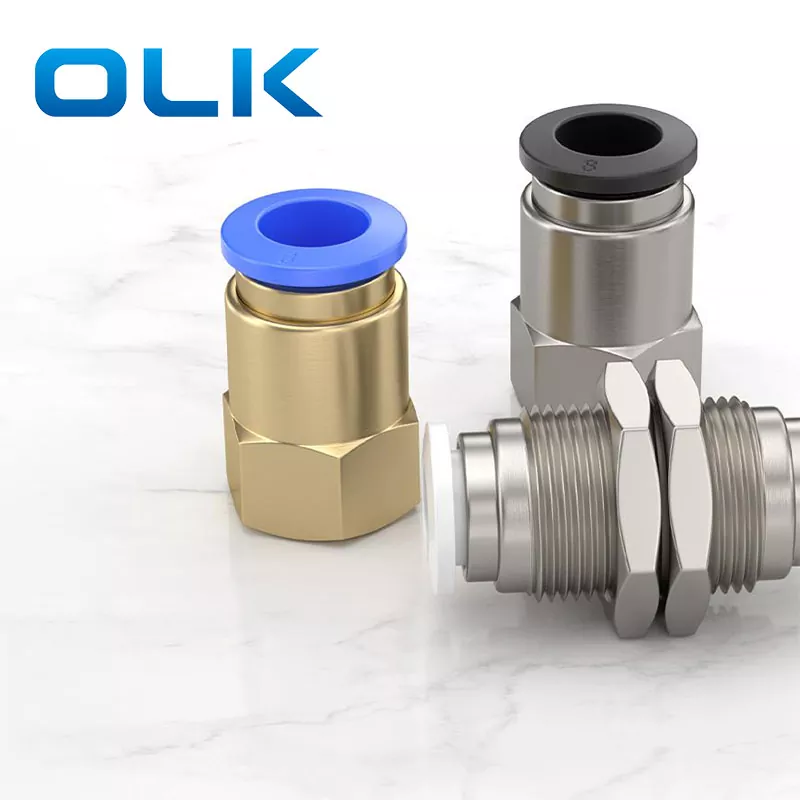

PCF 암컷 직선 푸시 튜브 피팅

주문 코드

PCF

8

-

01

모델

튜브 크기 (메트릭)

스레드 유형 (55 ° 직선 튜브 스레드)

PCF 시리즈 피팅

4 : 4mm

01 : G1/8

6 : 6mm

02 : G1/4

8 : 8mm

03 : G3/8

10 : 10mm

04 : G1/2

12 : 12mm

14 : 14mm

16 : 16mm

체액

공기/물 (조건부)/진공

작동 압력

0-1.0MPA

진공 압력

-100KPA (10 Torr)

작동 온도

-10-60 0

재료

나일론 (PA), 폴리 우레탄 (PU)

인치 튜브 피팅

메트릭 튜브 피팅

φd

R

A

B

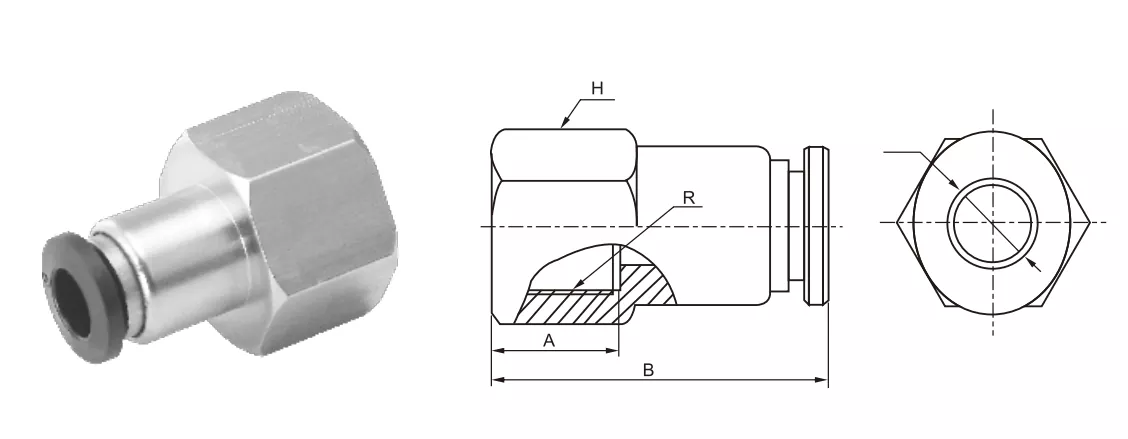

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

PC

PCF

유형

푸시 인치 넥터

스레드 유형 지원

BSPT / NPT / METRIC

실

남성

여성

설치

나사산 구멍이나 실린더 및 기타 장비 끝에 나사로 조입니다.

외부 스레드 실린더 또는 조인트에 조입니다

애플리케이션

선호하는 가장 일반적인 범용 모델은 내부 스레드 장비가 장착되어 있습니다.

외부 스레드 피팅 또는 공간 요구 사항이 높은 상황에 연결하는 데 사용됩니다.

실린더 또는 밸브 본체 (실린더에는 내부 스레드가 있음)에 설치되고 나사산 끝은 장비에 연결되어 있으며 호스는 사용하도록 삽입됩니다.

제어 밸브 또는 솔레노이드 밸브 (외부 스레드 포함)의 에어 아울렛을 연결하고 내부 스레드로 장치를 고정하고 다른 쪽 끝에 호스를 삽입하십시오.

스레드 실란트 또는 O- 링과 함께 사용되는 강력한 잠금 강도 또는 더 높은 밀봉 요구 사항이 필요합니다.

공간이 제한되어 있기 때문에 내부 스레드 만 연결에 사용할 수 있습니다. 전체 조인트 길이를 줄일 수 있습니다
