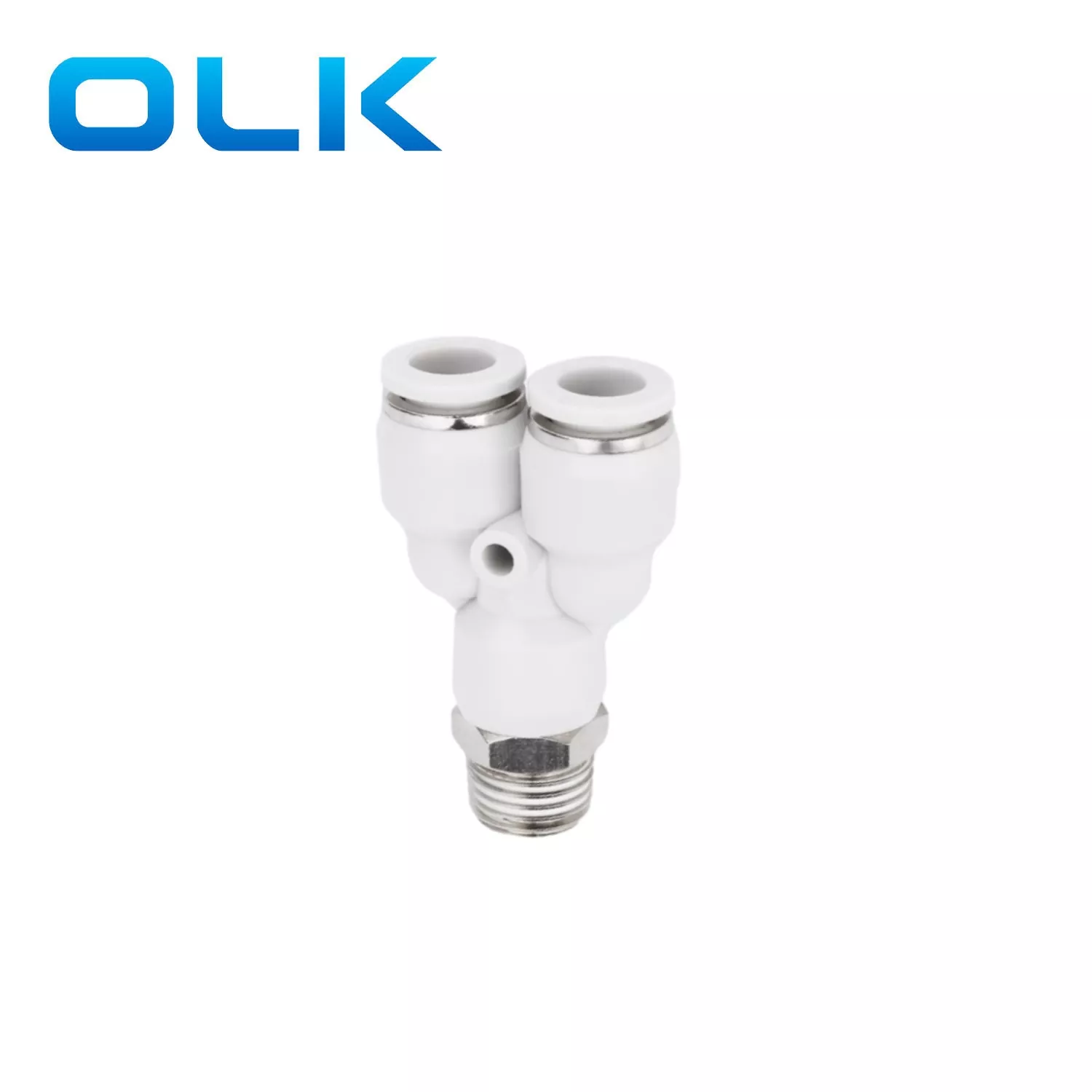

PX Y형 푸시인 튜브 피팅

Model:PX6-01

다음은 PX Y형 푸시인 튜브 피팅에 대한 소개입니다. OLK는 PX Y형 푸시인 튜브 피팅에 대한 이해를 돕기 위해 노력하고 있습니다. 더 나은 미래를 함께 창조하기 위해 계속해서 협력할 신규 고객과 기존 고객을 환영합니다!

Brand:
OLK
Color:
Black,White,Blue
Type:
Male BSPT Thread (R Thread) Y Type

문의 보내기

제품 설명

PX Y 유형 푸시인 튜브 피팅은 밀어서 연결하는 설계로 설치가 쉽습니다. 전체적인 외관은 Y자형이며 공기 흐름에 더 적합한 부드러운 흐름 방향을 갖습니다. 그리고 주요 공기 통로가 직접 연결되어 있습니다. 공압 시스템의 가스 분리 또는 보조 파이프라인에 일반적으로 사용됩니다.

PX는 구리로 만들어져 부식이 잘 되지 않습니다.

주문 코드
PX	8	--	01
모델	튜브 크기(미터법)		나사 종류(55°직관 나사)
PX 시리즈 피팅	4:4mm		01:G1/8
	6:6mm		02:G1/4
	8:8mm		03:G3/8
	10:10mm		04:G1/2
	12:12mm
	14:14mm
	16:16mm

PX Y형 푸시인 튜브 피팅

일반 기본 매개변수

체액	공기/물(조건부)/진공
작동 압력	0-1.0Mpa
진공압력	-100Kpa(10토르)
작동 온도	-10~60℃
재료	나일론(PA),폴리우레탄(PU)

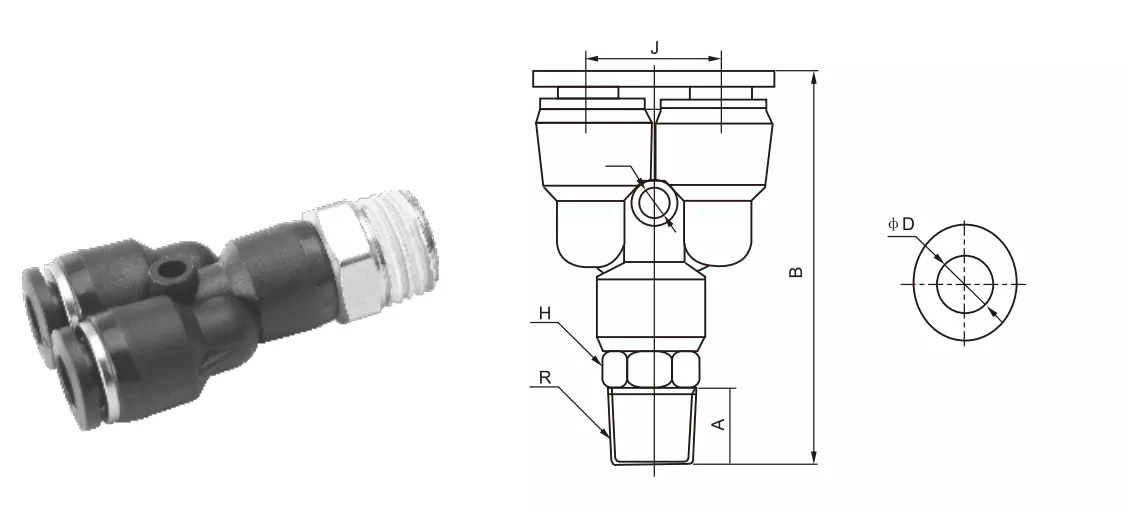

PX Y 유형 푸시인 튜브 피팅 외형 치수 매개변수

인치 튜브 피팅	미터법 튜브 피팅	ΦD	R	A	B	E	J	Φd
PX5/32-M5	PX4-M5	4	M5	4.5	42.5	10	10.8	2.5
PX5/32-01	PX4-01	4	R1/8	7	43	10	10.8	2.5
PX5/32-02	PX4-02	4	R1/4	9	44	14	10.8	3
PX1/4-M5	PX6-M5	6	M5	4.5	41.5	12	13.4	3.5
PX1/4-01	PX6-01	6	R1/8	6.5	46	12	13.4	3.5
PX1/4-02	PX6-02	6	R1/4	9	48.5	14	13.4	3.5
PX1/4-03	PX6-03	6	R3/8	10	49	17	13.4	3.5
PX1/4-04	PX6-04	6	R1/2	10	51	21	13.4	3.5
PX5/16-01	PX8-01	8	R1/8	8	51	14	15.8	4
PX5/16-02	PX8-02	8	R1/4	10	52.5	14	15.8	4
PX5/16-03	PX8-03	8	R3/8	10	53.5	17	15.8	4
PX5/16-04	PX8-04	8	R1/2	11	55	21	15.8	4
PX3/8-01	PX10-01	10	R1/8	8	56.5	17	19	4
PX3/8-02	PX10-02	10	R1/4	10	58	17	19	4
PX3/8-03	PX10-03	10	R3/8	10	58	17	19	4
PX3/8-04	PX10-04	10	R1/2	11	59	21	19	4
PX1/2-01	PX12-01	12	R1/8	8	62	19	21.5	4
PX1/2-02	PX12-02	12	R1/4	10	70	19	21.5	4.5
PX1/2-03	PX12-03	12	R3/8	10	70	19	21.5	4.5
PX1/2-04	PX12-04	12	R1/2	11	65	21	21.5	4
	PX16-03	16	R3/8	11
	PX16-04	16	R1/2	12

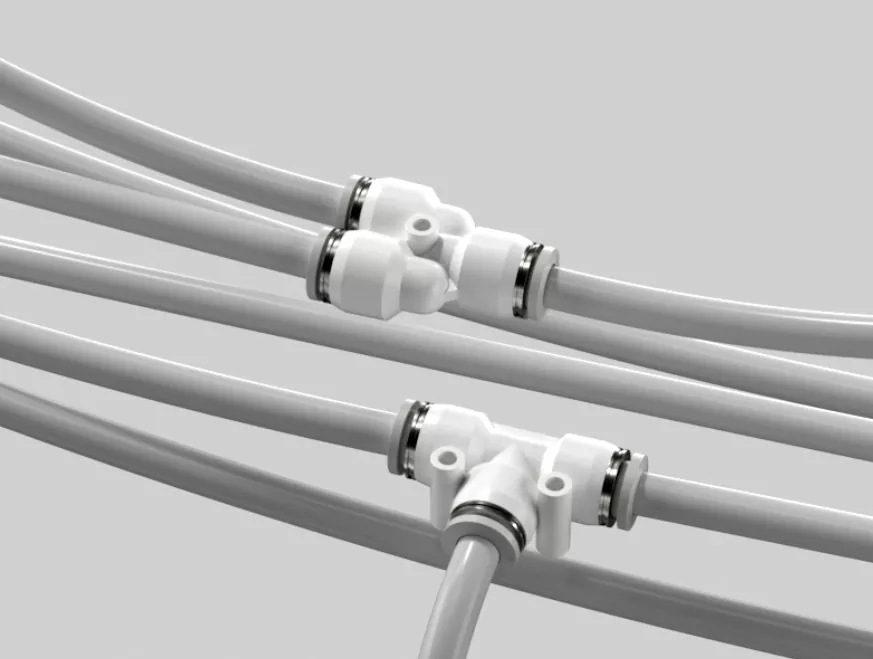

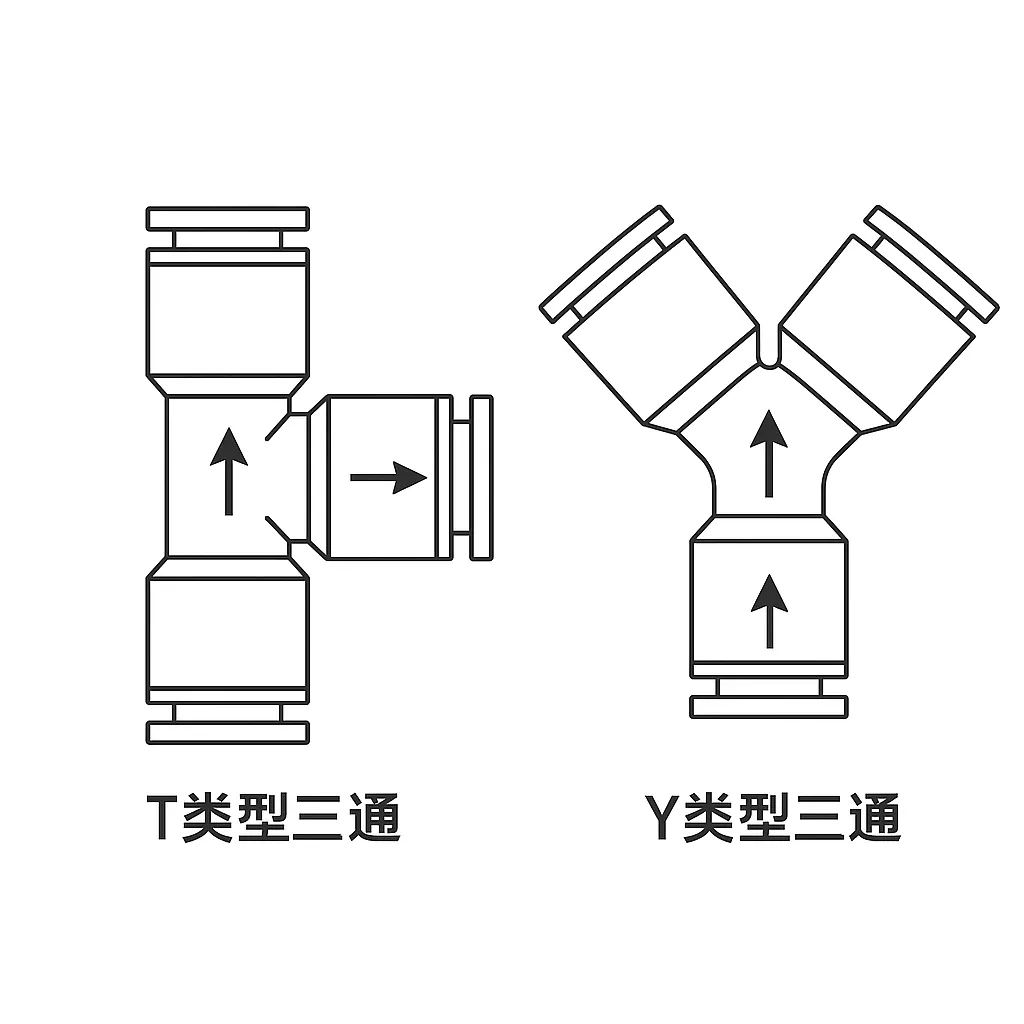

T자형과 Y자형 푸시인 튜브 피팅의 유사점과 차이점은 다음과 같습니다.
티피팅(PB,PD)	"T" 구조와 90° 각도로 교차하는 3방향 공압 피팅
와이 피팅(PX )	"Y" 구조와 부드러운 흐름 방향과 같은 3방향 피팅으로 공기 흐름에 더 적합
T형 공압 피팅에 비해 Y형 에어 커넥터 피팅 흐름이 더 부드럽고 저항이 적습니다.
