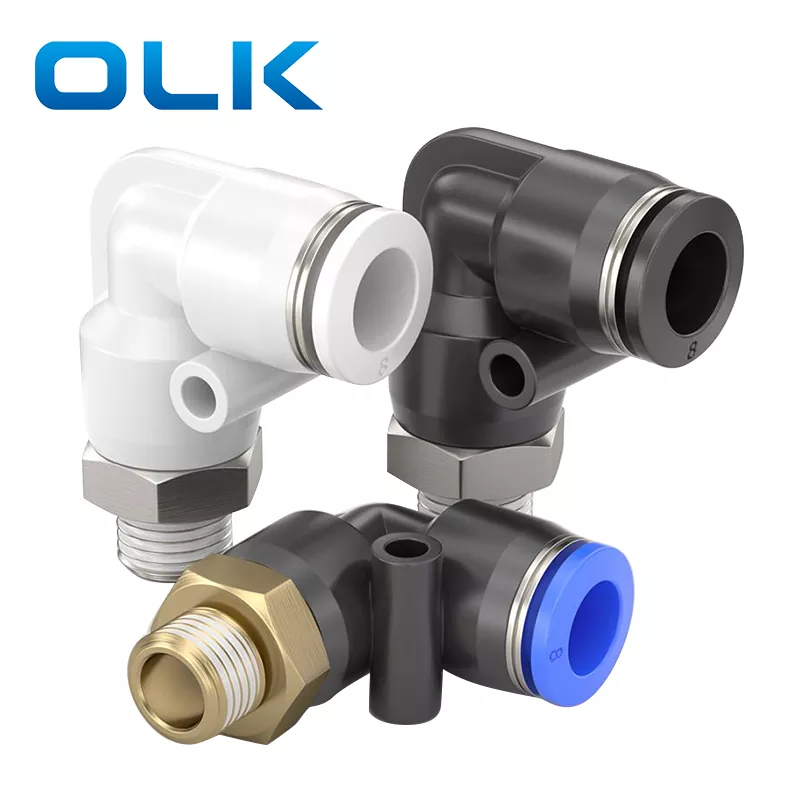

튜브 피팅의 PL 수컷 팔꿈치 푸시는 제한된 공간 또는 튜브 리디렉션이 필요한 90도 팔꿈치 커넥터입니다.

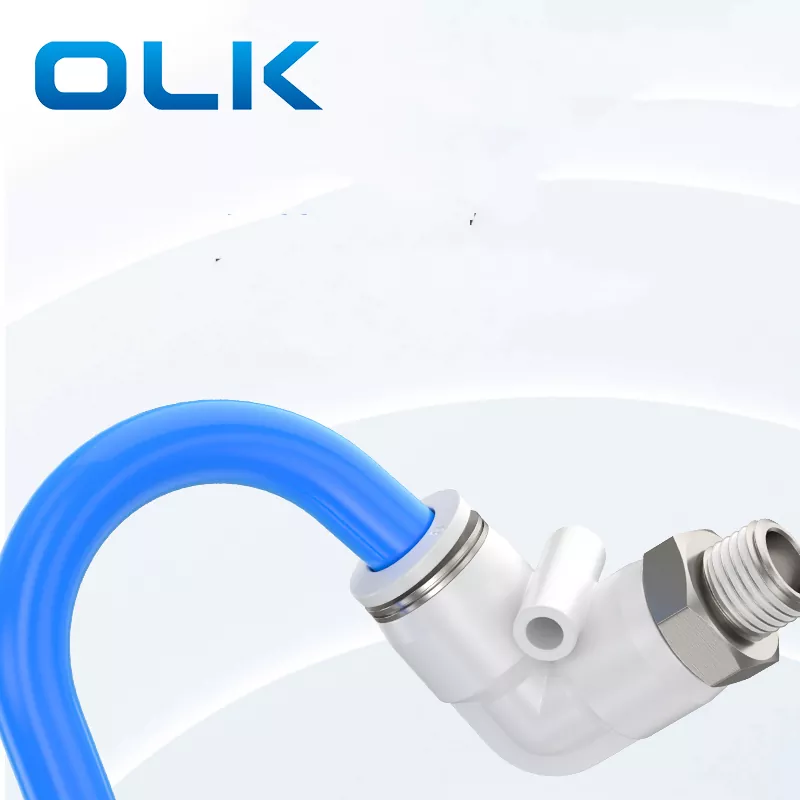

제품 기능 : 소형 구조, 작은 공간에 적합한 소형 구조; 직각 스티어링 설계, 기관 배선에 편리합니다.
|
주문 코드 |
|||
|
Pl |
8 |
- |
01 |
|
모델 |
튜브 크기 (메트릭) |
|
스레드 유형 (55 ° 직선 튜브 스레드) |
|
|
4 : 4mm |
|
01 : G1/8 |
|
|
6 : 6mm |
|
02 : G1/4 |
|
|
8 : 8mm |
|
03 : G3/8 |
|
|
10 : 10mm |
|
04 : G1/2 |
|
|
12 : 12mm |
|
|
|
|
14 : 14mm |
|
|
|
|
16 : 16mm |
|
|
|
체액 |
공기/물 (조건부)/진공 |
|
작동 압력 |
0-1.0MPA |
|
진공 압력 |
-100KPA (10 Torr) |
|
작동 온도 |
-10-60 0 |
|
재료 |
나일론 (PA), 폴리 우레탄 (PU) |
|
인치 튜브 피팅 |
메트릭 튜브 피팅 |
φd |
R |
A |
B |
H |
E |
φd |
|

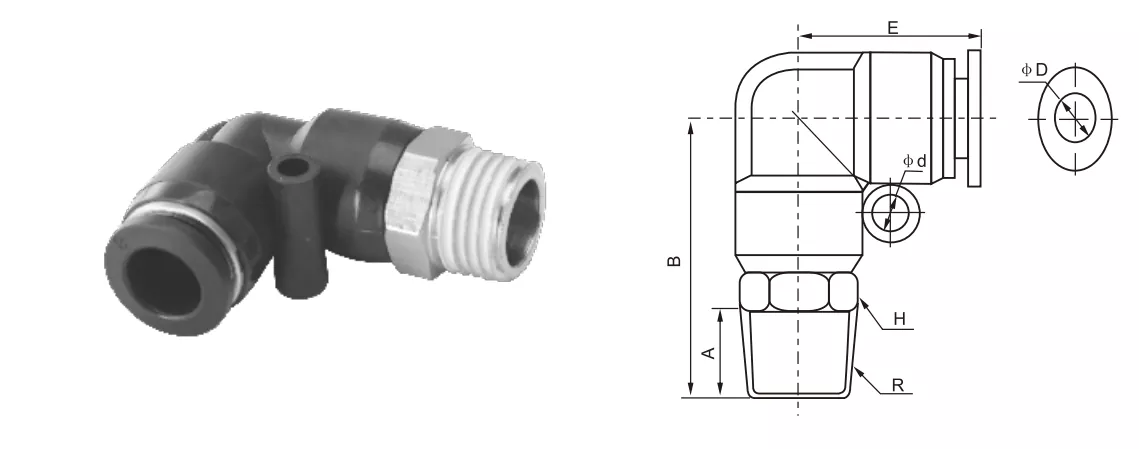

PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
이름/유형 |
인터페이스 구조 설명 |
|
PC 팔꿈치 |
파이프 조인트는 90 ° 각도로 구부러지고 다른 쪽 끝은 내부적으로 나사로 |
|
PL 팔꿈치 |
한쪽 끝이 삽입되고 다른 쪽 끝은 외부 스레드가 90 °입니다. |
|
PV 팔꿈치 |
양쪽 끝은 90 ° 굽힘이있는 튜브 삽입 유형입니다 |
PL 커넥터는 어떤 자료로 만들어 졌습니까?
구리
연결 튜브 피팅 부품의 이름은 무엇입니까?

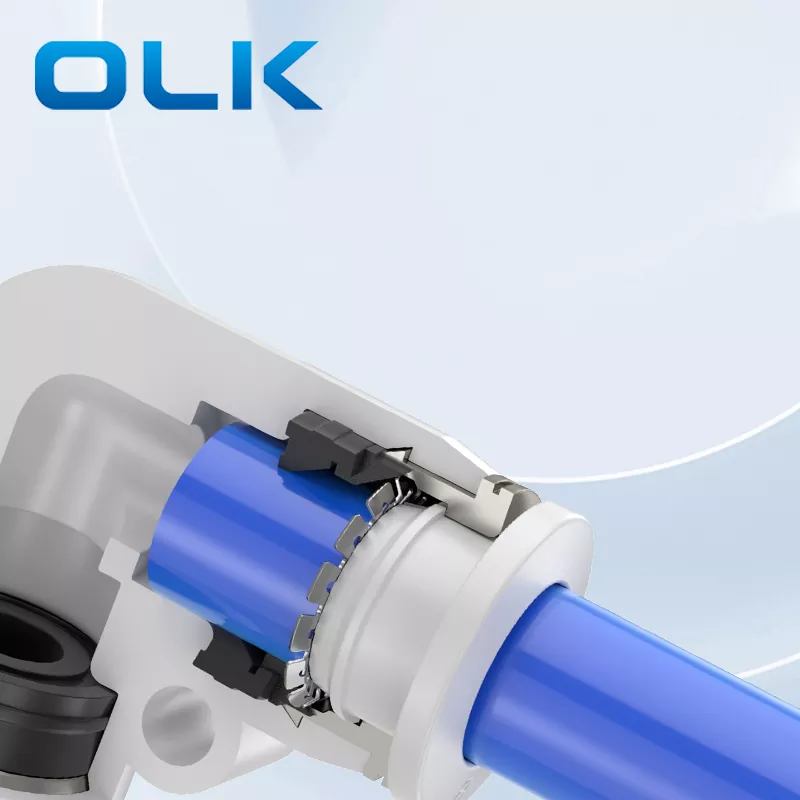

빠른 연결 튜브 피팅 내부 구조 : 릴리스, 아연 합금 카드 세트, 잠금 클립 스프링, 잠금 슬리브, 걸쇠 밀봉 링, 고강도 플라스틱
어떤 유형의 PL 스레드입니까?
메트릭 스레드입니다. m은 나타냅니다.
공압 피팅에서 '팔꿈치'를 의미하는 것은 무엇입니까?
팔꿈치 피팅 ： 튜브가 일반적으로 90도 각도로 방향을 바꿀 수있는 공압 피팅.
