PE Union Tee 튜브 피팅을 밀어 넣습니다

다음은 PE Union Tee Push in Tube Fitting에 대한 소개입니다. OLK는 PE Union Tee Push in Tube Fitting을 더 잘 이해하는 데 도움이됩니다. 더 나은 미래를 만들기 위해 우리와 계속 협력 할 수 있도록 새롭고 오래된 고객을 환영합니다!

문의 보내기

제품 설명

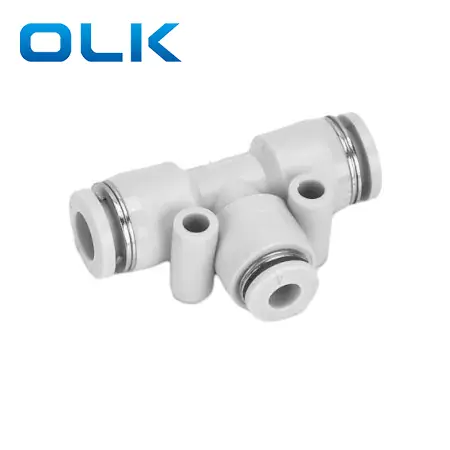

튜브 피팅의 PE Union Tee 푸시는 공압 시스템에서 공기 흐름을 분할하거나 결합하는 데 사용되는 T 자형 피팅입니다.

동일한 외경의 3 개의 튜브를 연결하여 모든 방향으로 안전하고 밀폐 된 연결을 제공합니다.

PE	8
모델	튜브 크기 (메트릭)
PE 시리즈 피팅	4 : 4mm
	6 : 6mm
	8 : 8mm
	10 : 10mm
	12 : 12mm
	14 : 14mm
	16 : 16mm

PE Union Tee 튜브 피팅 일반 기본 매개 변수

체액	공기/물 (조건부)/진공
작동 압력	0-1.0MPA
진공 압력	-100KPA (10 Torr)
작동 온도	-10-60 0
재료	나일론 (PA), 폴리 우레탄 (PU)

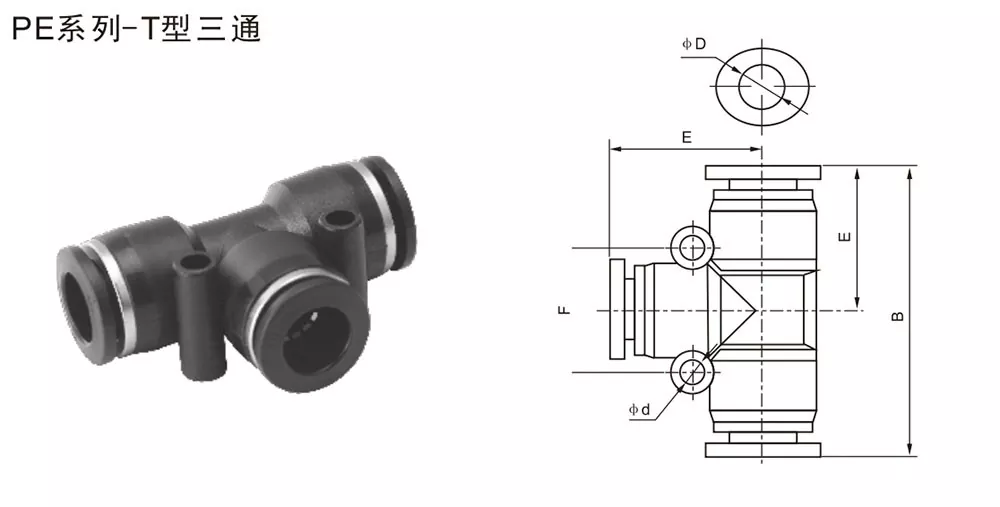

인치 튜브 피팅	Metrictube 피팅	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

일반적인 제국 스레드 크기 전환 참조
제국 크기	대략 메트릭 (mm)	변환 공식
1/8	3.2mm	1 ÷ 8 × 25.4 = 3.175
5/32	3.97mm	5 ÷ 32 × 25.4 = 3.97
1/4	6.35mm	1 ÷ 4 × 25.4 = 6.35
5/16	7.94mm	5 ÷ 16 × 25.4 = 7.94
3/8	9.53mm	3 ÷ 8 × 25.4 = 9.53
1/2	12.7mm	1 ÷ 2 × 25.4 = 12.7
