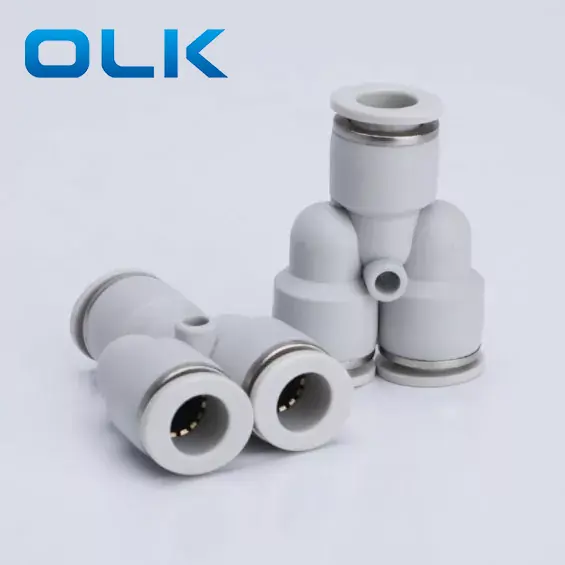

Py Union Y 튜브 피팅을 밀어 넣습니다

파이

8

모델

튜브 크기 (메트릭)

PY 시리즈 피팅

4 : 4mm

6 : 6mm

8 : 8mm

10 : 10mm

12 : 12mm

14 : 14mm

16 : 16mm

체액

공기/물 (조건부)/진공

작동 압력

0-1.0MPA

진공 압력

-100KPA (10 Torr)

작동 온도

-10-60 0

재료

나일론 (PA), 폴리 우레탄 (PU)

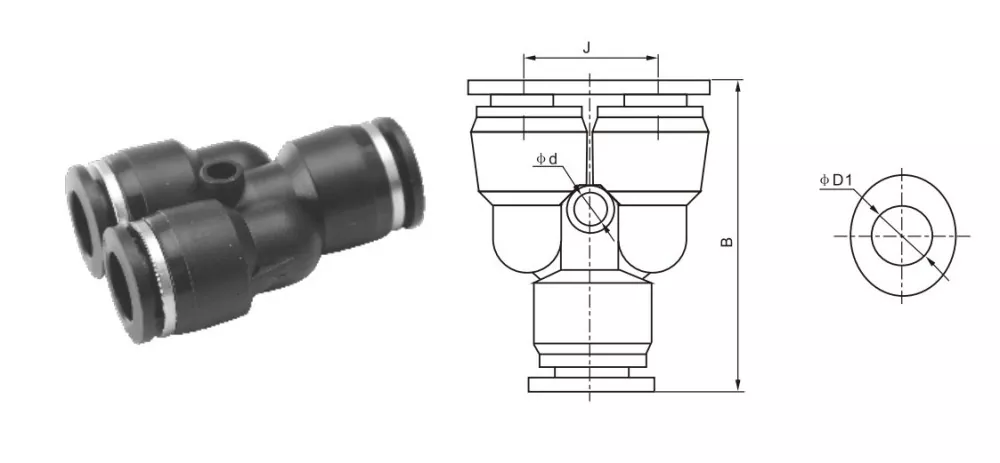

인치 튜브 피팅

Metrictube 피팅

φd

B

J

φd

PY5/32

PY-4

4

38

11.6

2.5

py1/4

PY-6

6

39

13.3

3.5

PY5/16

PY-8

8

42.5

15.5

4.5

PY3/8

PY-10

10

48

38.5

4.5

py1/2

PY-12

12

54

21.5

4

일반적인 제국 스레드 크기 전환 참조

제국 크기

대략 메트릭 (mm)

변환 공식

1/8

3.2mm

1 ÷ 8 × 25.4 = 3.175

5/32

3.97mm

5 ÷ 32 × 25.4 = 3.97

1/4

6.35mm

1 ÷ 4 × 25.4 = 6.35

5/16

7.94mm

5 ÷ 16 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7mm

1 ÷ 2 × 25.4 = 12.7
