Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

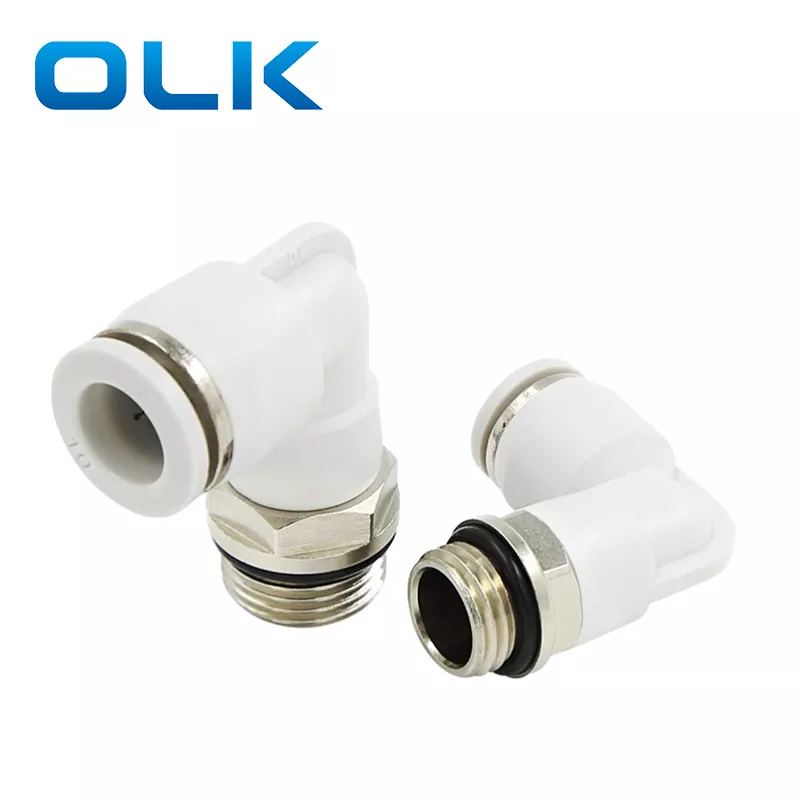

Black,White,BluePL-G 수형 엘보우 푸시인 튜브 피팅은 90도 엘보우 커넥터 및 G 나사산으로 제한된 공간이나 튜브 방향 전환이 필요한 곳에 사용하기에 적합합니다. 공기 또는 유체 누출을 방지하기 위해 밀봉 링이 장착되어 있습니다.
제품 특징: 작은 공간에 적합한 컴팩트한 구조, 기관 배선에 편리한 직각 조향 디자인
|
주문 코드 |
|||
|
PL |
8 |
-- |
G01 |
|
모델 |
튜브 크기(미터법) |
|
나사 종류(55°직관 나사) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
체액 |
공기/물(조건부)/진공 |
|
작동 압력 |
0-1.0Mpa |
|
진공압력 |
-100Kpa(10토르) |
|
작동 온도 |
-10~60℃ |
|
재료 |
나일론(PA),폴리우레탄(PU) |
|
|

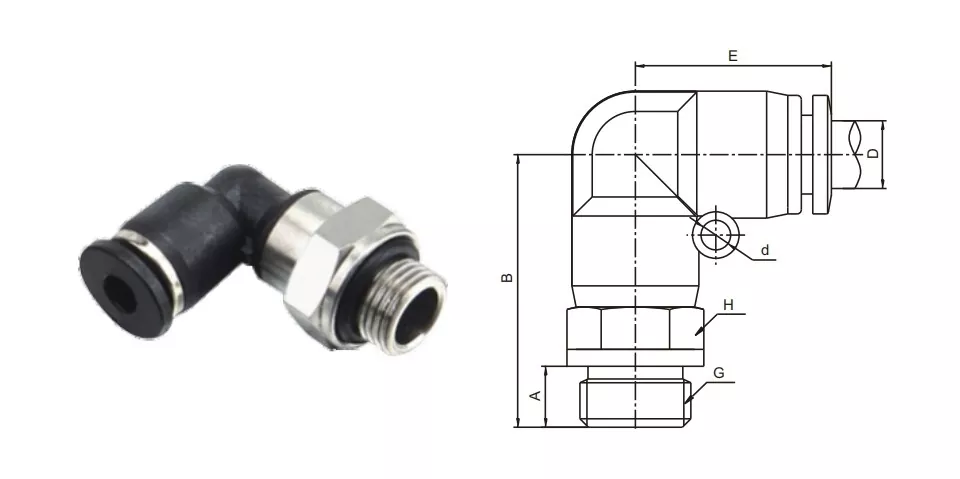

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
이름/유형 |
인터페이스 구조 설명 |
|
PC엘보 |
파이프 조인트는 90° 각도로 구부러져 있으며, 다른 쪽 끝은 내부 나사산이 있습니다. |
|
PL 엘보 |
한쪽 끝이 삽입되고 다른 쪽 끝은 90° 수나사로 되어 있습니다. |
|
PV 엘보 |
양쪽 끝이 90° 굴곡된 튜브 삽입형 |
PL 커넥터는 어떤 재질로 만들어졌나요?
구리
연결 튜브 피팅 부품의 이름은 무엇입니까?

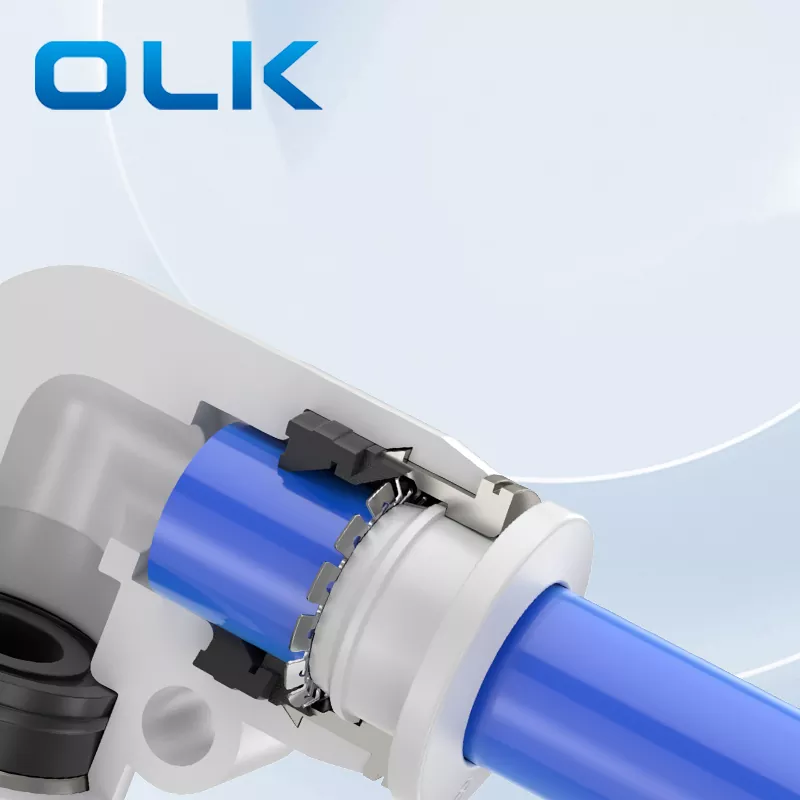

빠른 연결 튜브 피팅 내부 구조: 릴리스, 아연 합금 카드 세트, 잠금 클립 스프링, 잠금 슬리브, 걸쇠 밀봉 링, 고강도 플라스틱
PL 스레드의 유형은 무엇입니까?
M은 미터법 스레드입니다.
공압 피팅에서 '엘보우'는 무엇을 의미하나요?
엘보 피팅: 튜브의 방향을 일반적으로 90도 각도로 변경할 수 있는 공압 피팅입니다.
