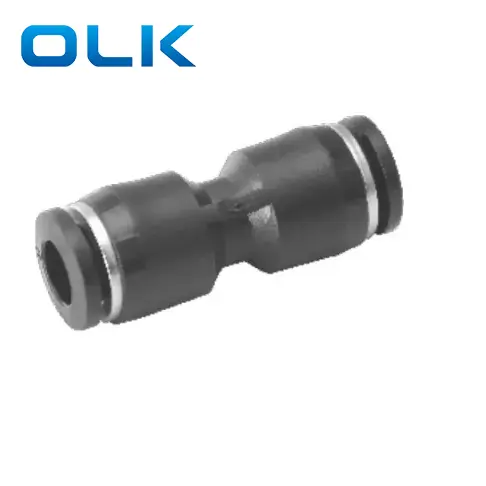

튜브 피팅의 PU Union 스트레이트 푸시는 공압 시스템에서 PU (폴리 우레탄) 튜브와 함께 사용하기위한 푸시-연결 커넥터 설계입니다.
그들은 빠른 설치, 강한 밀봉 및 쉬운 분해를 제공하여 공기 도구, 실린더 및 자동화 장비에 이상적입니다.
광범위한 응용 프로그램에 적합한 스레드 크기가 다른 스트레이트, 엘보우, 티 및 벌크 헤드와 같은 다양한 유형으로 제공됩니다.
|
주문 코드 |
|||
|
푸 |
8 |
- |
01 |
|
모델 |
튜브 크기 (메트릭) |
|
튜브 크기 (메트릭) |
|
PU 시리즈 피팅 |
4 : 4mm |
|
4 : 4mm |
|
|
6 : 6mm |
|
6 : 6mm |
|
|
8 : 8mm |
|
8 : 8mm |
|
|
10 : 10mm |
|
10 : 10mm |
|
|
12 : 12mm |
|
12 : 12mm |
|
|
14 : 14mm |
|
14 : 14mm |
|
|
16 : 16mm |
|
16 : 16mm |
|
체액 |
공기/물 (조건부)/진공 |
|
작동 압력 |
0-1.0MPA |
|
진공 압력 |
-100KPA (10 Torr) |
|
작동 온도 |
-10-60 0 |
|
재료 |
나일론 (PA), 폴리 우레탄 (PU) |
|

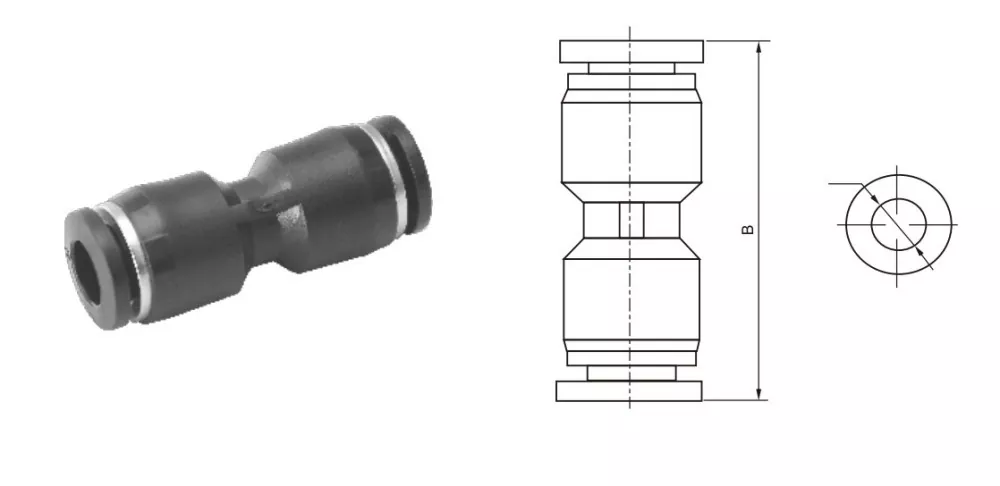

인치 튜브 피팅 |
메트릭 튜브 피팅 |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
일반적인 제국 스레드 크기 전환 참조 |
||
|
제국 크기 |
대략 메트릭 (mm) |
변환 공식 |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
PU 피팅과 PG 피팅의 차이점?
PU는 양쪽에 동일한 공기 호스를 연결하고 PG는 공기 호스를 양쪽에 다른 직경과 연결합니다.
